第一章 金属腐蚀的基本原理腐蚀原理
金属电化学腐蚀基本原理
第四节 金属的钝性
1
一、钝化现象
▪ 金属表面已从活性溶解状态变成了非常耐 蚀的状态。这种表面状态的突变过程称为 “钝化”，金属钝化后所处的状态称为 “钝态”，处于钝态下的金属性质称为 “钝性”。
▪ 金属的钝化现象具有极大的重要性。提高
金属材料的钝化性能，促使金属材料在使
15
3、钝化特性曲线分析
✓（1）AB段，初始电极电位EA0 _钝化电位(临界 电位) ECP，称为活性溶解区。 金属表面没有钝化膜形成，金属处于活性溶解 状态。当E＝ECP时，金属的阳极电流密度达到 最大值icp，称为钝化电流密度。
✓（2）BC段，ECP-EP，称为活化-钝化过渡区。 当电位达到ECP时，金属发生钝化，金属表面 有钝化膜形成，金属开始从活性状态转变为钝 态，阳极电流密度急剧下降。金属表面不断处 于钝化与活化相互转变的不稳定状态。在恒电 位下，阳极电流密度往往出现剧烈的振荡。 16
（2）支持成相膜理论的实验事实
能够直接观察到成相膜的存在，并测出其厚度。 如在浓硝酸中铁表面钝化膜是 -Fe2O3，钝化 膜厚度为25～30A0。
12
2、吸附理论
（1）对金属钝化的解释
金属钝化的原因是：金属表面(或部分表面)上形 成了氧或含氧粒子的吸附层，使金属表面的化学 结合力饱和，阳极反应活化能增大，因而金属溶
31
3、添加易钝化合金元素，提高合金的 耐蚀性
▪ 在某些金属或合金中，加入一定量的易钝 化合金元素，可以使合金在一些介质中形 成钝化膜而显著提高合金的耐蚀性。
▪ 例如，铁中加Cr、A1、Si等元素可显著提 高在含氧酸中的耐烛性；不锈钢中加Mo可 以提高在含Cl-溶液中的耐蚀性等等。
32
金属腐蚀原理
金属腐蚀原理
金属腐蚀是一种自然现象，指的是在金属表面发生化学或电化学反应的过程中，金属与外界环境中的氧气、水、酸、碱等物质发生反应，并通过一系列的化学变化导致金属表面的物质逐渐失去，形成腐蚀产物或产生损坏。
金属腐蚀过程中常见的形式包括氧化、腐蚀、侵蚀等。
金属腐蚀的主要原理与电化学反应有关。
在金属表面有微小的电位差存在，形成了微电池。
当金属进入电解质溶液中，在阳极和阴极两个区域形成了微小的电池，即腐蚀电池。
在阳极区域，金属原子被氧化离子损失电子，转化为正离子。
而在阴极区域，溶液中的还原剂接受电子，还原成原子或分子。
这样，金属表面就会发生电荷的流动，导致金属的腐蚀。
除了电化学反应，金属腐蚀还受到环境因素的影响。
例如，湿度、温度、PH值、化学物质浓度等都会影响金属腐蚀的速率和形式。
较高的湿度和温度可以加速金属腐蚀反应的进行，而酸性、碱性环境会使金属更易遭受腐蚀。
此外，金属的纯度和组织结构也会影响腐蚀的程度。
纯度较高的金属更不容易发生腐蚀，而晶粒结构较大或存在缺陷的金属更容易遭受腐蚀。
对金属腐蚀的原理的研究，有助于寻找防腐蚀的方法和措施。
常见的防腐蚀方法包括金属表面涂覆防腐涂料、阴极保护、合金化改进金属的抗腐蚀性能等。
防腐蚀技术的应用可以有效延长金属的使用寿命，减少腐蚀造成的经济和环境损失。
金属腐蚀的原理
金属腐蚀的原理金属腐蚀是指金属与周围环境发生化学反应而导致金属表面失去原有性能的现象。
金属腐蚀是一个普遍存在的问题，不仅影响着金属制品的使用寿命，还给人们的生产和生活带来了诸多不便。
了解金属腐蚀的原理对于预防和控制金属腐蚀具有重要意义。
金属腐蚀的原理主要包括以下几个方面：1. 电化学腐蚀。
电化学腐蚀是金属在电解质溶液中发生的一种电化学反应。
在电解质溶液中，金属表面会发生阳极溶解和阴极析出两种反应，导致金属表面的腐蚀。
阳极溶解是金属表面的原子失去电子成为离子溶解到溶液中，而阴极析出是溶液中的阳离子得到电子在金属表面析出成为金属原子。
这种电化学腐蚀是金属腐蚀中最主要的一种形式。
2. 化学腐蚀。
化学腐蚀是指金属与一些化学物质直接发生化学反应而导致金属表面腐蚀的现象。
化学腐蚀的原因主要是金属与氧气、水、酸、碱等化学物质发生氧化、水解、酸碱中和等反应，导致金属表面的腐蚀。
例如，铁的表面会与空气中的氧气发生氧化反应，生成铁氧化物，即锈。
3. 生物腐蚀。
生物腐蚀是指微生物、植物或动物对金属表面进行化学侵蚀的现象。
微生物和植物会在金属表面产生一些酸性物质，这些酸性物质会对金属表面产生腐蚀作用。
而一些动物，如海洋生物，会在金属表面产生一些有机物，这些有机物也会对金属表面产生腐蚀作用。
4. 应力腐蚀。
应力腐蚀是指金属在受到应力作用的情况下，在特定环境中发生的腐蚀现象。
金属在受到应力作用时，其原子结构会发生变化，使得金属更容易发生腐蚀。
应力腐蚀是一种危害性很大的腐蚀形式，往往会导致金属的快速破坏。
以上就是金属腐蚀的主要原理。
了解金属腐蚀的原理有助于我们采取有效的措施来预防和控制金属腐蚀，延长金属制品的使用寿命，减少资源浪费，保护环境。
希望大家能够重视金属腐蚀问题，共同努力为建设美丽的地球贡献自己的一份力量。

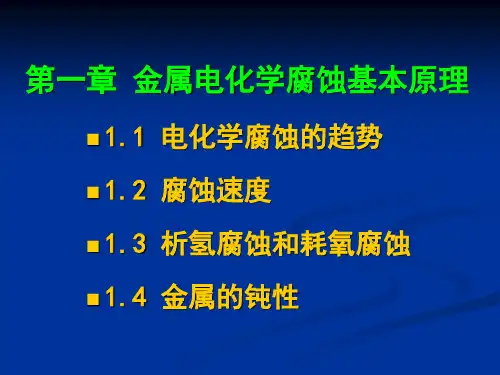

第一章 金属电化学腐蚀基本原理
5.电位—pH图应用中的局限性
只能分析腐蚀倾向，不能指示腐蚀速度。 仅适用于分析金属—水简单体系在室温
下的腐蚀行为。
只涉及纯金属，而工程上多使用合金。 pH值是指处于平衡状态的溶液pH值，而
金属表面附近溶液的pH值与主体溶液pH值 是有差别的。
第二节 腐蚀速度
一、极化与超电压（过电压） 二、极化曲线和极化图
（1）与pH无关，与电极电位有关
2.3RT a e lg nF a
0 e
a A b B
(2)与电极电位无关，与pH有关
lgαFe3+=0.723-3PH
（3）与pH有关，与电极电位有关
2.3mRT 2.3RT a e pH lg nF nF a
0 e
a A b B
Sn=Sn2++2e Pb=Pb2++2e
Fe=Fe3++3e H2=2H++2e Cu=Cu2++2e Cu=Cu++e 2Hg=Hg22++2e Ag=Ag++e Hg=Hg2++2e Pt=Pt2++2e Au=Au3++3e
-0.136
-0.126 -0.036 0.000 +0.337 +0.521 +0.189
E
PH
PH
2。0 1。6
铁 水 体 系 简 化 电 位
——
b
1。2
Fe
0。8 0。4 0 -0。4
3+
化
Fe
2+
-0。8
Fe3O4
金属的腐蚀与防腐方法
金属的腐蚀与防腐方法金属是一种常见的材料，广泛应用于各行各业。
然而，金属在特定条件下容易发生腐蚀，导致其性能下降甚至失效。
因此，了解金属的腐蚀原理和防腐方法是至关重要的。
1. 腐蚀原理金属腐蚀是指金属在与周围环境接触时发生的化学或电化学反应。
主要有以下几种类型：（1）电化学腐蚀：金属与电解质溶液接触时，在阳极处发生氧化反应，而在阴极处发生还原反应，导致金属离子溶解并形成腐蚀产物。
（2）化学腐蚀：金属与非电解质溶液或气体接触时，发生化学反应，例如金属与酸溶液接触产生的金属盐。
（3）晶间腐蚀：金属晶界或晶内存在着不稳定的化学成分，容易发生局部腐蚀，导致金属的断裂或剥落。
2. 防腐方法为了延长金属材料的使用寿命，减少腐蚀带来的损害，可以采取以下几种防腐方法：（1）涂层保护：涂层是一种常见的金属防腐方法。
通过在金属表面形成一层具有良好抗腐蚀性能的涂层，阻隔金属与外界环境的接触，减少腐蚀反应的发生。
（2）电化学保护：利用电化学原理，在金属表面形成保护性氧化物层或通过外加电流形成保护性阳极保护层，减缓腐蚀反应的进行。
（3）合金防腐：通过添加合金元素来改变金属的化学成分和结构，提高金属的抗蚀性能。
例如，不锈钢中添加了铬和镍等元素，使其具有良好的耐腐蚀性能。
（4）缓蚀剂：将能够与金属表面形成保护膜的化学物质涂覆在金属表面，形成一层保护层，以减缓腐蚀反应的发生，例如磷酸铁锌等物质。
综上所述，金属的腐蚀是由于与环境接触导致的化学或电化学反应。
为了延长金属材料的寿命，需要采取适当的防腐方法，如涂层保护、电化学保护、合金防腐和缓蚀剂等。
我们应该根据金属材料的具体应用环境和要求，选择合适的防腐方法，以保障金属材料的使用寿命和性能。
这样，我们才能更好地利用金属材料的优势，为社会发展做出更大的贡献。
第一章 金属腐蚀的基本原理
O2+4H++4e→2H2O
氧化性的金属离子，产生于局部区域，虽然较少见，但能 引起严重的局部腐蚀。 一种是金属离子直接还原成金属，称为沉积反应，如锌 在硫酸铜中的反应 Zn+Cu2+→Zn2++Cu↓ 阴极反应 Cu2++2e→Cu↓ 另一种是还原成较低价态的金属离子，如锌在三氯化铁 溶液中的反应 Zn+2Fe3+→Zn2+2Fe2+ 阴极反应 Fe3++e→Fe2+
1、什么是原电池？举例说明并阐述工作机理。
原电池（丹尼尔电池） 是利用两个电极的电极 电势的不同，产生电势差， 从而使电子流动，产生电流。 又称非蓄电池，是电化学电 池的一种。其电化学反应不 能逆转，即是只能将化学能 转换为电能。简单说就即是 不能重新储存电力，与蓄电 池相对。需要注意的是，非 氧化还原反应也可以设计成 原电池。
试验表明，70%的硝酸可使铁表面形成保护膜，使它在后来 不溶于35%的硝酸中，但当表面膜一旦被擦伤，立即失去保护作 用，金属失去钝性。此外，如果铁不经70%的硝酸处理，则会受 到35%硝酸的强烈腐蚀。 当金属发生钝化现象之后，它的腐蚀速度几乎可降低为原 来的1/106～1/103，然而钝化状态一般相当不稳定，像上述试验 中擦伤一下膜就受到损坏。因此，钝态虽然提供了一种极好的 减轻腐蚀的机会，但由于钝态较易转变为活态，所以必须慎重 使用。
船舶腐蚀防护措施
船舶的防护直接关系到船舶的使用寿命和航行安全。船舶 的防护包括合理选材、合理设计结构、表面保护（涂层保护、 金属喷涂层、金属包覆层、衬里）、阴极保护等。船体防护系 统是保护船体免受腐蚀侵害的系统，主要有两大系统组成：防 腐蚀涂漆系统和外加电流或牺牲阳极的阴极保护系统。 1．防腐蚀涂料技术
金属腐蚀原理
金属腐蚀原理金属腐蚀是指金属在特定条件下与周围环境中的化学物质发生反应导致其损失其原有性能和结构的现象。
金属腐蚀是一种自然现象，不可避免地影响了工业、农业、医疗、建筑和航空等领域的金属制品。
金属腐蚀的原理主要涉及以下几个方面：1. 化学反应金属与环境中的化学物质接触时，必然发生一系列化学反应。
铁与水和氧气反应会形成氧化铁，即铁锈。
Fe + H2O + O2 → Fe2O3·nH2O（铁锈）金属的电化学性质在这个过程中起着关键的作用。
如铜与氯离子反应如下：Cu + 2Cl- → CuCl2 + 2e-金属的原子释放出电子，产生正离子。
在电解质中，这些正离子随后会与负离子反应，导致金属表面的电化学腐蚀。
2. 电化学反应金属的表面被涂上一层绝缘性较好的材料或涂层，可以防止其与外部环境发生化学反应。
当涂层损坏或表面存在缺陷时，金属会变得更易受到腐蚀。
此时，金属会表现出电化学反应，也就是在金属表面形成电池。
金属的电子从阴极（电池的负极）流向阳极（电池的正极），从而导致阳极处的金属被电化学腐蚀。
3. 介质腐蚀金属腐蚀还会受到介质的影响，介质包括气体、液体和固体。
在钢材上，只有当表面附着了盐、油、水或化学物质等附件时，金属才会腐蚀。
在线的腐蚀往往会发生在地下管道和油罐等结构中，因为它们被完全包围在介质中。
在这种情况下，防护系统和钝化剂等方法可能会用来防护金属免受腐蚀的影响。
4. 海洋水腐蚀金属在海洋环境中面临更复杂的腐蚀挑战，因为海洋环境包含盐、水以及许多化学物质。
海水的腐蚀效果比纯水的腐蚀效果更严重，并可以在金属表面形成锈。
氯离子是最具腐蚀性的物质。
在船舶、桥梁和海上平台等重要结构中，通常需要采用特殊的腐蚀防护措施来保护金属免受海洋环境的损害。
金属腐蚀涉及多个因素，包括化学反应、电化学反应、介质腐蚀和海水腐蚀等。
通过了解这些原理，我们可以采取更有效的方法来防止金属腐蚀并延长其寿命。
除了了解金属腐蚀的原理之外，还需要对不同类型的金属腐蚀有深入的了解。
金属腐蚀原理简介
2.设计选材时，采用某些耐缝隙腐蚀的材料，可以延长设备寿命。例如采用高钼铬镍不
锈钢、哈氏合金等，但由于价格昂贵，未能广泛使用。
电偶腐蚀
异种金属彼此接触或通过其它导体连通，处于同一个介质中，会造成接触部位的局部腐蚀。其中电位较 低的金属溶解速度增大，电位较高的金属溶解速度反而减小，这种腐蚀称为电偶腐蚀，或称接触腐蚀、 双金属腐蚀，异金属腐蚀 。 机理：混合电位理论。 在彼此偶接以后，电位比较低的M2成为阳极，电位比较高的M1为阴极，并有电偶电流从M1流向M2，因 而M2发生阳极极化，M1发生阴极极化。当极化达到稳定时，总阴极极化曲线与总阳极极化曲线的交点 所对应的电位Ec即为偶对的混合电位，对应的腐蚀电流ic即为电偶电流。 此时M2的腐蚀电流从icorr2增加到i’corr2，说明比其单独存在时腐蚀速度增加了，而M1则相反，它的腐蚀 电流从icorr1降到i’corr1，说明偶合后比单独存在时腐蚀速度下降了。 电偶腐蚀电池中，阳极体金属腐蚀速度增加的效应，称为接触腐蚀效应，而阴极体金属腐蚀速度减小的 效应，称为阴极保护效应。两种效应同时存在，互为因果。
小结
金属电化学腐蚀机理可帮助进行极化实验结果的分析，利用各种极化产生的根本原 因来改善材料的性质，在阅读文献时可以从更深层次来分析电化学分析数据产生的 原因，从而针对该材料的性质来进行相应的材料改进。 从一具体的材料成分上来计算分析该腐蚀现象所出现的内在原因。 从理论上对腐蚀情况作出解释。
极化：电极上有电流通过时，电动势偏离了平衡电位。故又分阴极极化和阳极极化。
极化电流：对腐蚀系统通入的外加电流。 腐蚀速度：用阳极电流密度表示，阳极腐蚀金属发生氧化反应。 过电位：描述电极电位偏离的程度，即极化程度。极化程度越高，腐蚀速度速度越小。 活化能：分子从常态转变为容易发生化学反应的活跃状态时所需要的能量。
第一章 金属腐蚀的基本原理
试验表明，70%的硝酸可使铁表面形成保护膜，使它在后来 不溶于35%的硝酸中，但当表面膜一旦被擦伤，立即失去保护作 用，金属失去钝性。此外，如果铁不经70%的硝酸处理，则会受 到35%硝酸的强烈腐蚀。 当金属发生钝化现象之后，它的腐蚀速度几乎可降低为原 来的1/106～1/103，然而钝化状态一般相当不稳定，像上述试验 中擦伤一下膜就受到损坏。因此，钝态虽然提供了一种极好的 减轻腐蚀的机会，但由于钝态较易转变为活态，所以必须慎重 使用。
3．其他防腐蚀措施 （1）防止不当操作的异常腐蚀措施 （2）减少异种金属部件的直接连接 （3）应用防腐蚀监测技术
第四节
金属电化学腐蚀的电极动力学
钝化,金属由于介质的作用生成的腐蚀产物如果具有致 密的结构，形成了一层薄膜（往往是看不见的），紧密覆盖 在金属的表面，则改变了金属的表面状态，使金属的电极电 位大大向正方向跃变，而成为耐蚀的钝态。
第二节 金属电化学腐蚀倾向的判断
一、腐蚀反应自发性的判断
在 一 个 标 准 大 气 压 下 ， 空 气 中 的 O2 占 21% ， 其 分 压 为 2.1278×104Pa 。只有金属氧化物的分解压力 >2.1278×104Pa ， 金属才不会发生氧化；若金属氧化物的分解压力<2.1278×104Pa ，就会发生自然氧化，其值越小，越易发生氧化，生成的金属 氧化物越稳定。
从金属发生氧化的热力学判据得到的启示：
金属氧化的防护：降低氧化气氛中氧气的分压：抽真空、
惰性气体隔绝（氩弧焊）、密封体系化学耗氧等（如为防止灯 泡里的钨丝在高温下的氧化，内置红磷）；隔绝氧气：刷防锈 油漆、塑钢。
二、 吉布斯自由能变与温度的关系
许多金属都可形成不同氧化态的氧化物形式，例如 Fe 就有 FeO、Fe3O4、Fe2O3。 一般，越富氧的氧化物，其分解压力越大，稳定性越高。 有人分析过钢高温氧化形成的这几种氧化物的成分，发现氧化 膜中厚度Fe2O3：Fe3O4：FeO=1：10：100，即FeO占绝大部分，由 于其结构疏松、氧气易于穿透达到基体金属表面，这样基体金 属不断氧化。同时还会发生钢的脱碳反应，渗碳体Fe3C→Fe，导 致钢的表面硬度减小，疲劳极限降低。 发黑的氧化层主要成分是 Fe3O4, 它在加热到 600℃多时会转 变成FeO，较疏松易脱落。
第一章-金属电化学腐蚀基本原理
阴极反应通式：
D n eD •ne
第一章 金属电化学腐蚀基本原理
第一节 电化学腐蚀的原理
二、金属与溶液的界面特性——双电层 德国化学家W.H.Nernst在1889年提出“双
电层理论”对电极电势给予了说明。 金属浸入电解质溶液内，其表面的原子与
溶液中的极性水分子、电解质离子相互作用， 使界面的金属和溶液侧分别形成带有异性电荷 的双电层。双电层的模式随金属、电解质溶液 的性质而异，一般有以下三种类型。
第一章 金属电化学腐蚀基本原理
第一节 电化学腐蚀的原理
2、微电池 构成金属或合金表面电化学不均一性的主要原因如 下：
化学成分不均一 电化学不均一性 组 物织 理结 状构 态不 不均 均一 一
表面膜不完整
第一章 金属电化学腐蚀基本原理
第一章 金属电化学腐蚀基本原理
第一节 电化学腐蚀的原理
如下图所示：含杂质铅的锌在硫酸中的微电池腐蚀
第一章 金属电化学腐蚀基本原理
第一节 电化学腐蚀的原理
铜板上的铁铆钉为什么特别容易生锈？
CO2 SO 2
H + H 2O Cu
Fe2+
2 e-
Fe
O2 O2
H 2O
H+
Cu
铁与铜都能导 电,且两者的金 属活动性有较 大的差别,当两 者之间存在电 解质(能使电子 或电荷自由移 动,充当导线),
第一节 电化学腐蚀的原理
国 际 上 规:定 标 准 状 态 下 ， 即 温 29度 8K，为 氢 离 子 活 度 1，为氢 分 压10为132P5a时 ， 氢 的 平 衡 电 极E电 H02 位0 常 温 下 氢 电 极 的 平 极衡 电电 位 可 简 化
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一些金属在某些介质中的平衡电位
每天进步一点点……
腐蚀电位序的作用：预测在实际条件下发生腐蚀的行为。 腐蚀介质发生变化，金属的电极电位序也会跟着发生改变，
如在标准电位序中，Al为-1.66v， Zn为-0.76v，Al较Zn活泼， 易发生腐蚀；而将这两种金属都浸入3%的NaCl溶液中时，Al 为-0.63v，Zn为-0.83 v，Zn较Al活泼，易发生腐蚀。
Chemical Corrosion and Anticorrosion
每天进步一点点……
第一章 金属腐蚀的基本原理
通过前面的学习，我们清楚的知道，材料不仅 有金属还有非金属，但工程结构材料主要还是以 金属为主,所以我们这一章就学习金属腐蚀的基本 原理。 电化学腐蚀 ：金属在电解质溶液中发生的腐蚀
lg
PO 2 (COH )4
每天进步一点点……
氧浓差电池实例
每天进步一点点……
(2)金属离子浓差电池：同一金属与浓度不同的盐接触时形成 的电池。在这种电池中，金属与稀溶液接触的部位是阳极，与 浓溶液接触的部位是阴极。
每天进步一点点……
补充(温差电池)： 浸在电解液中的金属，由于所处于温度的不同而形成的电池 为温差电池。它常常发生在换热器、蒸发器两端温差较大的 部位。 高温端：电位低为负极、该电极发生氧化反应，为阳极，该 部位的金属遭到腐蚀； 低温端：电位高为正极、该电极发生还原反应，为阴极，该 部位的金属受到保护。
电极:电化学中，把金属与电解质溶液构成的体系称为电极体系
电位：单位正电荷有无穷远处移至该点，因反抗电场力
所做的电功即为该点的电位。
电极电位：电极系统中金属与溶液之间的电位差称为
该电极的电极电位，即E=E金属-E溶液
电极电位的形成——双电层结构（选学)
金属
金属
电解质溶液
电解质溶液
每天进步一点点……
1.2 .3 腐蚀倾向的判断
（1）利用标准电极电位判断金属的腐蚀倾向（属表面裸露标准
态的平衡电极金）
标准电极
标准氢电极
标准氢电极的电极电位
每天进步一点点……
电极电位的测量：在标准状态下，某电极与 标准氢电极组成原电池，所测得的电动势称为 该电极的氢标电极电位，简称电极电位。 标准电位序：将各种金属的标准电极电位按由小到大的
每天进步一点点……
构成腐蚀电池的必要条件：
① 存在电位差； ② 要有电解质溶液存在； ③ 在腐蚀电池的阴、阳极之间，要有连续传 递电子的回路。
本科教学工作水平评估汇报
1.3 .2 腐蚀电池的作用
有利的作用：牺牲阳极保护阴极 有害的作用：腐蚀电极的阳极总是处于腐蚀状态
每天进步一点点……
1.3 .3 腐蚀电池的类型
每天进步一点点……
§1.3 腐蚀电池
引言：复习原电池
将两个不同的电极用盐桥和导线连接起来就可以构成原电池 铜锌原电池
每天进步一点点……
1.3 .1 腐蚀电池 腐蚀电池：电极电位不同的两电极浸入电解质溶液中形成闭合
回路即可构成腐蚀电池。腐蚀原电池就是一个不对外做功的短 路原电池。
铜与铁直接接触形成腐蚀电池
Ee E RT ln 氧化 nF 还原
其中：F — 法拉第常数，F = 96485J·mol-1·V-1 n — 电极反应中转移的电子数
本科教学工作水平评估汇报
当体系处在常温下（T-298K）,能斯特方程可简化为
0.059
氧化
g Ee E
l
n
还原
物质的平均活度随各种物态而变
固态金属：还原 1
§1.2 金属电化学腐蚀倾向的判断
引言：前面我们在绪论中讲金属腐蚀的本质是：金属由能量
高的单质状态自发地朝能量低的化合物转变。即我们可以用 金属化合物与金属单质之间的能量差值来判断金属腐蚀的倾 向。
每天进步一点点……
1.2 .1 电极电位与物质能量之间的关系
E G nF
每天进步一点点……
1.2 .2 电极电位(E)
液态水： H 2O 1
液态离子：平均活度近似用摩尔浓度来表示 说明：平衡电位越负，越易发生氧化反应而作为阳极
每天进步一点点……
（3）利用腐蚀电位顺序表判断金属的腐蚀倾向（非平衡电极） 非平衡电极与非平衡电极电位 非平衡电位只能用实测的方法计算 腐蚀电位序：将各种金属在某种介质中的非衡电位按 由小到大的顺序排列构成腐蚀电位序。
阴极：D+ne→〔D .ne〕 去极剂（氧化剂）：在电化学反应中能够接受电 子的物质
去极剂的种类： 第一类是氢离子，还原生成氢气
，故又称之为析氢反应;
第二类是溶解在溶液中的氧，中性或碱性条件下
还原生成OH-，酸性条件下生成水，故又称之为吸
氧反应或耗氧反应;
第三类是氧化性的金属离子
本科教学工作水平评估汇报
顺序排成序列。
每天进步一点点……
标准电位序反映了金属的活泼性、耐腐蚀性：电位越
负的金属，越活泼，越易腐蚀，越易发生氧化反应而遭受腐 蚀；电位越正的金属程判断金属的腐蚀倾向（金属表面裸露非标准
态平衡电极）
平衡电极与平衡电极电位 平衡电位可用能斯特方程计算
称为电化学腐蚀
每天进步一点点……
§1.1 金属电化学腐蚀的电化学反应
一、电化学反应式
举例： 锌、铁等金属在酸性、中性和碱性 溶液中的电化反应方程式
结论：通常把氧化反应（即放出电子的反应）称 为阳极反应，把还原反应（即接受电子的反应）称 为阴极反应
电化学反应的通式：
阳极：M→Mn++ne
每天进步一点点……
腐蚀电池分为宏观腐蚀电池和微观腐蚀电池。 （一）宏观腐蚀电池：是指人们眼睛可以看得到电极的原电池，短
时间内可产生明显的局部腐蚀。
电偶腐蚀电池：当两种具有不同电极电位的金属互相接触或用 导线连接起来，并处于电解质溶液中时形成的电池。 浓差电池：当同一种金属不同部位所接触的介质具有不同浓 度，引起了电极电位的不同而形成的腐蚀电池。又分为俩种
本科教学工作水平评估汇报
浓差电池
(1)氧浓差电池(又称充气差异电池)： 由于电解质溶液中氧的 浓度不同而形成的腐蚀电池。例如地下管网、海水中的钻井 平台等。再如置于静止的水中的铁桩，常发现其埋在砂土中 腐蚀的程度比在水中部分的严重。水线腐蚀和缝隙腐蚀。
Ee, O2
/
OH
E O 2
/
0H
0.059 4
