中空玻璃隔音计算

中空玻璃隔声

维护结构空气声隔声量

设计计算书

设计：

校对：

审核：

批准：

XXX

二〇一二年二月二十四日

目录

1 计算引用的规范、标准及资料 (1)

2 建筑围护结构的隔声概述 (1)

3 隔声计算基本定律 (1)

4 隔声量计算方法、公式的选择 (1)

5 本项目实际计算参数 (2)

6 玻璃构件隔声量计算 (2)

7 隔声性能总结说明： (2)

维护结构空气声隔声量计算书

1 计算引用的规范、标准及资料

《建筑隔声评价标准》 GB/T50121-2005

《建筑幕墙》 GB/T21086-2007

《民用建筑隔声设计规范》 GB50118-2010

《建筑门窗空气声隔声性能分级及检测方法》 GB/T8485-2008

2 建筑围护结构的隔声概述

建筑围护结构构件的隔声，单指质量定律下空气声的隔绝。声音通过围护结构的传播，按传播规律有两种途径，一种是振动直接撞击围护结构，并使其成为声源，通过维护结构的构件作为媒介介质使振动沿固体构件传播，称为固体传声、撞击声或结构声；另一种是空气中的声源发声以后激发周围的空气振动，以空气为媒质，形成声波，传播至构件并激发构件振动，使小部分声音等透射传播到另一个空间，此种传播方式也叫空气传声或空气声。而无论是固体传声还是空气传声，最后都通过空气这一媒质，传声入耳。门窗、幕墙等结构工程，需要计算的是空气声隔声，撞击声隔声是建筑结构楼板等构件产生的，因此，本计算书中计算的是前者。

3 隔声计算基本定律

声的源头是振动，20Hz的声音对人耳的感觉叫“听阈”，20Hz以下振动频率的声音叫“次声”，20000Hz的声音对人耳的感觉叫“痛阈”，20000Hz以上振动频率的声音叫“超声”，次声及超声人耳都感觉不到！在实际隔声研究中最常用的是六个倍频程，中心频率是125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz，基本上代表了常用的声频范围！

维护结构构件的面密度越大，声频越高，构件的隔声量就越大，理论证实面密度增加一倍或噪声频率增加一倍，即提高一个频程，隔声量都会相应的增加6dB，这就是质量定律。

入射于构件的声频是客观的，欲被隔离的噪声，其频率的组成、各声频的声压级的大小，建筑师是无法变更的。所以实际计算主要是考虑面密度m，亦即：质量是决定构件隔声效果的主要因素。

4 隔声量计算方法、公式的选择

隔声量的计算有多种方法，其中有：1.公式计算法；2.图线判断法；3.平台做图法；4.隔声指数法；5.实测图表法。软件采用公式计算法进行计算，下面对这种方法进行一些介绍。

所有的理论计算公式由于都是在许多不同假设条件下推导出来的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应用在工程实际中，而在工程中一般采用成组的经验公式，对于幕墙、门窗等外维护结构我们使用国际、国内众多声学专家推荐并普遍采用的公式进行计算，相关公式汇总如下：

(1)：计算单层构件时采用：

R=13.5lgm+13 （公式一）上面公式中：

R：单层玻璃的隔声量；

m：构件的面密度；

(2)：计算中空或夹层构件时采用：

R=13.5lg(m

1+m

2

)+13+ΔR

1

（公式二）

上面公式中：

R：双层玻璃结构的隔声量；

m

1,m

2

：组成构件的面密度；

ΔR

1

：双层构件中间层的附加隔声量：

对于PVB膜，当膜厚为0.38时取4dB；

当膜厚为0.76时取5.5dB；

当膜厚为1.14时取6dB；

当膜厚为1.52时取7dB；

对空气层，按“瑞典技术大学”试验测定参数曲线选取，在空气层为100mm以下时，附加隔声量近似等于空气层厚度的0.1；

(3)：计算中空+夹层构件时采用：

R=13.5lg(m

1+m

2

+m

3

)+13+ΔR

1

+ΔR

2

（公式三）

上面公式中：

ΔR

1

：构件空气层的附加隔声量；

ΔR

2

：构件PVB膜的附加隔声量；

其它参数可以参看双层玻璃构件；

(4)：计算三片双中空构件时采用：

R=13.5lg(m

1+m

2

+m

3

)+13+ΔR

1

+ΔR

2

（公式四）

上面公式中：

ΔR

1

：构件空气层1的附加隔声量；

ΔR

2

：构件空气层2的附加隔声量；

其它参数可以参看双层玻璃构件；

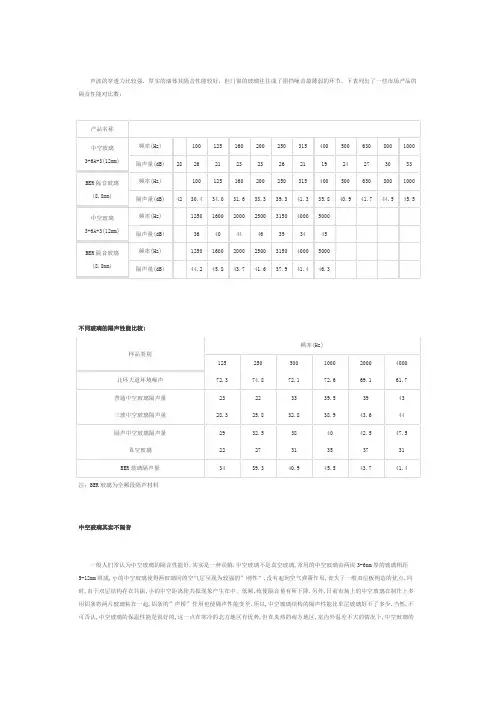

5 本项目实际计算参数

结构组成(单位：mm)：

中空玻璃，玻璃组成为：6+9(空气层)+6；

6 玻璃构件隔声量计算

依据上面的介绍，采用公式二进行计算：

R=13.5lg(m

1+m

2

)+13+ΔR

1

=13.5×lg(2.56×(6+6))+13+0.9

=33.98dB

7 隔声性能总结说明：

目前国内建筑声隔声相关规范不少，并且其分级指标及级别都有不同，本处按计算得到的结
