离心铸造球墨铸铁管技术标准

离心铸造球墨铸铁管技术标准

离心铸造球墨铸铁管技术标准

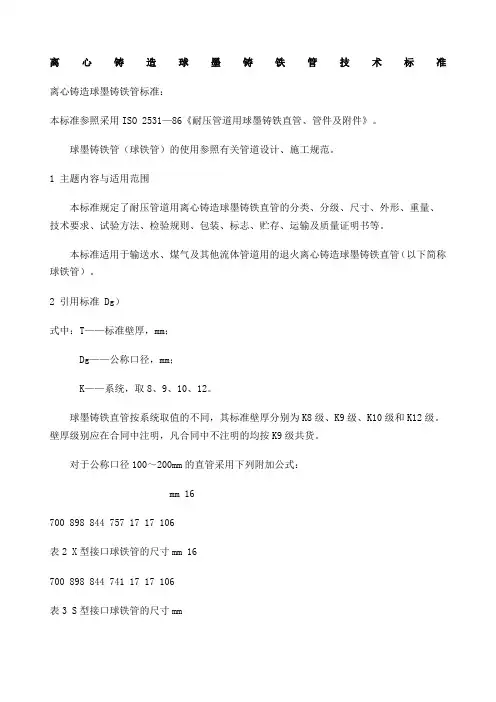

离心铸造球墨铸铁管标准:
本标准参照采用ISO 2531—86《耐压管道用球墨铸铁直管、管件及附件》。

球墨铸铁管(球铁管)的使用参照有关管道设计、施工规范。

1 主题内容与适用范围
本标准规定了耐压管道用离心铸造球墨铸铁直管的分类、分级、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志、贮存、运输及质量证明书等。

本标准适用于输送水、煤气及其他流体管道用的退火离心铸造球墨铸铁直管(以下简称球铁管)。

2 引用标准 Dg)
式中:T——标准壁厚,mm;
Dg——公称口径,mm;
K——系统,取8、9、10、12。

球墨铸铁直管按系统取值的不同,其标准壁厚分别为K8级、K9级、K10级和K12级。

壁厚级别应在合同中注明,凡合同中不注明的均按K9级共货。

对于公称口径100~200mm的直管采用下列附加公式:
mm 16
700 898 844 757 17 17 106
表2 X型接口球铁管的尺寸mm 16
700 898 844 741 17 17 106
表3 S型接口球铁管的尺寸mm。

【5A文】ISO2531球墨铸铁管及管件标准(中文)

【5A文】ISO2531球墨铸铁管及管件标准(中文)

【5A文】ISO2531球墨铸铁管及管件标准(中文)目录1 适用范围……………………………………………………………………………………………….2 引用标准……………………………………………………………………………………………….3 定义…………………………………………………………………………………………………….4 技术要求……………………………………………………………………………………………….4.1 总则…………………………………………………………. …………………………………..4.1.1 管和管件………………………………………………………………………………….4.1.2 表面质量与修复………………………………………………………………………….4.1.3 接头类型与连接…………………………………. ……………………………………4.1.4 与饮用水接触的材质要求……………………… …………………………………….4.2 尺寸要求…………………………………………………………………………………………..4.2.1 直径……………………………………………………………………………………….4.2.2 壁厚……………………………………………………………………………………….4.2.3 长度………………………………………………………………………………………4.2.4 管的平直度………………………………………………………………………………4.3 材质性能…………………………………………………………………………………………..4.3.1 抗拉强度………………………………………………………………………………….4.3.2 布氏硬度………………………………………………………………………………….4.4 管的外涂层及内衬………………………………………………………………………………..4.4.1 外涂层……………………………………………………………………………………4.4.2 内衬………………………………………………………………………………….4.5 管件及附件的外涂层及内衬………………………………………………………………..4.5.1 外涂层…………………………………………………………………………………..4.5.2 内衬……………………………………………………………………………………..4.6 标记…………………………………………………………………………………………..5 密封要求…………………………………………………………………………………………….. 5.1 管和管件…………………………………………………………………………………………. 5.2 柔性接头…………………………………………………………………………………………. 5.2.1 总则……………………………………………………………………………………..5.2.2 内部压力………………………………………………………………………………..5.2.3 外部压力…………………………………………………………………………….6 试验方法…………………………………………………………………………………………….. 6.1 尺寸…………………………………………………………………………………………..6.1.1 外径……………………………………………………………………………………..6.1.2 壁厚……………………………………………………………………………………..6.1.3 长度……………………………………………………………………………………..6.2 管的平直度………………………………………………………………………………………. 6.3 拉力试验……………………………………………………………………………………..6.3.1 试样………………………………………………………………………………….6.3.2 试棒………………………………………………………………………………….6.3.3 设备与试验方法………………………………………………………………………6.3.4 试验结果………………………………………………………………………………6.3.5 试验频率………………………………………………………………………………6.4 布氏硬度…………………………………………………………………………………………6.5 输水用管和管件的密封试验……………………………………………………………………6.5.1 总则………………………………………………. ……………………………………6.5.2 离心铸铁管………………………………………. ……………………………………6.5.3 非离心铸铁管与管件…………………………………………………………………7 型式试验……………………………………………………………. ……………………………………7.1 内压力下接头密封…………………………………………. ……………………………………7.2 外压力下接头密封………………………………………………………………………………8 尺寸表……………………………………………………………………………………………………8.1 承插直管……………………………………………………. ……………………………………8.2 法兰管………………………………………………………. ……………………………………8.2.1 离心铸造焊接法兰管……………………………………………………………………8.2.2 离心铸造螺栓连接法兰管………………………………………………………………8.2.3 整体铸造法兰管…………………………………………………………………………8.3 承接管件……………………………………………………. ……………………………………8.3.1 盘承套管…………………………………………………………………………………8.3.2 盘插套管…………………………………………. ……………………………………8.3.3 承套………………………………………………. ……………………………………8.3.4 双承90°(1/4)弯管……………………………………………………………………8.3.5 双承45°(1/8)弯管……………………………………………………………………8.3.6 双承22°30′(1/16)弯管……………………………………………………………8.3.7 双承11°15′(1/32)弯管……………………………………………………………8.3.8 全承T型管………………………………………………………………………………8.3.9 DN40~DN250双承单支盘T型管………………. ……………………………………8.3.10 DN300~DN700双承单支盘T型管…………………………………………………8.3.11 DN800~DN2600双承单支盘T型管…………………………………………………8.3.12 双承渐缩管……………………………………….. ……………………………………8.4 盘接管件……………………………………………………………………………………………8.4.1 双盘90°(1/4)弯管………………………………. ……………………………………8.4.2 双盘90°(1/4)地脚弯管………………………………………………………………8.4.3 双盘45°(1/8)弯管……………………………………………………………………8.4.4 DN40~DN250全盘T型管……………………….. ……………………………………8.4.5 DN300~DN700全盘T型管……………………………………………………………8.4.6 DN800~DN2600全盘T型管……………………. ……………………………………8.4.7 双盘渐缩管……………………………………………………………………………8.4.8 PN10盲法兰板……………………………………………………………………………8.4.9 PN16盲法兰板…………………………………………………………………………8.4.10 PN25盲法兰板…………………………………………………………………………8.4.11 PN40盲法兰板…………………………………………………………………………8.4.12 PN10减径法兰盘………………………………………………………………………8.4.13 PN16减径法兰盘………………………………………………………………………8.4.14 PN25减径法兰盘………………………………………………………………………8.4.15 PN40减径法兰盘………………………………………………………………………附录A (参考性)用途、土壤特性…………………………………. ……………………………………附录B (参考性)用途、水质特性………………………………………………………………………附录C (参考性)管的韧性和径向偏差…………………………………………………………………前言ISO(国际标准组织)是世界范围内的国家标准团体(ISO成员)的联合组织,国际标准的制定工作由ISO技术委员会执行。

离心铸造球墨铸铁管技术标准

离心铸造球墨铸铁管技术标准

离心铸造球墨铸铁管技术标准
离心铸造球墨铸铁管标准:
本标准参照采用ISO 2531—86《耐压管道用球墨铸铁直管、管件及附件》。

球墨铸铁管(球铁管)的使用参照有关管道设计、施工规范。

1 主题内容与适用范围
本标准规定了耐压管道用离心铸造球墨铸铁直管的分类、分级、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志、贮存、运输及质量证明书等。

本标准适用于输送水、煤气及其他流体管道用的退火离心铸造球墨铸铁直管(以下简称球铁管)。

2 引用标准 Dg)
式中:T——标准壁厚,mm;
Dg——公称口径,mm;
K——系统,取8、9、10、12。

球墨铸铁直管按系统取值的不同,其标准壁厚分别为K8级、K9级、K10级和K12级。

壁厚级别应在合同中注明,凡合同中不注明的均按K9级共货。

对于公称口径100~200mm的直管采用下列附加公式:
mm 16
700 898 844 757 17 17 106
表2 X型接口球铁管的尺寸mm 16
700 898 844 741 17 17 106
表3 S型接口球铁管的尺寸mm。
