制冷常用工具
制冷系统实验室设备及常用工具
制冷系统实验室设备及常用工具
一．制冷系统常用工具套装包20套（切管器、扩管器、冲头、弯管器、封口钳）
二．制冷系统焊具2套（压力表与真空压力表、氧气减压阀、焊枪、红黑输气高压胶管、高压氧气钢瓶和乙炔钢瓶）。
三．制冷系统工具各5套（三通修理阀和四通修理阀、五通修理阀、卤素检漏灯、玻璃液体温度计、电接点玻璃水银温度计、压力温度计、氮气瓶、真空泵、储液器、天平秤）四．制冷系统常用材料若干（氟利昂制冷剂、润滑油、粗细型砂纸、汽油、煤油、洒精、铜焊条、焊剂、焊锡、纱布、过滤网、吸水剂）。
五．新电冰箱1台、旧电冰箱3台、新空调1台、旧空调3台。
六．THPKB-1型空调/冰箱制冷制热实训考核装置18700元/套。
（6台）
电话：（86）-571-89978000/89978111。
空调维修工具
空调维修工具在炎热的夏季，空调成为家庭和办公室中不可或缺的电器设备。
然而，由于长时间使用，空调可能会遇到一些故障。
这时就需要空调维修工具来解决这些问题。
本文将介绍空调维修工具的种类和使用方法。
1. 温度计温度计是空调维修工具中最常用的工具之一。
它用于测量空调系统中的温度。
温度计分为接触式温度计和非接触式温度计两种类型。
接触式温度计需要将传感器接触到空调的各个部位以测量温度，而非接触式温度计可以通过红外线技术远距离测量。
2. 压力表压力表用于测量空调系统中的压力。
它可以检测系统中的冷媒压力，以确定系统是否存在压力问题。
压力表通常分为高压表和低压表两种类型。
高压表用于测量冷媒的高压，低压表则用于测量冷媒的低压。
3. 氧气焊接设备氧气焊接设备是一种用于修复或更换空调系统中的管道或连接件的工具。
它通常由氧气瓶和乙炔瓶组成，通过燃烧氧气和乙炔的混合气体来产生高温火焰，以实现焊接或切割操作。
4. 真空泵真空泵用于排除空调系统中的空气和水分。
当空调系统出现漏气或添加新的冷媒时，需要使用真空泵进行充气和排除。
它可以通过创建低压环境来移除系统中的气体和水分，确保系统处于适当的工作状态。
5. 硬度计硬度计是用于测量空调系统中的金属硬度的工具。
它对于检测管道或连接件的质量和可靠性非常重要。
硬度计通过在材料表面施加一定的力量，并测量其回弹程度来确定材料的硬度。
6. 电路测试仪电路测试仪用于检测空调系统中的电路故障。
它可以测量电路的电压、电流和电阻等参数，以判断系统是否存在电路问题。
电路测试仪还能够检测和定位电路中的短路和断路等故障。
7. 冷媒测量仪冷媒测量仪用于测量空调系统中的冷媒流量。
它可以帮助确定系统的制冷效率以及冷媒是否正常循环。
冷媒测量仪通常与压力表和温度计等工具一起使用，以确保系统处于最佳工作状态。
除了上述介绍的工具外，空调维修还需要其他工具和设备，如螺丝刀、扳手、密封剂等。
使用这些工具需要具备一定的专业知识和技能，因此，在进行空调维修之前，建议寻求专业人士的帮助。

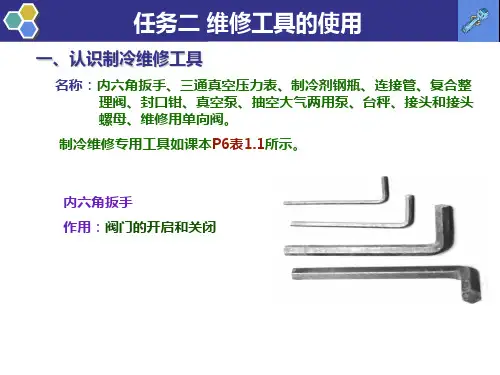

《制冷与空调设备安装与维修》课件——任务二 维修工具的使用
任务二 维修工具的使用
(2)三通修理阀 三通修理阀又称复式修理阀。这种阀上装有两块压力表，一块是真空 压力表（蓝色、低压表），用来测量制冷系统的真空度和低压侧压力； 另一块是高压表（红色），只能测量正压力，测量压力范围大。
图1.14 三通修理阀
任务二 维修工具的使用
将检修阀通过加液管连接到启开阀的接头。 4) 顺时针旋转调节手轮使其前端的阀针刺入制冷剂
罐凸台，再逆时针旋转调节手轮，制冷剂便从刺 破的针孔经接头排出，从压力表读出压力值。 5) 如罐内制冷剂未使用完，可顺时针旋转调节手轮 至最低位置，重新封闭制冷剂罐，但不可拆动启 开阀，否则罐内制冷剂会泄漏。
图1.11 启开阀安装示意
制冷剂钢瓶(瓶体标有最大充装量为1.5kg、3kg、5kg、10kg等)
连接管
任务二 维修工具的使用
任务二 维修工具的使用
复合修理阀
封口钳
任务二 维修工具的使用
真空泵
任务二 维修工具的使用
任务二 维修工具的使用
抽空打气两用泵
任务二 维修工具的使用
台秤
任务二 维修工具的使用
接头和接头螺母
任务二 维修工具的使用
三、检修阀的使用
（1）二通检修阀 二通检修阀又称直角阀，是制冷设备维修中最常用的检修阀。
图1.12 二通检修阀的外观
图1.13 二通检修阀的内部结构
任务二 维修工具的使用
图1.18 测量空调器制冷系统的静压力
任务二 维修工具的使用
(3)检修阀和压力表使用举例 检修阀一般通过加液管与制冷系统和维修设备进行连接。 加液管是一种机械强度较高的耐氟橡胶软管或耐压塑料尼龙管，两
端装有穿心螺母，该螺母有英制和公制两种。
制冷机组生产工具清单
制冷机组生产所需工具设备材料
一、普通工具
1，活板手：200mm、300mm各1把
2，扳手：14mm、17mm、19mm各1把
3，套筒扳手：1套,
4，内六角扳手：6，8mm个1把
5，方榫扳手：1套,
6，钢丝钳：200mm共1把
7，尖嘴钳：150mm共1把
8，十字螺丝刀：100mm、150mm、200mm各1把，100mm梅花起子1把9，一字螺丝刀：75mm、150mm、200mm各1把,
10，什锦锉：1套
11，锉刀：圆、平、三角形200～300mm各1把
12，手弓钢锯：1把（常用）
13，电钻：配3～10mm钻头各1把
14，刀子：1把（切割海绵等物料）
15，剪刀：1把
16，锤子：铁锤、木锤、橡皮锤各1把
17，卡钳：1个
18，温度计：-20～70℃共2只
19，电烙铁：1把
20，万用表：1块
21，低压测电笔：1支
22，胀管器和扩口器：1套
23，割管刀：切割铜管1套
24，弯管器：6.35-22，1套
25，双歧管压力表阀：三通修理阀或复式修理阀1套（常用），带接管三根26，工具箱，一个（尺寸1米长*0.5米深*1.8米高）
二、生产所需专业工具设备：
1、真空泵：排气量为1L/s，1套
2、气焊设备：氧气瓶、乙炔瓶、减压阀、乙炔单向阀及配套输气管共1套4、制冷器钢瓶：用来存放制冷剂，大小不限
6、电子秤：30kg，1台
7、氮气瓶：存放氮气。
1个，内充氮气，配相应减压阀。
8、电子卤素检漏仪：对制冷系统进行检漏1套
9、兆欧表：1套
10、数字温度表：1套测量温度
12、多功能插排：1个，供接临时电源用。
空调维修常用工具和仪表的使用方法
空调维修常用工具和仪表的使用方法房间空调器安装维修的常用工具有十字螺丝刀，一字螺丝刀，开口扳子，活动扳手，力矩扳手，电工钳，内六角扳手，电锤，冲击钻，手枪钻，气焊设备，制冷剂瓶，复合压力表，真空泵，检漏仪，万用表，兆欧表，电流卡表，试电笔等。
本节主要讲述气焊设备、卤素检漏仪、真空泵，复合压力表、万用表、电流卡表，兆欧表的使用方法。
一、气焊设备在制冷系统的安装维修中，气焊设备是必不可少的。
通常使用的是钎焊。
所谓钎焊，就是把熔点低于被焊材料熔点的金属或合金作为充填金属，只熔化焊料而不熔化被焊物的一种焊接方法。
根据焊料的软硬程度不同，可分为软钎焊和硬钎焊，制冷安装维修中的焊接都是硬钎焊。
硬钎焊时，要把熔点比被焊金属低的焊料熔化并加在结合部，使其与被焊材料发生浸润现象，从而达到焊接的目的。
气焊设备包括乙块瓶，氧气版，焊枪，软管等，如图所示。
可燃气（乙焕）和氧气经各自的减压阀减压后，由软管进入焊枪，在焊枪上有两个调节轮，用于调节乙快与氧气的流量。
可燃气与氧气经调节后进入混合管内，混合后经火嘴喷出，点火即燃，形成焊接火焰接。
,•般来讲，焊接不同材料，不同管径的金属时，所需焊枪和火焰温度都不相同，这些需在操作中摸索总结。
I-氧气瓶；2-乙快气瓶；3-调节器；4-阀门扳手；5-高压表；6•低压表;7・软管：8・焊枪;9-火嘴；10.接头I-火嘴；2・气体混合管；3・手柄；4-氧气接口；5-调节轮；6-乙块接口气焊作业有较为严格的操作程序，操作程序如下：(1)将高压气瓶置于阴凉处，注意气瓶的阀门口不要朝着人的方向，打开气瓶阀门排出少量气体，以冲净喷口内的异物；(2)确认高压气瓶连接管口无杂物堵塞，软管无破损，将软管与高压气瓶连接管口连接牢靠；(3)检查焊枪火嘴是否有弯曲、变形和堵塞，调节轮处是否漏气，以确保焊枪处于良好状况；(4)调整氧气阀，先把调节器旋钮旋松，然后打开高压氧气瓶的气阀并慢慢旋进旋钮,将调节后的低压压力控制在0.15MPa-0.2MPa；(5)调整可燃气阀，方法同(4),调节后低压压力控制在0.03-0.05MP；(6)微开焊枪的可燃气调节轮，将火嘴点燃；(7)反复慢开焊枪上的调节轮，直至焊炬达到要求中性火焰；(8)焊接;(9)灭火，先关氧气调节轮，再关闭可燃气体调节轮，火焰熄灭；(10)关闭可燃气瓶和氧气瓶的阀门，关闭减压阀(即旋紧调节器旋钮)，直至表压为0。
制冷设备检修常用工具的使用方法
制冷设备检修常用工具的使用方法在制冷设备的日常维护与检修中，合适的工具使用能够提高工作效率并保证设备使用寿命。
本文将介绍制冷设备检修常用工具的使用方法。
1. 温度计温度计是制冷设备检修中最常用的工具之一，它能够精确地测量设备内部温度。
在检查设备是否正常运行时，温度计可以帮助检查系统中的蒸发温度、冷凝温度、油温、压缩机排气温度、冷媒液位等参数。
温度计的使用方法非常简单，只需要将它安装到需要测量的部件上，等待几分钟后读取读数。
需要注意的是，温度计的安装位置也是非常重要的，应该尽量选择最接近温度被测物体的位置进行安装。
2.压力计压力计也是制冷设备检修中常用的工具之一。
在制冷设备中，压力计可以测量系统的压力、冷媒液位、含水率以及检测设备中的漏气。
压力计通常可以分为两种：压力表和真空表。
压力表一般用于测量冷媒的高压和低压，真空表则主要用于测量制冷系统的真空度。
使用压力计时，需要先将它和设备连接好，然后根据需要进行读数和调节。
3.电压表电压表可以用来检查电气元件的连线情况、电流的大小，以及检测电压是否在正常范围内。
使用电压表时，首先需要将它与设备接好线，然后选择合适的测量范围和功能，接着读取电流和电压数值，判断设备是否正常运转。
4.扳手和起子扳手和起子主要用于拆卸和安装制冷设备的各种零部件。
常用扳手包括定量扳手、卡簧扳手和提花扳手。
常用起子包括十字起子、平头起子等。
使用扳手和起子时，应该先了解被拆卸的零部件的种类和位置，选择合适的扳手或起子进行使用，注意力度的大小，以免损坏零部件。
5.爪子爪子也是制冷设备检修中常用的工具之一。
使用爪子可以方便地拿取设备内部的某些小零部件，如螺母、垫片等。
使用爪子时，应该选择质量较好的爪子，调整好其大小和形状，安装到需要取件的部件上，轻轻将零部件拿出。
6.压缩机工具压缩机工具包括驱动工具、磨具、内部清洗工具等，主要用于维护和保养制冷设备的压缩机部件。
使用压缩机工具时，应该先了解压缩机的工作原理和部件的结构，选择合适的工具，细心地进行检查和清洗，保障设备长期使用。
冰凉圈用法
冰凉圈用法
冰凉圈，这个名字可能让许多人感到好奇，它究竟是什么？其实，冰凉圈就是我们日常生活中常见的一种制冷工具，主要用于在炎热的夏季为我们提供一份清凉。
下面就让我来为大家详细介绍一下冰凉圈的用法吧。
首先，我们要明白冰凉圈的定义与作用。
冰凉圈主要由制冷剂和保温材料组成，它能有效地将周围的热量吸收，从而使制冷剂温度下降，达到制冷的效果。
它在夏季为我们提供清凉的同时，还可以有效地降低室内温度，使我们的生活环境变得更加舒适。
接下来，我们来详细介绍一下冰凉圈的用法。
首先，将冰凉圈放入冰箱冷冻层冷冻一段时间，使其充分制冷。
然后，将其取出，放入需要降温的物品周围，如饮料、水果等。
冰凉圈内的制冷剂开始工作，吸收周围热量，使物品的温度下降，达到制冷的目的。
在使用冰凉圈时，有一些注意事项需要提醒大家。
首先，冰凉圈在使用过程中，要避免阳光直射，以免加速制冷剂的挥发。
其次，冰凉圈不要长时间浸泡在水中，以免影响其制冷效果。
最后，冰凉圈在使用完毕后，要及时清洗，保持清洁卫生。
冰凉圈在生活中的应用场景非常广泛，无论是家庭、办公室，还是户外活动，它都能为我们提供一份清凉。
在家中，我们可以将冰凉圈放在饮料、水果旁边，使其保持低温；在办公室，我们可以将其放在电脑旁，降低电脑的运行温度，保护视力；在户外活动中，我们可以将冰凉圈放在随身携带的水瓶中，随时随地享受清凉。
总之，冰凉圈作为一种实用的制冷工具，无论是在炎热的夏季，还是在日常生活中，都能为我们带来极大的便利。
通过本文的介绍，相信大家对冰凉圈的用法已经有了更深入的了解。
空调器常用检修工具及使用
空调器常用检修工具及使用1、压力表制冷剂泄漏是空调器常见故障，为对系统中制冷剂量是否充足进行检测，常用到压力表，压力表是氟利昂制冷系统中常用的检测工具，它的外壳直径从60mm～250mm，有多种规格，适合空调器制冷系统使用的真空压力表量程为－0.1MPa～2.5MPa压力表常与三通修理阀配套使用，顺时针旋转三通修理阀旋钮，可使阀孔缩小，顺时针旋转旋钮到底时，相应配管与室外机组气路切断，逆时针旋转旋钮时，阀孔扩大，相应配管与室外组气路导通，制冷系统与三通修理阀上的压力表始终是导通的，与旋钮的位置无关，通过与三通修理阀开关的配合，可以实现对制冷系统抽真空、充注制冷剂及测试压力等。
2、胀管器两根铜管对接时，需要将一根铜管插入另一根铜管中，这时往往需要将被插入铜管的端部的内径胀大，以便另一根铜管能够吻合地插入，只有这样才能使两根铜管焊接牢固，并且不容易发生泄漏，胀管器的作用就是根据需要对不同规格的铜管进行胀管。
胀管时，首先将退火的铜管放入管钳相应的孔径内，铜管伸出夹管钳的长度随管径的不同而有所不同，管径大的铜管，胀管长度应大一点，管径小的铜管，胀管长度则小一点，对于Ф8的铜管，一般胀管长度为10mm左右，拧紧夹管钳两端的螺母，使铜管被牢固地夹紧，插入所需口径的胀管头，顺时针缓缓旋转胀管器的螺杆，胀到所需长度为止。
3、扩口器扩口器用于为铜管扩喇叭口，以便通过配管将分体式空调器室内外机组连接起来，扩口时，先将退火的铜管套上连接螺母，然后将铜管放入夹管钳相应的孔径内，铜管露出夹钳的高度为铜管直径的五分之一，拧紧夹管钳两端的螺母，用扩口顶压器的锥形头压在管口上，顺时针缓慢旋转螺杆，将管口挤压成喇叭口。
4、割管刀在修理安装空调时，经常需要使用到割管刀切割不同长度和直径的铜管，割管刀有不同的规格。
切割铜管时，须将铜管放到割管刀的两个滚轮之间，顺时针旋转进刀钮，将铜管卡在割刀与滚轮之间，然后边旋转进刀钮，边转绕铜管旋转割管刀，旋转进刀钮时，用力一定要均匀柔和，否则可能会将铜管挤压变形，铜管切断后，还要用绞刀将管口边缘上的毛刺去掉，以防止铜屑进入制冷系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、扩管器
扩管器主要用来制作铜管的喇叭口和圆柱形口。
喇叭口形状的管口用于螺纹接头或不适于对插接口时的连接，目的是保证对接口部位的密封性和强度。
圆柱形口则在两个铜管连接时，一个管插入另一个管管径内使用。
扩管器的结构如下图所示：
1---扩管器夹具2---顶压装置3---螺杆4---夹具紧固螺母5---扩管锥头
扩管器的使用方法：扩管时首先将铜管扩口端用锉刀锉修平整，然后把铜管放置于相应管径的夹具孔中，拧紧夹具上的紧固螺母，将铜管牢牢夹死。
扩喇叭形口时管口必须高于扩管器的表面，其高度大约与孔倒角的斜边相同，然后将扩管锥头旋固在螺杆上，连同弓形架一起固定在夹具的两侧。
扩管锥头顶住管口后再均匀缓慢地旋紧螺杆，锥头也随之顶进管口内。
此时应注意旋进螺杆时不要过分用力，以免顶裂铜管。
一般每旋进3／4圈后再倒旋1／4圈，这样反复进行直至扩制成形。
最后扩成的喇叭口要圆正、光滑、没有裂纹。
扩制圆柱形口时，夹具仍必须牢牢地夹紧铜管，否则扩口时铜管容易后移而变位，造成圆柱形口的深度不够。
管口露出夹具表面的高度应略大于涨头的深度。
扩管器配套的系列涨头对于不同管径的涨口深度及间隙都已制作成形，一般小于l0mm管径的伸入长度大约为6、l0mm，间隙为0．06～0．10mm。
扩管时只需将与管径相应的涨头固定在螺杆上，然后固定好弓形架，缓慢地旋进螺杆。
具体操作方法与扩喇叭口时相同。
3、封口钳
封口钳主要用于封闭修理管口时使用。
其外形结构如下图所示：
使用方法：操作中首先要根据管壁的厚度调整钳柄尾部的螺钉，使钳口的间隙小于铜管壁厚的两倍，过大时封闭不严，过小时易将铜管夹断。
调整适宜后将铜管夹于钳口的中间，合掌用力紧握封口钳的两个手柄，钳口便把铜管夹扁而铜管的内孔也随即被侧壁挤死，起到封闭的作用。
封口后拨动开启手柄，在开启弹簧的作用下，钳口自动打开。
4、弯管器
弯管器就是弯曲铜管的专用工具。
其构造如下图所示：
1---固定杆2---活动杆3---带导槽的固定轮
使用方法：把铜管放入带导槽的固定轮与固定杆之间，然后用活动杆的导槽导住铜管，用固定杆紧固住铜管，手握活动杆手柄顺时针方向平稳转动。
这样，铜管便在导槽内被弯曲成特定的形状。
操作时用力要均匀，避免出现死弯或裂痕。
5、倒角器
管子割断后，断口处会出现管壁收缩、内径变小的卷边现象，这时可用倒角器刮除卷边，倒角器的外观和结构如下图：。
