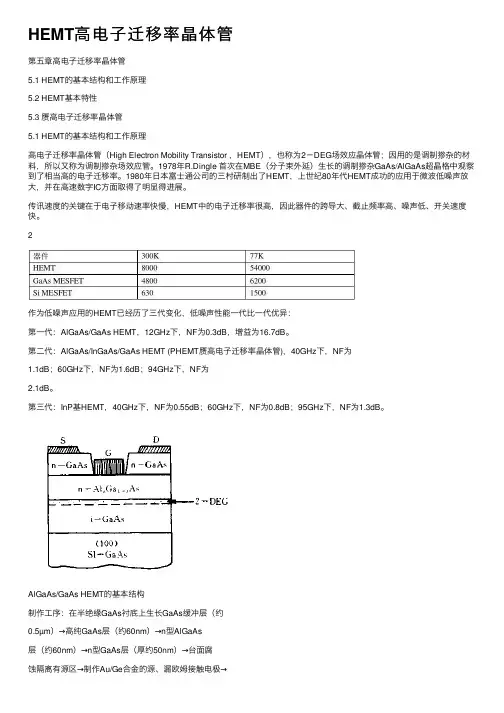

HEMT⾼电⼦迁移率晶体管第五章⾼电⼦迁移率晶体管5.1 HEMT的基本结构和⼯作原理5.2 HEMT基本特性5.3 赝⾼电⼦迁移率晶体管5.1 HEMT的基本结构和⼯作原理⾼电⼦迁移率晶体管（High Electron Mobility Transistor ，HEMT），也称为2－DEG场效应晶体管；因⽤的是调制掺杂的材料，所以⼜称为调制掺杂场效应管。
1978年R.Dingle ⾸次在MBE（分⼦束外延）⽣长的调制掺杂GaAs/AlGaAs超晶格中观察到了相当⾼的电⼦迁移率。
1980年⽇本富⼠通公司的三村研制出了HEMT，上世纪80年代HEMT成功的应⽤于微波低噪声放⼤，并在⾼速数字IC⽅⾯取得了明显得进展。
传讯速度的关键在于电⼦移动速率快慢，HEMT中的电⼦迁移率很⾼，因此器件的跨导⼤、截⽌频率⾼、噪声低、开关速度快。
2作为低噪声应⽤的HEMT已经历了三代变化，低噪声性能⼀代⽐⼀代优异：第⼀代：AlGaAs/GaAs HEMT，12GHz下，NF为0.3dB，增益为16.7dB。
第⼆代：AlGaAs/InGaAs/GaAs HEMT (PHEMT赝⾼电⼦迁移率晶体管)，40GHz下，NF为1.1dB；60GHz下，NF为1.6dB；94GHz下，NF为2.1dB。
第三代：InP基HEMT，40GHz下，NF为0.55dB；60GHz下，NF为0.8dB；95GHz下，NF为1.3dB。
AlGaAs/GaAs HEMT的基本结构制作⼯序：在半绝缘GaAs衬底上⽣长GaAs缓冲层（约0.5µm）→⾼纯GaAs层（约60nm）→n型AlGaAs层（约60nm）→n型GaAs层（厚约50nm）→台⾯腐蚀隔离有源区→制作Au/Ge合⾦的源、漏欧姆接触电极→⼲法选择腐蚀去除栅极位置n型GaAs层→淀积Ti/Pt/Au栅电极。
图5-1 GaAs HEMT基本结构HEMT是通过栅极下⾯的肖特基势垒来控制GaAs/AlGaAs异质结中的2－DEG的浓度实现控制电流的。
