第七章 发电厂原则性热力系统二
发电厂热力系统..

二、原则性热力系统
2、原则性热力系统的表示方法:
• 在原则性热力系统图中,以规定的符号表示出工 质通过时发生状态变化的各种热力设备,如锅炉 设备、汽轮机、凝汽器、给水回热加热器、除氧 器、凝结水泵、给水泵以及疏水泵等。同类型、 同参数的设备在图上一般只画出一个。
二、原则性热力系统
3、原则性热力系统的共同点:
(二)给水系统
1、低压给水系统 • 由给水箱经下水管至给水泵进口的管道、阀门和附件等组 成。 • 低压给水管道有单母管分段制和切换母管制两种。 2、高压给水系统 • 由给水泵出口经高加到省煤器的管道、阀门和附件等组成。 • 目前,电厂中小容量机组给水泵出口侧常采用切换母管制 系统。 • 单元制给水系统是大容量机组采用较多的给水系统。其特 点是管道短,阀门少,阻力损失小,安全可靠性高,易于 集中控制。
图8—5
世界上最大的单轴超临界1200MW再热式机组的原则性热力系统
图8-6 世界上最大的双轴超临界1300MW再热式机组的原则性热力系统
三、全面性热力系统介绍
• 全面性热力系统图是一张以规定的符号详细地表 示全厂所有热力设备以及汽水管路和附件具体连 接情况的总系统图。 • 它能详尽地表明工质在完成实际工作循环可能通 过的全部主、辅热力设备,其中包括运行的和备 用的热力设备,以及一切必不可少的连接管道和 所有附件。根据全面性热力系统图,一方面能作 为设备安装和运行操作的依据,另一方面可了解 和掌握机组在不同工况和事故情况下的各种运行 方式。
一、热力系统的概念
• 原则性热力系统,表示了发电厂各主要热力设备 之间热工循环实质性的联系和热力系统的基本内 容,主要用于对发电厂工作循环进行热经济性分 析和热经济指标计算。
• 全面性热力系统表示了所有热力设备相互间的具 体联系情况,是设备安装和运行操作时的依据。
原则性热力系统与全面热力系统

原则性热力系统与全面热力系统热电厂的任务是将燃料的化学能转变为热能和电能,这种转变是由一系列设备来完成的。
将热力设备按照热力循环顺序,用管道连接起来的系统称为热力系统。
对热力系统的表示方法有下述两种。
一、原则性热力系统在热力设备中,工质按照热力循环顺序流动的系统称为原则性热力系统。
其作用是表明工质的能量转换及热量利用过程,反映热电厂能量转换过程的技术完善程度和热经济性的高低。
通过计算可以确定各设备的汽水量及热电厂的热经济指标。
原则性热力系统只表示出工质的流动过程中发生压力、温度变化所必须的工种热力设备,并且对同类型、同参数的设备只表示一个,备用设备不予绘出,设备附件一般均不表示。
原则性热力系统主要由下列各局部热力系统组成:锅炉、汽轮机及凝结器的连接系统,凝结水和给水回热加热系统,除氧器系统,补充水系统,废热回收系统及供热机组的对外供热系统等。
二、全面性热力系统热电厂的全面热力系统,是全厂所有热力设备和汽水管道及其附件相互连接的总系统。
全面性热力系统图是热电厂进行设计、施工、运行的指导性系统图之一。
全面性热力系统要按照设备的实有数量表示出全部主要设备和辅助设备,如锅炉、汽轮发电机组、各种热交换器、减温加压器、各种水泵及水箱等;也要按实际表示出热电厂的主要蒸汽系统、凝结水系统、回热加热系统、供热系统;还必须表示出各管道系统中的一切操作部件,如截止阀、调节阀、逆止阀、安全阀、水位调整器、疏水器、减温装置,高压加热器的自动盘路阀,流量计孔板等。
从而明确地反映了全厂设备的配置情况及在各种工况下的事故状态的运行方式。
附属于各设备的有机组成部分的管道系统,如汽轮机本体疏水系统,锅炉本体的汽水管道系统等,可不在全面性热力系统中表示。
对于一些次要的管道,如热电厂的疏水系统、凝结器及加热器的空气管路系统,在热力系统图中一般只标出其主要部分或部件。
若要详细地表示某部分的设备及系统,可绘制该部分设备的局部性热力系统,如主蒸汽系统、给水系统、供热系统、循环水系统等。
发电厂的原则性热力系统及画法

原则性热力系统的绘制
某凝汽式发电机组, 某凝汽式发电机组,采用两台两段式高压 加热器、两台低压加热器、 加热器、两台低压加热器、一台定压除氧器和 一台轴封加热器, 一台轴封加热器,汽轮机的第三段抽汽送至除 氧器。低压加热器的疏水采用逐级自流, 氧器。低压加热器的疏水采用逐级自流,最后 用疏水泵送入一号低加出口的主凝结水管道中。 用疏水泵送入一号低加出口的主凝结水管道中。 并采用一级排污水利用系统, 并采用一级排污水利用系统,化学补充水经浓 缩的排污水加热后送入除氧器, 缩的排污水加热后送入除氧器,排污水则排入 地沟。 地沟。
设备: 设备:
锅炉、汽轮机、凝汽器、回热加热器、除氧器、 锅炉、汽轮机、凝汽器、回热加热器、除氧器、 凝结水泵、给水泵及疏水泵等及连接管道。 凝结水泵、给水泵及疏水泵等及连接管道。
原则性热力系统的特点 同类型同参数的设备在图上只表示一个;备 同类型同参数的设备在图上只表示一个; 用设备和管路都不画出;附件一般均不表示, 用设备和管路都不画出;附件一般均不表示,额 定工况时所需的附件除外。 定工况时所需的附件除外。 反映了火电厂工质的流程和热力设备之间的 有机联系;表明了工质的能量转换及热量利用过 有机联系; 程。
表明了工质的能量转换及热量利用过1一锅炉2一汽轮机3一发电机4凝汽器5一凝结水泵6低压加热器7一疏水泵8一除氧器9一给水泵10一高压加热器11一连续排污扩容12一排污水冷却器13一地沟200mw机组的原则性热力系统300mw机组的原则性热力系统cc2590型供热式汽轮机原则性热力系统抽气器轴封加热器热网水泵回水泵减温减压器注意
N25-35- N25-35-7型机组的原则性热力系统
1一锅炉 2一汽轮机 3一发电机 4-凝汽器 5一凝结水泵 6-低压加热器 7一疏水泵 8一除氧器 9一给水泵 10一高压加热器 10一高压加热器 11一连续排污扩容 11一连续排污扩容 器 12一排污水冷却器 12一排污水冷却器 13一地沟 13一地沟
第七章 发电厂全面热力系统

汽轮机本体疏水系统采用集中疏水管接至紧 贴在凝汽器外侧的矩形本体疏水扩容器,扩容 冷却后汽水两侧进入凝汽器。
四、典型机组的汽轮机本体疏水系统 300MW机组汽轮机本体疏水系统
第九节 辅助蒸汽系统
一、辅助蒸汽系统的作用及组成 辅助蒸汽系统的作用是保证机组在各种运
启动疏水 经常疏水 自由疏水或放水。
二、汽轮机本体疏水系统 疏水点的设置 疏水装置及控制 疏水管道的布置
三、本体疏水系统的形式 汽轮机本体疏水按高、中、低压三种参数分
别接入 3 台高、中、低压本体疏水扩容器,疏 水经扩容器扩容后分汽水两侧进入凝汽器。
汽轮机本体疏水按不同压力参数设置多管道 连接于集中疏水管,然后进入凝汽器。
二、典型机组的轴封系统 600MW机组自密封式轴封系统
1000MW机组的轴封系统
第八节 汽轮机本体疏水系统
一、本体疏水系统的作用 为了有效地防止汽轮机进水事故和管道中积
水而引起的水冲击,必须及时把汽缸和蒸汽管 道中存积的凝结水排出,以确保机组安全运行。 同时还可以回收洁净的凝结水,而这对提高机 组的经济性是有利的。
1000MW超超临界机组高压加热器的 疏水与放气系统
1000MW超超临界机组低压加热器的 疏水与放气系统
第七节 汽轮机的轴封系统
一、轴封系统的作用及形式
汽封只能减小漏气(汽)量,而不能阻止 蒸汽漏出汽缸和空气漏入汽缸;为了阻止蒸 汽漏出汽缸和空气漏入汽缸,汽轮机的轴封 必须配置轴封系统,它由轴封供汽系统和轴 封抽汽系统组成。
一、蒸汽供热系统
对外直接供汽方式的原则性热力系统
对外间接供汽方式的原则性热力系统
第七章(原则性热力系统)

三、计算方法与步骤 1.计算方法的分类 ①按基于热力学定律情况分: 基于热力学第一定法和基于热力学第二定律法 ②按计算工具分,手工计算法和电子计算机计算 ③按给定参数分为定功率法、定流量法。 ④按热平衡情况分为正热平衡计算法、反热平衡计算法(热效 率的正反向计算)。 2.全厂热力计算与机组热力计算的异同 共同点: ①求解多元一次线性方程组; ②其计算原理和基本方程式是相同的 ; ③均可用汽水流量的绝对量或相对量计算; ④两者计算的步骤也是类似
2.选择汽轮机 :型式(背压,凝汽),单机、全厂容量(30, 60),参数(随负荷定), 3.绘发电厂原则性热力系统图:汽机锅炉型式,一二次蒸汽参 数和回热参数及疏水方式,确定:排污扩容系统,除氧器及给 水泵等系统,辅助设备(轴封冷却器及暖风器连接方式) 4.发电厂原则性热力系统计算 (见后面) 5.选择锅炉(由汽机最大工况进汽量及富裕量,一机一炉单元) 6.选择热力辅助设备(轴封冷却器及暖风器连接方式) 第二节 发电厂原则性热力系统举例 一、国产机组原则性热力系统 二、我国安装的进口火电设备的发电厂原则性热力系统 三、国外几个代表性火电厂的发电厂原则性热力系统
发电厂的设计程序为:初步可行性研究,可行性研究,初步设计,施工图设计,拟 定发电厂原则性热力系统是火电厂可行性研究及初步设计中热机部分的主要内容
Hale Waihona Puke 初步可行性研究(型式、容量及其规划容量 ) 可行性研究,初步设计,施工图设计。
拟定发电厂原则性热力系统的主要内容及其步骤如下 (1)确定发电厂的型式及规划容量 ,凝汽式或热电厂; 并网?基本负荷?中间负荷?调峰负荷,结合资源和环境考虑
N300-16.7/538/538型机组的发电厂原则性热力系统
第三节 发电厂原则性热力系统的计算 一、计算目的 发电厂原则性热力系统针对全厂,简称全厂热力系统计算,是 回热系统热力计算(即机组原则性热力计算)的扩展,与之既有联 系又有区别。 目的:确定电厂某一运行方式时的各项汽水流量及其参数,该 工况的发电量、供热量及其全厂热经济性指标,以分析其安全性和 经济性。

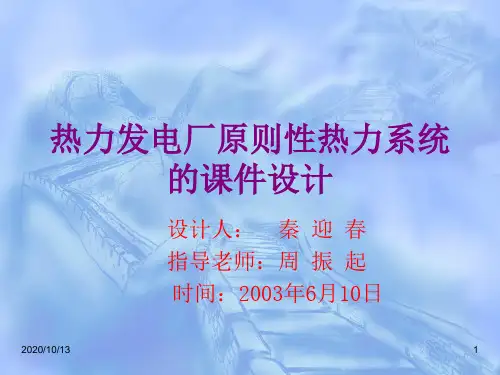

热力发电厂原则性热力系统的课件设计

2020/10/13
7
图3-2 宝钢电厂150MW燃气-蒸汽联合循环热电 合供装置的原则性热力系统
除氧器
中压汽包 高压汽包
烟囱 给水泵
发电机 蒸汽轮机
煤气冷却器
煤气压缩机
高压
低压
燃烧器 燃气轮机
公司送气
煤气 电除尘 补水
煤气加热器
轴加 中间冷却器
过滤器 大气
2020/10/13
8
宝钢电厂150MW燃气-蒸汽联合循环热电合 供装置的原则性热力系统的特点
▪ 接近大气压的高炉煤气,先经湿式除尘器,再经两级压缩机, 将其压力压缩到略高于空气压气机的出口压力
▪ 在余热锅炉中,燃气轮机来排气将水加热成三个压力等级的 蒸汽,且分别进入汽轮机的高,中,低压缸的进汽口,排气 温度降至110摄氏度后送往烟囱
▪ 该装置的总输出功率为150MW,总效率为45.52%
2020/10/13
2
15-排污扩容器
空气
9
干燥煤用热烟气
1
12
10 排烟
16-排污冷却器
2020/10/13
10
我国贾汪15MWPFCC-CC中试电站 原则性热力系统的特点
▪ 结构简单 ▪ 燃烧洁净煤 ▪ 热效率高 ▪ 装置紧凑
2020/10/13
11
图3-5 IGCC系统示意图
煤
1
2
3
6
4
5
7
2020/10/13
投资低,燃用廉价高硫煤,多采用多联产系统
2020/10/13
13
图3-6 Cool Water IGCC系统组成示意图
单体硫回收
氧 制氧站
煤 1000t/d
第七章 热力系统
→排挤低压抽汽→热经济性↓
2)由于疏水管中汽水两相流→对疏水阀及疏水管弯头产生严重 的冲蚀→影响安全
3)卧式:使疏水冷却段入口端露出水面→导致推动疏水通过该 段虹吸受破坏,且凝结段汽水同时冲向疏水冷却段→冲蚀 该段管子外壁
措施:检查疏水自动调节装置 ⑵传热端差;一般3 – 6℃,大机组采用蒸汽冷却段→传热端差
第七章 热力系统
回热加热器 除氧器 旁路系统 主蒸汽系统 给水与凝结水系统 原则性热力系统 全面性热力系统
回热加热器
经济性: 1.减少了冷源损失 2.提高了给水温度
类型: 1.按布置方式 卧式,传热效果好,大机组采用 立式,节省占地面积 2.按水侧压力:高加,低加
除氧器的运行方式
定压运行:抽汽管道上需装自动压力调节器, 节流损失大,系统复杂,低负荷时,还要切换到 高一级抽汽,损失更大
滑压运行:可以更好的作为一级回热抽汽器 使用,抽汽点布置得更加合理.经济性好.
但是,要注意:负荷增大时防除氧效果恶化; 负荷降低时防给水泵汽蚀。
五、除氧器运行 (一)除氧器的运行方式分: 1)定压运行-指除氧器在运行过程中其工作压力始终保持定值 2)滑压运行-指除氧器的运行压力不是恒定的,而是随机组负荷
无头除氧器
a)除氧效果好、运行平稳可靠。其出水含氧量<5μg/l;适 应负荷变化的能力较强,负荷的允许的变化范围为10~ 110%之间,在此范围均能保证上述除氧效果。
b)使用寿命长。由于取消了除氧头,因而避免了除氧水箱 支撑除氧头处产生的应力所产生的裂纹,增加了除氧器的 使用寿命。
3.按传热方式: 混合式---除氧器,热经济性好,需设置水泵 表面式---高低加,存在端差
发电厂原则性热力系统计算
发电厂原则性热力系统计算举例
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
热力发电厂课程设计
设计题目:600/660MW凝汽式机组全 厂原则性热力系统计算
34
• 原则性热力系统的定义:
又称为计算热力系统,以规定的符号来表示工质按某种热 力循环顺序流经的各种热力设备之间联系的线路图。 特点: 表明能量转换与利用的基本过程,它反映了发电厂动 力循环中工质的基本流程、能量转换与利用过程的完善程度 。简捷、清晰是它的特点,在相同参数下凡是热力过程重复 、作用相同的设备、管道均不画出。
35
一 设计内容组成 说明书部分(80%)+图纸部分(20%) 原始资料
汽轮机型式及参数; 回热加热系统参数; 锅炉型式及参数; 其他数据; 简化条件。
36
热力系统计算步骤
(一)汽水平衡计算 1. 全厂补水率(根据全厂汽水平衡) 2. 给水系数 3. 各小汽流流量系数
(七)低压加热器各级抽汽系数计算 1. 计算各级低压加热器的抽汽系数 2. 计算各级低压加热机的疏水系数
39
(八)凝汽系数计算 1. 小汽机抽汽系数 2. 由凝汽器的质量平衡计算凝汽系数 3. 由汽轮机汽侧平衡校核凝汽系数(要求相对误差不超过±0.2%) (九)汽轮机内功计算 1. 凝汽流做功 2. 抽汽流做功 3. 附加功量 4. 汽轮机内功
6
3)计算步骤也不完全一样
为便于计算,凡对回热系统有影响的外部系统,如辅助热力 系统中的锅炉连续排污利用系统、对外供热系统等,应先进 行计算。按照“先外后内,由高到低”低顺序进行。 以凝汽式发电厂为例: ① 整理原始资料 ② 按“先外后内,先高后低”顺序计算
《热力发电厂》课程教学大纲(本科)
热力发电厂Thermal power plant课程代码:02410070学分:2.5学时:40 (其中:课堂教学学时:40实验学时:0上机学时:0课程实践学时:0)先修课程:工程热力学,传热学,流体力学,汽轮机适用专业:热能工程教材:《热力发电厂》郑体宽中国电力出版社2001年3月第1版一、课程性质与课程目标(-)课程性质(需说明课程对人才培养方面的贡献)《热力发电厂》阐述动力循环的基本原理和热经济性分析的基本方法及其在发电厂中的应用,着重介绍国内600MW及以上大型机组以及热力系统。
《热力发电厂》是针对电厂热能及自动化专业的专业必修课程。
(二)课程目标(根据课程特点和对毕业要求的贡献,确定课程目标。
应包括知识目标和能力目标。
)课程目标1:发电厂的热经济性及分析方法课程目标2:提高电厂热经济性的途径课程目标3:新型动力循环课程目标4:发电厂原则性热力系统及全面性热力系统计算注:工程类专业通识课程的课程目标应覆盖相应的工程教育认证毕业要求通用标准;(三)课程目标与专业毕业要求指标点的对应关系(认证专业专业必修课程填写)本课程支撑专业培养计划中毕业要求指标点1-1……m-n1.毕业要求1-1:2.毕业要求……注:课程目标与毕业要求指标点对接的单元格中可输入“「',也可标注“H、M、L”。
第一章热力发电厂的评价(-)教学内容第一节热力发电厂的安全可靠性第二节火力发电厂的环保评价第三节热力发电厂热经济性评价第四节凝汽式发电厂的热经济性指标第五节发电厂的技术经济比较与经济效益的指标体系第六节我国能源和电力工业的可持续发展(二)教学要求讲解热力发电厂评价的相关技术指标。
(三)重点和难点各种专业术语的含义及计算公式。
第二章热力发电厂的蒸汽参数及其循环(一)教学内容第一节提高蒸汽初参数第二节降低蒸汽终参数第三节给水回热循环第四节蒸汽再热循环第五节热电联产循环(二)教学要求定性分析各种参数变化对热力发电厂热经济性影响。
热电第七章PPT课件
05.12.2020
热力发电厂
第9页
5、选择锅炉
煤质、Po×1.05、to+3、Prh、Do×1.1
环保、除尘脱硫、经济性、供热负荷、匹配 (1机1炉,1机多炉)等
炉型←煤质、环保、排污、经济性 参数:Po×1.05、to+3、Prh+3 、Do×1.1
凝汽式1机1炉
台数
匹配
供热式 1机多炉
05.12.2020
汽轮机的型式和锅炉的型式
连续排污、除氧器及系统、给水泵及系统、补水系统、辅助 加热系统
05.12.2020
热力发电厂
第8页
4、发电厂原则性热力系统计算→αi、αc、Yi、β,、Di,、 Dc,、Do,、do、ηcp、qcp、bscp
容量、参数、变化过程、安全、经济性
选择热力设备的一般原则
环保、型号和台数
5.世界上最大容量4400MW热力发电厂原则性热力系统
6.燃气-蒸汽联合循环发电、供热电厂原则性热力系统
05.12.2020
热力发电厂
第20页
05.12.2020
热力发电厂
第21页
05.12.2020
热力发电厂ຫໍສະໝຸດ 第22页05.12.2020
热力发电厂
第23页
05.12.2020
热力发电厂
第24页
05.12.2020
热力发电厂
第5页
二、编制原则性热力系统的主要步骤
1、编制程序:
初步可研(型式、容量、地址、功能)→可行性研 究(项目建议书、安评、环评、经评、能评)→初步设 计→施工图设计
原则性热力系统的作用→计算热经济性指标、选 择管道和主辅设备、绘制全面性热力系统
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
12
三、计算方法与步骤
(3)计算步骤 ) 整理原始资料, ① 整理原始资料,编制汽水参数表 若未给定锅炉效率,可参考同参数、同容量、燃用煤 若未给定锅炉效率,可参考同参数、同容量、 种相同的同类锅炉效率选取 汽包压力未给定时,近似取为过热器出口压力1.25倍 汽包压力未给定时,近似取为过热器出口压力1.25倍 1.25 锅炉连排压力视扩容蒸汽引至何级加热器而定, 锅炉连排压力视扩容蒸汽引至何级加热器而定,若引 至除氧器,需考虑除氧器滑压或定压运行方式而定,并 至除氧器,需考虑除氧器滑压或定压运行方式而定, 选取合适压损 ② 按先“由外到内”,再“从高到低”顺序计算 按先“由外到内” 从高到低” 汽轮机汽耗、热耗、 ③ 汽轮机汽耗、热耗、锅炉热负荷及管道效率计算 ④ 全厂热经济指标计算
5
二、计算所需原始资料
(4)给定工况下辅助热力系统的有关数据: 给定工况下辅助热力系统的有关数据: 化学补充水温、暖风器、厂内采暖、 化学补充水温、暖风器、厂内采暖、生水加热器等耗 汽量及其参数, 汽量及其参数,驱动给水泵和风机的小汽轮机的耗汽量及 其参数(或小汽轮机的功率、相对内效率、 其参数(或小汽轮机的功率、相对内效率、进出口蒸汽参 数和给水泵、风机的效率等),厂用汽水损失, ),厂用汽水损失 数和给水泵、风机的效率等),厂用汽水损失,锅炉连续 排污扩容器及其冷却器的参数、效率。 排污扩容器及其冷却器的参数、效率。 对供采暖的热电厂还应有热水网温度调节图、 对供采暖的热电厂还应有热水网温度调节图、热负荷 与室外温度关系图( 与室外温度关系图(或给定工况下热网加热器进出口水 )、热网加热器效率 热网效率。 热网加热器效率、 温)、热网加热器效率、热网效率。
机组型式 初参数 K-800-240-5型机组 p0=23.5MPa(240ata) , t0=540℃
t 高压缸排汽 p rh⋅i = p 2 = 3.82 MPa,rh⋅i = t 2 = 284 ℃
再热参数 中压缸进汽prh=p′2=3.34MPa,trh=540℃ 平均排汽压力pc=0.0036MPa(pc1=0.0032MPa, pc2=0.004MPa) 800MW 1号高压加热器出口处270℃,3号高压加热器外置式蒸汽 冷却器出口处275℃
8
三、计算方法与步骤
(2)与机组原则性热力计算区别 ) ④ 某些物理概念 1)汽轮机汽耗:不仅只包括参与做功的蒸汽量D0,还 汽轮机汽耗:不仅只包括参与做功的蒸汽量D 包括与汽轮机运行有关的非做功汽耗,如门杆漏汽D 包括与汽轮机运行有关的非做功汽耗,如门杆漏汽Dlv, 射汽抽气器汽耗量D 轴封汽耗量D 射汽抽气器汽耗量Dej,轴封汽耗量Dsg 汽轮机汽耗量 锅炉蒸发量 全厂补水量 全厂给水量
K-800-240-5型机组额定工况时回热抽汽参数
17
四 汽封系统及其参数
(一)主机汽封及其参数
主机汽封系统如图所示,其参数如表所示。 α 主机汽封用汽还有: g1 = 0.0006, α g 2 = 0.0004 , α g 3 = 0.0006, α g 4 = 0.0004, α g 5 = 0.0003, α g 6 = 0.0003
c Q0 = D0/ h0 + Drh q rh + D f h // + Dma hw,ma − D fw h fw f c = D0/ (h0 − h fw ) + Drh q rh + D f (h // − h fw ) − Dma (h fw − hw,ma ) f
11
三、计算方法与步骤
K-800-240-5型机组汽封系统的参数
项目
主汽门杆漏汽
o α lv1
二次汽门杆漏汽
至H4
H轴封加热器
符号
o α lv2
αlo⋅rh
0.003
rh α lv1
rh α lv2
α lv
αg1~2
0.001
αsg1
0.001
αsg2 0.002
αej 0.0008
流量
0.0004
0.002
13
第四节 发电厂原则性热力系统计算举例
例题:超临界800MW一次中间再热凝汽式汽轮机发电厂原则性热力系统计算 已知:发电厂原则性热力系统图
14
一 汽轮机型式和参数
俄罗斯800MW超临界机组为单轴、五缸(高中低压缸均为分流)、六排汽、 一次再热、凝汽式汽轮发电机组,配直流锅炉。 汽轮机的具体型式和参数如下表所示:
3
二、计算所需原始资料
(1)计算条件下发电厂原则性热力系统图 ) (2)给定的电厂计算工况: )给定的电厂计算工况: 对凝汽式电厂是指全厂电负荷或锅炉蒸发量。 对凝汽式电厂是指全厂电负荷或锅炉蒸发量。 汽轮机通常以最大负荷、额定负荷、经济负荷、冷却 汽轮机通常以最大负荷、额定负荷、经济负荷、 水温升高至33℃时的夏季最大负荷、二阀全开负荷、 水温升高至 ℃时的夏季最大负荷、二阀全开负荷、一阀 全开负荷等作为计算工况。 全开负荷等作为计算工况。 锅炉则以额定蒸发量D 锅炉则以额定蒸发量Db、90%Db 、70%Db 、50%Db等作 为计算工况。 为计算工况。 对于热电厂是指全厂电负荷、热负荷或锅炉蒸发量。 对于热电厂是指全厂电负荷、热负荷或锅炉蒸发量。
第三节 发电厂原则性热力系统计算
一、计算背景及目的 二、计算所需原始资料 三、计算方法与步骤
1
一、计算背景及目的
计算背景: 计算背景: (1)论证发电厂原则性热力系统的新方案; )论证发电厂原则性热力系统的新方案; (2)新型汽轮机本体的定型设计; )新型汽轮机本体的定型设计; (3)设计电厂采用非标准设计; )设计电厂采用非标准设计; (4)扩建电厂设计时,新旧设备共用的热力系统; )扩建电厂设计时,新旧设备共用的热力系统; (5)运行电厂对原有热力系统作较大改进; )运行电厂对原有热力系统作较大改进; (6)分析研究发电厂热力设备的某一特殊运行方式 )
0.0003 0.0003 0.0023 0.0014
比焓, kJ/kg
3323
3543
3352
2762.9
3010
2800
2750
2762.9
18
K-800-240-5型机组汽封系统
19
(二)小汽机汽封、给水泵密封水及其参数 小汽机汽封、 小汽机汽封
小汽机汽封系统、给水泵密封水系统如图所示,其参数如 表所示。
/ D fw = Db + Dbl = D0/ + Dl + Dbl + D f = D0/ + Dma + D f
9
D0/ = D0 + Dsg
' Db = D 0 + Dl
/ Dma = Dbl + Dl
三、计算方法与步骤
10
三、计算方法与步骤
(2)与机组原则性热力计算区别: )与机组原则性热力计算区别: ④ 某些物理概念 2)汽轮机热耗:由于全厂物质平衡的变化和辅助热力 汽轮机热耗: 系统引入汽轮机回热系统时带有热量, 系统引入汽轮机回热系统时带有热量,汽轮机热耗也发生 变化。 变化。 机组计算: 机组计算: Q0 = D0 ( h0 − h fw ) + Drh q rh 全厂计算: 全厂计算:
回 热 抽 汽 参 数 项 目 一 加热器编号 H1 6.1 346 二 H2 3.82 284 三 H3 2.03 469 四 H4 (HD) 1.02 379 五 H5 六 H6 七 H7 八 H8 0.0189 x=94.1
抽汽压力,MPa 抽汽温度,℃
0.505 0.213 0.0663 300 204 114
7
三、计算方法与步骤
(2)与机组原则性热力计算区别 ) ② 小流量蒸汽量的选取 射汽抽气器汽耗量D 射汽抽气器汽耗量Dej=0.5%D0 轴封冷却器汽耗量D 轴封冷却器汽耗量Dsg=2%D0 全厂性汽水损失D =1.5%全厂性汽水损失Dl=1.5%-3.5%Db 锅炉连续排污量D =1%锅炉连续排污量Dbl=1%-5%Db 上述蒸汽流量须折算为以D0 汽轮机进汽量) D0( 上述蒸汽流量须折算为以D0(汽轮机进汽量)为基准 的份额,前三项按取自新汽管道考虑。 的份额,前三项按取自新汽管道考虑。 ③ 计算顺序 先“由外到内”,即从供热设备(蒸汽交换器、热网加 由外到内” 即从供热设备(蒸汽交换器、 热器) 水处理设备(包括蒸发器) 热器),水处理设备(包括蒸发器),锅炉连续排污扩容器 开始进行计算,而后计算机组“内部的”回热系统, 开始进行计算,而后计算机组“内部的”回热系统,仍是 从高到低” “从高到低”的顺序进行计算
ηb=0.92
原煤低位发热量ql=15660kJ/kg,根据煤质条件装有暖风器,用汽轮 机的第五段抽汽来加热空气,进出口空气温度分别为1℃、50℃,室 外气温为–5℃。暖风器的疏水经膨胀箱E,其扩容蒸汽引至7号低压 加热器,疏水引至主凝汽器出口。
16
三 回热系统及其参数
该机组回热系统采用八级回热(三高四低一除氧),末两级低压加热器为接触式 低压加热器。 额定工况时抽汽参数如表所示:
15
双压凝汽器
额定功率
给水温度
二锅炉型式和参数
锅炉型式 过热器出口蒸汽参数 Π-67型直流锅炉 pb=25MPa,tb=545℃
rh p b ⋅i = 3.74
MPa,t b
rh⋅i
= 280 ℃
锅炉再热器出入口蒸汽参数
rh rh p b ⋅o = 3.4MPa , t b ⋅o = 545 ℃
锅炉效率
2
一、计算背景及目的
计算目的: 计算目的: 确定电厂在不同负荷工况下各部分汽水流量及其参数、 确定电厂在不同负荷工况下各部分汽水流量及其参数、 发电量、供热量及其全厂热经济指标,由此衡量热力设备 发电量、供热量及其全厂热经济指标, 的完善性,热力系统的合理性, 的完善性,热力系统的合理性,运行的安全性和全厂的经 济性。 济性。 对于凝汽式发电厂, 对于凝汽式发电厂,一般计算最大电负荷和平均电负 荷两种工况,若夏季电负荷较高、而供水条件恶化,还需 荷两种工况,若夏季电负荷较高、而供水条件恶化, 计算夏季工况。 计算夏季工况。 对于仅有全年工艺热负荷的热电厂, 对于仅有全年工艺热负荷的热电厂,一般计算电热负荷 均为最大和电负荷最大、平均热负荷的工况。 均为最大和电负荷最大、平均热负荷的工况。对于采暖热 负荷的热电厂,还应计算采暖热负荷为零的夏季工况。 负荷的热电厂,还应计算采暖热负荷为零的夏季工况。
