芳烃生产工艺
芳烃分离工艺
芳烃分离工艺芳烃是指具有芳香性的碳氢化合物，如苯、甲苯、二甲苯等。
由于其具有广泛的工业应用价值，分离纯化芳烃一直是石油化工行业关注的焦点之一。
本文将介绍常见的芳烃分离工艺。
一、蒸馏法蒸馏法是最常见的分离纯化芳烃的工艺。
其基本原理是利用不同组分的沸点差异，使其在一定的温度范围内分别挥发出来，再通过冷却、凝结等方式进行分离纯化。
（1）精馏精馏是一种适用于分离芳烃的基本方法。
其主要流程为：经预处理后的混合物首先进入精馏塔，塔内通过加热，使不同组分按照行程（即距离塔底的高度）逐渐挥发出来，再通过不同高度的冷凝器进行冷却和凝华，从而得到不同纯度的芳烃。
常见的精馏工艺包括汽油精馏、苯精馏、二甲苯精馏等。
其中，苯精馏是最常见的芳烃分离工艺之一。
（2）蒸汽裂解蒸汽裂解是一种通过蒸汽作用将复杂碳氢化合物分解为较简单的组分，从而实现分离的工艺。
其主要流程为：经预处理后的混合物首先进入蒸汽裂解炉，炉内通过高温蒸汽作用，将混合物分解为较简单的碳氢化合物，然后通过冷却、凝结等方式进行分离纯化。
蒸汽裂解工艺适用于分离相对简单的芳烃，如苯、甲苯等。
近年来，随着科技的发展，基于蒸汽裂解的工艺也在不断改进和拓展，如采用纳米、微米等颗粒进行蒸汽裂解，能够获得更高的效率和更纯的产品。
二、萃取法（1）溶剂萃取溶剂萃取是一种采用溶剂与混合物反复振荡、分离的方法。
其主要流程为：经预处理后的混合物首先与一个成分具有亲和性的溶剂进行混合，然后通过反复振荡、分离等步骤，将要分离的组分从混合物中萃取出来，再通过蒸馏等方式进一步提纯。
溶剂萃取工艺适用于有机化学品的分离和提纯，如苯、甲苯等芳烃。
（2）结晶分离结晶分离是一种通过控制温度、溶剂浓度等参数实现分离的工艺。
其主要流程为：将混合物溶解在适当的溶剂中，然后通过控制温度、溶剂浓度等参数，使其中某一种组分逐渐结晶出来，从而实现分离纯化。
结晶分离工艺适用于不同组分的熔点差异较大的情况下，如对二甲苯等。

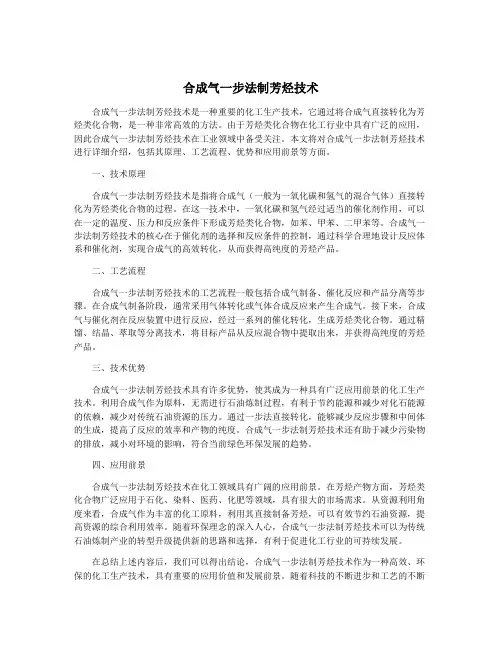

合成气一步法制芳烃技术
合成气一步法制芳烃技术合成气一步法制芳烃技术是一种重要的化工生产技术，它通过将合成气直接转化为芳烃类化合物，是一种非常高效的方法。
由于芳烃类化合物在化工行业中具有广泛的应用，因此合成气一步法制芳烃技术在工业领域中备受关注。
本文将对合成气一步法制芳烃技术进行详细介绍，包括其原理、工艺流程、优势和应用前景等方面。
一、技术原理合成气一步法制芳烃技术是指将合成气（一般为一氧化碳和氢气的混合气体）直接转化为芳烃类化合物的过程。
在这一技术中，一氧化碳和氢气经过适当的催化剂作用，可以在一定的温度、压力和反应条件下形成芳烃类化合物，如苯、甲苯、二甲苯等。
合成气一步法制芳烃技术的核心在于催化剂的选择和反应条件的控制，通过科学合理地设计反应体系和催化剂，实现合成气的高效转化，从而获得高纯度的芳烃产品。
二、工艺流程合成气一步法制芳烃技术的工艺流程一般包括合成气制备、催化反应和产品分离等步骤。
在合成气制备阶段，通常采用气体转化或气体合成反应来产生合成气。
接下来，合成气与催化剂在反应装置中进行反应，经过一系列的催化转化，生成芳烃类化合物。
通过精馏、结晶、萃取等分离技术，将目标产品从反应混合物中提取出来，并获得高纯度的芳烃产品。
三、技术优势合成气一步法制芳烃技术具有许多优势，使其成为一种具有广泛应用前景的化工生产技术。
利用合成气作为原料，无需进行石油炼制过程，有利于节约能源和减少对化石能源的依赖，减少对传统石油资源的压力。
通过一步法直接转化，能够减少反应步骤和中间体的生成，提高了反应的效率和产物的纯度。
合成气一步法制芳烃技术还有助于减少污染物的排放，减小对环境的影响，符合当前绿色环保发展的趋势。
四、应用前景合成气一步法制芳烃技术在化工领域具有广阔的应用前景。
在芳烃产物方面，芳烃类化合物广泛应用于石化、染料、医药、化肥等领域，具有很大的市场需求。
从资源利用角度来看，合成气作为丰富的化工原料，利用其直接制备芳烃，可以有效节约石油资源，提高资源的综合利用效率。
芳烃全厂工艺流程概述
浙江和邦化学有限公司25万吨/年芳烃工程1建设规模2 主项表浙江和邦化学有限公司25万吨/年芳烃工程浙江和邦化学有限公司25万吨/年芳烃工程3 生产装置3.1重油裂解装置3.1.1 概述3.1.1.1 装置概况1、装置规模：设计规模为240万吨／年，年开工时间按8000小时计。
2、原料：外购重油。
3、产品方案：主要产品为液化气、石脑油、燃料油、蜡油、焦炭、干气。
4、装置占地：263×120=31560平方米。
3.1.1.2 装置组成本装置由反应、分馏，吸收-稳定和干气、低分气、液化气脱硫三部分组成。
装置组成见表2.1-1。
表2.1-1 装置组成表浙江和邦化学有限公司25万吨/年芳烃工程2.1.1.3 重油裂解装置流程简述1、反应、分馏部分重油从装置外来，进入原料缓冲罐，经原料油泵升压后进入原料油—燃料油换热器、原料油--蜡油换热器，分别与燃料油、蜡油换热后进入闪蒸罐，闪蒸罐顶部出来的气相进入分馏塔的中下部，闪蒸罐底部出来的闪底油经闪底泵增压、闪底油-蜡油换热器换热后再返回分馏塔下段换热区，与来自焦炭塔的高温油气进行接触换热，高温油气中的循环油馏分被冷凝，原料油与冷凝的循环油一起进入分馏塔底，经辐射进料泵升压后进入加热炉对流室、辐射室，加热至500℃左右离开加热炉，经过四通阀进入焦炭塔底部。
在焦炭塔内经过高温和长时间的停留，原料油和循环油发生了一系列的热裂解和缩合等反应，最后生成焦炭和高温油气。
生成的焦炭贮存在焦炭塔内，高温油气从焦炭塔顶出来后进入分馏塔下段换热区。
进入分馏塔下段换热区的高温油气与原料油直接接触换热，冷凝出的循环油流入分馏塔底，大量油气经过洗涤段后进入分馏段，经过进一步分馏，从下往上分别分馏出蜡油、燃料油、粗石脑油和富气组分。
蜡油在塔下部抽出，经换热和冷却后一部分直接出装置，另一部分作为回流分二路返回分馏塔内。
燃料油自分馏塔中部抽出，经换热和冷却后一部分送加氢装置进行改质，另一部分作为回流分二路返回分馏塔内。
芳烃的生产-芳烃的主要生产技术可修改文字
加剂
目
CONTENTS
录
01 生产芳烃的主要工艺过程 02 芳烃之间的转化技术 03 芳烃的主要分离技术
01
生产芳烃的 主要工艺过程
生产芳烃的主要工艺过程
01
02
03
04
催化重整生 产BTX芳烃
高温裂解制 乙烯副产 BTX芳烃
煤加工副产 BTX芳烃
轻质烃芳构 化生产BTX
芳烃
生产芳烃的主要工艺过程
1.催化重整生产BTX芳烃
苯
BTX芳烃的主要来源 可以生产BTX芳烃，也可生产高辛烷
值汽油。 特点：含甲苯及二甲苯多，含苯较少，
催化重整生产BTX的产率分布与原料 组成和工艺类型有密切关系。
生产芳烃的主要工艺过程
催化重整生产工艺主要有 固定床半再生式和循环再 生式，以及移动床连续再 生式三种类型。
特点：工艺过程简单，可长时间连续运转，会腐蚀 反应器腐蚀，操作比较难控制。
芳烃之间的转化技术
02
歧化和烷基转移
以甲苯为原料通过歧化可生产 苯和二甲苯
以甲苯和C9芳烃为原料，通过 烷基转移可生产苯和二甲苯
芳烃之间的转化技术
03
甲基化
以甲苯和甲醇为原料，开发各 种工艺和催化剂，生产二甲苯
芳烃之间的转化技术
固定床半再生式工艺流程
生产芳烃的主要工艺过程
移动床连续再生式工艺流程
生产芳烃的主要工艺过程
2.高温裂解制乙烯副产BTX芳烃
BTX芳烃的第二大来源，芳烃中苯含量较多。
3.煤加工副产BTX芳烃
占比很小
4.轻质烃芳构化生产BTX芳烃
采用低碳烃类或液化石油气选择性地转化成BTX芳烃，是一个 正在开发中的技术。
石油芳烃的生产技术
石油芳烃的生产技术引言石油芳烃是指石油中含有苯环结构的化合物，它们在石油加工和化工行业中有广泛的应用。
本文将介绍石油芳烃的生产技术，包括石油中芳烃的来源、芳烃生产的主要工艺以及相关的环境和安全问题。
石油中芳烃的来源石油中的芳烃主要来自于原油中的脂肪族化合物经过热解、裂化等过程产生的副产物。
在石油加工过程中，原油首先会经过蒸馏、加热和裂化等处理，这些过程会导致原油中的脂肪族化合物分解产生芳烃。
此外，石油中的芳烃也可以通过在催化剂的作用下将脂肪族烃转化为芳烃。
芳烃生产的主要工艺裂化法裂化法是目前最常用的石油芳烃生产工艺之一。
它是通过将重质脂肪族烃在高温和催化剂的作用下分解成芳烃的过程。
裂化法可以分为热裂化和催化裂化两种。
热裂化是在高温条件下进行的，通常温度在500-600摄氏度之间。
在热裂化过程中，重质脂肪族烃中的碳-碳键会发生断裂，生成大量的芳烃。
热裂化的优点是生产过程简单，但由于高温下易产生焦炭，因此需要频繁清洗催化剂。
催化裂化是在催化剂的作用下进行的，常用的催化剂包括沸石和氧化铝等。
催化裂化的优点是生产过程温度相对较低，不易产生焦炭。
在催化裂化过程中，催化剂可以加速反应速率并改变反应产物的选择性。
然而，催化剂的选择和再生成本较高。
氢化法氢化法是一种将脂肪族烃转化为芳烃的工艺。
在氢化法中，脂肪族烃与氢气在催化剂的作用下发生加氢反应，生成相应的芳烃。
氢化法通常需要在较高的温度和压力下进行。
催化剂的选择在氢化法中起着重要的作用，常用的催化剂有铁铬催化剂和贵金属催化剂等。
氢化法相比于裂化法具有较高的选择性，可以控制芳烃的生成量和质量。
而且，氢化法的副产物较少，对环境影响较小。
然而，氢化法的能源消耗较大，加工成本也相对较高。
杂环化合物的转化杂环芳烃是一种含有其他元素（如硫、氮等）的芳烃，它们常常具有较高的环境毒性。
在石油加工中，杂环芳烃的转化是非常重要的环保工艺之一。
常用的杂环芳烃转化工艺包括氢化、氧化和加氢裂化等。
1、简述芳烃的主要来源及主要生产过程。
1、简述芳烃的主要来源及主要生产过程。
芳烃最初全部来源于煤焦化工业，但焦化芳烃在数量上、质量上都渐渐不能满足有机工业需求，为弥补不足，品质优良的石油芳烃得到迅速发展，已成为芳烃主要来源，约占全部芳烃的80%。
芳烃的主要生产过程：Ⅰ石脑油催化重整生产芳烃Ⅱ裂解汽油生产芳烃Ⅲ轻烃芳构化与重芳烃的轻质化2、芳烃的主要产品有哪些？各有何用途？芳烃主要产品有三苯（苯、甲苯、二甲苯）、C9芳烃、萘等。
苯：可以用来合成苯乙烯、环己烷、苯酚、苯胺及烷基苯等；甲苯：有机合成的优良溶剂，还可以合成异氰酸酯、甲酚，或通过歧化和脱烷基制苯。
对二甲苯：用于生产对苯二甲酸，进而生产对苯二甲酸乙二醇酯、丁二醇酯等聚酯树脂。
聚酯树脂是生产涤纶纤维、聚酯薄片，聚酯中空容器的原料。
间二甲苯：主要用途是生产对苯二甲酸及少量的间苯二腈，后者是生产杀菌剂的单体，间苯二甲酸则是生产不饱和聚酯树脂的基础原料。
邻二甲苯：主要是生产领苯二甲酸酐，进而生产增塑剂，如领苯二甲酸二辛酯、领苯二甲酸二丁酯等。
C9芳烃：目前主要分离出偏三甲苯和均三甲苯用于制偏苯三酸酐和均苯四甲酸二酐等，用于涂料，合成树脂等。
萘:主要用于生产染料、鞣料、润滑剂、杀虫剂、防蛀剂等。
3、试论芳烃转化的必要性与意义，主要的芳烃转化反应有哪些？开发芳烃的转化是为了依据市场的供求调节和平衡各种芳烃的产量，解决供需不平衡的矛盾。
主要的芳烃转化反应如下Ⅰ.异构化反应：间二甲苯转化为对二甲苯及邻二甲苯；Ⅱ.歧化反应：甲苯歧化为二甲苯。
Ⅲ.烷基化反应：苯与乙烯通过烷基化转化为乙苯；Ⅳ.脱烷基化：甲苯和氢气通过脱烷基化转化为苯。
4、试分析我国与美国、日本的芳烃生产各有何特点及其原因。
焦化芳烃生产：我国焦化芳烃主要采用硫酸精制法，少数新建大型焦化厂采用催化加氢精制法。
日本、美国的焦化厂全部采用催化加氢精制法。
石油芳烃的生产：目前以石油为原料是生产芳烃主要方法，美国资源丰富，苯的需求量也较大，需通过甲苯脱烷基制苯补充苯的不足，而对二甲苯与邻二甲苯主要从催化重整油中分离而得，很少采用烷基转移与二甲苯异构化等工艺过程。
芳烃工艺生产基本原理(最终版)
芳烃生产基本原理：以乙烯装置产品加氢汽油为原料，采用环丁枫为萃取剂，将其分离为芳烃和抽余油，再用精馏的方法将芳烃分离为苯、甲苯、二甲苯、碳九芳烃。
加氢汽油是含有C6~~C9的碳氢化合物的混合物，芳烃占60~~70%，非芳烃占30~~40%。
非芳烃有直连烃、环烷烃、烯烃。
芳烃有苯、甲苯、二甲苯、C9芳烃。
由于芳烃与非芳烃碳数目相同、沸点接近一般的精馏的方法很难分离。
故用环丁枫对加氢汽油进行液—液萃取，芳烃几乎全部溶解在溶剂中，而非芳烃不溶于溶剂中形成一个抽余项（抽余油）这样加氢汽油被分为两部分。
一部分含有芳烃的富溶剂，一部分含有非芳烃的抽余油。
含有芳烃的溶剂经减压精馏得混合芳烃，经白土塔处理去掉芳烃，利用混合芳烃组分沸点的不同精馏分离得苯、甲苯、二甲苯等芳烃产品。
主要有白土塔、苯塔、甲苯塔、二甲苯塔等塔器。
工艺流程：装置分为两个工段：抽提工段和精馏工段抽提工段是原料油中芳烃和非芳烃在溶剂环丁枫抽提及抽提蒸馏的作用下进行分离得过程。
主要包括抽提塔、抽余油分馏塔（停）、抽余油水洗塔、抽出液提馏塔、溶剂回收塔、水汽提塔、溶剂再生塔七个设备。
产品为抽余油和混合芳烃。
精馏工段将混和芳烃用蒸馏的方法分离为苯、甲苯、二甲苯。
抽提工艺：来自G单元GS-6加氢汽油原料从从T---301(48塔板)中部进入塔内，溶剂（环丁砜）从塔顶进入。
溶剂与从中部进入的裂解汽油逆向接触芳烃相（苯、甲苯、C8芳烃）与非芳烃分配系数大不相同，经过多级平衡后，芳烃组分富集在溶剂相中而达到芳烃与非芳烃分离的目的。
（非芳烃为抽余油）注：加氢汽油组份芳烃三苯占70~80%左右;非芳烃为抽余油含C5、C6、B、C7、T、C8、P—X、O—X、STY、C9芳烃在2.0~15.0%左右。
从T-301塔顶抽提出来的为抽余油（XFS—2）进入T—302抽余油水洗塔除去溶剂（环丁砜）水洗以后环丁砜<5PPM塔底的水液去T—305水汽提塔X FS—11分析PH值6.0~~8.0、（X FS—3 分析项目、XFS—1 分析项目）注：T---302上部塔板为烃、下（水）循环回路，提高水洗效果（洗涤水来自T---304塔冷凝水）T—302塔顶少量的烃相进入T---304顶回流。
芳烃工艺技术
芳烃工艺技术芳烃是一类具有特殊结构和性质的有机化合物，其具有重要的工业应用价值。
芳烃工艺技术就是利用化学反应和物理操作等手段来生产芳烃的过程。
本文将介绍芳烃工艺技术的基本原理和主要工艺过程。
芳烃工艺技术的基本原理是通过合成反应将原料转化为芳烃。
常见的芳烃工艺包括裂解、氢化、烷基化和芳构筑法等。
裂解是指将高分子烃类通过高温和催化剂的作用分解成较低分子量的芳烃。
氢化是指利用氢气作为还原剂将不饱和烃类转化为芳烃。
烷基化是指将烷烃与芳烃原料经过催化剂的作用反应生成芳烃。
芳构筑法是指利用芳烃化合物的部分原子构建适当的空间结构形成新的芳烃化合物。
芳烃工艺技术的主要工艺过程可以分为前处理、反应和分离三个阶段。
前处理主要是将原料进行预处理，如去除杂质、脱水和脱硫等。
反应阶段是将经过前处理的原料与催化剂进行化学反应，生成目标芳烃。
分离阶段是将反应产物中的芳烃与其他组分进行分离和纯化，以得到高纯度的芳烃产物。
芳烃工艺技术在工业应用中有广泛的用途。
其中，苯、甲苯和二甲苯是常见的芳烃产品，广泛用于化学工业的原料、溶剂和燃料添加剂等方面。
苯还可以用于制备一些重要的有机化合物，如酚、邻苯二甲酸等。
另外，芳烃还可以用于生产合成纤维、塑料、橡胶和颜料等。
芳烃工艺技术虽然具有广泛的应用前景，但也存在一些挑战和问题。
首先，芳烃工艺技术的催化剂选择和开发是关键，需要考虑催化剂的活性、选择性和稳定性等因素。
其次，芳烃工艺技术的环保性和安全性也是需要考虑的重要因素，需要控制对环境的污染和对操作人员的安全风险。
最后，芳烃工艺技术的经济性也是需要关注的问题，包括原料成本、能源消耗和工艺优化等方面。
综上所述，芳烃工艺技术是一项复杂而重要的工艺技术。
通过合理选择和优化工艺条件，可以实现高效、高选择性和环保的芳烃生产。
随着科学技术的进步和工艺技术的不断发展，芳烃工艺技术将为巨大的经济和社会效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芳烃生产工艺
芳烃是一类重要的有机化学物质，广泛应用于石油化工、医药、染料和香料等领域。
其主要生产工艺有煤焦化法、石油裂化法和煤炭气化法等，下面就分别介绍一下这几种工艺。
煤焦化法是生产芳烃的传统工艺，它是利用煤炭作为原料通过高温热解来制得芳烃。
首先，将煤炭粉碎成小颗粒，然后在高温下进行干馏，煤中的有机物质就会分解为气体、液体和固体三相产物。
其中，液体相主要是芳烃。
接下来，通过精馏和分离工艺，将液体相中的芳烃进一步提纯，得到所需产品。
石油裂化法是目前较为主流的芳烃生产工艺，它是将石油裂解成较小分子量的烃类，再经过一系列化学反应得到芳烃。
具体来说，将石油加热至高温后通过催化剂的作用裂解成低碳烃和芳烃。
然后，利用催化剂进一步对低碳烃进行分子重构，合成所需的芳烃。
最后，通过分离和提纯工艺，得到高纯度的芳烃产品。
煤炭气化法是一种将固体煤炭转化为合成气，再经过一系列反应制得芳烃的工艺。
首先，将煤炭粉碎后与氧气或水蒸气加热至高温进行气化，生成一氧化碳和氢气的混合气体，即合成气。
然后，利用催化剂将合成气进行转化，生成芳烃。
最后，采用分离和提纯工艺对得到的芳烃进行处理，得到高纯度的产品。
这几种生产芳烃的工艺各有优势和适用范围。
煤焦化法适用于煤炭资源丰富的地区，但由于其对环境的污染较严重，目前已逐渐被替代。
石油裂化法在石油资源丰富的地区得到了广泛应
用，其产品质量较好，生产效率高。
煤炭气化法则可利用煤炭资源生产芳烃，但由于气化过程较为复杂，成本较高，目前尚未形成大规模工业生产。
总的来说，芳烃的生产工艺涉及高温、催化和分离等多个环节，不同的工艺具有不同的适用范围和优势。
随着科技的进步，未来可能会有更多的新工艺被开发出来，以提高生产效率和降低对环境的影响。
