安吉尔Y09 软水机说明书
软水器操作说明书
全自动软化水设备操作使用手册上海华科水处理设备厂目录一、产品概述二、工作流程三、安装和运行四、设备安装示意图五、调试步骤六、故障的排除产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
由于 FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（ Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.25 Mpa-0.6Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：双罐并联，一用一备再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂。
我公司将为用户提供完善的技术服务及售后服务。
1.工作位置工作位置罐的转换硬水从入口进入控制阀进入第一个树脂罐，经过上布水器向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至控制阀经过流量计流出，第二个树脂罐进行再生准备工作。
硬水由控制阀经过连接管进入第二个树脂罐，经过树脂层，经过下布水器沿中心管向上返回，再经连接管回到控制阀经过流量计流出；第一个树脂脱离软化水流线路，准备再生。
工作流程图反洗状态盐吸位置第二罐处理好的软化水由连接管进入控制阀，向下经中心管、下布水器进入第一个树脂罐罐内，再向上经树脂层、控制阀排污口排出，第一罐的树脂床得到反洗。
慢速清洗位置第二罐处理好的软化水由连接管进入控制阀的注水器，流过射流器喷嘴产生负压，从盐箱吸入盐水进入第一树脂罐。
盐水向下流经树脂层，穿过下布水器，沿中心管向上，并从排污口排出。
全自动软水器说明书
全自动软水器说明书The document was prepared on January 2, 2021一操作规范1.安装要求：1 软水器要应安放在牢固的水泥平台上,附近应设有排水道,且排水管的排水量应和软水器的排水量相配.2 储盐箱盐筒应安放在靠近树脂罐的地方,两者间距不大于200MM,并尽量缩短吸盐管的长度.3 软水器与加热设备直接相连时,应保持3米以上的管距并安装单向阀.4 储盐罐的放置应便于再生剂的补充.5 设备附近应当留有操作及检查修的空间.2.管道连接：1 管道的连接请参照当地施工规范的有关内容.2 按照控制阀口径连接进口出水管.3 进出水管应装有手动阀门,进出水管之间应装有旁通阀,出水管应安装取样阀,进水管道建议安装Y型过滤器.4 尽量缩短排水管的长度,减少弯度,控制阀与排水道距离不超过2米.5 排水管与排水道连接时,必须使排水管与排水道的水面保持一定的空间,防止活水被子虹吸返回软水器.6 排水管道中不得安装各类阀门.7 盐水管的连接一定要保持良好的密封性,否则会影响软水器的再生效果.8 在盐水罐的预留孔位上安装溢流口,并配接头塑料管用户自购,引至排水道..9 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀.3.电气连接：1 确认控制阀的电气参数与电源一致.2 将插头插入与相配插座.3 电源插座不应受附近开关的控制.4.树脂的装填：1 树脂装前应将中心管收集管带布水器放入树脂罐中央,此时应用胶带封住中心管,防止石英砂和树脂进入中心管2 将石英砂按规定的量丛中心管周围的空隙投入树脂罐,并使之在罐底埔平.3 将处理好的树脂阳树脂按照规定的装填量丛中心管周围投入树脂罐.4 上述操作应使中心管始终保持在树脂罐的中央位置.5 取下中心管的封口胶带.6 将控制阀的承插口对正中心管,小心地顺时针转动控制阀.注意：在旋转须在中心管口部涂擦润滑剂,一定要确保中心管插入阀体直至控制阀旋紧在罐体接口上.4 调试篇1 缓慢地打开进水阀至1/4开启处,注意：阀门开启过快树脂会流失此时可以听到空气从排水管排出的声音.2 待空气排净后,全部开启进水阀.3 接通电源,旋转手动再生钮,按步骤将旋钮转至盐箱补水位置给盐箱补水.注意：检查盐水水位是否符合设计要求4 加入再生用盐将盐加满.注意：严禁使用精制加碘细盐作为再生用盐再生液浓度一般在10%左右.盐箱要一直见盐1加仑水可溶解3磅盐浓度在26.4%.5 待盐溶解后一般4个小时旋转手动再生钮,启动再生一次.6 从取样阀放去水样进行水质分析,合格后即投入运行.7 按照操作要求设定时间型或流量型的再生周期.二常见问题及解决方法12356789三设备维护与保养A、检查：1.外观：是否有明显损坏处.2.电路：是否有短路或掉线.及接触不良.3.时间设定：是否有设定值偏差过大.4.零件及配件：是否有缺少或卸下.5.动作：旋转启动按钮至反洗状态,看电机是否正常动作和位置是否正确.在确定以上各项没有问题B、维护：1、外观：其本上损坏看具体情况,进行修复.2、电路：参照说明书,进行修复.3、时间设定：最小设定值为反洗和正洗是1根针8小时,吸盐是2根1.5小时.4、零件及配件：如缺少零配件,则能随便启动阀门.5、动作：在确定以上各项没有问题后,阀杆动作位置与电动机转动位置是否一致.阀杆标准动作位置为：反洗;阀芯拉出尺寸为2-15/16“,吸盐和慢冲洗;阀芯拉出为2”,正洗;阀芯拉尺寸为1-1/2“,工作正常驻出水;阀芯全部推入阀体.注意：安装中心管长度应低于桶体口平面1/8“~1/4“或3.2~6.4mm千万不要超出桶体口平面.c运行保养软化水设备运行中应做好以下几方面的维护保养工作：①、保证输入的电压电流稳定,防止电控装置烧损.电控装置外部应安装密封罩,防止受潮和水浸.②、定期向盐箱内加固体颗粒食盐严禁加精盐或加碘盐,必须保证盐箱内食盐溶液处于过饱和状态.加盐时要注意不要将固体颗粒食盐撒入到盐井内,防止在盐阀上结生盐桥,堵塞吸盐管路.由于固体颗粒食盐中含有一定量的杂质,大量的杂质会沉积在盐箱底部,堵塞盐阀,所以要定期清理盐箱底部的杂质.清洗时可打开盐箱底部的排污阀,用清水冲洗直至无杂质流出为止,盐箱的清洗周期应根据固体颗粒食盐的杂质含量来确定.③、定期检查射流器及吸盐管路的气密性,防止漏气而影响再生效果.④、每年要将软水器拆卸一次,清理上下布水器及石英砂垫层内的杂质,并检查树脂的损耗量和交换能力,更换老化严重的树脂,对于铁中毒的树脂可用盐酸溶液进行复苏.d故障维修软化水设备维修中常用的工具有：螺丝刀、尖嘴钳子、扳手、万用表等.当软水设备出现出水硬度超标时,主要有以下三方面的原因：①、软水设备机械故障,造成设备无法正常工作；②、树脂老化或失效,工作交换容量下降,应定期更换老化严重或失效的树脂；③、由于进水情况发生变化,造成软水器参数设置不正确,应定期根据进水情况,对软水器进行运行调试.。

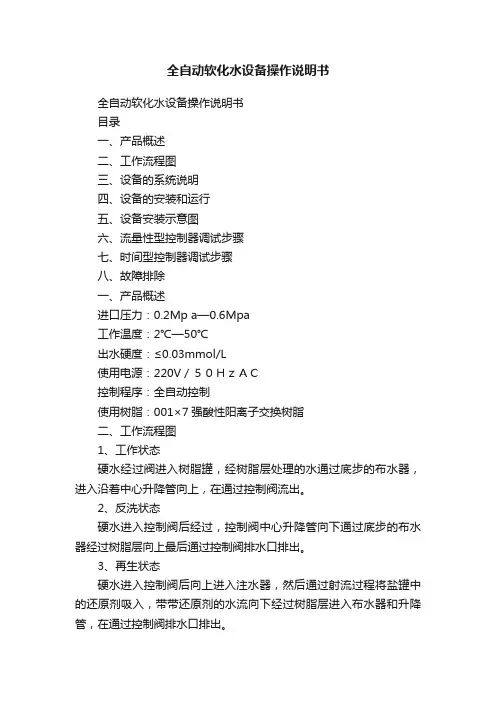

全自动软化水设备操作说明书
全自动软化水设备操作说明书全自动软化水设备操作说明书目录一、产品概述二、工作流程图三、设备的系统说明四、设备的安装和运行五、设备安装示意图六、流量性型控制器调试步骤七、时间型控制器调试步骤八、故障排除一、产品概述进口压力：0.2Mp a—0.6Mpa工作温度：2℃—50℃出水硬度：≤0.03mmol/L使用电源：220V／５０ＨｚＡＣ控制程序：全自动控制使用树脂：001×7强酸性阳离子交换树脂二、工作流程图1、工作状态硬水经过阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，在通过控制阀流出。
2、反洗状态硬水进入控制阀后经过，控制阀中心升降管向下通过底步的布水器经过树脂层向上最后通过控制阀排水口排出。
3、再生状态硬水进入控制阀后向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带带还原剂的水流向下经过树脂层进入布水器和升降管，在通过控制阀排水口排出。
4、慢速清洗状态硬水经控制阀进入树脂罐经树脂层处理过的水通过底步的布水器然后沿着中心的升降管向上，在通过控制阀流出。
5、快速清洗状态硬水经控制阀进入树脂罐向下，经过树脂层后进入布水器沿升降管向上，最后通过控制阀排水口排出。
其流速比慢速清洗稍快，6、盐罐注水状态硬水进入控制阀，在向设备供水的同时，经注水器通过盐水阀向盐罐注水。
软水器工作系统说明系统4单流量计程序控制，即时或延时再生系统；延时再生；单罐，单流量计系统。
当流量计回零时，装置仍保持在供水服务状态，直至2．00am装置将自动启动再生。
即时再生；单罐，单流量计，当流量计回零时，装置立即还原再生。
系统5两流量计互锁程序控制系统；两罐两流量计互锁系统。
两罐同时供水服务，当两流量计中一个回零时，此罐开始再生。
另一罐仍保持供水服务，直至回零后，再等第一罐再生完毕即使这一灌流量计也已回零；这一罐才开始再生。
当用水需求量大时可多个系统并联工作。
系统6单流量计先后再生控制系统；两罐，单流量计，两罐同时供水工作，当流量计回零时，主关开始再生。
全自动软水器说明书范本
全自动软水器说明书范本一、产品简介全自动软水器是一款用于处理水质的设备，它能够去除水中的硬度物质，使水变得更加软化，适合用于家庭、办公室以及其他公共场所。
本产品采用先进的软化技术，能够有效去除水中的钙、镁等矿物质，改善水质，让您享受到更好的用水体验。
二、产品特点1.全自动运行：本产品采用全自动化设计，通过预设程序来实现软化水的功能，操作简单方便。
2.高效节能：采用先进的软化技术，不仅能够达到高效软化水的效果，还能够节约能源，提高水质利用率。
3.小巧便捷：产品体积小巧，安装简便，适用于各种户型。
4.长效使用：经过精心设计，本产品具有稳定的性能和长久的使用寿命。
三、产品安装1.选择合适的位置：在安装时，需选择符合要求的位置，离水源和电源要近。
2.连接水源：将水管连接到软水器的水入口，确保连接牢固。
3.连接出水管道：将软水器的出水管道连接到您所需的出水设备或水池等处。
4.连接电源：将软水器插入电源插座，确保电源正常。
四、产品使用1.打开水源：打开水源，待软水器工作稳定后，即可使用软化后的水。
2.软化水的应用：软化水不仅可以用于饮用、煮饭、洗菜等日常生活用水，还可以用于洗浴、洗衣等需要大量用水的场合。
3.注意事项：本产品适用于冷水使用，禁止用于高温水。
请勿使用化学清洁剂清洗软水器，以免损坏产品。
五、产品维护1.定期清洗：为了保证软水器的正常运行，建议定期清洗软水器的滤芯和相关部件。
2.注意水质：水质不同对于软水器的影响也不同，建议根据当地水质情况进行合理使用和维护。
3.运输和存放：在产品运输和存放过程中，需注意防水、防潮、防震，避免产品受损。
六、常见问题及解决方法1.问题：水质变差了。
解决方法：请检查是否需要更换软化树脂，或者进行适当的维护清洗。
2.问题：软水器没有输出水。
解决方法：请检查水源是否打开，是否连接正常。
3.问题：软水器出水噪音大。
解决方法：请检查是否有堵塞或其他异物进入软水器，进行清洗处理。
全自动软化水设备操作手册共15页
全自动软化水设备操作手册一.全自动软化水设备操作手册----安装篇1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。
2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。
3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。
4) 储盐罐的放置应便于再生剂的补充。
5) 设备附近应当留有操作及检查修的空间。
2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。
2) 按照控制阀口径连接进口出水管。
3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。
4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。
5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。
6) 排水管道中不得安装各类阀门。
7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。
8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。
9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。
3.电气连接：1) 确认控制阀的电气参数与电源一致。
2) 将插头插入与相配插座。
3) 电源插座不应受附近开关的控制。
4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。
3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。
4) 上述操作应使中心管始终保持在树脂罐的中央位置。
5) 取下中心管的封口胶带。
6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。
(注意：在旋转须在中心管口部涂擦润滑剂，一定要确保中心管插入阀体)直至控制阀旋紧在罐体接口上。
软水机使用说明范文
软水机使用说明范文第一章：软水机的基本概念和工作原理1.1软水机的基本概念软水机是一种用于去除水中硬度物质的设备，通过特定的工艺将水中的钙、镁等离子去除，从而达到软化水质的目的。
1.2软水机的工作原理软水机主要通过离子交换来实现水质软化。
软水机内部装有一个离子交换树脂罐，水经过该树脂罐时，树脂会吸附水中的钙、镁离子，并释放相同数量的钠离子。
这样就能将水中的钙、镁等硬度物质去除，使水质变软。
第二章：软水机使用前准备2.1安装准备在使用软水机之前，首先需要进行安装准备。
选择好合适的安装位置，并确保离水源和电源近，安装位置应该平稳牢固。
2.2管道连接将软水机的进水管和出水管与自来水管道连接，确保连接牢固密封，无漏水现象。
2.3开启自来水进水在确保软水机连接无误后，将水源打开，确保水流稳定，防止因水压太弱影响软水机的正常使用。
第三章：软水机的使用方法3.1开机操作将软水机的电源线插入电源插座，并打开软水机的电源开关。
此时软水机即进入工作状态。
3.2软水机使用前准备在首次使用软水机或长期未使用后，应进行软化剂的预处理。
根据软水机说明书上的要求，配制好适量的软化剂，并倒入软水机的软化剂罐中。
3.3软水机的软化罐注水在软水机的软化罐中注入适量的水，水位应达到软化罐的标准位置。
3.4软水机的使用a)软水机的进水口连接自来水管道，水流进入软化罐。
b)经过软化处理的水流经过软化树脂罐，软化树脂吸附水中的钙、镁离子。
c)软化后的水流出软水机的出水管道，即为软化水，可供家庭使用。
第四章：软水机的日常维护4.1定期加软化剂根据软水机说明书的要求，在软水机的软化剂罐中定期加入适量的软化剂，保证软水机的软化效果。
4.2定期清洗定期对软水机进行清洗，清除软化树脂罐内的杂质和堵塞物，保持软水机的正常工作。
4.3定期更换软化树脂根据软水机说明书的要求，定期更换软化树脂，以保证软水机的软化性能和使用寿命。
4.4定期检查水质定期对软水机的出水进行水质检测，以确保软水机的软化效果和水质安全。
软水器操作说明
软水器操作说明软水器是一种通过离子交换技术来去除水中硬水成分的设备。
它可以有效地降低水中的矿物质含量，使水变得更柔软，并减少水垢在家电和管道中的积累。
本文将为您提供软水器的操作指南，以确保您正确地安装、使用和维护软水器。
1. 安装首先，确保您已经购买了适合您家庭用水需求的软水器。
在安装软水器之前，您需要知道水进入您家的主要水管位置。
这通常是在地下室或户外的水表旁边。
请确保您已经关闭主阀门，并排空管道中的水。
开始安装之前，确保您具备以下工具：扳手、刀具、水平仪和胶带。
步骤如下：1. 安装软水器之前，请确保您已经阅读并理解了软水器的安装手册。
按照手册中的指示，将软水器的入水管连接到主要水管上。
2. 使用胶带包裹连接处，确保连接处严密无漏。
3. 将软水器的出水管连接到您家中的需要软化水的设备或管道上。
4. 清洗系统：打开软水器的入水和出水阀门，以清洗系统内的任何污染物。
根据软水器的类型和型号，一般来说，您需要放置适当的盐水或添加适量的树脂颗粒，来启动软化过程。
5. 验证安装：确保软水器正确安装并运行正常。
此时，您可以打开您的水龙头或设备看到软水器的效果。
注意事项：- 在安装时，请确保软水器处于水平位置，以确保其正常工作。
- 请遵循软水器制造商提供的详细指南，并咨询专业人士的意见，以确保正确、安全地安装软水器。
2. 使用软水器的使用非常简单。
在软水器进行软化处理的同时，您可以继续正常使用您的自来水。
您只需要注意以下几点：1. 温度控制：软水器适用于冷水和热水。
在使用热水时，确保水温处于软水器所允许的范围内。
2. 简单维护：软水器通常不需要经常维护，但定期维护可以确保其长期有效运行。
定期清洗软水器，并更换软水器中的盐或树脂颗粒，以保持其软化效果。
注意事项：- 如果您使用的软水器是带盐系统的，定期检查盐水仓是否有足够的盐，以确保软化效果正常。
- 按照软水器制造商提供的维护手册，正确清洗和保养软水器，以确保其长期有效运行。
全自动软水器说明书修订稿
全自动软水器说明书 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-一操作规范1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。
2) 储盐箱(盐筒)应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。
3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。
4) 储盐罐的放置应便于再生剂的补充。
5) 设备附近应当留有操作及检查修的空间。
2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。
2) 按照控制阀口径连接进口出水管。
3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。
4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。
5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。
6) 排水管道中不得安装各类阀门。
7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。
8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管(用户自购),引至排水道.。
9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。
3.电气连接：1) 确认控制阀的电气参数与电源一致。
2) 将插头插入与相配插座。
3) 电源插座不应受附近开关的控制。
4.树脂的装填：1) 树脂装前应将中心管收集管(带布水器)放入树脂罐中央，(此时应用胶带封住中心管，防止石英砂和树脂进入中心管)2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。
3) 将处理好的树脂(阳树脂)按照规定的装填量丛中心管周围投入树脂罐。
4) 上述操作应使中心管始终保持在树脂罐的中央位置。
5) 取下中心管的封口胶带。
6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安吉尔Y09 软水机说明书
安吉尔Y09 软水机具有出水量大，水质软化效果好，设备性能稳定，全自动智能化运行，实现自动再生、动态
溶盐功能等众多特点，不仅可以满足高尚家庭沐浴、洗衣、清洁及家用热水器、热水炉等方面优质供水之需，为您提供更清洁、更柔润的家庭用水，也可为商家、机关、学校等企事业单位提供高质量的软化水。
产品特点
高效交换：
进口高品质软化树脂，交换能力强，不易破损，使用寿命长达30年;
顺流再生：
再生充分，随时保证最佳品质的软水，同时省盐省水，延长树脂使用寿命。
反洗树脂：
反洗冲掉树表层截留和结聚悬浮物质和一些破碎树指，松动压紧树指层，增强再生效果。
正洗除盐：
通过正洗清除树指中残留的盐液，清洗至出水合格，压紧树脂层，以达到最佳软化效果;
防漏抗击：
加强玻璃钢罐，防渗漏，抗冲击，内层PE材质，外层政璃钢，双层加厚，杜绝渗漏现象:
自动再生：
全程电脑控制软水和再生进程，省时省心:
分层树脂：
高效分层树脂床，软化效果更佳:
安装应用
开始连接进水管前，请清除管路中残留的杂质、灰尘，然后将总阀门关闭，再连接本系统。
连接管道过程中尽可能将管道紧贴墙面，管道的走线要平直，弯角要清晰，
布管结束后要用固定架将管道固定在墙面上。
管道接入时要注意其高度和摆放角度，管道接入后不能存在明显的应力，以免长期使用时，由于管道的应力造成水管损坏，使本设备或管路渗漏。
如您需加装旁通阀，请按照如下方法进行:
如您使用的是本设备制造商提供的原配塑料旁通阀，可直接与本设备进、出水口连接。
如您使用的是本设备制造商提供的铜旁通阀或您自行购买的旁通阀,
请切勿直接
将旁通阀与本设备进、出水口连接，否则将由于两者安装尺寸误差造成本设备受
损或出现渗水现象，我们建议您将旁通阀通过一段管路(大于150mm 长度)再与本设备进行连接。
在连接旋口部件时，一-般都装有密封圈，因此，不宜用力过大，用力过大容
易造成丝口滑牙和旋口崩裂。
将软管与控制阀上的吸盐液嘴连接，另一端插入盐箱内的盐井端盖面上小圆
孔内并插到底，确认所有连接都已紧固，以防发生泄漏。
从盐箱溢水口和控制阀排污口引出的排水管直接通向排水处，并与污水留有空气间隙。
