空调的主要几种形式及特点(电气)
空调基础知识
空调基础知识【空调基础知识】空调作为现代生活中常见的家电设备，已经成为人们生活中不可或缺的一部分。
它能够有效地调节室内的温度和湿度，保持人们舒适的生活环境。
本文将从空调的基本原理、主要组成部分、使用与维护等方面，介绍空调的基础知识。
一、空调的基本原理空调的基本原理包括制冷和制热两种模式。
制冷模式下，空调通过制冷剂循环流动的方式，将室内的热量吸收并排出室外，从而降低室内的温度。
制热模式与制冷相反，通过循环流动的热媒介，将室外的热量吸收并释放到室内，提高室内的温度。
二、空调的主要组成部分1. 压缩机：空调的心脏部分，负责将制冷剂压缩成高温高压气体，使其具备制冷或制热的能力。
2. 蒸发器：负责将制冷剂转化为低温低压的蒸汽，吸收室内热量，实现制冷效果。
3. 冷凝器：负责将制冷剂冷却，使其从高温高压气体变成高温高压液体，释放热量到室外。
4. 膨胀阀：控制制冷剂的流量，调节制冷剂的压力和温度。
5. 风扇：用于循环空气，将冷（热）空气吹送到室内，并排出室内的热（冷）空气。
6. 控制系统：包括温度控制器、传感器等，用于监测室内温度，并根据设定值控制空调运行。
三、空调的使用与维护1. 合理设置温度：在夏季使用空调时，宜将室内温度设定在26-28摄氏度；冬季使用空调时，宜将室内温度设定在20-22摄氏度。
2. 定期清洁过滤网：清洁过滤网可以有效去除空气中的灰尘和污染物，保持室内空气清新。
建议每1-2个月清洁一次过滤网。
3. 定期保养空调：每年夏季和冬季季节交替时，可以请专业技术人员对空调进行维护保养，清洗内外机，检查管道和电路的连接情况。
4. 合理使用空调：不宜长时间连续使用空调，可以适当开窗通风，让室内外空气更好地流通，减少能耗。
5. 防止暴露于直接吹风：室内长时间暴露在空调的直吹风口下容易导致身体不适，建议避免长时间接触直吹风。
综上所述，本文从空调的基本原理开始，介绍了空调的主要组成部分，并提供了空调的使用与维护相关的建议。
空调种类及应用范围
空调种类及应用范围空调是一种可以调节室内温度、湿度、气流等参数的设备，其种类繁多，应用范围广泛。
以下将对常见的空调种类及其应用范围进行详细介绍。
家用中央空调系统：家用中央空调系统是一种集中供冷、供暖、通风于一体的空调设备，通常由一个或多个室内机组和一个室外机组组成。
它可以通过管道将冷热空气传输到各个房间，实现整个居住空间的统一调节。
家用中央空调系统适用于室内空间较大、需要全屋冷暖的住宅和办公空间。
家用分体式空调：家用分体式空调由一个室内机和一个室外机组成，室内机可以安装在房间内，而室外机则放置在室外。
家用分体式空调适用于居住空间有限，或者只需要针对某一个房间进行空调的情况。
由于室内和室外机之间的制冷剂管道较短，室内机可以更快地调节室内温度，并且使得室外机的噪音影响减小。
商用中央空调系统：商用中央空调系统是一种专门为商业场所设计的空调系统，可以适应大型商业建筑物如购物中心、写字楼、酒店、剧院等的需求。
商用中央空调系统通常由多个室内机和室外机组成，通过管道或风管系统将冷热空气输送到各个区域。
商用中央空调系统具有大容量、高效节能、智能控制等特点，可以为商业场所提供舒适的室内环境。
VRV空调系统：VRV（Variable Refrigerant Volume）空调系统是一种多联式空调系统，可以根据实际需要调整制冷剂的流量，实现不同房间、不同楼层之间的独立温度控制。
VRV空调系统适用于大型商业建筑物和高端住宅，具有高效节能、精确控制、灵活布局等特点。
变频空调：变频空调是一种通过改变压缩机的转速来调节制冷量的空调系统。
传统的定频空调只有两个状态，即开关机，无法根据实际需求进行调节，而变频空调可以根据室内温度变化自动调节制冷量，从而提供更为舒适和节能的室内环境。
变频空调适用于家庭和商业场所，能够满足不同房间的温度需求。
中央新风空调：中央新风空调是一种可以实现新风与空调的集中供应的空调系统。
它通过新风机将室外的新鲜空气引入室内，然后通过换热器预处理，再通过管道输送到各个房间。
空调系统分类及特点
空调系统分类及特点空调系统是一种用于调节室内空气温度、湿度、洁净度和气流速度等参数的设备系统。
根据不同的分类标准，空调系统可以分为以下几种类型：1. 按空气处理设备的设置情况分类：- 集中式空调系统：所有空气处理设备（风机、过滤器、加热器、冷却器、加湿器、减湿器和回风口等）都集中在空调机房内，空气处理后，由风管送到各空调区。
这种系统的优点是处理空气量大，有集中的冷源和热源，运行管理方便，缺点是风管占用建筑空间大，灵活性差。
- 半集中式空调系统：除了有集中的空气处理室外，在各空调区内还设有二次处理设备（风机盘管）。
这种系统的优点是占用建筑空间小，布置灵活，各空调区可独立调节，噪声较小，缺点是需要专门的冷冻机房和锅炉房，运行管理复杂。
- 分散式空调系统：空气处理设备、冷热源、风机和自动控制系统等都集中在一个箱体内，形成一个整体，可以放在空调区内或附近，也可以安装在室外。
这种系统的优点是不需要专用机房，安装使用灵活方便，缺点是噪声较大，效率较低。
2. 按负担室内热湿负荷所用的介质分类：- 全空气系统：空调区的热湿负荷全部由处理过的空气来负担，空气比热、密度小，需要的空气量多，风管断面大。
这种系统的优点是空气处理设备集中，管理维护方便，缺点是占用建筑空间大。
- 全水系统：空调区的热湿负荷全部由水来负担，只有在冬季或过渡季节才使用空气加热。
这种系统的优点是占用建筑空间小，缺点是不能解决房间的通风换气问题，通常不单独使用。
- 空气-水系统：空调区的热湿负荷由处理过的空气和水共同负担。
这种系统的优点是占用建筑空间小，既能满足室内空气温度、湿度的要求，又能保证室内空气清新，缺点是系统复杂，控制要求高。
3. 按系统使用的空气来源分类：- 封闭式系统：空调系统处理的空气全部来自空调区本身，没有室外空气补充。
这种系统的优点是节能，卫生条件好，缺点是室内空气不能更新，室内空气品质较差。
- 直流式系统：空调系统处理的空气全部来自室外，经过处理后送入室内，然后全部排出室外。
14种冷热源及空调系统特点介绍
【总结篇】14种冷热源及空调系统特点介绍2015-03-17 10:25 专业分类：暖通空调浏览数:56714种冷热源及空调系统特点介绍目录：一、常规电制冷空调系统二、冰蓄冷空调系统三、水源热泵空调系统四、电蓄热空调系统五、风冷热泵空调系统六、溴化锂空调系统七、VRV空调系统八、热泵空调系统九、空气源热泵空调系统十、大温差低温送风空调系统的特点十一、变风量空调系统的特点十二、冰蓄冷与水源热泵的结合十三、水蓄冷系统十四、温湿独控空调系统系统正文：一、常规电制冷空调系统目前使用较多的空调形式，经过一个多世纪的发展，制冷主机的形式多种多样，具有制冷效率高等的优点，它有如下特点：优点：1）系统简单，占地比其他形式的稍小。
2）效率高，COP（制冷效率）一般大于5.3。
3）设备投资相对于其它系统少。
不足之处：1）冷水机组的数量与容量较大，相应的其他用电设备数量、容量也增加，运动设备的增加加大了维护、维修工作量。
2）总用电负荷大，增加了变压器配电容量与配电设施费。
3）所使用电量均为高峰电，不享受峰谷电价政策，运行费用高。
4）在拉闸限电时出现空调不能使用的状况。
2003、2004年夏季空调主机减半运行，造成大部分中央空调达不到效果。
5）运行方式不灵活，在过渡季节、节假日或休息时间个别区域供冷，需要开主机运行，形成大马拉小车，浪费了机组的配置能力，增加了运行费用。
6）对于大型区域供冷系统较难实现较好的供冷（供水温度不能降低），管网的投资大、输送能耗高、空调品质差。
二、冰蓄冷空调系统冰蓄冷空调是在常规水冷冷水机组系统的基础上减小制冷主机容量增加蓄冰装置，利用夜间低谷低价电力时段将冷量通过冰的形式储存起来，白天需要供冷时释放出来。
该技术在二十世纪30年代开始应用于美国，在70年代能源危机中得到发达国家的大力发展。
从美国、日本、韩国、台湾等较发达的国家和地区的发展情况来看，冰蓄冷已经成为中央空调的发展方向。
比如，韩国明令超过2000㎡建筑，必须采用冰蓄冷或煤气空调，日本超过5000㎡的建筑物，就在设计时考虑采用冰蓄冷空调系统。

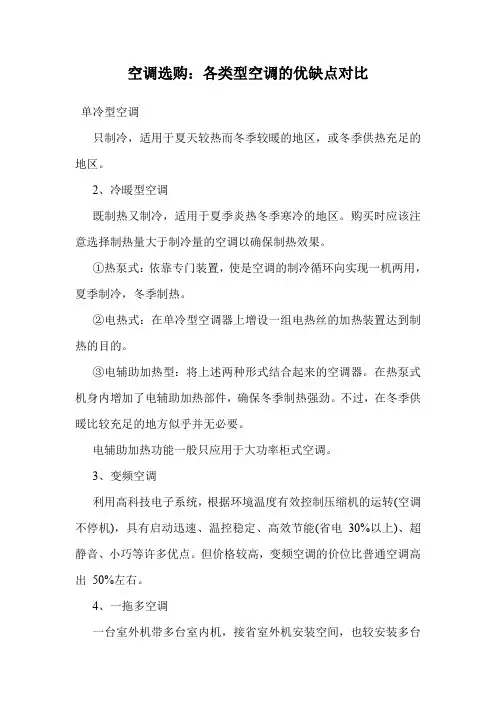

空调选购：各类型空调的优缺点对比
空调选购：各类型空调的优缺点对比
单冷型空调
只制冷，适用于夏天较热而冬季较暖的地区，或冬季供热充足的地区。
2、冷暖型空调
既制热又制冷，适用于夏季炎热冬季寒冷的地区。
购买时应该注意选择制热量大于制冷量的空调以确保制热效果。
①热泵式：依靠专门装置，使是空调的制冷循环向实现一机两用，夏季制冷，冬季制热。
②电热式：在单冷型空调器上增设一组电热丝的加热装置达到制热的目的。
③电辅助加热型：将上述两种形式结合起来的空调器。
在热泵式机身内增加了电辅助加热部件，确保冬季制热强劲。
不过，在冬季供暖比较充足的地方似乎并无必要。
电辅助加热功能一般只应用于大功率柜式空调。
3、变频空调
利用高科技电子系统，根据环境温度有效控制压缩机的运转(空调不停机)，具有启动迅速、温控稳定、高效节能(省电30%以上)、超静音、小巧等许多优点。
但价格较高，变频空调的价位比普通空调高出50%左右。
4、一拖多空调
一台室外机带多台室内机，接省室外机安装空间，也较安装多台
分体机经济。
但单独工作时，耗电量几乎是一拖一机型的 1.6倍，且噪音较大。
另外，若发生局部故障则所有机器都将停止运转。
空调的种类有哪些
空调的种类有哪些
空调的种类有以下几种：
1. 窗式空调：也称为挂机式空调，适用于小空间，安装在窗户或墙壁上。
它包含一个室内和一个室外单元。
2. 分体式空调：由一个室内机和一个室外机组成，通过管道连接。
室内机可以安装在墙壁上或吊顶上，室外机通常放置在室外。
3. 中央空调：适用于大型建筑物或多个房间。
它由一个位于室外的冷却机组和一个位于室内的空气处理器组成，通过管道和风道将冷（热）空气输送到各个房间。
4. 多联机空调：适用于家庭或办公室中需要同时供应多个房间的情况。
多个室内机可以通过一台室外机进行连接。
5. 可移动式空调：这种空调可以轻便地移动，并且不需要固定安装。
它适用于临时使用或者无法进行永久性安装的场所。
6. 中央风管空调：适用于商业建筑或大型办公室。
它通过一个复杂的风管系统将冷（热）空气传输到各个房间，可以进行集中控制。
这些是常见的空调种类，每种空调都有其特点和适用场合。
在选择空调时，需要根据实际需求和预算做出选择。
空调方案讲解
空调方案讲解空调在现代社会已经成为人们日常生活和工作中不可或缺的一部分。
为了提供舒适的室内温度和空气质量，不同类型的建筑物和使用场所需要采用不同的空调方案。
本文将对几种常见的空调方案进行讲解，帮助读者更好地了解和选择适合自己的空调方案。
一、中央空调系统中央空调系统是一种集中供冷和供暖的方案，适用于大型商业建筑、办公楼和住宅小区等场所。
中央空调系统主要由冷却机组、空气处理机组、管道系统和末端分配系统组成。
首先，冷却机组通过制冷循环将热量从室内吸收，并通过管道输送到空气处理机组；然后，空气处理机组进一步处理空气，去除污染物和调节湿度，最后将冷（热）风通过管道送至末端分配系统，从而实现整个建筑物的空调效果。
中央空调系统的优势在于能够同时调节多个房间或空间的温度，具备集中管理和控制的特点。
然而，由于中央空调系统的建设和运行成本较高，对于小型住宅和办公室来说可能不太适用。
二、分体空调系统分体空调系统通常由室内机和室外机两部分组成。
室外机通过制冷循环吸收室内热量，并将热量排放至室外空气中。
室内机则通过风机将冷（热）风吹入室内，实现温度调节和空气循环。
相比于中央空调系统，分体空调系统的安装和使用较为简单，适用于小型住宅、商铺和办公室等单一空间。
用户可以根据实际需求选择适当的分体空调功率和数量，以满足不同场所的需求。
然而，分体空调系统的缺点在于室内机数量较多时会占用室内空间，且室内机之间的协调和控制相对复杂。
三、多联机空调系统多联机空调系统是在分体空调系统的基础上进一步发展而来的一种方案。
它采用一台室外机和多个室内机的组合，可以同时供应多个房间或空间的空调需求。
室外机通过制冷循环将热量传输到室内机，并通过多个室内机分别进行温度调节和空气循环。
多联机空调系统具备中央空调系统的灵活性和分体空调系统的便捷性，适用于住宅和商业场所等各种规模的建筑物。
它可以通过增减室内机的数量来满足需求的变化，并且室内机之间的协调和控制相对简单。
中央空调常见的四种系统优缺点对比
中央空调常见的四种系统优缺点对比目前在国内使用的空调形式上主要有直燃型溴化锂空调系统、风冷热泵中央空调系统、水冷式冷水机组+锅炉系统和地源热泵中央空调系统，以下分别作简单比较，希望对各位有帮助。
1、直燃型溴化锂空调系统主机智能化程度空调系统复杂,需专人管理机房。
主机的制冷/制热切换需人工对阀门切换来实现末端系统控制有线控制或无线控制、多功能遥控器、中央集中控制器。
运行可靠性溴化锂制冷机组从原理上要求保证极高的真空度，工艺上必须保证极高的密封性，否则溴化锂溶液将对机组材料和构件造成强烈腐蚀，其使用寿命无法保证。
新风效果空调系统中采用空气处理机，新风量大，新风效果好，且过渡季节可采用全新风系统。
运行效果主机制冷时采用的是冷却塔提供的冷却水，所以受环境温度的影响小于风冷热泵系统。
但溴化锂机组对水质的要求非常严格，冷却水必须经过处理才能运行。
且溴化锂机组的制冷量存在不可避免的逐年衰退，年衰减量高达5%左右。
噪音问题主机除屏蔽泵以外，无其它震动部件，运行安静，噪声低。
室内机噪音一般在36dB左右。
能量调节方式在20％-100％的负荷内可进行冷量的无级调节节能性利用热能（或余热、废热、排热等）为动力。
因此，在电力比较紧张的地区，或有余热可以利用的场合，此机组更具有意义，但是应该注意，其若与一次能源的消耗机比较，它一般来说是不节能的。
辅助系统例如真空泵，冷却塔，冷却水泵所选规格型号均比电制冷方式要大，同样要消耗电力，供电局停电时溴化锂空调系统同样无法工作。
主机占地面积直燃机结构紧凑，体积小，机房占用面积小，但系统管路复杂，布置较麻烦。
其冷却水量需求量大，需配用冷却能力较大的冷却塔。
维护保养必须每周至少送2～3次油，加油过程时间长，噪音大，污染环境，工作人员劳动强度大，操作危险，严重影响工作环境。
操作人员每天均需对系统抽真空，劳动强度大；每台机组运行两年后每年必须清洗一次内部容器，更换有关材料。
机组使用寿命溴化锂水溶液对普通碳钢有较强的腐蚀性，不仅影响机组的性能与正常运行，而且还影响机组的寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.
直燃机机组形式
2. 风冷热泵冷（热)水机组+空调末端 3. 水环热泵系统 4. 多联机系统 5. 分体空调
中央空调系统的主要特点
1. 除分体空调外，其余空调形式都可称中
央空调系统
2. 空调主机（常设在机房内或室外，设备
用电功率大且集中）
3. 空调末端（常设在空调房间内或靠近空
调房间的机房中，用电负荷小且分散）
夏季：将室内的热搬出室外
室内得热（热源）主要构成： 1.围护结构 2.灯光、用电设备及内部热源等 3.人体 4.物料（如食品） 5.渗透进入的空气 6.大面积的散湿（如游泳池水面）
室 外
热量
冬季：向室内补充热，主要弥补室内向室外散发的热
空调机（制冷）原理
空调（供热）原理
热源供热： 1. 煤，天然气、油燃烧 2. 电设备供热 3. 热泵供热（电）
主机----空调循环水泵
机组均自带控制柜，供电直接进控制柜。外部仅设检修断电
开关即可。（电功率：5～150KW/台）
小型机组还自带循环水泵
机组开启后，仅定时有人观察机组运行，无需专人值守
地源热泵系统
地源热泵系统近年来作为可再生能源利用名义，在某
些有条件实施的工程中采用。
地源热泵系统基本构成同电制冷水冷冷水机组形式。
启动柜
供电电缆接于此柜中， 大型机组时，独立设于主机 外
水冷冷水机组系统
水泵：
1. 冷却水泵，用电量由水专业提供。控制要求由暖通专 业确定
2. 空调水循环泵：因冬夏季水量差异，一般分冷水泵和
热水泵。因不同时使用的原因，电量总和统计时仅计 冷水泵。冰蓄冷系统中还增加有乙二醇循环泵
3. 大型系统，有分一次泵、二次泵。一次泵负担机房内
2. 风机盘管+新风系统
1.
直接安装在空调区域，
开关可由用户自己完成。
2. 3. 4.
自带控制设备，就地可控制设备的开启、温度调节 一般单台机组负担空调区域不大于40m2 风机盘管单台电功率不大于200W，单相供电
5.
设备水管接管前装有一电动两通阀，阀开闭由风机盘管自
带温控器控制
6.
本身仅负责室内空气循环处理，需要另设新风供应系统
（如蒸汽、热水等）。减少了空调主要用电设备用电
系统其它部位设置完全相同
以上几种类型均属于冷热源集中布置形式。整个空调
系统的用电主要集中在主机房
在空调区域的空调设备样式、布置方式完全相同，在
暖通专业中，这部分称作空调末端形式
冷热源部位均以水作介质输送至各空调末端使用
空调系统末端形式
常采用。
多联机系统基本原理同家用空调形式。通俗讲就是一拖多 多联机属风冷形式。因采用了热泵技术，冬夏季皆可使用。 主要特点是制冷剂管道直接送入空调房间末端。管道管径小，
布置较水管灵活。但管道布置长度、主机（室外机）与末端 （室内机）间高差有限制。一台主机所带末端数量有限制
供电方式同风冷冷水机组模式，主要用电设备在主机端，末端
大户型单元住宅）常用空调形式
特点：
1.
因冷却要求，机组必须放置
通风良好的地方，通常都直
接放在室外，如屋顶等
2. 因采用热泵形式，不需另设热源 3. 主要在长江中下游地区（冬季气温多在0℃以上） 4. 因单台制冷量限制，一般不适宜用在大型、超大型建筑
风冷热泵系统原理图
风冷热泵系统
系统构成的主要设备：
管路水循环；二次泵负担机房至空调末端的水循环。 4. 上述泵一般均布置在机房内
水冷冷水机组系统
冷却塔
冷却塔是空调系统中最终实现将室内热量搬出室
外的关键设备，一般放在室外通风良好的地方 工作原理：利用水的蒸发将热带入到大气中。冷 却塔用电设备：风机 风机作用就是强制加速水的蒸发
水冷冷水机组系统
系统特点
冰蓄冷系统
在供电要求上
1. 本质上与水冷冷水机组系统形式相同 2. 多了乙二醇循环泵
3. 系统对自控要求高，
1. 2. 3.
需精确计算蓄冷量、放冷量，
为适应蓄冷、放冷转换要求，管路上装设有多个电动阀门
系统一天（24小时内）共有五种运行模式，需要根据多个 监测参数，进行运行模式转换
•风冷热泵系统
这类系统中小型各公共建筑、或小型住宅建筑（如别墅、
机房部分（空调主机等主要设备）
冷源：冷水机组；乙二醇循环泵；板式换热器；蓄冰槽；冷冻
水循环泵，冷却水泵，冷却塔。 乙二醇水温：蓄冰-6～-1.5 ℃；放冷：3～5 ℃
冷冻水温（7/12 ℃ ）。
热源：锅炉，热水泵。锅炉提供热水（60/50℃）。 空调区域（空调末端主要设备） 全空气空调处理机组（包括新风机组）， 风机盘管
每个BOX温控器均与柜式空调器控制器联动，以调节总送风量。柜式 空调器由变频控制调节风量
7.
复杂的BOX可自带小风机、加热盘管
水环热泵系统
水环热泵系统近年来在房地产商开发的商业、写字楼、甚至宾馆客房
项目中经常采用。
地源热泵系统基本原理同家用空调形式。差异是用冷却水冷却代替风
冷冷却
冷却水可以是冷却塔、地下水、地表水或土壤源换热器代替。因采用
主机----冷冻水泵----冷却水泵----冷却塔风机
如暖通设计者在各设备水路前加装有电动阀，则开机前需先开启
相应阀门，关机后需关闭该阀门
水冷水冷机组系统
机房设备开启顺序：
冷却塔风机----冷却水泵----冷冻水泵----主机
一般通用设备与主机台数一一对应，但在近来，出于节能需要，某 些系统形式略有变化（如主机侧变流量控制），不再要求主机与冷 冻水泵的一一对应，但冷却泵、冷却塔仍要求一一对应。暖通专业 在采用这种系统形式时，会在提电资料时特别说明
冷却塔功能由地下水、地表水或土壤源换热器代替。
因采用了热泵技术，地源热泵机组可为空调末端设备
提供冷热水。
供电方式基本同水冷冷水机组模式
地源热泵系统原理图
系统基本构成同上，取消冷却塔。冷却塔由 地下水、地表水或土壤源换热器替换。热源 无锅炉，由地源热泵机组提供冷热水。
地源热泵系统
系统构成的主要设备：
热泵工作原理
主要空调设备种类
主机类
冷源：
水冷冷水机组 直燃（溴化锂）机
热源：主要为锅炉
蒸汽锅炉、热水锅炉 燃煤、燃气、燃油
风冷热泵型冷（热）水机组
主要空调设备种类
为主机类配套通用设备
1. 冷却塔（圆形、矩形） 2. 水泵 3. 电动阀门 4. 板式换热器（水-水换热，非用电设备）
冷却塔
主要空调设备种类
1. 机房内主机、水泵（包括室外冷却塔）用电量占整 个空调系统用电负荷的50～70%，而其余的空调 用电却分布在所有空调区域的空调末端设备上 2. 机房内设备起停控制、运行监测，一般都设专人值 守
3. 机房内水管布置众多，管径大，如供电由电缆托盘
引进，需注意工种间配合
水冷冷水机组系统
机房设备开启顺序：
末端类
组合式空调器
柜式空调器 （新风机组） 立式、卧式、吊装 VAV BOX (变风量末 端装置） 风机盘管
主要空调设备种类
近年来，新出现的设备 1.水环热泵机组（分体式、 整体式） 2.制冷剂变流量多联机 水环热泵机组（整体式）
多联机
空调系统的几种主要形式
1. 水冷冷水机组+空调末端
1.
电制冷冷水机组形式（包括冰蓄冷系统、地源热泵机组形式）
空调区域（空调末端主要设备）
全空气空调处理机组（包括新风机组）， 风机盘管
主机
低压启动
380V/3/50（150～850KW/台)
高压直接启动
3300V/6600V/10000V3/50 （1000KW/台 以上）
暖通设备选型样本中可查 得启动电流及运转电流值 控制柜
1.机组运行参数的显示、 参数重设定 2.机组故障自我保护功 能
主机端部分（空调主机等主要设备） 冷热源：冷水机组；空调循环水泵。 夏季提供冷冻水（7/12℃） 冬季提供热水（45/40℃）
空调区域（空调末端主要设备）
全空气空调处理机组（包括新风机组）， 风机盘管
控制要求：
设备开启顺序：
风冷热泵系统
空调循环水泵----主机 水泵与主机台数一一对应，
关机顺序：
•水冷冷水机组系统（电制冷）
这种形式是大型、超大型建筑常用形式
以水作冷热源传输介质，具有冷（热）输送距
离远的特点
如冬季要求有空调供暖，还需设锅炉房提供热
源
电制冷水冷冷水机组系统原理
水冷冷水机组系统
系统构成的主要设备：
机房部分（空调主机等主要设备）
冷源：冷水机组；冷却水泵，冷冻水泵，冷却塔。 冷水机组提供冷冻水（7/12℃）。 热源：锅炉，热水泵。锅炉提供热水（60/50℃）。
1.
1.
全空气系统
柜式空调器（风柜），形式分立式、卧式； 小型的也可吊装（0.5～100KW/台）
2.
特点：空调冷（热）空气均通过风管经风口 送出。
3.
除新风机组外，还有大量回风回到机组， 与新风混合后重新处理送出
4.
除吊装外，均要求设机房放置
5.
优点：单台机组承担空调面积可大可小
最大可达几千平米
空调系统末端形式
冷却塔风机----冷却水泵----冷冻水泵----主机 多数情况下，上述设备与主机台数一一对应，但在近来， 出于节能需要，某些系统形式略有变化（如主机侧变流量
控制），不再要求主机与冷冻水泵的一一对应，但冷却泵、
冷却塔仍要求一一对应。暖通专业在采用这种系统形式时， 会在提电资料时特别说明
