中考物理 电学专项复习综合训练题含答案解析(1)
中考物理 精选真题试卷 电学综合 专题练习含答案
中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。
现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。
(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R 1的大小。
小贴士电源两极间存在电压。
实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。
当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。
（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。
中考物理 电学专项复习综合训练题含答案(1)
中考物理电学专项复习综合训练题含答案(1)一、电磁学综合题1．（3）当S接b时，电阻R2在6min内消耗的电能为43560J。
（2019·广东执信中学中考模拟）如图甲所示为常见家用电吹风，它的简化电路如图乙所示。
问：（1）当将图乙的选择开关拨到触点A、B时，电吹风可实现的功能是什么？（2）已知电热丝正常工作时的电阻为55Ω，当电吹风吹热风时，通过电热丝的电流是多少？电热丝的电功率是多少？（3）测得单独使用电吹风吹冷风时，家里电能表（标有3000r/kW·h）的表盘转动30圈用时5min，则吹冷风5min消耗的电能是多少？电吹风吹冷风时的功率是多少？【答案】（1）吹热风；（2）4A；880W；（3）0.01kWh；120W【解析】【详解】(1)由图可知，当开关拨到触点A、B时，电动机和电热丝同时工作吹热风；(2)通过电热丝的电流：1220V=4A55ΩUIR==，电热丝的功率：P=UI=220V×4A=880W；(3)电能表的表盘转30圈消耗的电能：W=30r=0.01kW h 3000r/kW h⋅⋅，电吹风吹冷风时的功率：0.01kW h=0.12kW=120W560hWPt⋅==。
答：(1)当将图乙的选择开关拨到触点A. B时，电吹风可实现的功能是热风；(2)当电吹风吹热风时，通过电热丝的电流是4A；电热丝的电功率是880W；2．（2019·江苏中考模拟）阅读短文，回答问题。
远距离输电输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。
导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢?发电厂输出的电功率是一定的，它决定于发电机组的发电能力。
根据P=UI，若提高输电电压U，那么线路中的电流一定会减小。
输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失。
从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压。
中考物理 电学专项复习综合训练题及详细答案解析(1)
中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
（2019·翁牛特旗乌丹第一中学中考模拟）阅读短文，并回答问题．第四代电光源——LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA【答案】低不能 C【解析】【详解】（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。
最新中考物理 电学专项复习综合训练题及答案解析
最新中考物理 电学专项复习综合训练题及答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________；（2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析【解析】【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V 70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．图丁是R V 的阻值与车速成正比，当车速为75km/h 时，V3-10Ω50Ω-10Ω=75km/h 100km/h R ，R V3=40Ω，通过电路的电流I 3=V312V 40Ω+10ΩU R R =+=0.24A ，电压表的示数U 1=I 3R V3=0.24A×40Ω=9.6V 。
最新初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析

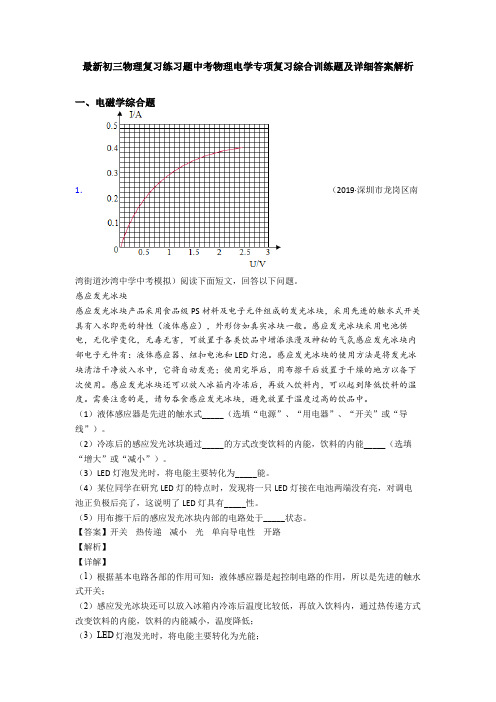

最新初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析一、电磁学综合题1．（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）阅读下面短文，回答以下问题。
感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般。
感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。
感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。
感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度。
需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）。
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）。
（3）LED灯泡发光时，将电能主要转化为_____能。
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性。
（5）用布擦干后的感应发光冰块内部的电路处于_____状态。
【答案】开关热传递减小光单向导电性开路【解析】【详解】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；（3）LED灯泡发光时，将电能主要转化为光能；（4）LED灯也叫发光二极管，它具有单向导电性；2．（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态。
中考物理 电学专项复习综合训练题及答案
中考物理电学专项复习综合训练题及答案一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。
（1）请在图甲中以笔画线代替导线完成电路连接。
要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。
（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。
（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。
闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。
小泽猜想2：可能是长期使用，灯泡自身发生了变化。
因为他发现灯泡玻璃壳内壁发黑。
灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。
（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。
（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。
（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U 图象。
根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。
完成解答。
【详解】（一）（1）闭合开关S ，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S ，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V ，所以电压表选用0~15V 量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V 量程，分度值为0.5V ，示数为4.5V ；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
2020年中考物理 电学专项复习综合训练题及详细答案解析(1)
2020年中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。
则L2的电流I2=I−I1=1.2A−0.3A=0.9A。
（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。
爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。
初三物理电学综合专题试题答案及解析
初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。
比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。
比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。
丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。
实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。
（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。
由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。
最新中考物理 电学专项复习综合训练题及详细答案解析(1)
最新中考物理 电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________；（2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析【解析】【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V 70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
2020年中考物理 电学专项复习综合训练题及答案解析
2020年中考物理 电学专项复习综合训练题及答案解析一、电磁学综合题1．由题知。
R 1的电功率：P 1=P 加热-P 文火=500W 100W 400W -=，则R 1的阻值：R 1=22220V 400U P W（）==121Ω，文火萃取阶段时，只有R 2连入电路，功率为100W ，即P 2=22U R 可得R 2222220V 100U P W===（）484Ω，额定保温功率：P 保温2212 220121Ω484ΩU R R ===++（）80W 。
（2019·吉林长春市实验中学中考模拟）小强运用所学电学知识，设计了一个电子身高测量仪，用来测量同学们的身高，如图所示，其中定值电阻R 1＝5Ω，电源电压恒为4V ，R 2的长度为100cm 、规格为“15Ω 0.5A ”，电压表量程为0～3V ，电流表量程为0～0.5A 。
（1）当被测同学的身高越高时，电压表的示数_____，电流表的示数_____。
（选填“越大”、“越小”或“不变”）（2）若被测量同学的身高为2m 时，滑动变阻器的滑片刚好位于最上端，则此时电压表时示数为_____V ；当电压表的示数为1.5V 时，被测同学的身高应_____1m （选填“大于”、“小于”或“等于”）。
（3）若被测量同学的身高越高时，测量仪消耗电能越_____（选填“快”或“慢”）。
【答案】变大 变小 3 大于 慢【解析】【详解】由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流。
（1）由图知，当人体身高增高时，滑片上移，R 2接入电路中的电阻变大，电路中的总电阻变大，电源电压不变，由I ＝U R可知，电路中的电流变小，由U ＝IR 可知，R 1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表的示数变大；（2）滑片在最上端时，R 2连入阻值为它的最大值，由串联电路特点和欧姆定律可得此时电路中电流，I=1240.2A 5Ω15ΩU V R R ==++最大，此时R 1两端电压：U 1＝IR 1＝0.2A ×5Ω＝1V ，所以电压表的示数：U V ＝U 2＝U ﹣U 1＝4V ﹣1V ＝3V ；当电压表的示数为1.5V 时，R 1两端电压：U 1′＝U ﹣U V ′＝4V ﹣1.5V ＝2.5V ，电路中电流：I ′＝I 2′＝I 1′＝'11 2.50.5A 5ΩU V R ==，此时R 2连入阻值：R 2＝'2'2U I =3Ω，R 2连入长度：L ＝3Ω15Ω100cm=20cm ，所以未连入长度为：100cm ﹣20cm ＝80cm ，当身高为2m 时，滑动变阻器的滑片刚好位于最上端，所以此时被测人身高为：2m ﹣0.8m ＝1.2m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理电学专项复习综合训练题含答案解析(1)一、电磁学综合题1．答：水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
（2019·翁牛特旗乌丹第一中学中考模拟）阅读短文，并回答问题．第四代电光源——LED光源如图甲是时下较为流行的LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源．LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源．图乙是LED的元件实物及符号．由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态．利用图丙所示电路可以研究发光二极管的工作特性：把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，闭合开关S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示．（1）LED灯主要由半导体材料制成；它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯__________（高/低）；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED___________（能/不能）发光（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光；此时两电表的示数为__________。
A．4.5V 20mA B．3V 20mA C．4.5V 0mA D．3V 0mA【答案】低不能 C【解析】【详解】（1）根据题意知，LED灯直接把电能转换成光能的器件，因而其发光效率较高，转移为内能的部分少，即电热转换损耗的能量较白炽灯低；（2）在图丙中，闭合S，调节滑动变阻器，使LED正常发光，由于二极管具有单向导电性，断开S，改变电源的正负极后再闭合S，LED不会有电流通过，故不能发光。
（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变电源的正负极后再闭合S，LED不能发光，即LED没有电流通过，所以电流表示数为0mA，此时电压表通过滑动变阻器能够测量电源电压，所以电压表示数为1.5V。
故选C。
2．用快加热比用慢加热节约的时间：∆t=t’-t=8264s-4132s=4132s。
（2019·北京中考模拟）阅读《超导材料》超导材料1911 年，荷兰科学家昂内斯（Onnes）用液氦冷却水银时发现，当温度下降到 4.2K（-268.98℃时）时，水银的电阻完全消失。
1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。
后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。
1933 年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为“迈斯纳效应”。
根据临界温度的不同，超导材料可以被分为:高温超导材料和低温超导材料。
但这里所说的“高温”只是相对的，其实仍然远低于冰点 0℃，对常温来说应是极低的温度。
20 世纪 80 年代是超导电性探索与研究的黄金年代。
1981 年合成了有机超导体，1986 年缪勒和柏诺兹发现了一种成分为钡（Ba）,镧（La）、铜（Cu）,氧（0）的陶瓷性金属氧化物，其临界温度提高到了 35K。
由于陶瓷性金属氧化物通常是绝缘物质，因此这个发现的意义非常重大，缪勒和柏诺兹因此而荣获了 1987 年度诺贝尔物理学奖。
后来包括中国在内的世界上部分国家又陆续发现临界温度 100K以上的高温超导材料。
高温超导材料的用途非常广阔，由于其具有零电阻和抗磁性，用途大致可分为三类:大电流应用（强电应用）、电子学应用（弱电应用）和抗磁性应用。
大电流应用即前述的超导发电、输电和储能;电子学应用包括超导计算机、超导天线、超导微波器件等；抗磁性主要应用于磁悬浮列车和热核聚变反应堆等。
请根据上述材料回答下列问题:（1）许多金属和合金具有在低温下会失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为_____温度。
（2）超导体_____（选填“适合”或“不适合”）用来制作电饭锅的发热装置。
（3）如图所示，在甲、乙两图中能表示“迈斯纳效应”的是_____图。
（4）高温超导材料的超导电性可以应用于_____。
【答案】临界不适合乙大电流应用：超导发电、输电和储能【解析】【详解】（1）许多金属和合金，当温度下降到某一值时，其电阻完全消失。
这一温度称为临界温度。
（2）超导体没有电阻。
根据焦耳定律，导体没有电阻，通电时就不会发热，所以超导体不适合用来制作电饭锅的发热装置。
（3）文中提到：“如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为‘迈斯纳效应’。
”故能表示“迈斯纳效应”的是乙图。
3．（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。
（2019·山东中考模拟）问题解决——油量报警装置：小雨想要利用电磁继电器制作一个油量自动报警装置。
要求：油箱内油量充足时绿灯亮、红灯灭，显示正常；储油过少时绿灯灭、红灯亮，报警提醒油量过少。
请利用下图器材，再添加一个电源，将电路设计填画完整。
（________）并简述此装置的工作过程____。
（提示：电磁继电器所用弹簧拉力较大，电磁铁磁性必须大到一定程度才能把衔铁吸引下来，否则弹会把衔铁抬起来。
）【答案】详见解析【解析】【详解】用导线将电源、变阻器、定值电阻R0和电磁铁顺次连接起来；使电磁继电器的静触点与电源相连，动触点A和B分别与红灯和绿灯的一个接线柱相连，红灯和绿灯另外一个接线柱分别与电源相连。
如图所示：4．②浮体A 受力平衡，即水对C 的压力、A 和C 总重力以及浮力平衡，所以有：F 压+G =F 浮，则F 压=F 浮-G =0.55N-0.15N=0.4N ，所以阀门C 受到水的压强：p =-420.4N 110m F S =⨯压=4×103Pa ，水的深度：h =333410Pa 110kg/m 10N/kg p g ρ⨯=⨯⨯水=0.4m 。
（2019·甘肃中考模拟）两只灯泡，A 灯“6V 6W”、B 灯“6V 3W”，A 和B 中电流随两端电压变化关系的图象如图甲所示．（1）若灯泡A ．B 两灯泡串联在同一个电路中(两灯泡都不会被烧坏),则______灯泡发光较亮.（选填“甲”或 “乙”）（2）将A 、B 两灯泡并联接在6V 电源两端，求1min 内电路消耗的电能__________； （3）将A 、B 两灯泡串联接在某电源两端，使B 灯恰好正常发光，求此时A 灯电阻______ （4）将A 灯泡与一个滑动变阻器（50Ω 2A ）串联接在6V 电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A 灯泡功率相等时，求滑动变阻器的功率________．【答案】B 540J 4Ω 2.1W【解析】【详解】（1）A 、B 两灯的电阻R A =22A A (6V)=6W U P =6Ω，R B =22B B (6V)=3WU P =12Ω，如果两灯是串联在同一电路上，通过的电流是相同的，R A ＜R B ，根据P =I 2R 可知，P A 实＜P B 实，B 灯泡实际功率大，亮度较大；（2）将A 、B 并联接在6V 电源两端时，因为并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以两灯泡的总功率：P =P A1+P B1=6W+3W=9W ，1min 内电路消耗的电能：W =Pt =9W×60s=540J ；（3）通过两个灯泡的额定电流I A =A A 6W =6V P U =1A ，I B =B B 3W =6VP U =0.5A ，将A 、B 两灯串联接在某电源两端，串联电路中各处的电流相等，由于I A ＞I B ， B 灯恰好正常发光，电路中的电流I A1=I B =0.5A ，由图甲可知，A 灯泡两端的电压U A1=2V ，A 灯泡的电阻R A1=A1A12V =0.5AU I =4Ω；5．（3）电能不能从自然界直接获取，需要通过水能、风能等其他形式的能量转化而来。
属于二次能源。
（2019·北京中考模拟）阅读《司南》并回答。
司南是我国古代的四大发明之一。
是春秋战国时期发明的一种指南针，如图甲所示，它由青铜盘和磁勺组成，磁勺放置在光滑青铜盘的中心，可以自由转动。
古文《论衡•是应篇》中记载：“司南之杓，投之于地，其柢指南”。
司南的作用，放在地上，它的勺柄静止时指向南方。
磁勺能够指示方向，是利用了地磁场对磁勺的作用。
司南的发明不但证明了中国人的聪明才智，而且还为世界指明了前进的方向，为人类的发展和进步起到了重要作用。
请根据上述材料，回答下列问题：（1）若假想地磁场是由地球内部一块大磁铁产生的，图乙和丙所示的两个示意图中，能合理描述这块大磁铁的是图_____。
（2）古人选用较光滑的青铜盘，可以减小磁勺与青铜盘的_________。
（3）如果将青铜盘换成铸铁盘，磁勺能不能正确指示方向呢？为什么？_________【答案】丙 摩擦力 不能；磁勺与铸铁盘相互吸引，所以磁勺无法转动。
【解析】【详解】(1)地球是一个大磁体，地磁场的形状与条形磁铁相似，地磁场的南北极与地理南北极相反，即地磁的北极在地理的南极附近，故丙图正确。
(2) 把天然磁石打磨成的磁勺放在粗糙的木盘上，由于摩擦力较大，很难正确指示南北方向，将粗糙木盘换成较光滑的青铜盘，摩擦力减小了，能正确指示南北方向。
这说明磁勺和盘子之间的摩擦力影响了实验效果。
6．图丁是R V 的阻值与车速成正比，当车速为75km/h 时，V3-10Ω50Ω-10Ω=75km/h 100km/hR ，R V3=40Ω，通过电路的电流I 3=V312V 40Ω+10ΩU R R =+=0.24A ，电压表的示数U 1=I 3R=0.24A×40Ω=9.6V。
