地铁车站建筑设计
地铁车站建筑课程设计
地铁车站建筑课程设计一、课程目标知识目标：1. 学生能理解地铁车站建筑的基本概念，掌握其设计原则、功能布局和结构特点。
2. 学生能了解地铁车站建筑与城市规划、交通组织的关联性，掌握相关的专业术语和知识。
3. 学生能了解地铁车站建筑在节能减排、绿色出行方面的作用和重要性。
技能目标：1. 学生具备运用所学知识分析地铁车站建筑案例的能力，能提出改进和优化方案。
2. 学生能运用设计软件或手工绘制地铁车站平面图，展示其功能布局和结构特点。
3. 学生能通过小组合作，进行地铁车站建筑模型的制作，提高动手实践和团队协作能力。
情感态度价值观目标：1. 学生能认识到地铁车站建筑在城市交通中的重要作用，培养关注城市发展和公共设施建设的意识。
2. 学生在学习过程中，培养对建筑设计的兴趣和热情，激发创新思维和审美观念。
3. 学生通过学习地铁车站建筑，增强环保意识，树立绿色出行、节能减排的观念。
课程性质：本课程为学科拓展课程，旨在让学生结合实际案例，掌握地铁车站建筑的基本知识和设计方法，提高学生的实践能力和综合素质。
学生特点：学生为初中生，具有一定的认知能力和动手实践能力，对新鲜事物充满好奇心，喜欢探索和尝试。
教学要求：注重理论与实践相结合，强调学生的主体地位，采用案例教学、小组合作等方法，激发学生的学习兴趣和参与度，培养其创新精神和实践能力。
通过课程学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。
二、教学内容1. 地铁车站建筑基本概念：介绍地铁车站的定义、分类及其在城市交通系统中的作用。
教材章节：第二章第一节“地铁车站的概述”2. 地铁车站设计原则：讲解地铁车站设计的基本原则，如功能性、安全性、舒适性、经济性等。
教材章节：第二章第二节“地铁车站设计原则”3. 地铁车站功能布局：分析地铁车站的平面布局、空间组织和人流组织等方面内容。
教材章节：第二章第三节“地铁车站功能布局”4. 地铁车站结构特点：探讨地铁车站的建筑结构、材料及构造特点。
地铁车站设计
设计原则
平剖面设计
消防、安全与疏散
车站综合开发和空间利用
设计原则
合理组织人流路线,划分功能分区 (1)乘客与站内人员路线分开；(2)进、出站客流要尽量避免交叉和相互干扰；(3)乘客购票、问讯及使用公用设施时，均不应妨碍客流通行；(4)换乘客流与进、出站客流路线分开；(5)当地铁与城市建筑物合建时，地铁客流应自成体系.
车站宜设在直线段上
车站公用区应划分为付费区与非付费区
无障碍通行
平剖面设计
车站规模
站厅层
站台层
平剖面设计
车站规模
规模指车站外形尺寸大小、层数及站房面积多少. 车站规模分为3个等级,即1级、2级和3级车站。 1级最大，适用于大型商贸、交通枢纽中心，大型集会广场、大型工业区及重要的政治中心； 2级较大，适用于中型； 3级最小，适用于郊区。 车站规模的大小直接影响地铁工程造价的高低。应慎重研究和考虑。
环控系统组成：1、车站公共区域的环控系统,主要是站厅、站台的制冷送风(包括新风)回风系统；2、车站的排风(排烟)系统；3、站台层列车及车道产生的热量和废气的排热、排烟系统；4、区间隧道发生灾变时的排烟系统；5、各管理用房的小环控系统.
图3.8 车站站厅布置示意图
车站一端
车站两侧
车站两端的上层或下层
地铁车站的组成
乘客使用空间
运营管理用房
技术设备用房
辅助用房
车站由车站主体(站台、站厅、生活用房),出入口及出入口通道，通风道及地面通风亭等三大部分组成.
设备管理用房-1
站台层
房间名称
备注
大端
整流变压器室
高牵引变电站的车站才有
牵引变电所开关柜室
降压变电所开关柜室
地铁车站建筑设计
轨
/h/m；
n——利用率，选用0.7。

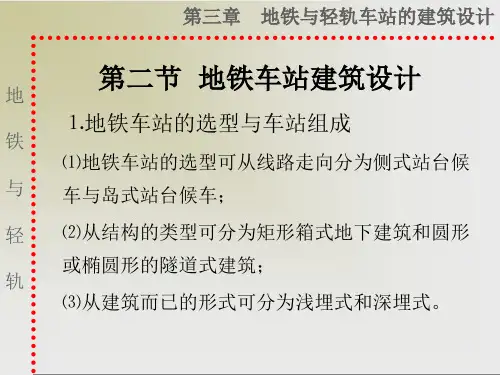

第三章 地铁与轻轨车站的建筑设计
地
乘客使用的人行楼梯宜采用26°34′倾角，其宽
铁 度单向通行不小于1.8m，双向通行不小于2.4m。 当宽度大于3.6m时，应设置中间扶手，楼梯宽应
与 符合建筑模数。
轻
根据地铁规范，在公共区中的步行楼梯宽度不
轨 得小于1.8m。图3-6为自动梯的基本尺寸图。
反而又缺乏灵活性。 如图3-1所示。
第三章 地铁与轻轨车站的建筑设计
地
铁
与
轻 a)
b)
轨
图3-1 岛式和侧式站台 a)岛式站台；b)侧式站台
第三章 地铁与轻轨车站的建筑设计
地 ③矩形箱式车站： 大都采用地下连续墙后大开挖的现浇钢筋混凝
铁 土结构，施工对周边环境影响大，土方量大，影 与 响地面交通。
地 铁 与 轻 轨
图3-7 地铁车辆长度平、立面示意(尺寸单位：mm)
第三章 地铁与轻轨车站的建筑设计
各种轨道交通车辆编组适应客流量和站台长估算 表3-2
地
车型
编 列车载客量 断面客流量(万人次 站台长度 适应范围(万人次
组
(人)
/h)
(m)
/h)
4辆
1240
3.72
93
A型车
6辆
1860
5.58
铁 决定站台的有效长度，图3-7为车辆长度平面机立 与 面。
目前上海地铁1号线和2号线按8节车辆编组， 轻 其站台有效长度为186m，明珠线为6节编组，站
台有效长度为142m。 轨 ②站台的宽度根据站台所需的面积去除以站台的
有效长度即可得出。各种轨道交通车辆编组适应 客流量及站台长估算如表3-2。
城市地铁车站地下空间建筑设计
城市地铁车站地下空间建筑设计摘要：本文简要论述城市地铁车站地下空间建筑设计要点，对改善地下空间效果提出建议，分析地铁车站地下空间开发意义。
关键词：地铁车站地下空间建筑设计世界城市地铁发展已有百年历史，我国地铁建设至今也已有50余年历史，虽然起步较晚，但发展速度极为惊人。
目前我国地铁建设已进入了全速发展期，地铁车站设计不再仅仅是满足日常交通疏解功能，随着城市化进程不断加快，人民需求日渐增多，越来越多的地铁线路交织成网，地下空间开发强度也越来越大，地铁车站设计需要考虑的因素也逐渐增多。
现就城市地铁车站地下空间建筑设计做简单介绍。
一、地铁车站建筑规模设计地铁车站是地铁线路中的交通枢纽，起到客流地上和地下相互转换及快速运送客流的作用，地铁车站规模主要是指车站长度、宽度、轨面埋置深度、出入口数量、楼扶梯数量等指标。
1、地铁车站规模影响因素影响车站方案的因素众多，主要有线路走向、行车运营组织、周边规划、客流预测、站址周边建构筑物设置、道路交通情况、地下管线敷设路由及埋深、施工工法、工程投资等。
地铁车站设计时应统筹考虑各方因素，多方案比选，推理得出最佳方案。
地铁地下车站一旦建成基本无法改变，加之地铁设计年限基本要求为百年以上，因此车站规模确定之前，需对地铁目前及未来客流量做好准确预测，满足客流高峰小时进出站和紧急疏散情况下所需的各种面积规定及楼梯、通道等的宽度和位置要求；同时还要有足够的设备用房和管理用房以满足运营管理功能需求；另外还需考虑与其他公共交通有方便的换乘条件。
2、地铁车站层高设计在车站面积限定的前提下，车站层高设计主要受空间效果和经济投资影响。
中国地铁车站结构减去管线空间，站厅、站台和通道净高一般为3米左右，除中庭式空间以外，基本严格控制车站层高，主要是为了控制造价。
层高越大，站体埋置深度越大，结构工程量、造价和工期都会随之相应增加，此外层高还涉及空调等运营成本的控制问题。
我国的地铁造价平均每公里为6 ~7亿人民币，即平均每米的建设费用为60~70万人民币，其中车站土建造价约占总投资的13%，因此车站建筑设计在满足功能的前提下应尽量压缩车站的长度及控制车站的埋深。
浅谈地铁车站标准站建筑设计

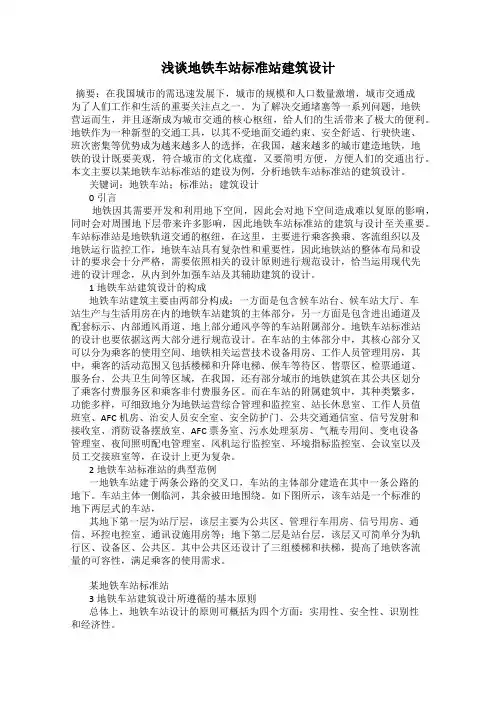

浅谈地铁车站标准站建筑设计摘要：在我国城市的需迅速发展下，城市的规模和人口数量激增，城市交通成为了人们工作和生活的重要关注点之一。
为了解决交通堵塞等一系列问题，地铁营运而生，并且逐渐成为城市交通的核心枢纽，给人们的生活带来了极大的便利。
地铁作为一种新型的交通工具，以其不受地面交通约束、安全舒适、行驶快速、班次密集等优势成为越来越多人的选择，在我国，越来越多的城市建造地铁，地铁的设计既要美观，符合城市的文化底蕴，又要简明方便，方便人们的交通出行。
本文主要以某地铁车站标准站的建设为例，分析地铁车站标准站的建筑设计。
关键词：地铁车站；标准站；建筑设计0引言地铁因其需要开发和利用地下空间，因此会对地下空间造成难以复原的影响，同时会对周围地下层带来许多影响，因此地铁车站标准站的建筑与设计至关重要。
车站标准站是地铁轨道交通的枢纽，在这里，主要进行乘客换乘、客流组织以及地铁运行监控工作，地铁车站具有复杂性和重要性，因此地铁站的整体布局和设计的要求会十分严格，需要依照相关的设计原则进行规范设计，恰当运用现代先进的设计理念，从内到外加强车站及其辅助建筑的设计。
1地铁车站建筑设计的构成地铁车站建筑主要由两部分构成：一方面是包含候车站台、候车站大厅、车站生产与生活用房在内的地铁车站建筑的主体部分，另一方面是包含进出通道及配套标示、内部通风甬道、地上部分通风亭等的车站附属部分。
地铁车站标准站的设计也要依据这两大部分进行规范设计。
在车站的主体部分中，其核心部分又可以分为乘客的使用空间、地铁相关运营技术设备用房、工作人员管理用房，其中，乘客的活动范围又包括楼梯和升降电梯、候车等待区、售票区、检票通道、服务台、公共卫生间等区域，在我国，还有部分城市的地铁建筑在其公共区划分了乘客付费服务区和乘客非付费服务区。
而在车站的附属建筑中，其种类繁多，功能多样，可细致地分为地铁运营综合管理和监控室、站长休息室、工作人员值班室、AFC机房、治安人员安全室、安全防护门、公共交通通信室、信号发射和接收室、消防设备摆放室、AFC票务室、污水处理泵房、气瓶专用间、变电设备管理室、夜间照明配电管理室、风机运行监控室、环境指标监控室、会议室以及员工交接班室等，在设计上更为复杂。
4.3地铁车站建筑设计-车站出入口设计
– 独建式车站出入口（形式多样，较常见）
伦敦地铁
深圳地铁-鼓楼站
地下铁道（四）——地铁车站建筑设计
出入口设计——
$
地铁车站出入口分类—按修建形式分类
– 合建式车站出入口
广州地铁
香港地铁
地下铁道（四）——地铁车站建筑设计
出入口设计——
$
地铁车站出入口分类—按使用性质分类
• 按使用性质分类
– 普通出入口：乘客使用的车站出入口，功能单 一，结构简单，平面形式比较灵活。
(1)出入口的位置一般都选在城市道路两侧、交叉路 口及有大量客流的广场附近。 设计原则 ：宜分散均匀布置，出入口之间距离应尽 可能大些。 目 的：最大限度吸引客流，方便乘客进出车站。
2020-1-13
5
地下铁道（四）——地铁车站建筑设计
出入口设计——
$
地铁车站出入口设计原则
• 地铁车站出入口位于：城市道路两侧、交叉路口
出入口设计——
$
地铁车站出入口设计原则
• (3)出入口宜设在火车站、公共汽车站、电车 站附近，便于乘客换车。
– 不宜设在客流主要集散处，应尽量避免相互交叉 和干扰，减少出入口被堵塞可能。
2020-1-13
8
地下铁道（四）——地铁车站建筑设计
出入口设计——
$
地铁车站出入口设计原则
• 北京地铁站：为了避免相互交叉和干扰，地铁站 出入口与公交换乘点的间距均在50m以上。
公交 车站
2020-1-13
公交车 站
9
地下铁道（四）——地铁车站建筑设计
出入口设计——
$
地铁车站出入口设计原则
（4）出入口与城市过街地道、天桥等相结合 地铁车站出入口兼过街地道的位置，一般宜设在车站的端部， 这样布置可以不致影响车站的管理和对站内客流路线的干扰。
轨道交通地铁车站建筑设计技术要求规范--(车站建筑)
1. 车站设计要针对##地方特色,充分考虑##特殊的气候特点和地质条件,与城市的发展规划相结合,与周边环境条件相协调,做出功能完善、安全可行、技术先进、造价合理的实施设计方案.2. 车站总体布局应符合城市规划、轨道交通路网规划、环境保护、文物保护的要求,在考虑最大限度地吸引客流的同时,应因地制宜妥善处理与城市交通、地面建造、地下管线、地下构筑物之间的关系,应尽量减少房屋拆迁、管线迁移和施工时对地面建造物、地面交通、历史文物与市民出行的影响.3. 车站是乘客集散和乘降的场所,车站建造设计应体现交通功能的特点, 以人为本,合理吸引和组织客流,满足行车组织、运营管理和设备的要求,方便乘客集散、乘降和换乘,包括与其它轨道交通线、公交路线、自行车等的换乘,为乘客提供安全、便捷、舒适的乘车环境.4. 车站规模应根据远期预测客流的集散量和车站本身行车管理、设备用房的需要来确定.其站厅〔公共区〕、站台〔公共区〕、出入口、通道、楼梯、自动扶梯、售检票机等均要与该站客流通过能力相适应, 同时满足事故紧急疏散客流的需要.5. 设计客流按远期高峰小时的客流量,并考虑高峰小时内客流的不均匀性,计入超高峰系数,取超高峰系数1. 1~1.4.处于突发客流较大的车站视实际情况而定.6. 根据路网规划考虑与其他轨道路线的换乘,并选择合理的换乘方式.远期路线换乘站〔##大街站〕要在总体上统筹考虑,分期实施, 留置切实可行的接口.换乘车站设计时,换乘设施的通过能力需满足远期换乘客流的需要,并考虑资源共享.7. 车站的防灾设计要满足《地铁设计规X》与《城市快速轨道交通工程项目建设标准》与其它有关规定.车站的紧急疏散能力,应保证在远期高峰小时客流量时将一列车乘客与站台上候车乘客、工作人员在6min 内疏散完毕.8. 车站考虑平战结合,能满足按6 级防护等级进行平战转换.9. 车站按抗震设防烈度7 度进行设计.10. 车站应考虑无障碍设计.11. 在满足行车组织、运营管理和设备要求的前提下,尽量减小车站规模,压缩建造体量,简化设备与运营管理模式,优化结构体系,力求降低工程造价和运营成本.12. 车站设计应充分利用地上、地下空间综合开辟,积极考虑与周边地下过街通道、地下商场与物业开辟相结合或者连通, 以便能综合疏解轨道交通客流和过街客流,争取最大的社会效益和经济效益.13. 车站建造设计应突出交通性建造应具备的简洁明快、美观慷慨、易于识别等特点,建造风格应反映##地方特色,体现现代交通建造的时代气息,与周围的城市景观相协调.14. 地面、地下砌体材料严禁使用黏土砖,应采用新型墙体建材〔如混凝土小型空心/实心砌块〕.1. 车站设计应积极配合城市道路、建造、公交的规划, 以充分吸引客流量为目的,合理地布置出入口、风亭的位置. 出入口积极考虑与周边地下过街道、地下物业开辟连通,尽量优选与沿街建造相结合. 目前无法结合的,可设部份暂时出入口或者预留口,待规划实施时续建.2. 车站总平面设计应充分考虑与周边地块的综合开辟结合,充分利用地上地下土地空间资源,力求创造最佳的社会与经济综合效益.3. 车站设计应充分考虑车站与其他轨道交通路线、地面公交与出租车等的换乘与衔接,并选择合理的换乘方式.换乘节点统一规划,分期实施,并预留好切实可行的接口.4. 出入口建造宜与道路红线正交或者平行.客流量大的出入口应设集散小广场,每一个车站均应在有条件的地方设置自行车停车场.5. 车站地面建造与周边建造之间要满足消防、日照、通行等间距要求.风亭与风冷机组设置应尽量远离居民住宅与学校等建造,注意噪声影响,并征得环保部门与规划部门允许.6. 每一个出入口规模应满足远期分向客流与消防疏散的需要, 同时出 入口通道应尽量兼顾行人过街功能 .两线共用出入口宽度宜适当加宽并 设置上下行自动扶梯.7. 出入口风亭建造普通宜后退道路红线 3~5m 布置,如无法满足应 取得规划部门的允许.8. 出入口应做有盖式出入口 , 风井有条件的可结合绿化设计为敞 开式低风井.1. 车站规模应根据远期设计客流量、所处位置的重要性与该地区 远期发展规划等因素综合考虑确定 .远期设计客流量为远期预测高峰小 时客流量×超高峰系数 .换乘站换乘设施应满足预测的远期换乘客流量 的需要.##市轨道交通一期工程车站特征综合见表 7.3.1.2. 车站形式可根据客流量大小、路线条件、站址环境条件因地制 宜地选择地下二层、地下一层或者其它的结构形式,但必须满足车站的基本 功能要求.3. 站厅层设计(1) 站厅层设计应进行合理的功能分区,并按规 X 要求划分防火分.(2) 站厅布置① 站厅布置根据客流流线与管理需要划分为非付费区与付费区 .要合 理布置通道口、 亭、售票亭、检票机、栏栅与楼电梯位置 ,使进出站 客流和换乘客流尽量减少交叉,流线短捷而有序 〔应有客流组织示意图〕 . ② 楼梯宽度、自动扶梯数量既要满足平时客流集散需要,又要满足事故车站性质普通中间站四期工程终点折返站,设交叉渡线站名太平村机械厂站东北化工厂站车站形式 地下二层岛式 地下二层岛式站台宽度 〔m 〕 12.511编号12 区情况下紧急疏散需要. 出入口通道、售票口、检票口、楼电梯的通过能力应相互协调匹配.③ 站厅非付费区宜采用不小于2.4m 宽的通道相互连通.④ 站厅公共区的面积须满足远期高峰小时5min 内双向客流的积聚量〔0.5m2/人〕所需面积.⑤ 分期实施的换乘车站,建造布局和售检票机布置近、远期不同,应按照近期、远期分别设计,并预留好远期改扩建的条件,避免或者减少对已运营线路的影响.⑥ 售票机应尽量采用内嵌式布置,进站检票机外侧、出站验票机内侧应有一定的排队缓冲空间.⑦分隔付费区与非付费区的栏栅高度不小于1100mm,需设置平开净宽不小于1400mm 的疏散口,兼做搬运通道使用,并挨近客服中心布置.<3> 行车管理用房的布置①管理用房设置要求见表7.3.2.② 管理用房应集中在站厅层一端紧凑布置.③ 管理区内通道与楼梯布置应满足消防要求〔详见7.9.1 车站建造消防〕.<4> 设备用房的布置①各种设备用房设置要求见表7.3.3.②设备用房布置在满足工艺要求的基础上应尽量紧凑,要充分利用空间.③ 要根据设备工艺要求预留好各种孔洞,并考虑主要设备至吊孔的搬运通道.④有水房间尽量避免与电气用房与贴邻布置, 艰难时,墙面应采取防潮措施,确保电气用房安全.有水房间不应布置与电气用房上方.任何排水管不得穿越电气设备用房.⑤环控机房普通宜设在站厅层两端,风冷冷水机组摆放在设备集中端的风亭附近.环控电控室宜设在环控机房附近.<5> 设计标准①公共区地坪装修面至结构顶板底的净高≥4800mm ② 公共区地坪装修面至吊顶净高≥3200mm③地坪装饰面高度： 公共区 150mm,设备区 〔除采用防静电架空板房 间外〕为 100mm.设备区走道如有较大设备埋管,可根据埋管要求适当加 厚装修面.④防静电架空地板高〔用于通通、信号设备用房〕 300mm ⑤防静电架空地板高〔用于车站控制室〕 600mm ⑥普通用房地面至吊顶底面净高≥2400mm ⑦内部管理区走道净宽〔单面布置〕≥1200mm 〔双面布置〕≥1500mm内部管理用房区走道净高≥2500mm ⑧站厅、站台和出入口公共区饰面墙采用 250mm 厚的离壁式隔墙. 在外墙可能产生渗漏水的车站 ,有人值守和有电器设备的设备管理用房 靠外侧墙应设置 150mm 厚的离壁式隔墙.⑨设备用房具体设计按相关系统专业技术要求和相关提资.设置要求应设在站厅层通信信号机房集中与客流多的一端 ,面向公 共区,开 C 类甲级防火观察窗.地坪比站厅抬高 0.6m,能直 接观察站厅层客流情况.换乘站车控室若为两线共用,则面 积不小于 55m 2 .应设在车控室旁,地坪与车控室齐平,相互联系直接. 设置在站厅层管理区内较肃静的部位〔重点站取大值〕 挨近站厅公共区集中设置. 〔重点站可增 12m²〕 挨近管理区公厕设于站台公共区端部,男女均不少于 3 个厕位,设残疾 人厕位.工作人员厕所设于站厅管理区内,女厕坑位不少于 一个,男厕一个坑位,二个小便斗.设置在站厅管理区内.应兼有蒸饭、盥洗功能,设置简易洗 涤槽.站厅层、站台层设一间,站厅层设在挨近公用区位置,站台 层可设在中间楼梯下.清扫间内应设洗涤池. 设在站台层,可与配电室合设. 内设 .仅在##大街站设置两间,需设置独立洗手间须设置在站厅层车控室一侧,距离站厅公共区较近.按财务 室标准设计,须装防盗门、柜台、 CCTV 图象监控设备.〔重 点站取大值〕用房名称车站控制室 〔含防灾报警控制〕站长室 交接班室〔兼会议室、餐厅〕警务室女更衣室/男更衣室女厕/男厕/无障碍厕所茶水间清扫间站务员室 乘务员待班室收款室面积〔m 2〕35~5510~1525~3012×2 15/1515/15/466×212×1~2 2016~20用房名称AFC 维修室 备品间 工务用房 信号工区 通信工区 供电维修工区 机电维修工区用房名称综合弱机电房弱电电源室公安、消防无线通信机房商用无线通信机房弱电电缆间AFC 配电室区间通风机房 小通风机房 公共区通风机房 环控电控室 降压变电所牵引降压混合变电所消防泵房 污水泵房 废水泵房 烟络尽 安全门设备室 电缆引入室 通信仪表 配电室4. 站台层设计(1) 站台计算长度按 B 型车、 6 节编组控制为 118m 〔含停车误差〕 . (2) 站台宽度 BB =b +b +n ·z+T<m>侧 1 其中：n ·z ——柱数×柱宽<m>；〔柱宽应考虑装饰厚度,每侧 100mm 〕挨近弱电设备综合机房须设置在站厅层车控室对面一侧,距离站厅公共区较 近,可与车站动照配电室合设. 布置在车站两端, 挨近新风道与排风道 布置在车站两端包括控制室、 0.4kV 开关柜室、 35kV 开关柜室包括控制室、 0.4kV 开关柜室、 35kV 开关柜室、直流开关柜室、整流变压器室4.5m ×6m,近消防出入口布置近洗手间布置 设于站台层低端 工作半径〔管道长度〕 150m,近变电所与通信、信号设备用房设置 3m ×6m,设于站台层,挨近车站控制室一端 设置要求须设置在站厅层车控室一侧,距离站厅公共区较近.条件许 可时可与收款室相邻. 酌情有岔站设置,设在站台层 根据信号专业要求设置含工区间 30m 2,材料间 10m 2 . 近变电所设置.含维修工区间 30m 2,材料间 10m 2.面积〔m 2〕 74~129 44 40 54 1510290×2 60+40 140 55×2 240410 27 15~202020×〔1~2〕20~25 10×〔2~3〕12×2 15×4设置要求信号设备集中站 129m 2〔13.4m ×9.6m 〕, 信号设备非集中站 74m 2〔13.2m ×5.6m 〕, 挨近车站控制室, 挨近综合弱机电房面积〔m 2〕 16~20 15~20 15 20~30 40 20 40岛 1 2 B =b +z+T<m>T ——每组人行楼梯+自动扶梯宽度<m>； b 1 、b 2——侧站台宽度,侧站台最小设计宽度：岛式站台： b ≥2.5m侧式站台〔长向 X 围内设梯〕时： b ≥2.5m 侧式站台〔垂直于侧站台开通道口〕时： b ≥3.5mQ p Q p1 2 L 安 1 2 Lρ——站台上人流密度；建议ρ=0.5m 2/人L ——站台安全门长度<m>；Q ——远期每列车高峰小时单侧上车设计客流量 〔换算成高峰时段上发车间隔内的设计客流量〕；Q ——远期每列车高峰小时单侧上、下车设计客流量〔换算成高上、下峰时段发车间隔内的设计客流量〕B ——站台安全防护宽度取 0.40m,不包括 80mm 〔警界线〕 .安(3) 站台两端设备用房必要时可伸入站台计算长度内 ,但不应超过 半节车箱长度,且不得侵入侧站台计算宽度 ,并应满足距人行楼梯第一级 踏面不少于 8m,距自动扶梯工作点不小于 12m. 艰难时,伸入长度不得大于 8m,且不得侵入侧站台的计算宽度 .计算站台长度以外的通道净宽不小于 1200mm,且在人员通行的 X 围内不得有突出物.(4) 需协调站台层与站厅层的楼梯、电梯、扶梯布置,使站台层客流 分布均匀,并确保站台上任意点至楼梯口的距离不大于 50m.(5) 要综合平衡站台层二端与站厅层设备用房的布置 ,使整个车站 压缩到最佳长度.(6) 车站变电所〔降压变电所、牵引降压混合变电所〕应集中布置 在车站站台层.若确有艰难时,可考虑将低压用房设置于站厅层 ,且上、下 对齐布置.(7) 设计标准① 结构净高〔公共区地坪装饰面至结构顶板底〕：≥4500mm ② 建造净高〔公共区地坪装饰面至吊顶底〕：≥3200mmb (b ) = 上 + B 和b (b ) = 上•下<取大者>③轨顶面至站台地坪装饰面：1050mm④地坪装饰层厚度：公共区为100mm,设备区为50mm⑤自站台边缘向里2000mm 宽X 围内须作绝缘层处理⑥站台计算长度内站台边缘到路线中心线距离：1500mm站台计算长度外站台外边缘到路线中心线距离：1700mm曲线段路线中心至侧墙和站台边缘距离应根据限界要求分别加宽.⑦ 路线中心线至侧墙净距：2150mm⑧轨顶至底板面≥560mm⑨车站纵坡：2‰〔车站底板、站台板、中楼板、顶板均与轨道面同一坡度〕⑩曲线车站路线半径：≥800000mm118000mm岛式站台宽度侧站台宽度岛式≥2500mm侧式〔楼扶梯平行站台布置〕≥2500mm侧式〔楼扶梯垂直站台布置〕≥3500mm2400mm1200mm双面布置≥1500mm2500mm500 mm5. 车站主要设施(1) 自动扶梯① 自动扶梯的设置标准一是满足客流量需要,二是考虑提升高度的需要. 原则上从站台到站厅上行均考虑采用自动扶梯,下行采用人行楼梯〔终点站与下行落差二层的可考虑自动扶梯〕, 出入口提升高度大于6m 的设上行自动扶梯,提升高度大于10m 的可设上、下行自动扶梯.个别重要车站的设置标准可酌情提高.② 自动扶梯的倾角按30°考虑,有效净宽为1m,运输速度采用0.65m/s,通过能力按>7300 人/h 计.③ 自动扶梯踏步面以上最小净空≥2.3m.④ 当自动扶梯穿越楼层时,扶手带中心至开孔边沿的净距应≥ 0.5m,如达不到标准时应设防轧安全标志.⑤ 当自动扶梯靠墙布置时,要求扶手带中心至墙壁装饰面的最小距离为0.6m.⑥ 两相对布置的自动扶梯工作点之距≥18m.⑦ 自动扶梯工作点至前面障碍物距≥8m⑧自动扶梯与人行楼梯相对布置时, 自动扶梯工作点至楼梯第一级踏步距离≥12m.⑨ 在布置自动扶梯时应考虑吊运空间与吊钩. 出入口处自动扶梯下端应设集水坑.⑩ 在火灾时计入疏散宽度的自动扶梯配电应按一级负荷设计.(2) 电梯每一个地下车站应在出入口与站厅层之间以与站厅层与站台层之间设置无障碍垂直电梯〔供残疾人、车站内部货运、老弱病幼使用〕.连接站厅层与站台层的电梯应设在站厅层付费区内、站台层中部以方便使用〔此电梯不计入紧急疏散用〕.(3) 楼梯① 每一个车站均应在付费区内至少设一座楼梯, 以便在自动扶梯不能运转时仍能保证站内乘客的疏散.②两层或者多层车站应至少设一部供工作人员和消防人员使用的楼梯, 该楼梯宜设在工作人员较集中的管理用房区内,楼梯宽度不得小于1.2m. 此梯宽度不计入紧急疏散楼梯宽度.③ 设计标准·踏步高乘客使用：150~162mm工作人员使用：162~175mm·踏步宽乘客使用：280~320mm工作人员使用：250~280mm乘客使用的楼梯,其踏步尺寸原则上采用150mm×300mm.·车站内公共区楼梯每一个梯段的踏步级数应不小3,不大于18级. ·楼梯歇息平台宽：1200~1800mm·楼梯宽度单向楼梯净宽：≥1800mm双向楼梯净宽：≥2400mm· 当楼梯净宽大于3600mm 时,应在中间增设一道扶手.· 楼梯口部栏杆高：≥1200mm·楼梯梯段栏杆高：≥900mm 〔临空侧1200mm〕·楼梯台阶装饰面至上部障碍物的最小净空≥2300mm· 出入口台阶长度应大于出入口宽度并≥3000mm·疏散楼梯两梯段之间的水平净距≥150mm(4) 检票机① 进站检票机应设在售票处至站台的人流流线上. 出站检票机应设在站台至出站通道的人流流线上,其数量应能满足远期超高峰小时客流的需要〔1.3~1.5 系数〕.② 检票口是付费区与非付费区的分界线,宜垂直人流方向设置.③ 进出站检票机应合理布置, 既要方便管理,又要避免进出站人流的交叉干扰.④ 出站检票机布置应适当留有扩容的余地.⑤主要标准：进站检票机距售票机〔亭〕净距≥5000mm进站检票机距步行楼梯第一级踏步净距≥5000mm出站检票机距步行楼梯第一级踏步净距≥8000mm检票机距自动扶梯工作点之间净距≥8000mm检票机前通道宽度≥4000mm检票机距出入口通道口净距宜≥8000mm相对布置的检票机净距≥8000mm ⑥车站应至少设置一处无障碍检票通道,通道净宽不应小于 900mm.(5) 售票机① 售票机的数量应预留远期超高峰小时客流的需要.② 售票机应设在客流不交叉 ,且干扰小的地方 .售票机前应留有足够的 空间,供乘客排队购票与通行.③ 车站内售票机宜沿进站客流方向纵向罗列 .并应结合车站不同的客 流方向布置,宜不少于两处.④ 售票机的布置应注意与出入口通道与进站检票机保持适当的缓冲距 离.售票机距离最近的出入口动刀与发展检票机的净距不应小于 5m.⑤售票机的布置应考虑在不影响乘客正常使用的条件下能进行检修, 并留有足够的取款与检修空间.⑥售票机的布置视情况可组合嵌入墙内,使空间整体美观.(6) 站台安全门应设置明显的安全标志和使用标志,方便乘客识别.(7) 通道、楼梯、自动扶梯、售、检票口的通过能力见表 7.3.4.1. 位置车站出入口位置应以吸引附近客流、方便进出车站为原则 ,宜与过街地 道、 地下街、 临近公共建造相结合或者连通,统筹规划, 同时要方便与地面公 交客流的换乘.2. 规模与数量<1> 车站出入口规模应以满足远期设计客流量的疏散为依据 .地下车站每小时通过人数 5000 4000 4200 3700 3200 ≥7300 300 1500 1800 名 称1m 宽通道1m 宽楼梯1m 宽自动扶梯自动售票机自动检票机 通行工况 单向通行 双向通道 单向下行 单向上行 双向混行 0.65m/s 有序购票 磁卡非接触 IC 卡普通宜设 4 个出入口,当车站设计客流量较小,站址建设条件又比较差的情况下可酌情减少出入口数量,但不能少于2 个〔且应对角布置〕.<2>车站出入口通道〔天桥〕总宽,应以车站远期设计进、出站客流量进行计算确定.每一个出入口通道〔天桥〕的宽度应根据分向设计客流量确定, 并根据出入口的位置以与可能产生的突发性客流等因素,取 1.1~1.25 的不均匀系数.<3> 出入口楼梯与通道的通过能力之和应大于车站内部楼梯和自动扶梯的疏散能力之和.<4> 每座车站应利用一个出入口设置无障碍垂直电梯〔相对应于站台至站厅直升电梯的位置〕.有高差处采用坡道,地坪设导盲带.3. 凡临近规划地块的出入口,应尽量争取结合规划沿街建造建造. 目前没有条件结合的,可先设暂时出入口2~3 个, 以满足近期通车与消防疏散要求.其余出入口可采取预留口形式,待规划实施时再续建.4. 每一个出入口宽度与朝向应满足分向客流的需要,地面口部应根据客流大小留有足够的集散面积.每一个车站均应在有条件的出入口预留停放自行车面积.5. 地下出入口通道应力求短、直,弯折不宜超过三处,弯折角度宜大于90° , 阳角应做圆角处理.地下出入口通道与换乘通道长度不宜超过100m,超过时应采取能满足消防疏散要求的措施,有条件时宜设自动人行道.通道内宜设纵向与横向排水坡,通道两侧宜设排水沟.6. 车站出入通道与出入口设计应考虑冬季防寒保温措施,原则上应采用有盖式出入口.7. 车站出入口平台标高应结合顶棚形式、沿街景观规划与出入口所在地区最高积水位等条件统筹考虑.出入口平台高度一般为300mm~450mm.8. 车站出入口和街面建造合建时,应按一级耐火等级考虑.9. 出入口通道长度>60m 时设置机械排烟,＞100m 时应设置两个直通地面的口部, 以满足疏散要求.10. 车站地面出入口应设置##地铁的统一标志.11. 每一个出入口均应设防盗卷帘门.12. 与其它建造物连接的地铁出入口通道,应直接与室外相通.凡在地铁运营时间内不能保证通行无阻者,其通过量不应计入车站出入口的通过能力内.13. 各车站出入口通道应与人防设计密切配合,各种预留埋件、接口设计不应遗漏.14. 设计标准通道宽度：≥3000mm通道净高〔地面装修面至吊顶底〕：≥2500mm 〔需要通风的长通道另加〕通道结构净高：≥2800mm通道纵向坡度：≤3%通道横向坡度：0.5~1% 〔双向〕1. 地下车站风亭的分散与集中设置应根据地貌、地面的城市规划、施工的可能性与经济性来实施.临近规划地块的,应尽量争取与地面建造合建,合建时应考虑消防和卫生要求；若近期没有条件合建的,可考虑采用暂时风井,待规划实施时改造.2. 地下车站的机械进、排风和活塞风貌用高风亭时,风口应符合下列规定：<1> 排风口、活塞风口应在进风口之上；<2> 进风口、排风口、活塞风口两两之间的最小净距不应小于5m, 且不宜开在同一方向.3. 地下车站的机械进、排风和活塞风貌用敞口低风井时,风井之间以与风井与出入口之间的水平净距应符合下列规定：<1> 进风井与排风井、活塞风井之间,不应小于10 m；<2> 活塞风井之偶尔活塞风井与排风井之间,不应小于5 m；<3> 排风井、活塞风井与车站出入口之间,不应小于10m；<4> 排风井、活塞风井与消防专用通道出入口之间,不应小于5m.<5> 敞口低风井四周需有≥3m 绿篱；4. 风井〔亭〕口部距最近建造物的直线距离应≥5m,同时风亭口部距最近建造物门、窗或者其它进、排风口等直线距离均≥10m,以免污染其它建造物内环境或者交叉污染；5. 高风亭上的风口设百叶格栅,其净面积应根据计算确定.风亭上风口是否设消声百叶,根据消声计算定. 敞口低风亭的口部设置钢格栅等安全设施；6. 人行道旁的进、排风口应高出人行道2m 以上.风亭布置在绿地内时,风亭格栅底部距地面的高度应≥ 1.0m,且满足防淹的高度,进风亭位于空气清洁区.7. 活塞风亭应设在空气洁净的地方,并背离交通干线,避免汽车尾气影响；周围禁止设置垃圾采集站, 附近应避免设置公共厕所,并禁止排放有毒有害气体、恶臭气体以与超过污染物排放标准的烟尘、粉尘等,确保地下区间内空气质量；8. 敞口低风井的排风井、活塞风井宜设置在地下车站出入口、进风井的常年主导风向的下风侧；9. 各风道、风亭应作防水和排水处理；10. 风道〔井〕内应设具防火密闭、隔声能力的检查门、检查梯与照明等设施.11. 拟与规划建造物合建的风亭,应考虑今后与该建造物施工建造的接口问题, 以免相互造成功能与景观上的影响.12. 目前没有条件与地面建造结合的风亭可后退红线单独建造或者采取过渡性措施,独立式风亭与周围建造的间距应满足规X 与环保要求,并注意与周围环境相协调,尽量压缩体量和高度,且造型美观.13. 在周边具备绿地设置条件的地段宜采用敞开式低风井,并应做好排水、防淹、安全、挡物措施.14. 出入口风亭编号统一规定：按顺时针编号,西北角为1 号.15. 车站每一个出入口、风亭的地面标高必需以所在点的现状实测或者规划地面标高为依据,分别确认,并在建造施工图中列出车站出入口、。
地铁车站建筑设计理念与方法
地铁车站建筑设计理念与方法一、地铁车站建筑设计的理念城市地铁作为一类大型的公益性快速交通设施，其最直接的功能应该是方便乘客的出行，是乘客的代步工具。
那么在设计时，就必须倡导和体现出“以人为本”的理念，力求为乘客提供便捷、舒适、安全的乘坐环境。
与此同时，在设计时，必须符合小噪音、低污染、低成本的要求，选择有利于乘客身心健康的设计方案。
除此之外，城市地铁在设计过程中还应当尊重“绿色”这一基本理念，打造成为城市快速绿色交通系统。
二、地铁车站建筑设计所遵循的基本原则(1)实用性原则：地铁车站建筑在设计之初必须考虑到乘客密度与流动速率，在楼梯出入通道的设计时，必须确保乘客人流有序进出站和便捷换乘其他线路，在客流高峰时能够满足乘客进出对楼道、电梯等的宽度要求。
(2)安全性原则：基于城市地铁进出站建筑主要是位于城市主要道路、广场、商场以及人口密度大的地方等的地下，在设计时，必须考虑到地铁建造及运营过程中整个建筑工程在结构布局上的安全性，避免造成对周边居民以及过往路人的安全伤害。
(3)识别性原则：城市地铁作为一种定时、安全、快速、高校运作的公共轨道交通系统，其运营过程中的行驶速度较快，站与站之间的时间间隔较短，这就要求在设计时必须重视各个主要区域和位置的标示，不能让乘客浪费较长时间还找不到候车站台，避免乘客出现走失和迷路现象。
(4)经济性原则：城市地铁的建造和运营是一种较高投资行为，按照我国已建成地铁建筑设计，其每公里的平均造价为6〜7亿人民币，单车站建筑的土建工程总造价就足有占到了总投资的13%这就要求在设计时应当注重经济性这一原则，避免出现资源利用和资金投入的浪费现象。
三、地铁车站建筑设计的方法1.地铁车站内部布局的设计方法地铁车站建筑的设计是一个复杂性、综合性的系统工程，不但要确保线路上行驶车辆、接受和发送信号、车体通风等的协调关系，还必须运用专业化知识来实现整体设计方案的最优组合以降低地铁车站的造价。
所以，在地铁车站主要建筑设计上必须采用最佳的方法，重点是对设备管理用房区、乘客公共区等进行设计。
