专变采集终端控制说明
专变采集终端控制功能概述一、综述控制分远方控制和本地控制，远方控制是指通过外部设备给终端发送直接跳闸命令，终端在收到命令时根据命令中的参数进行跳闸；本地控制又分为功率控制和电量控制，是由终端自主发起的跳闸动作。
无论是远方控制还是本地控制，都需要在控制之前进行“保电解除”，保电就好比是一把锁，只有打开这把锁，控制信号才能由终端发给外部设备。
2009规约的专变采集终端有四路控制，2013规约的专变采集终端有两路控制，在终端内部每路控制由一个继电器。
每路控制有三个端子组成：左边常开，右边常闭，中间为公共端子，如下图1所示：图1 控制端子二、控制原理所谓的控制是由终端的继电器在一定条件下发出的控制信号，该信号有电平触发和脉冲触发两种方式。
2.1 电平触发电平触发的控制其信号是高低电平，信号一旦发出，一直维持其状态，直到控制解除或者发送允许合闸命令。
一般情况是发送高电平信号，原来的常开触点变为常闭，原来的常闭变为常开。
2.2 脉冲触发脉冲触发的控制信号也为高低电平，只不过其高电平信号持续时间短暂，只有2S，过后又变为低电平。
继电器在发出脉冲后，常开触点闭合2S，随之又恢复为常开状态。
三、控制过程3.1 远方控制实现远方控制只需执行两步操作即可，①保电解除②发送控制命令，该命令包含以下几个参数限电时间：单位为0.5h，控制跳闸的时间长度，如果设为0，表示永久限电，告警延时时间：单位为分钟，继电器发跳闸信号前的告警时间，控制轮次：需要跳闸的那一路开关，主站向终端下发功率控制投入命令及参数，终端在所定限值范围内监测实时功率，当不在保电状态时，功率达到限值则自动执行功率定值闭环控制功能，按所投轮次依次判断并执行跳闸操作。
功率定值控制解除或控制时段结束后，终端允许用户合上由于功率定值控制引起的跳闸开关。
功率定值闭环控制根据控制参数不同分为时段功控、厂休功控、营业报停功控和当前功率下浮控等控制类型。
在参数设置、控制投入或解除以及控制执行时应有音响（或语音）告警通知用户。
FKXA4X-LY0104 I 型专变采集终端使用说明书
FKXA4X-LY0104 I型专变采集终端使用说明书（Ver1.0）江苏林洋能源股份有限公司目录一、概述 (1)二、系统特点 (1)三、主要技术指标 (1)四、工作原理简述 (3)五、终端的使用 (11)六、安装 (13)七、注意事项 (16)八、运输存储 (16)九、售后服务 (16)FKXA4X-L Y0104 I型专变采集终端(以下简称终端)在结构上采用国际流行的全压铸铝结构，具备优良的电磁兼容性能，确保现场的可靠运行。
在用户界面上，采用大屏点阵液晶屏显示，菜单驱动，操作简单直观；内含国标字库，支持中文信息发布，方便电力企业为用户提供优质服务；在接口上，配置了4路控制输出接口、4路脉冲输入接口、4路遥信输入接口、1路RS232接口、2路RS485接口，实现了电力需求侧管理终端要求的所有功能。
二、系统特点●采用工业级ARM9系列系统主板和LINUX操作系统。
●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的环境自适应能力范围。
●与主站之间的上行通信采用230电台通信方式。
●下行通信采用485总线通信、电流环通信等接口。
●宽电压范围设计使其具有更高的可靠性，更加适应工作环境。
●全新的维护概念：具有功能强大的组态功能，可以在本地/远程方便地修改设备参数，支持本地/远程软件的在线升级。
●大容量的主板FLASH存储芯片保证各种数据的方便存储。
三、主要技术指标交流220V/100V1.5（6）A路告警。
四、工作原理简述4.1 基本工作原理终端主要由四部分组成：电源单元、处理显示单元、接口单元、电台单元。
电源单元给整机供电，终端在接通电源后，自动进入复位和程序的初始化。
接口单元配置了控制输出接口、遥信状态输入接口、脉冲输入接口、RS485接口；处理单元对来自接口单元的各种数据进行统计分析后保存在RAM内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯；电台单元通过无线信道同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。
WFET-1000专变采集终端使用说明书
WFET-1000专变采集终端使用说明书目录1概述............................................................................................................................................. - 1 -2执行标准..................................................................................................................................... - 1 -3技术参数..................................................................................................................................... - 1 -3.1外形与尺寸 (1)3.2主要技术指标 (2)4功能描述..................................................................................................................................... - 3 -4.1数据采集与统计分析 (3)4.2状态监测与告警功能 (4)4.3存储功能 (5)4.4GPRS/CDMA无线数据通信功能 (6)4.4.1GPRS模块主要特点 ..................................................................................................... - 7 -4.4.2CDMA模块主要特点.................................................................................................... - 7 -4.5停电上报功能（需要配后备电池）. (8)4.6负荷控制功能 (8)4.6.1遥控............................................................................................................................ - 8 -4.6.2电能量定值闭环控制 ................................................................................................ - 8 -4.6.3功率定值闭环控制 .................................................................................................... - 9 -4.6.4保电、剔除功能 ....................................................................................................... - 11 -4.7软件升级功能 . (11)4.8对时功能 (11)4.9后备电池（选配） (11)5调试........................................................................................................................................... - 12 -5.1键盘说明 (12)5.2液晶显示 (12)5.3界面操作 (12)5.4调试步骤 (13)6终端菜单操作指南................................................................................................................... - 14 -6.1菜单格式说明 (14)6.2菜单规范说明 (16)6.3菜单工作流程 (17)6.3.1轮循显示页.............................................................................................................. - 17 -6.3.2负控告警页.............................................................................................................. - 17 -6.3.3按键查询页.............................................................................................................. - 22 -6.3.4按键设置页.............................................................................................................. - 30 -7安装、调试注意事项............................................................................................................... - 37 -7.1安装用电现场管理终端 (37)7.2接线端子说明 (38)WFET-1000T用电现场管理终端使用说明书（V0.1）7.3电源选择 (39)7.4连接RS-485通信线 (40)7.5GPRS/CDMA通信调试 (41)7.5.1GPRS通信调试 ........................................................................................................... - 41 -7.5.2CDMA通信调试.......................................................................................................... - 41 -8维护........................................................................................................................................... - 42 -8.1终端日常维护的基本步骤 (42)8.2如何处理常见故障 (42)8.3更换表计时需要注意些什么 (42)8.4终端增加表计时应注意些什么 (42)8.5如何更换故障终端 (43)8.6如何进行远程升级和维护 (43)9故障分析与排除....................................................................................................................... - 44 -10包装、运输与储存 .............................................................................................................. - 45 -11设备清单 .............................................................................................................................. - 46 -WFET-1000专变采集终端使用说明书1概述请在使用本产品前仔细阅读各章节。
专变采集终端使用说明书
集系统通信协议》等标准对终端的要求。 在安装使用本终端前，请先仔细阅读本手册。
1 主要特点
1.1 高性能 32 位 CPU，大容量存储，高精度时钟， 高点阵大屏幕液晶的硬件平台，满足数据采集、 存储，高速运算，通讯，控制等要求。
概述 ..............................................................................2 主要特点 ......................................................................2 技术指标 ......................................................................3 安装与接线 ..................................................................5 安装 ..............................................................................5 端子接线说明 ..............................................................8 本地 RS232 端口 ......................................................10 红外接口 ....................................................................10 终端面板说明 ............................................................11 面板说明 ....................................................................11 指示灯说明 ................................................................12 液晶显示与键盘操作 ................................................13 运输和贮存 ................................................................15 售后服务 ....................................................................16
FKTA43-TLY2122 专变采集终端Ⅲ型 产品使用说明书
FKTA43-TLY2122专变采集终端Ⅲ型产品使用说明书(Ver1.0)江苏林洋能源股份有限公司目录1产品概述 (1)2性能及参数指标 (1)3主要功能 (2)4安装与维护 (4)5注意事项 (6)6售后服务 (7)1产品概述FKTA43-TLY2122专变采集终端Ⅲ型(以下简称终端)严格执行《专变采集终端通用技术规范2022》、《面向对象的用电信息采集通信协议》等标准。
终端可实现对专变用户电能表数据的采集、电能计量设备工况和电能质量的监测，以及对客户用电负荷和电能量的监控，并对采集数据进行管理，通过4G、GPRS、CDMA、RS232、Ethernet、CAN等通讯方式与通讯前置机交换数据。
2性能及参数指标2.1环境条件1）工作温度：-40℃～+70℃；2）湿度：相对湿度5%～100%；3）大气压：63.0kPa～108.0kPa(海拔4000m及以下)2.2工作电压额定工作电压：3×220/380V、3×57.7/100V、3×100V工作电压范围：-30%～＋30%2.3额定电流3×1.5(6)A、3×5(10)A等2.4交采精度等级有功C级，无功2.0级2.5工作频率50Hz±6%2.6外形尺寸及重量宽×高×厚=180mm×290mm×95mm重量≤2.2kg2.7电气参数及指标如表1：功耗有功≤15W，视在≤25VAMTBF≥8.76×104h 设计寿命≥15年备用电池寿命≥5年时钟电池连续工作时间≥15年硬件接口RS485：2路；红外接口：1路；CAN：1路；RS232：1路；无线公网通信口：1路；USB：1路；以太网：1路；遥信/脉冲输入：4路/2路；门接点：1路；脉冲输出：3路（正有、正无、秒脉冲）控制输出：4路合闸/4路分闸、1路告警表1电气参数及指标3主要功能3.1数据采集终端能按设定的终端抄表日或定时采集时间间隔对电能表数据进行采集、存储，并在主站召测时发送给主站，终端记录的电能表数据，应与所连接的电能表显示的数据一致。
专变采集终端使用说明书
专变采集终端使用说明书1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。
广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。
该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。
具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS 网络等方式进行远程数据传输。
2、执行标准终端产品的设计符合下列国家相关标准规定：GB/T 4208-2008 外壳防护等级(IP 代码)GB/T 13384-2008 机电产品包装通用技术条件GB/T 17215.211-2006 交流电测量设备通用要求试验和试验条件第11部分：测量设备GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)DL/T 533-2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1-2009 电能信息采集与管理系统第1部分：总则DL/T 721-2000 配电网自动化系统远方终端Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374.3-2009 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.1-2009 电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW 376.1-2009 电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW 379.2-2009 电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技术规范GB/T 5169.11-2006 电工电子产品着火危险实验第11部分：灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T 16935.1-2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17441-1998 交流电度表符号GB/Z21192-2007 电能表外形和安装尺寸Q/GDW 205-2008 电能计量器具条码JB/T 6214－1992 仪器仪表可靠性验证试验及测定试验(指数分布)导则DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 790.31-2001 采用配电线载波的配电自动化第3 部分：配电线载波信号传输要求第1 篇：频带和输出电平DL/T645-1997 多功能电能表通信规约国家电力公司(2005 年) 电力负荷管理系统通用技术条件国家电力公司(2005 年) 电力负荷管理系统数据传输规约YD/T 1214－2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术规范：移动台IEC 6100-6-1(1997) 居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电，在系统故障(三相三线供电断一相电压，三相四线供电断二相电压)的条件下，终端能正常工作。
fkta23-zy92g型专变采集终端说明书 保电指示灯
fkta23-zy92g型专变采集终端说明书保电指示灯
1、采集各类传感器、仪表数据和工作状态
（1）采集流量计、数显表等串口仪表数据（RS232/RS485) （2）采集液位计、压位计等模拟信号（AI)
（3）采集脉冲表、雨量筒等脉冲信号（PI）
（4）采集设备运行状态(DI)
2、GPRS/CDMA/短消息通信，无距离限制
（1）可与1个或多个监测中心进行远程通信
（2）数据定时传送，用户自主设定上报频率
（3）数据上报的通信协议可选
（4）支持远程参数设置、程序升级
3、大容量数据存储
（1）本机循环存储监测数据
（2）支持历史数据本地导出
（3）存储容量：4M、8M、16M、32M（可选）
4、数据越限、仪表故障时，自动报警
（1）监测数据超过预设的上限或下限值
（2）外接的传感器、仪表发生故障
（3）外接的开关量设备状态变化
（4）电池电压过低。

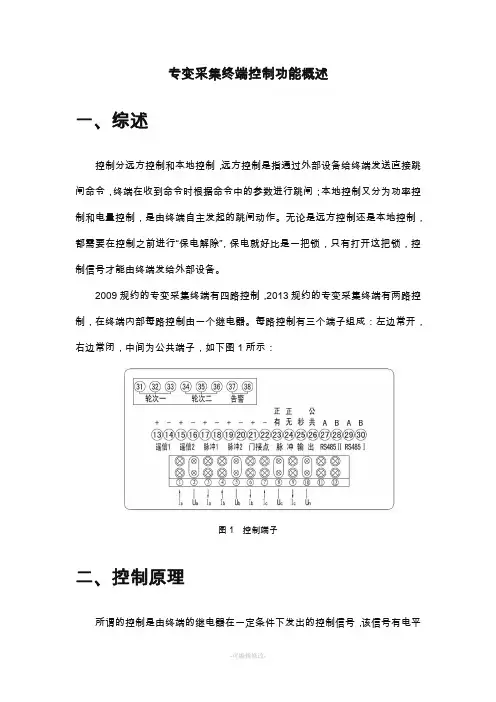

专变采集终端控制说明
专变采集终端控制功能概述
一、综述
控制分远方控制和本地控制，远方控制是指通过外部设备给终端发送直接跳闸命令，终端在收到命令时根据命令中的参数进行跳闸；本地控制又分为功率控制和电量控制，是由终端自主发起的跳闸动作。
无论是远方控制还是本地控制，都需要在控制之前进行“保电解除”，保电就好比是一把锁，只有打开这把锁，控制信号才能由终端发给外部设备。
2009规约的专变采集终端有四路控制，2013规约的专变采集终端有两路控制，在终端内部每路控制由一个继电器。
每路控制有三个端子组成：左边常开，右边常闭，中间为公共端子，如下图1所示：
图1 控制端子
二、控制原理
所谓的控制是由终端的继电器在一定条件下发出的控制信号，该信号有电平触发和脉冲触发两种方式。
2.1 电平触发
电平触发的控制其信号是高低电平，信号一旦发出，一直维持其状态，直到控制解除或者发送允许合闸命令。
一般情况是发送高电平信号，
原来的常开触点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档下载后即可编辑国网专变采集终端技术与使用说明书目录1、概述 (4)2、执行标准 (4)3、GK200技术参数 (6)3.1 型号命名 (6)3.2 供电方式 (6)3.3电源要求 (6)3.4性能指标 (6)3.5输入回路 (7)3.6输出回路 (7)3.7通道接口 (8)3.8停电运行 (8)3.9外壳与结构 (8)3.10使用环境 (9)3.11端钮盒 (9)4、GK200主要功能 (10)4.1、数据采集功能 (12)4.2数据处理功能 (13)4.3 参数设置和查询 (18)5、GK200人机交互功能 (25)5.1显示界面风格...............................................................................................5.2液晶使用附加说明......................................................................................6、安装及接线 (26)6.1 安装准备 (26)6.2 终端安装一般要求 (26)6.3 终端接线和铺设一般要求 (26)6.4 终端安装方法 (27)1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。
广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。
该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。
具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS 网络等方式进行远程数据传输。
2、执行标准终端产品的设计符合下列国家相关标准规定：GB/T 4208-2008 外壳防护等级(IP 代码)GB/T 13384-2008 机电产品包装通用技术条件GB/T 17215.211-2006 交流电测量设备通用要求试验和试验条件第11部分：测量设备GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)DL/T 533-2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1-2009 电能信息采集与管理系统第1部分：总则DL/T 721-2000 配电网自动化系统远方终端Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374.3-2009 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.1-2009 电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW 376.1-2009 电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW 379.2-2009 电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技术规范GB/T 5169.11-2006 电工电子产品着火危险实验第11部分：灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T 16935.1-2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17441-1998 交流电度表符号GB/Z21192-2007 电能表外形和安装尺寸Q/GDW 205-2008 电能计量器具条码JB/T 6214－1992 仪器仪表可靠性验证试验及测定试验(指数分布)导则DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 790.31-2001 采用配电线载波的配电自动化第3 部分：配电线载波信号传输要求第1 篇：频带和输出电平DL/T645-1997 多功能电能表通信规约国家电力公司(2005 年) 电力负荷管理系统通用技术条件国家电力公司(2005 年) 电力负荷管理系统数据传输规约YD/T 1214－2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术规范：移动台IEC 6100-6-1(1997) 居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电，在系统故障(三相三线供电断一相电压，三相四线供电断二相电压)的条件下，终端能正常工作。
3.3电源要求●3⨯100/220/380V在额定电压±30%范围内能正常工作。
●采用三相四线供电时，一相接地另两相升高不影响装置运行，能正确存储数据。
●50Hz,在偏差-6%～+2%内均能稳定工作●抗浪涌干扰：4000V●抗快速瞬变群脉冲干扰：4000V●电源余量: 考虑到终端的扩充功能，电源设计留有充分的余量3.4性能指标●在不与前置机通信的状态下，终端的消耗功率不大于5伏安/相。
●系统技术指标：1.电压(60％Un～120％Un)精度: ≥0.5%电流(20％In～120％In)精度: ≥0.5%有功功率精度: ≥0.5% 无功功率精度: ≥1%2.数据完整率≥98%3.遥控正确率≥99.99%4.年可用率≥99.5%5.平均无故障时间≥20000小时6.接收机接收灵敏度优于1μV；发射机输出载波功率10W ；发射频偏≤5kHz；● 系统存储：1.每十五分钟采集正向有功电量、反向有功电量(总、尖、峰、谷、平；无功电量：感性无功、容性无功；正向有功最大需量及发生时间)，储存时间≥30天。
2.可抄读多功能表数据包括各种实时数据和历史数据(日月年)并存储。
可由主站定制电压、电流、功率因数、电量等各种曲线数据3.重要配置参数可永久保存。
3.5输入回路●遥信输入---输入路数：6路“1”代表闭合，“0”代表断开；输入方式：无源触点●模拟量输入---交流电流输入：0～6A ，回路功率为小于0.25VA；交流电压输入：三相三线为100V；三相四线为220V/380V；回路功率为小于0.25VA；●1路无源门节点开关量输入3.6输出回路●遥控输出回路--- 输出路数：4路输出继电器型式:双稳态继电器触点容量:可通断250V、10A/ DC30V、10A触点寿命：通、断上述额定电流不少于105次跳闸方式：脉冲跳闸,脉宽500ms●告警输出回路--- 输出路数：1路触点容量：AC250/3A3.7通道接口●具有红外通讯接口，能够对终端设置和读取数据。
●具有2路485通讯接口，能够对电度表数据进行采集，波特率600、1200、2400、4800、9600可选，支持DL/T645-1997规约。
●具有GPRS无线通讯方式，支持GSM短消息功能，能够与主站通讯，支持Q/GDW130-2005《电力负荷管理系统数据传输规约》，报文传输符合《电力二次系统安全防护规定》。
●无线收发模块符合YD/T1214-2002和YD/T1028-1999标准3.8停电运行在失去交流电源的情况下，终端能保持数据和维持时钟芯片工作至少45天，并具有与前置机通讯至少三次(上报失电时刻的有功、无功电量值、事件等数据)。
3.9外壳与结构●终端具有足够的强度，正常运输条件下受到的振动和冲击均不影响其正常工作。
●按照GB/T5169.11对外壳和端子排及相关连接件进行试验，在端子排上施加750℃高温30秒，端子及端子连接部分无火焰，移去灼热丝后，终端正常启动运行。
●终端外壳符合GB/T4208-1993规定的IP51级要求，防尘防水到达标准。
●终端外壳、端钮壳可加封印，且终端天线在不打开封印的情况下无法正常取出。
●终端上带有可靠的接地端子，端子截面积不少于20mm²。
3.10使用环境●温度范围-25～+55℃；相对湿度<95%；最大绝对湿度<29g/m³●终端可承受66～108kPa，海拔3000m以下正常工作。
3.11端钮盒①间隙和爬电距离应符合表1要求表1 间隙和爬电距离②安全性要求a、绝缘电阻：温度在10 - 30℃、相对湿度小于80%的条件下绝缘电阻符合表2要求。
b、绝缘强度：符合表3规定。
C、冲击耐压：符合表4规定。
表2 绝缘电阻表3 试验电压表4 冲击电压峰值4、GK200主要功能功能选配表4.1、数据采集功能终端应实时采集位置状态和其它状态信息，发生变位时应记入内存并在最近一次主站查询时向其发送该变位信号或主动上报。
通过RS-485 通信接口终端能按设定的终端定时采集时间间隔采集、存储电能表数据，采集数据包括：有/无功电能示值、有/无功最大需量及发生时间、功率、电压、电流、电能表参数、电能表状态等信息，并在主站召测时发送给主站。
终端可实现电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数等，电压、电流误差等级0.5。
4.2数据处理功能包括：实时和当前数据、历史数据、电能表运行情况监测实时和当前数据历史日数据历史月数据4.3 参数设置和查询4.3. 1 时钟召测和对时终端能接收主站的时钟召测和对时命令，对时误差不超过1s。
终端时钟8h 内显示误差不大于2s。
电源失电后，时钟能保持正常工作。
4.3. 2 TA 变比、TV 变比和电能表常数终端能由主站或在当地设置和查询TV 变比Kv、TA 变比Ki。
4.3. 3 电压合格率统计终端能由主站设置和查询电压越限参数。
4.3.4 功控时段和定值终端能由主站设置和查询功控各时段和相应控制定值、定值浮动系数，控制轮次及告警时间等。
4.3.5 电能量定值终端能由主站设置和查询电能量定值、定值浮动系数、控制轮次、月电能量控参数以及购电控和催费告警等参数。
信号。
4.3.6 终端参数设置和查询终端能由主站设置和查询终端ID、组地址、与主站通信地址等参数。
4.3.7 抄表参数终端能由主站设置和查询抄表日、抄表时间等抄表参数。
4.4 控制功率定值闭环控制功率定值闭环控制根据控制参数不同分为时段控、厂休控、营业报停控和当前功率下浮控等控制类型，四种功率控制类型的优先级由低到高是时段控、厂休控、营业报停控、当前功率下浮控。
4.4.1 时段控a) 主站依次向终端下发功控时段、功率定值、定值浮动系数、报警时间、控制轮次等参数，终端收到这些命令后修改功控时段、功率定值、定值浮动系数、报警时间、控制轮次等，参数修改有音响(或语音)告警通知用户。
b) 主站向终端下发时段控投入命令，终端收到该命令后显示“时段控投入”状态，当功率控制投入且不在保电状态时，自动执行功率定值闭环控制功能。
