真空皮带脱水机安装、调试和维护手册
真空皮带脱水机设备说明
一、设备说明1脱水带这是一条连接真空盘与脱水皮带上平台过滤表面的连接橡胶带。
在过滤过程中，脱水带支撑并携带滤布沿真空脱水机的托架移动。
脱水带上的排水孔何凹槽为滤布提供水压和气流。
脱水带两侧的安全极限开关在严重纠偏不当时会断开过滤器的电源。
2辊筒一个辊筒牵引脱水带移动，两个辊筒在真空脱水机的两侧分别对脱水带进行纠偏。
驱动滚筒牵引脱水带绕真空盘在装置内循环运动，从动辊筒通过在辊筒轴承两侧张紧使脱水带张紧。
3过滤器驱动脱水带的速度决定了滤饼的厚度和过滤的比率。
脱水带的速度是由控制面板上的可变频率驱动（VFD）来控制的。
4托架部件托架装置是用来沿真空脱水机的顶部支撑脱水带的。
它装有液体润滑系统以减少脱水带与滑动块之间的摩擦。
5滤布支撑辊与脱水带支撑辊滤布支撑辊与脱水带支撑辊支撑滤布和脱水带返回真空脱水机的进料口。
6滤布纠偏装置本装置是用来将滤布控制在真空脱水机的中心位置。
7脱水带止推辊装置脱水带两侧的止推辊装置是用来脱水带过度的错位和向一侧倾移。
8真空盘装置真空盘装置处于脱水带的下面，在过滤过程中用来将液体吸过滤布和脱水皮带。
过滤过程中收集的滤液被排到气液分离器中。
真空盘配备有一个升降装置，这使得可以将真空盘降低对其进行维护。
真空盘还装有一套液体润滑系统，以减少磨损后的真空带与真空盘装置间的拉力。
9滤布在脱水过程中将固体、液体物质分离。
它将滤饼从脱水带带到出料辊处，滤饼在出料辊处与滤布分离进入漏斗。
10滤布张紧装置本装置用于在过滤过程中维持滤布的张紧程度。
它由重力进行操作。
11给料箱装置将料浆分送到脱水带上。
12蒸汽罩当料浆从给料箱进入真空脱水机中时，蒸汽罩装置将有害气体从料浆中去除。
13滤饼清洗箱用来将清洗用水（或其他清洗用液体）分布到脱水带上来清洗滤饼。
14耐磨带装置耐磨带装置防止脱水带在真空盘处的磨损。
这些耐磨带位于真空盘与脱水带之间。
它们也装有张紧装置以调整张力。
15气液分离器气液分离器将水从料浆中分离出来，从而在真空脱水机中形成滤饼。
真空皮带脱水机 安装、调试和维护手册
真空深井降水（深层）施工技术真空皮带脱水机安装、调试和维护使用手册设备：22.05 m²真空皮带脱水机合同号：VBF-0512客户：中电投远达环保工程有限公司项目：华能玉环电厂4×1000MW超超临界机组工程#1、#2机组二○○六年七月目录真空深井降水（深层）施工技术1 引言32 技术参数43 真空皮带脱水机描述64 真空皮带脱水机的现场安装95 调试前的检查126 真空皮带脱水机的启动127 真空系统的启动138 真空系统的关闭139 正常运行1310 紧急措施1411 非正常操作1412 运行检查1613 安全设备1814 管道1815 真空皮带脱水机辅助设备1816 维护说明2017滤布纠偏装置2218 润滑2519 附表29真空深井降水（深层）施工技术1 引言1.1 概述本手册适用于中电投远达环保工程有限公司订购的22.02m2的真空皮带脱水机。
本手册是真空皮带脱水机发货的一部分。
只有严格执行操作手册的规定才能确保本机器的操作的顺利运行，考虑到操作者易于使用，故负责搬运、安装和操作的人员在各个环节都应认真阅读、理解并遵守本操作手册中的内容。
对于没有遵守“操作手册”而导致的任何损坏或故障，我们不负任何责任。
这里描述的真空皮带脱水机是在本操作手册即将印刷之前，使用最新技术加工出来的。
出于未来技术发展的考虑，在保证必要性能的前提下，我们保留对个别组件和附件的修改以提高效率和安全的权利。
本“操作手册”的版权归ROYMEC TECHNOLOGIES(PTY) LTD和上海克莱德贝尔格曼机械有限公司所有。
对本手册全部或部分以任何形式的变更、复制或分发都必须经本公司许可。
1.2 安全注意事项真空皮带脱水机按照最新技术制造并测试，是经过安全检测后而出厂的，任何影响其安全性能的非正式改动都是不允许的，这一点同样适用于为防止意外触碰而设置的安装防护物等情况。
操作者应为了下述目的，确保安装、操作、保管和维修人员已经读过这些操作手册并理解和完全遵守规定：---避免使用者和旁人的生命及四肢危险。
真空皮带脱水机皮带自动纠偏装置使用说明书
固定室带式真空过滤机皮带自动纠偏装置使用说明书目录一、概述 (3)二、型号技术参数 (4)三、原理及特点 (5)四、安装 (9)五、调试 (11)六、操作前检查 (12)七、维护 (12)八、故障处理 (14)真空过滤机皮带自动纠偏装置使用说明书一、概述公司在引进、吸收、消化国外同类产品技术的基础上，进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的真空过滤机皮带自动纠偏装置，并获得国家专利证书。
它是通过调节从动棍，从而保证皮带两侧的紧力动态平衡，实现皮带自动纠偏。
目前，真空过滤机被广泛用于固液分离，如脱硫系统中石膏浆液的二级脱水，化肥生产中的化肥脱水等行业的固液分离。
在真空过滤机脱水工作过程中，真空过滤机的皮带经常会跑偏，真空过滤机皮带跑偏后，将直接影响真空过滤机抽真空，过滤机抽不到真空，浆液中的水就不能被过滤，皮带跑偏将直接影响真空过滤机的正常工作。
现在真空过滤机皮带跑偏，都是通过人工手动调节。
但是人工手动调节有很多缺点。
首先，工作难度大，必须专业人士才可以调节，不然真空过滤机皮带两边跑，真空过滤机皮带不在正中位置跑。
其次，自动化程度低，需要人为的调节控制，浪费劳动力。
最后，不能实现实时自动纠偏。
只有实时自动纠偏，才能保证皮带不跑偏，才能保证真空过滤机正常连续运行。
至今我公司生产的真空过滤机皮带自动纠偏装置以其自动化程度高、安全可靠、操作简单、运行稳定、易维护等特点已被广泛的应用于冶金、矿山、化工、造纸、食品、制药、电厂及环保等部门。
二、型号技术参数2.1型号说明ZDJP -52- 0.4电动机功率传动丝杆型号自动纠偏同一系列的真空过滤机，由于皮带总长不同，长度越大的皮带需要的紧力就越大，所以要看具体情况定型号。
除以上表中所列的常用规格外还可以根据要求定做，用户如果对于工艺有特殊要求，也可以重新设计，满足要求。
2.2技术参数2.2.1设备参数型号: ZDJP-52-0.4技术参数表三、原理及特点3.1真空过滤机皮带自动纠偏装置结构一种真空过滤机皮带自动纠偏装置，它包括轴承座A、导轨、固定底板、梯形丝杆、轴承底板、轴承座B、向心推力轴承、螺纹驱动轴套、大齿轮、小齿轮、保护罩、减速机、减速机底座、电动机、行程开关A、行程开关B、行程开关C、行程开关D、行程开关E、行程开关F、行程开关G以及电气自动控制系统等。
真空皮带脱水机皮带自动纠偏装置使用说明书
固定室带式真空过滤机皮带自动纠偏装置使用说明书目录一、概述 ........................................................................ 错误!未定义书签。
二、型号技术参数........................................................ 错误!未定义书签。
三、原理及特点............................................................ 错误!未定义书签。
四、安装 ........................................................................ 错误!未定义书签。
五、调试 ........................................................................ 错误!未定义书签。
六、操作前检查............................................................ 错误!未定义书签。
七、维护 ........................................................................ 错误!未定义书签。
八、故障处理................................................................ 错误!未定义书签。
真空过滤机皮带自动纠偏装置使用说明书一、概述公司在引进、吸收、消化国内外同类产品技术的基础上，进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的真空过滤机皮带自动纠偏装置，并获得国家专利证书。
它是通过调节从动棍，从而保证皮带两侧的张紧力动态平衡，实现皮带自动纠偏。
真空皮带机维护说明
适当润滑对EIMCO设备的长期使用非常重要。
这些使用说明中推荐的润滑剂及润滑间隔时间都经过精心选择，适用于本设备的各种工作状态，所以应当按照说明正确使用。
尽管已经指定使用美孚公司的产品，但如果既没有也不希望使用该品牌产品，请参见这些润滑剂说明之后的等效产品表，或者咨询合格的润滑剂工程师或者您的EIMCO代表。
对于非EIMCO制造的设备，请参见本手册“附属设备部分”的厂商说明。
润滑安排注：润滑之前，请擦干净所有配件及暴露在外面的其它润滑表面。
用枪加入润滑脂直至排出脏润滑脂。
A. 滤布辊轴承（1）滤布支承辊－数量取决于机器长度（2）滤布拆卸辊（3）定直辊（止推辊）（4）滤布拉紧辊（5）皮带支承辊（6）滤布支承辊润滑剂Mobilith AW-2润滑脂时间间隔150小时或者每周一次方法滑脂枪B. 滤布校正装臵（3）（参见上文A中的辊轴承）注：气动设备无需润滑。
空气调节器/过滤器可能需要润滑。
参见厂商说明。
图3C. 卸料带支承辊（7）与止推辊（8）润滑剂Mobilith AW-2润滑脂时间间隔150小时或者每周一次方法滑脂枪D. 滑轮轴承（9）与拉紧夹具（螺钉）（10）润滑剂Mobilith AW-2润滑脂时间间隔（9）滑轮轴承：500小时或者每月一次；（10）拉紧夹具：根据需要润滑方法（9）滑脂枪或者（10）手工涂抹E. 过滤器驱动装臵有关本手册附属设备部分减速器的润滑说明，请参见厂商说明。
有关非EIMCO 制造电机的润滑说明，参见厂商说明。
F. 有关非EIMCO制造的真空泵、真空接收器、进料泵、通风台面鼓风机以及电机驱动装臵的润滑说明，参见厂商说明。
小心：在验证产品兼容性之前禁止将各种润滑剂混合在一起。
请咨询合格的润滑工程师或者EIMCO工艺设备有限公司代表。
当使用与现有润滑剂不兼容的产品时，在使用新润滑剂之前必须先将已有的润滑剂（润滑油或者润滑脂）清除干净。
** NLGI #2 耐磨（EP）锂复合（高温）润滑脂卸料带检查至少每月检查一次卸料带的情况，如果过滤的是磨损性材料，则最好每月检查两次或者更多次。

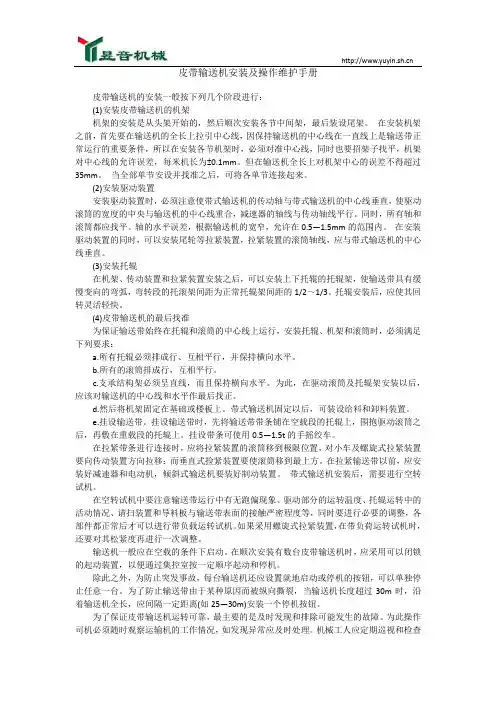

皮带输送机安装及操作维护手册
皮带输送机安装及操作维护手册皮带输送机的安装一般按下列几个阶段进行：(1)安装皮带输送机的机架机架的安装是从头架开始的，然后顺次安装各节中间架，最后装设尾架。
在安装机架之前，首先要在输送机的全长上拉引中心线，因保持输送机的中心线在一直线上是输送带正常运行的重要条件，所以在安装各节机架时，必须对准中心线，同时也要招架子找平，机架对中心线的允许误差，每米机长为±0.1mm。
但在输送机全长上对机架中心的误差不得超过35mm。
当全部单节安设并找准之后，可将各单节连接起来。
(2)安装驱动装置安装驱动装置时，必须注意使带式输送机的传动轴与带式输送机的中心线垂直，使驱动滚筒的宽度的中央与输送机的中心线重合，减速器的轴线与传动轴线平行。
同时，所有轴和滚筒都应找平。
轴的水平误差，根据输送机的宽窄，允许在0.5—1.5mm的范围内。
在安装驱动装置的同时，可以安装尾轮等拉紧装置，拉紧装置的滚筒轴线，应与带式输送机的中心线垂直。
(3)安装托辊在机架、传动装置和拉紧装置安装之后，可以安装上下托辊的托辊架，使输送带具有缓慢变向的弯弧，弯转段的托滚架间距为正常托辊架间距的1/2～1/3。
托辊安装后，应使其回转灵活轻快。
(4)皮带输送机的最后找准为保证输送带始终在托辊和滚筒的中心线上运行，安装托辊、机架和滚筒时，必须满足下列要求：a.所有托辊必须排成行、互相平行，并保持横向水平。
b.所有的滚筒排成行，互相平行。
c.支承结构架必须呈直线，而且保持横向水平。
为此，在驱动滚筒及托辊架安装以后，应该对输送机的中心线和水平作最后找正。
d.然后将机架固定在基础或楼板上。
带式输送机固定以后，可装设给料和卸料装置。
e.挂设输送带。
挂设输送带时，先将输送带带条铺在空载段的托辊上，围抱驱动滚筒之后，再敷在重载段的托辊上。
挂设带条可使用0.5—1.5t的手摇绞车。
在拉紧带条进行连接时，应将拉紧装置的滚筒移到极限位置，对小车及螺旋式拉紧装置要向传动装置方向拉移；而垂直式捡紧装置要使滚筒移到最上方。
真空皮带脱水机施工指导书
烟气脱硫工程真空皮带脱水机安装作业指导书编制人：审核：批准：编制单编制日期：一、编制说明本指导作业书是根据真空皮带脱水机说明书及相关图纸结合现场实际情况，按照可靠性、合理性、可行性的特点为原则进行编制，以指导本工程安装，能达到按期、优质、安全的管理。
二、编制依据1、华能湖南岳阳发电有限工期一期2×362.5MW机组烟气脱硫工程施工组织设计。
2、沈阳博众重型机械制造有限公司真空皮带脱水机说明书安装技术要求。
3、《电力建设施工及验收技术规范》锅炉篇DL/T5047-95。
4、《电力建设安全规程》火力发电厂部份。
5、《火电施工质量检验及评定标准》（锅炉篇）建质（1996）111号。
6、《连续输送设备安装工程施工及验收规范》GB502707、《火力发电厂焊接技术规程》DL/T869-2004。
三、工程概况1、该工程在华能岳阳电厂一期综合楼脱水间内安装真空皮带脱水机两台，2、工程地点：华能岳阳发电有限公司一期脱硫区域综合楼二楼脱水机房。
3、施工期为25天（12月25日——1月20日）。
4、真空皮带脱水机安装及调试。
四、机具及人员安排1、机具2、人员安排施工技术员 1人施工班长 1人钳工 3人起重工 1人焊工 1人普工 3人五、脱水皮带机安装5.1本皮带机为真空脱水皮带输送机，其主要由以下各构件组成：框架、轴辊、脱水带支撑辊及滤布支撑辊、橡胶脱水带、真空盘、橡胶脱水带的支撑托盘、给料箱、接水盘、烟气收集罩、滤布、过滤机驱动装置、防护挡板、就地操作盘等。
其安装顺序如下：设备开箱——基础放线——框架安装——轴辊、支撑辊安装——脱水带支撑盘的安装——真空盘安装——脱水带的安装——驱动装置安装——附属装置的安装——单机试车5.2脱水皮带输送机安装主要方法：5.2.1设备开箱检查：设备施工前的检查应符合以下要求。
（1）设计和设备技术文件应齐全；（2）按设备装箱清单，检查设备、材料的型号、规格和数量，应符合设计和产品标准的要求，并应具有产品合格证书；（3）机电设备包装良好，无变形、损伤和锈蚀；（4）钢结构件应有规定的焊缝检查记录和预装检查记录等质量合格证明文件；（5）基础、预埋件、预螺栓的尺寸和位置的允许偏差应符合规范要求,用于安装水平带式过滤机的地基应略高于周围地基，使安装后地脚螺栓不与水接触，以免发生腐蚀。
真空皮带脱水机使用说明书
真空皮带脱水机使用维护说明书德创环保科技Tuna Environmental Science & Technology 目录注意事项 (2)一、概述 (2)二、原理及控制方案. (3)三、真空皮带脱水机主要部件的结构和功能 (4)四、真空皮带脱水机的操作和维护 (7)五、真空皮带脱水机故障原因和排除方法 (11)附件：测试记录表. (14)注意事项为了确保操作人员的人身安全和相关设备的正常使用，必须遵守相关的安全准则。
遵守安全准则不仅有助于预防安全事故，而且还有助于提高生产效率。
尽管相关的警告标志已经粘贴在设备上来提醒操作人员，但是操作人员仍需对潜在的危险保持警惕。
严禁未经培训的人员操作本系统。
在操作系统之前，操作人员应认真、仔细地阅读说明书，并将说明书或其副本保存在方便阅读之处。
在操作系统之前，操作人员应十分熟悉系统操作流程并确认所有设备处于安全的状态。
操作人员必须严格按照设备使用说明书进行正确操作。
确保真空皮带脱水机得到适当保护，操作人员对操作方式完全精通。
测试所有的紧急停止系统是否有效，这些工作必须在让机组无人照看运行之前。
在对真空皮带脱水机执行任何检修前，必须关停真空皮带脱水机。
并在操作按钮前挂好检修牌标志。
特别安全注意事项1）用电当操作控制柜、泵、仪表等电器设备时，应注意用电安全。
2）旋转部件当检查泵、电机及其耦合零件时，应注意旋转部件的安全。
3）重物当搬运和吊装重物时，必须注意人身安全和设备安全。
一、概述真空皮带脱水机是一种新型的、迅速脱水、洗涤高效、低耗节能的过滤设备。
它结构设计合理，设备全自动连续操作，高强度的橡胶带在驱动辊的作用下转动，覆盖在橡胶带上的滤布由于受到真空的作用，与橡胶带同速向前运动。
由加料装置加入料浆，在真空作用下，固相颗粒被滤布截留在滤布上形成滤饼，并随滤布橡胶带一起向前移动，依次完成过滤、滤饼洗涤、吸干、卸渣、滤布再生等连续作业；滤液经过滤布、橡胶带沟槽、真空室排出，实现固液分离的连续脱水机。
