数控车刀安装(优质课)
《车刀的安装》课件
4-注意事项
停车 不能用 加力杆
不能穿拖鞋
扭断刀台的 压紧螺母
课程回顾
1、对垫片的选择要求：平整、尺寸合适（重点）
2、安装时刀尖和工件中心一定要持平（难点） 3、安装安全事项一定要执行（要点）
❹
1-所需物品
垫片
钢直尺
2-垫片选择和应用
靠前了
靠后了
不能干涉到第 二把刀的安装
3-刀尖必须与工件的中心持平（要点）
钢 直 尺 测 量
注 意 ！
• 刀具安装伸出长度必须短于刀具厚度的两倍
刀具 的错误安装（刀尖高过中心）
刀具的错误安装（刀尖低于工件中心）
刀尖与工件中心没持平做的工件
车刀的安装
普车实训
主讲人：陈缘
课堂公约
①
准备好笔记本与笔
②
手机调至静音 放置课桌右上方
③
穿整洁校服或工作服
பைடு நூலகம்
④
瞌睡请起立
⑤
需要提问或咨询 请举手示意
⑥
课程目标
知识 ❶学习了解车刀的正确安装方法 ❶在实训课中掌握车刀的正确安装
95%
85%
注：百分号为达标率
技能
生活案例
生活中看到的刀
车刀安装 不正确 的后果
步骤
所需物品 垫片选择 中心持平 注意事项
❶
②
刀具安装时需要用到的物品
③
④
步骤
所需物品 垫片选择 中心持平 注意事项
①
❷
③
垫片的正确选择和运用
④
步骤
所需物品 垫片选择 中心持平 注意事项
①
②
❸
④
刀尖必须与工件的 中心持平
数控刀具和装夹方法课件
面铣刀
仿形 铣刀
方肩 铣刀
三面刃和 螺纹铣刀
整体硬质 合金铣刀
常用铣刀
钻头
丝锥
铰刀
钻削刀具
2.2 数控刀具旳种类及特点
数控刀具-主要指数车、数铣及加工中心上使用旳刀具。
谢 谢！ 2.2.1 数控刀具旳种类
整体式
按构造来分
镶嵌式
内冷式
焊接或机夹式
减振式
复合式
2.2.1 数控刀具旳种类
谢 谢！ 按刀具 材料分
• 后刀面写切削平面 间旳夹角，在正交 平面P0中测量
• 降低刀具后刀面和 已加工表面间自摩 擦。调整刀具刃口 旳锐利和强度
•
主切削平面与假定 工作平面间旳夹角，
•
适应系统刚度和零 件外形需要；变化
硬质合金车刀合理主偏角和副偏角旳参照值
加工情况
• 参照值／(0)
主偏角κr
副偏角κr/
粗车
工艺系统刚性好 45、60、75
第二章 数控刀具及装夹措施
目
录
2.1：了解数控加工对刀具旳要求 2.2：熟悉数控刀具旳种类及特点 2.3：熟悉刀具材料及选用 2.4：认识可转位刀具 2.5: 认识数控工具系统
2.1了解数控加工对刀具旳要求
一、数控加工对刀具旳要求
1．高切削效率 2．高刀具精度和反复定位精度 3．高可靠性和耐用度 4．能实现刀具尺寸旳调整和迅速换刀 5．具有一种比较完毕旳工具系统 6．具有刀具管理系统 7．具有刀具在线监控及尺寸补偿系统
谢 谢！ 当在使用过程中一种切削刃磨钝了后，只要
将刀片旳夹紧松开，转位或更换刀片，使新旳切 削刃进入工作位置，再经夹紧就能够继续使用。
可转位刀具旳两个特征：其一，刀体上安装 旳刀片，至少有两个预先加工好旳切削刃供使用。 其二，刀片转位后旳切削刃在刀体上位置不变， 并具有相同旳几何参数。
数控车床实训教案
（5）检查电气元件是否牢固，是否有接线脱落。
（6）检查机床接地线是否和车间地线可靠连接。
（7）严格按机床说明书中的开机顺序进行操作。
（8）一般情况下开机过程中必须先进行回机床参考点操作，建立机床坐标系.
（9）机床通电后，CNC装置尚未出现位置显示或报警画面时，请不要碰MDI面板上的任何键。MDI上的有些键专门用于维护和特殊操作，在开机的同时按下这些键，可能使机床产生数据丢失等误操作。
工具：卡盘扳手、刀架扳手、车刀、量具
材料：塑料棒、45#钢
实训车削加工任务：
任务一：车刀的安装
安装要求：短——车刀伸出长度要短
平——车刀垫片安装要平整
中——车刀刀尖安装要对工件中心
直——车刀车杆安装要垂直工件轴线
紧——车刀要压紧
任务二：车端面 车外圆
注意事项：
1、一般是手动进给，或者 编程加工
2、近到中心要慢，并要注意刀尖是否对中心，不能过高也不能过低。
小结：
先理解对刀的基本概念和对刀的基本方法才能正确掌握试切对刀的方法。
作业布置与要求：
作业布置：（1）、用试切对刀法进行对外圆偏刀、外圆尖刀，切断刀和螺纹刀的对刀。
（2）、做到严格遵守安全操作规程
要求：（1）、对刀过程中，换刀不要带刀补，否则尺寸不准确。
（2）、正确使用量具，保证尺寸正确性。
课题四：车削加工基本操作
G01Z-45.0F100； X36.0
G00X52.0Z2.0； G01Z0.0;
G00X46.0； G01X50.0Z-22.0F80;
G01X52.0Z-22.0F80; G00X100Z100
G00Z2.0; T0202S600
车刀与工件的安装
◆了解车刀的安装方法及注意事项； ◆了解工件的安装方法及应用。
1
车刀与工件的安装 一、车刀的安装
车削时，需先将车刀用刀架扳手安装在刀架 上并压紧才能进行车削
刀架
刀架扳手
2
车刀与工件的安装
在安装车刀时必须注意下列事项： 1、车刀安装在刀架上的伸出部分应在不影响观 察切削情况的前提下尽量短，以增强其刚性。
◆伸出长度约为刀柄厚度的1～1.5倍； ◆至少用两个螺钉平整压紧，以防振动。
3
车刀与工件的安装
2、车刀刀尖应与工件旋转中心等高 ➢车刀刀尖不与工件旋转中心等高的影响： ◆刀尖高于工件旋转中心，图a所示，会使车刀的实 际后角减小，车刀后刀面与工件之间的摩擦增大 ；
车刀刀尖不对准工件旋转中心的后果
4
车刀与工件的安装
尾座偏离操作者时，使工件产生倒锥
图后顶尖中心线与主轴轴线不一致的影响
27
车刀与工件的安装
◆顶尖支顶应松紧合适，车削时还需随时观察中 心孔与顶尖的接触情况，及时调整。 ◆车削前，应使床鞍在全行程来回移动一次，检 查有无碰撞现象。 ◆注意安全，防止鸡心夹头或平行对分夹头钩衣 伤人。
较高或工序较多 的工件。
伤。
18
车刀与工件的安装
◆中心孔的圆柱部分作用是：储存油脂，保证顶尖 与60°圆锥面配合贴紧。 ◆中心孔的尺寸以圆柱孔直径(d)为基本尺寸，它是 选取中心钻的依据。 ◆60°圆锥孔与顶尖锥面配合，起定心作用并承受 工件重力和切削力。
19
车刀与工件的安装
➢ 钻中心孔的方法 ◆选取合适的中心钻装夹到钻夹头上； ◆把钻夹头安装到尾座锥孔中；
用钢直尺测量对刀
8
车刀与工件的安装
◆对尾座顶尖法
数控铣削刀具及其安装ppt课件
整FFFFF加2122F体4工132022铝47硬24合540541金42质、1和软F合钢1的6金立0铣立5刀、，铣主F偏刀1角6切K =1向9–06接°步齿近– 齿9数铣柄柄0°刀，.铣的多装 螺立刀夹纹铣形旋刀c式紧8有刀9模头°块硬式质，合直金
ቤተ መጻሕፍቲ ባይዱ
• 精焊确接式9玉0°米主铣偏刀角
• 防腐蚀
• 长悬伸切削
垫片对铝合金• 加耐工磨损极为合适，也常 用于镍铬•• 合表排金面屑光流等滑 畅难加工材料偏心销
– 达到 8 x D (Dc 50)
– 不可以轴向进给
apmax
铣刀的安装与调整
刀具安装
• 保持接触面的清洁
• 使用高温涂料
保证定位可靠
刀具安装的安全措施
• 刀片锁紧螺钉只能用扭距扳手上紧刀片锁紧螺钉不要沾 染油污
FFF42202011343436036、、FF221214374、37、F2F12418• 4特–8点直径范围: 40 - 160 mm
– 主偏角 45°
• •密刀齿片铣刀: P26335-
刀片低功––耗负 刀铣型 片刀刀 有，片 凸主，起偏8的角刃分/屑片=4面5°
––R1FF22011/44R671：：4八正/R角方2刀形5 片 刀， 片，427º5主º压主偏紧偏角螺钉角W尺A寸LT––：ER密 S切从N非齿深..常 41、a02p著疏0=m5名m齿A6到的NmN1产m2的品5 刀mm片的，不锁最紧挈大
– F2146、F2147、F2148
面。铣– F刀22常80安装在主轴上。完成面铣削加工既能使用具有
– F2010
一定直– F径20的33刀、具F2，23使3 工件的加工在一次行程中就能完成，
数控车床常用刀具分类、用途、安装方法及注意事项

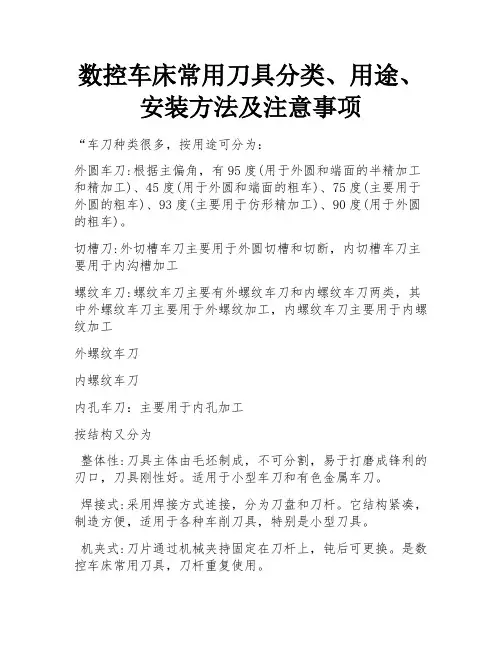

数控车床常用刀具分类、用途、安装方法及注意事项“车刀种类很多，按用途可分为：外圆车刀:根据主偏角，有95度(用于外圆和端面的半精加工和精加工)、45度(用于外圆和端面的粗车)、75度(主要用于外圆的粗车)、93度(主要用于仿形精加工)、90度(用于外圆的粗车)。
切槽刀:外切槽车刀主要用于外圆切槽和切断，内切槽车刀主要用于内沟槽加工螺纹车刀:螺纹车刀主要有外螺纹车刀和内螺纹车刀两类，其中外螺纹车刀主要用于外螺纹加工，内螺纹车刀主要用于内螺纹加工外螺纹车刀内螺纹车刀内孔车刀：主要用于内孔加工按结构又分为整体性:刀具主体由毛坯制成，不可分割，易于打磨成锋利的刃口，刀具刚性好。
适用于小型车刀和有色金属车刀。
焊接式:采用焊接方式连接，分为刀盘和刀杆。
它结构紧凑，制造方便，适用于各种车削刀具，特别是小型刀具。
机夹式:刀片通过机械夹持固定在刀杆上，钝后可更换。
是数控车床常用刀具，刀杆重复使用。
特殊类型:如复合刀具、阻尼刀具等。
按车刀材料分类：高速钢刀具:由高速钢制成，可连续抛光。
它是粗加工和半精加工的通用刀具。
硬质合金刀具：刀片采用硬质合金制造，用于切削铸铁、有色金属、塑料、化纤、石墨、玻璃、石材和普通钢材，也可以用来切削耐热钢、不锈钢、高猛钢、工具钢等难加工的材料。
”金刚石:刀片镶嵌金刚石，具有硬度高、耐磨性好、摩擦系数低、弹性模量高、导热系数高、热膨胀系数低、与有色金属亲和力低等优点。
可用于石墨、高耐磨材料、复合材料、高硅铝合金及其他韧性有色金属材料等非金属脆硬材料的精密加工。
其他材料，如立方氮化硼刀具和陶瓷刀具，正在向高硬度合金铸铁的粗加工和断续切削方向发展。
四工位刀架上装要求1.车刀刀尖应与工件旋转中心高度相同。
刀尖对中心高常用的方法：第一步安装车刀时，使刀尖与尾座顶尖等高;第二步试切端面。
2.车刀伸出刀架的长度要合适。
车刀安装在刀架上，一般伸出刀架的长度为刀杆厚度的1-1.5倍，不宜过长，伸出过长会使刀杆刚性变差，切削时易产生振动。
数控铣削刀具及其安装(课堂PPT)
3.工作长度
17
工具系统常用刀柄
面铣刀刀柄 ER弹簧夹头刀柄
莫式锥度刀柄
钻夹头刀柄 ER弹簧夹头
镗刀柄
整体钻夹头刀柄 侧压式立铣刀柄
快换式丝锥刀柄
18
工具系统常用拉钉
ISO 7388及DIN 69871ISO 7388及DIN 69871 MAS BT的拉钉
的A型拉钉
的B型拉钉
– 达到 8 x D (Dc 50)
– 不可以轴向进给
apm9ax
铣刀的安装与调整
刀具安装
• 保持接触面的清洁
• 使用高温涂料
保证定位可靠
14
刀具安装的安全措施
• 刀片锁紧螺钉只能用扭距扳手上紧刀片锁紧螺钉不要沾 染油污
• 刀片必须与刀座完全贴合 • 检查刀具的平衡情况
15
铣刀调整
例举面铣刀
16
5
立铣削定义
立加铣工削大典约型9刀0°具的台阶面。 该–种F1铣67削7、与F面1铣67削8、多F少16有82点、相F1似67，6、但F其16圆75周切削刃的角度起有决 定性的作用。如果要加工的工件的某部分是90°凸肩时，只能使 用–这F种13刀75具、。F1刀60具5、的F侧16面16（主偏角）与旋转的轴相平行。该铣削 又–常F被21台40阶F2铣24削1 、F3凸04肩0F铣30削42或端铣削。 – F4041 F4042
6
整F2体2硬54质合金立铣刀 FFF21F4132047240541、1 F1605、F16切1向6接步近– 9齿铣0°刀铣的装刀立夹铣形c刀式8有9模°块式，直
F2242 •加精工焊确铝接合式9金玉0°和米软主铣钢刀偏的角立铣刀，主偏角K
=9–0°齿数柄柄，.多螺纹旋紧刀头硬质合金 – 8– 个直径切范削围 刃Dc: 16 - 160
数控车床斜轨怎么装刀【附图】
斜导轨数控车床采用45°斜式布局，床身为管状中空结构，大大提高了机床在工作中的抗弯、抗扭刚度，同时经过两次时效处理，提高了机床的稳定性，高刚性及高稳定的床身为整机的高精度提供有力保证本机主轴为独立主轴单元，选配高精度主轴专用轴承，润滑使用进口专用轴承润滑胎，整体主轴单元热变小、稳定性佳、精度保持性好、免维护。
最高转速可达4500rev/min，主轴单元的高精度、高转速、高效率使整机能完成粗、精加工。
数控车床斜轨怎么装刀-数控车床斜轨装刀的方法（步骤）装刀与对刀是数控车床加工中极其重要并十分棘手的一项工作。
对刀的好与差，将直接影响到加工程序的编制及零件的尺寸精度。
通过对刀或刀具预调，还可同时测定其各号刀的刀位偏差，有利于设定刀具补偿量。
2 车刀的安装车刀不能伸出刀架太长，应尽可能伸出的短些。
因为车刀伸出过长，刀杆刚性相对减弱，切削时在切削力的作用下，容易产生振动，使车出的工件表面不光洁。
一般车刀伸出的长度不超过刀杆厚度的2倍。
车刀刀尖的高低应对准工件的中心。
车刀安装得过高或过低都会引起车刀角度的变化而影响切削。
根据经验，粗车外圆时，可将车刀装得比工件中心稍高一些；精车外圆时，可将车刀装得比工件中心稍低一些，这要根据工件直径的大小来决定，无论装高或装低，一般不能超过工件直径的1%。
以车削外圆（或横车）为例，当车刀刀尖高于工件轴线时，因其车削平面与基面的位置发生变化，是前角增大，后角减小：反之，则前角减小，后角增大。
车刀安装的歪斜，对主偏角和副偏角影响较大，特别是车螺纹时，会使牙形半角产生误差。
因此，正确地安装车刀，是保证加工质量，减少刀具磨损，提高刀具使用寿命的重要步骤。
装车刀用的垫片要平整，尽可能地用厚垫片以减少片数，一般只用2-3片。
如垫刀片的片数太多或不平整，会使车刀产生振动，影响切削。
并使各垫片在刀杆正下方，前端与刀座边缘齐。
（4）车刀装上后，要紧固刀架螺钉，一般要紧固两个螺钉。
紧固时，应轮换逐个拧紧。
