重庆交通大学结构设计原理课程设计

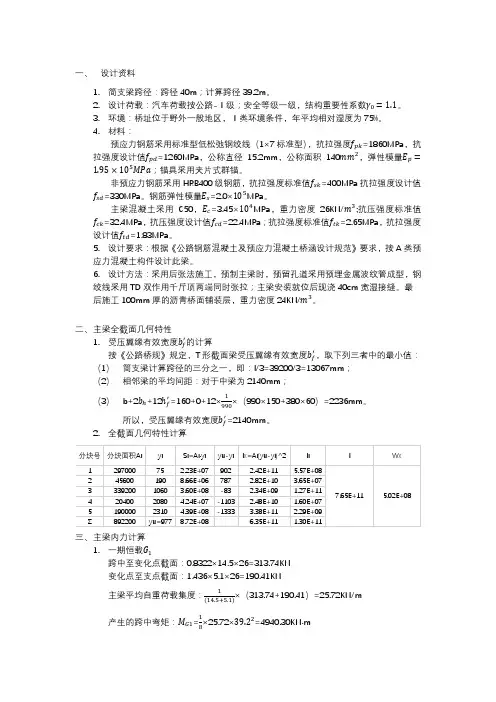

一、设计资料1.简支梁跨径：跨径40m；计算跨径39.2m。
2.设计荷载：汽车荷载按公路-Ⅰ级；安全等级一级，结构重要性系数。
3.环境：桥址位于野外一般地区，Ⅰ类环境条件，年平均相对湿度为75%。
4.材料：预应力钢筋采用标准型低松弛钢绞线（1×7标准型），抗拉强度=1860MPa，抗拉强度设计值=1260MPa，公称直径15.2mm，公称面积140，弹性模量；锚具采用夹片式群锚。
非预应力钢筋采用HRB400级钢筋，抗拉强度标准值=400MPa抗拉强度设计值=330MPa。
钢筋弹性模量=2.0×MPa。
主梁混凝土采用C50，=3.45×MPa，重力密度26KN/;抗压强度标准值=32.4MPa，抗压强度设计值=22.4MPa；抗拉强度标准值=2.65MPa，抗拉强度设计值=1.83MPa。
5.设计要求：根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》要求，按A类预应力混凝土构件设计此梁。
6.设计方法：采用后张法施工，预制主梁时，预留孔道采用预埋金属波纹管成型，钢绞线采用TD双作用千斤顶两端同时张拉；主梁安装就位后现浇40cm宽湿接缝。
最后施工100mm厚的沥青桥面铺装层，重力密度24KN/。
二、主梁全截面几何特性1.受压翼缘有效宽度的计算按《公路桥规》规定，T形截面梁受压翼缘有效宽度，取下列三者中的最小值：（1） 简支梁计算跨径的三分之一，即：l/3=39200/3=13067mm ； （2） 相邻梁的平均间距：对于中梁为2140mm ；（3） b+2 +12=160+0+12××（990×150+380×60）=2236mm 。
所以，受压翼缘有效宽度=2140mm 。
2. 全截面几何特性计算三、 主梁内力计算1. 一期恒载跨中至变化点截面：0.8322×14.5×26=313.74KN 变化点至支点截面：1.436×5.1×26=190.41KN 主梁平均自重荷载集度：×（313.74+190.41）=25.72KN/m产生的跨中弯矩： =×25.72× =4940.30KN ·m 2. 二期恒载现浇湿接缝 ：0.06×26=1.56KN/m =×1.56× =299.64KN ·m 桥面铺装 ：0.1×2.14×24=5.136KN/m = ×5.136=986.52KN ·m3. 车辆荷载标准值4. 主梁作用效应组合值四、钢筋面积的估算及钢束布置1.预应力钢筋截面积估算按构件正截面抗裂性要求估算预应力钢筋数量。
