音频测试指标与测试经验
音频指标简介及测试原理方法
音频指标简介及测试原理方法音频指标测试均是针对有输入和输出的设备而言，就是声音信号经过了一个通道以后，输出与输入之间的差别。
两者差别越小那末性能越好，而且在普通情况下声音经过某一个通道或者某一系统后，普通都有对原信号的放大和衰减。
信噪比、失真率、频率响应这三个指标是音响器材的“基础指标”或者“基本特性”，我们在评价一件音响器材或者一个系统水准之前，必须先要考核这三项指标，这三项指标中的任何一项不合格，都说明该器材或者系统存在着比较重大的缺陷1、信噪比 SNR(Signal to Noise Ratio)：(1) 简单定义:狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。
普通来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。
信噪比普通不应该低于70dB,高保真音箱的信噪比应达到110dB以上。
音频信噪比是指資响设备播放时, 正常声音信号强度与噪声信号强度的比值dB,其计算方法是10LG(PS/PN),其中Ps 和Pn 分别代表信号和噪声的有效功率，也 可以换算成电压幅值的比率关系： 20LG (VS/VN), Vs 和Vn 分别代表信号和噪 声电压的“有效值” O (3)测量方法：信噪比通常不是直接进行测量的，而是通过测量噪声信号 的幅度换算出来的，通常的方法是：给 放大器一个标准信号，通常是0. 775Vrms 或者 2Vp-p@lkHz,调整放大器 的放大倍数使其达到最大不失真输出 功率或者幅度(失真的范围由厂家决定, 通常是10%,也有1%),记下此时放 大器的输出幅Vs,然后撤除输入信号, 测量此时浮现在输出端的噪声电压，记(2)计算方法：信噪比的计量单位是 1=31为Vn,再根据SNR=20LG(Vn/Vs)就可以计算出信噪比了.或者是10LG(PS/PN), 其中Ps和Pn分别代表信号和噪声的有效功率计权：这样的测量方式彻底可以体现设备的性能了。
音频测试个人总结范文
音频测试个人总结范文1. 背景介绍音频测试是一种常见的测试方法，用于检测音频设备的性能和音频信号的质量。
在实际的应用场景中，音频测试主要用于评估音频设备的频率响应、失真程度、信噪比、动态范围等指标，以及检测音频信号的清晰度、平衡性、延迟等特性。
2. 测试方法音频测试通常分为实验室环境下的实验室测试和实际场景下的现场测试两种形式。
实验室测试主要是在受控的环境中进行，可以更加精确地评估音频设备的性能指标。
而现场测试则侧重于检测音频设备在实际使用环境下的表现，例如音乐会场馆、演播室等。
无论是实验室测试还是现场测试，都需要使用专业的音频测试仪器来进行，如信号发生器、频谱分析仪、失真分析仪等。
3. 测试指标音频测试中常用的指标主要包括以下几个方面：3.1 频率响应频率响应是评估音频设备的基本指标之一。
它反映了音频设备在不同频率下的输出能力，通常用频率特性曲线来表示。
频率响应的平坦度越好，说明音频设备在不同频率下的输出能力越均衡。
3.2 失真程度失真是音频设备输出信号中和原始信号不同的部分，通常是由于非线性元件或处理过程中的非线性引起的。
常见的失真包括谐波失真、交调失真、互调失真等。
通过失真分析仪可以测量并评估不同类型的失真程度。
3.3 信噪比信噪比是用来评估音频设备输出信号中有用信号和噪声之间的比例。
信噪比越高，说明音频设备输出信号中的有用信号越明显，噪声干扰越小。
3.4 动态范围动态范围是指音频设备能够输出的最大和最小音频信号幅度之间的差值。
动态范围越大，意味着音频设备能够处理更广泛的信号强度范围。
3.5 清晰度与延迟清晰度是指音频信号的清晰程度和分辨率，通常用信噪比和失真程度来评估。
而延迟是音频信号从源端传输到目标端所需要的时间。
清晰度和延迟对于一些特定的应用场景，如语音通信和音视频同步，非常重要。
4. 测试经验在进行音频测试时，有一些经验和技巧可以帮助提高测试的准确性和效率。
首先，测试前需要明确测试的目的和要求，以及所需的测试设备和测试参数。
音频通用指标及测试方法
测试项目
1、外观及安装工艺 2、噪音 3、功率 ห้องสมุดไป่ตู้、最小源 5、短路/过载 6、频响 7、高低音增益 8、稳定性
标记、外观及安装工艺
标记应清可见 。 丝印颜色、位置、大小正确、清晰度高，不
应漏印、错印、多印等现象。 旋钮对应标识，旋转时不应偏心、磨擦； 附
件安装正确牢固 。 按键响声清脆，标识正确,手感良好。 机器内元件整齐，扎线美观，无脏物，黑胶
稳定性
功放处于满功率衰减10dB状态。 去掉负载，在输出并上容性负载（分别是：
102PF，103 PF,104PF,224 PF,474 PF,1uF）在100HZ 1KHZ 10KHZ三点均要 测试。 输出不应有自激（输出突然增大）现象。
按规定打好，高压纸、地线纸按规定贴好。
噪音
输出接标准负载(30W:333Ω 60W:166Ω 120W:83Ω 240W:41Ω )。
音调电位器开到中间，其他电位器开最大。 无信号输入时,功放的输出即是噪音。
功率
输出接标准负载。 音调电位器开到中间，其他电位器开最大。 输入接1kHZ信号，调整功放音量电位 器，
使失真达到1%的输出值。 通过公式：P=U*U/R计算功率 。
最小源
功放处于满功率状态。 信号发生器输出电平就是功放的最小源电动
势。
短路/过载
功放处于满功率状态。 减小1/3负载，功放无保护现象。 减小2/3负载，功放进入保护状态。 输出端直接断接，功放进入保护状态。
频响范围
功放处于满功率衰减10dB状态。 逐步向高和向低改变频率，直到功放的输出
比1kHz相差3 dB的频率，为功率的频响。
音频设备产品检验测试方法
音频产品测试方法一、FM指标测试方法 (1KHz 22.5% DEV)(1) 30dB实用灵敏度 (USABLE SENSITIVITY S/N:30dB)先将机器收正为90MHz(98MHz、106MHz)，电平(LEVEL)打在正常dB数(40左右)，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再扭毫伏表三下，(即30dB，每扭一下为10dB)，然后调信号发生器的电平(LEVEL)，使没信号时的指针与有信号的指针重复(若没重复也不能超过1个dBm)，最后电平(LEVEL)显示的dB数就是此机的-30dB实用灵敏度。
(2) 3%失真灵敏度 (I.F.H. SENSITIVITY 75KHz DEV 3%T.H.D.)先将机器收正为90MHz(98MHz、106MHz)，调制度打在75%，将失真仪打在DIST、10%(-20dB)文件，然后分别调整音量电位器和发生器的电平(LEVEL)dB数，使失真仪指针指在3%的位置(不可超过3%的位置，正常应在3%内波动)，这时发生器的电平(LEVEL)dB数就是此机的3%失真灵敏度(例如：电平(LEVEL)dB数为11，那么3%失真灵敏度就是11)。
(3)-3dB极限灵敏度 (-3dB LIMITING SENSITIVITY)先将机器收正为98MHz，电平(LEVEL)打在66dB数，音量收细至0dB处，然后减少发生器的电平(LEVEL)dB数，到毫伏表指针减少3个dB时停，此时的电平(LEVEL)dB数就是此机-3dB 的极限灵敏度。
(4)信噪比 (S/N RATIO @1mV INPUT)先将机器收正为98MHz，电平(LEVEL)打在66dB，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再打毫伏表，每扭一下为10dB，但毫伏表指针不能超过0dB，最后看指针指数是多少，再加上一共所打毫伏表的次数(每档为10dB)，(例：你一共打了三次指针指数为6，那么信噪比就是30+6=36dB)。

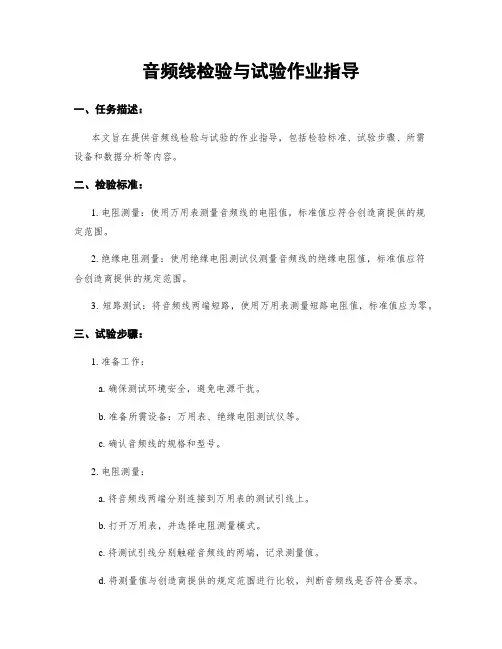

音频线检验与试验作业指导 (2)
音频线检验与试验作业指导一、任务描述：本文旨在提供音频线检验与试验的作业指导，包括检验标准、试验步骤、所需设备和数据分析等内容。
二、检验标准：1. 电阻测量：使用万用表测量音频线的电阻值，标准值应符合创造商提供的规定范围。
2. 绝缘电阻测量：使用绝缘电阻测试仪测量音频线的绝缘电阻值，标准值应符合创造商提供的规定范围。
3. 短路测试：将音频线两端短路，使用万用表测量短路电阻值，标准值应为零。
三、试验步骤：1. 准备工作：a. 确保测试环境安全，避免电源干扰。
b. 准备所需设备：万用表、绝缘电阻测试仪等。
c. 确认音频线的规格和型号。
2. 电阻测量：a. 将音频线两端分别连接到万用表的测试引线上。
b. 打开万用表，并选择电阻测量模式。
c. 将测试引线分别触碰音频线的两端，记录测量值。
d. 将测量值与创造商提供的规定范围进行比较，判断音频线是否符合要求。
3. 绝缘电阻测量：a. 将音频线两端分别连接到绝缘电阻测试仪的测试引线上。
b. 打开绝缘电阻测试仪，并选择绝缘电阻测量模式。
c. 按照仪器操作说明进行测试，记录测量值。
d. 将测量值与创造商提供的规定范围进行比较，判断音频线是否符合要求。
4. 短路测试：a. 将音频线两端短路。
b. 将万用表选择到电阻测量模式。
c. 将测试引线分别触碰短路的两端，记录测量值。
d. 判断测量值是否为零，若为零则表示短路测试通过。
四、所需设备：1. 万用表：用于测量音频线的电阻值和短路电阻值。
2. 绝缘电阻测试仪：用于测量音频线的绝缘电阻值。
五、数据分析：根据测量结果，将测量值与创造商提供的规定范围进行比较，判断音频线是否符合要求。
如果测量值在规定范围内，则表示音频线通过检验；如果测量值超出规定范围，则表示音频线不合格，需要进行修理或者更换。
六、注意事项：1. 在进行测试前，确保测试环境安全，避免电源干扰。
2. 操作仪器时，请按照操作说明进行操作，避免误操作导致不许确的测量结果。
音频线检验与试验作业指导
音频线检验与试验作业指导引言概述：音频线检验与试验是在音频设备的维护和故障排除过程中非常重要的一项工作。
通过对音频线的检验与试验，可以确保音频设备的正常运行，提高音频传输质量。
本文将从四个方面详细介绍音频线检验与试验的作业指导。
一、音频线的外观检查1.1 线材外观检查：检查音频线的外观是否完好无损，是否有明显的刮痕、变形等物理损坏。
1.2 连接头检查：检查音频线的连接头是否松动，是否有氧化或腐蚀现象。
1.3 弯曲测试：对音频线进行适度的弯曲测试，检查线材是否柔软，是否存在断裂或内部损坏。
二、音频线的电气参数测试2.1 电阻测试：使用万用表或专业测试仪器，对音频线的电阻进行测试，确保电阻值在正常范围内。
2.2 电容测试：使用专业测试仪器，对音频线的电容进行测试，检查是否存在电容不良或漏电现象。
2.3 绝缘测试：使用绝缘电阻测试仪，对音频线的绝缘电阻进行测试，确保绝缘电阻值符合标准要求。
三、音频线的信号传输测试3.1 信号传输测试：通过连接音频设备，播放音频信号，用示波器或音频分析仪等测试仪器，对音频线的信号传输进行测试，确保信号传输无失真、无杂音。
3.2 频率响应测试：使用频谱分析仪等专业仪器，对音频线的频率响应进行测试，检查是否存在频率失真或响应不均匀的问题。
3.3 相位测试：使用相位差测试仪，对音频线的相位差进行测试，确保音频信号的相位准确无误。
四、音频线的耐久性测试4.1 张力测试：对音频线进行适度的张力测试，检查线材是否能够承受一定的拉力，避免在使用过程中容易断裂或损坏。
4.2 插拔测试：对音频线的插拔次数进行测试，模拟实际使用场景，确保连接头的插拔可靠性。
4.3 温度测试：将音频线暴露在高温或低温环境中，测试线材的耐温性能，确保在极端温度下仍能正常工作。
总结：通过对音频线的外观检查、电气参数测试、信号传输测试和耐久性测试，可以全面评估音频线的质量和性能。
在进行音频线检验与试验时，需要使用适当的测试仪器和工具，并按照标准流程进行操作。
音频测试参数详解
一、SLR＝Lg（标准信号/麦克风接收到的信号）；当测试结果大于11dB时，适当增加麦克风电路增益；当测试结果小于5dB时，适当降低麦克风电路增益；二、RLR＝Lg（标准信号/听筒发出的音频信号）当测试结果小于－1dB时，适当降低听筒电路增益；当测试结果大于5dB时，适当增加听筒电路增益；三、SFR麦克风的质量，质量的好坏直接影响SFR的测试结果；手机物理结构；基带电路；四、RFR1>听筒的质量直接反映在测试结果上；2>听筒的声学中心如果与其物理中心不一致，也会影响测试结果；3>不正确的测试方法会导致测试结果的不可比；4>RF模式和DAI模式的不同，对测试结果有一定的影响；五、STMR＝Lg（仿真嘴发出的音频信号/听筒发出的仿真嘴发出的音频信号）1>从麦克风到听筒的声传输称为侧音（Side tone）；2>电话的侧音通道就是发话者讲话时能听到自己声音的一种通道，其他侧音通道还有头传导通道和嘴与耳朵之间经过耳承泄漏形成的声通道。
这些附加侧音通道的存在影响了用户对侧音的感觉，因此也影响了他对侧音的反映。
3>侧音从几个方面影响电话传输质量。
如果侧音损耗太小，则回到自己耳朵的话音声级太响；另一方面，若侧音损耗太大，还会使发话者趋于降低其讲话的声级或形成对方误以为发话者的麦克风远离嘴巴，从而使收话者的受听声级下降。
六、失真1>当系统的输入与输出不呈线性关系时，就要产生非线性失真；2>非线性失真对数据传输而言比语音传输更重要，但是对语音传送也很重要；3>量化失真：在数字系统中，当模拟信号被抽样，再把每个抽样信号编码为有限数字时就会出现量化失真。
把原始信号与量化后又复原的信号作比较，将差异叫做量化失真和非线性失真。
现在采用编码公式A律或者U律PCM都采用接近对数的压扩率。
七、稳定度余量将手机放在坚硬平面上，传感器面向平面，如果有音量控制器，将其置为最大。
音频指标测试说明
用 TEXIO VA-2230A 音频分析仪测试有关指标的说明、测量环境：1、EXIO VA-2230A:左、右声道输入端通过 BNC头各接一根带夹头的信号线。
2、被测试的MP3播放器内：存放有下列 9个测试音文件：OdB— 1KHz—左/右声道、0 dB — 1KHz—左声道、0 dB — 1KHz—右声道、0 dB — 20Hz—左/ 右声道、0 dB — 100Hz—左 / 右声道、0 dB — 10KHz—左 / 右声道、0 dB — 10KHz—左声道、0 dB — 10KHz—右声道、-60 dB — 1KHz—左/ 右声道3、耳塞：左 / 右双声道标准耳塞—16/32 欧—线上露出铜芯便于在线带负载测量。
、各项指标的测量方法：总述：循环按下输入通道选择键CH能够选择打开哪个通道的输入。
从绿色指示灯的亮与否，能判断出左、右通道的输入是否打开。
有几个按键是复合键，如：先按下 SHIFT 键，再按下 S/N 键，就实现了按下RATIO 键的功能（后面直接称为按下 RATIO 键，其它类同）；同理有：SHIFT+DISTN=SINAD， SHIFT+AC-V=DC-V， SHIFT+GEN=OPT， SHIFT+F1=F6，SHIFT+F2=F7， SHIFT+F3=F8， SHIFT+F4=F9， SHIFT+F5=F10。
按下某 ITEM 键（如 SYSTEM键 GEN键、AC-V键、DISTN 键、S/N 键、RATIO 键、SINAD键、DC-V键、OPT键），屏幕上会出现层叠状菜单，可以通过分别按△键、▽键、左向三角键、右向三角键选择某一项子菜单，再通过按屏幕下的功能键F1-F5实现设置选择或按数字键（以按ENT键结束）填入数据。
这里用到一种表示方法：左 /右向三角键选择的层菜单数字 -△/▽键选择的子菜单数字。
例如，4-2表示某ITEM下第4层中的子菜单2。
测试时，应该将MP3的输出音量调到最大值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FTA音频测试及测试经验
厦门厦新移动通讯有限公司研发中心测试部厦门海沧新阳工业区厦新电子城 361022
狄德海
didehai@
Tel: 86-0592-*******-3274
1. 音频测试项目
在FTA音频测试中音频测试的项目有30.1,30.2,30.3,30.4,30.5.1,30.6.2,30.7.1参考
GSM11.10注意事项所有的测试项目应在同一天的测试时间里通过但每一项的测试可以有多次测试直到测试通过为止
30.1发送频率响应Sending Frequency Response
30.1.1 定义
发送灵敏度/频率响应用DB表示是指输入测试单音频时数字音频接口DAI的输出电平以PCM比特流代表与仿真嘴中的输入声压之比
30.1.2 指标
发送灵敏度/频率响应MRP-ÆDAI应处于表1给出的框罩内
在对数频率/线形DB灵敏度坐标上对表1中的间断点之间画直线得到一个框罩如图1
模板如下
表1 发送灵敏度/频率响应
Frequency (Hz) Upper Limit (dB) Lower Limit (dB)
100 -12
200 0
300 0 -12
1000 0 -6
2000 4 -6
3000 4 -6
3400 4 -9
4000 0
30.1.3 测试方法
a) 将手机装在LRGP中耳承密合于仿真耳的刃形边缘上
b) 用仿真嘴在嘴参考点MRP送一个声压为 – 47dBPa的纯单音
c) MS的DAI连接SS操作模式为音频设备及A/D D/A的测试
d) 在100Hz~4000Hz频段内用1/2倍频间隔进行测试
e) 在各个频率测DAI处PCM比特流代表的输出电平
30.2 发送响度评定值Sending Loudness Rating SLR
30.2.1 定义
SLR是一种基于客观单音测试的表示发送频率响应的方法
30.2.2 指标
8 3 DB
经验低dB值对应大的响度5dB对应最大的响度11dB代表最小的响度测试时通过调整手
机的麦克风到人工嘴的距离使测试的值达到标准如果比标准值大则需调小手机麦克风
到人工嘴的距离若比标准值小则调大其距离
30.3 接收频率响应Receiving Frequency Response
30.3.1 定义
接收灵敏度/频率响应用DB表示是指仿真耳中的输出声压与DAI处PCM比特流代表的输入
电平之比
30.3.2 指标
接收灵敏度/频率响应DAI至ERP应处于表2给出的框罩内
在对数频率/线形DB灵敏度坐标上对下表中的间断点之间画直线得出框罩
*的极限处于间断点之间所画的直线上
30.3.3 测试方法
a) 将手机装在LRGP中耳承应密合于仿真耳的刃行边缘上
b) MS的DAI连接SS工作模式为音响设备与A/D D/A的测试
c) SS通过DAI给MS发送一个相当于-16 dBm0纯单音的PCM比特流
d) 在100HZ~40000HZ频段以1/2倍频间隔进行测试
e) 在各个频率测仿真耳中耳参考点—ERP的声压
经验手机与人工耳的密封性要整好
表2 接收灵敏度/频率响应
Frequency (Hz) Upper Limit (dB) Lower Limit (dB)
100 -12
200 0
300 2 -7
500 * -5
1000 0 -5
3000 2 -5
3400 2 -10
4000 2
30.4接收频率响应Receiving Loudness Rating RLR
30.4.1 定义
RLR是一种基于客观单音测试的表示接收频率响应的方法
30.4.2 指标
对于接收音量控制器对至少某一控制值RLR应满足dB
当控制器置为最大时应不小于dB
经验dB值较小对应较大的音量值dB代表最大发音量dB代表最小发音量在测试中
通过调整手机的通话音量使达到标准值如果还不行就对SPEAK的发音孔进行大小调整
比如用橡皮泥堵住其中的一个孔等等
30.5.1 侧音掩蔽评定值(Side one Masking Rating, STMR
30.5.1.1 定义
侧音掩蔽评定值是基于客观单音的测试表示仿真嘴至仿真耳的通路损耗
30.5.1.2 指标
135dB
经验如果STMR测试值与标准值相差较大则需要通过软件改变其参数若相差不大则可以通
过调整音量来解决譬如比标准值大则需增大通话音量若比标准值小则
需要调小通话音量
30.6.2 稳定度储备Stability Margin
30.6.2.1 定义
稳定度储备是指产生震荡时需要的基准话音编译器的来去通路间插入的增益也就是用
来反映手机音频是否容易出现自激振荡
30.6.2.2 指标
最小稳定度储备应为6dB并检测不到音频震荡
30.6.2.3 测试方法
a) 在中的基准话音编译器的来去通路的环路中插入一个相当于最小稳定度边际的增益
并启动任一声回波控制器
b) 将一个符合原建议.的测试信号在基准话音编译器的数字输入端插入
环路观察稳定度测试信号的电平为dBm0,持续时间为
c) 若存在用户控制的音量控制器应设置为最大值
d) 将手机放在坚硬的平面上传感器面向平面
经验稳定度储备一般情况下都会通过
30.7.1 发送失真Sending Distortion
30.7.1.1 定义
发射信号与总失真之比是对发射设备不包括话音编译器线形度的量度
30.7.1.2 指标
用噪声加权滤波器在处测得的信号与总失真功率之比应高于表给出的极值
30.7.1.3 测试方法
a) 将手机装在中耳承要密合在仿真耳的刃行边缘上
b) 的连接工作模式为音响设备及的测试
c) 在中输入一个正弦波信号频率介于之间
调节此信号的电平直到处输出的比特流等效为dBm0此时处的信
号电平及为声参考电平
d) 输入测试信号其电平相对于分别为
-35dB -30dB -25dB -20dB -15dB -10dB -5dB 0dB 5dB 10dB
e) 在每一个信号电平上用噪声加权滤波器测处信号于总失真的功率之比
测试过程中声压不得超过dBPa
表测出信号与总失真功率之比
dB relative to ARL Level ratio
-35 dB 17,5 dB
-30 dB 22,5 dB
-20 dB 30,7 dB
-10 dB 33,3 dB
0 dB 33,7 dB
7 dB 31,7 dB
10 dB 25,5 dB
经验由于发送失真测试具有随机性只要在测试频点上的测试值与标准值相差不超过个dB
多测试几次就会通过。
