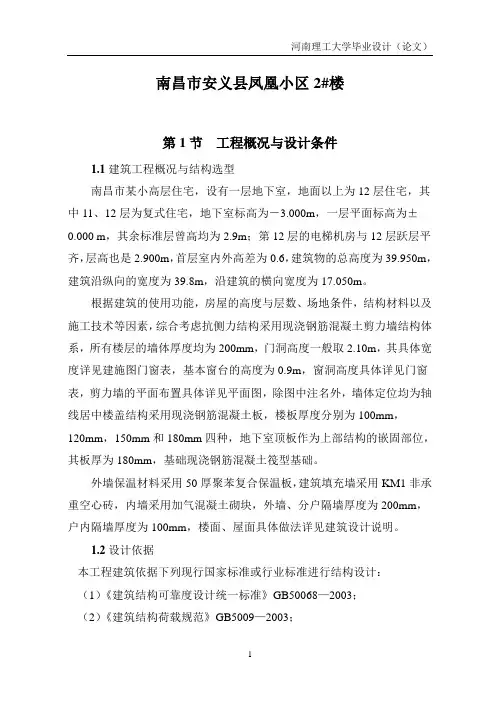

南昌市安义县凤凰小区2#楼第1节工程概况与设计条件1.1建筑工程概况与结构选型南昌市某小高层住宅，设有一层地下室，地面以上为12层住宅，其中11、12层为复式住宅，地下室标高为－3.000m，一层平面标高为±0.000 m，其余标准层曾高均为2.9m；第12层的电梯机房与12层跃层平齐，层高也是2.900m，首层室内外高差为0.6，建筑物的总高度为39.950m，建筑沿纵向的宽度为39.8m，沿建筑的横向宽度为17.050m。
根据建筑的使用功能，房屋的高度与层数、场地条件，结构材料以及施工技术等因素，综合考虑抗侧力结构采用现浇钢筋混凝土剪力墙结构体系，所有楼层的墙体厚度均为200mm，门洞高度一般取2.10m，其具体宽度详见建施图门窗表，基本窗台的高度为0.9m，窗洞高度具体详见门窗表，剪力墙的平面布置具体详见平面图，除图中注名外，墙体定位均为轴线居中楼盖结构采用现浇钢筋混凝土板，楼板厚度分别为100mm，120mm，150mm和180mm四种，地下室顶板作为上部结构的嵌固部位，其板厚为180mm，基础现浇钢筋混凝土筏型基础。
外墙保温材料采用50厚聚苯复合保温板，建筑填充墙采用KM1非承重空心砖，内墙采用加气混凝土砌块，外墙、分户隔墙厚度为200mm，户内隔墙厚度为100mm，楼面、屋面具体做法详见建筑设计说明。
1.2设计依据本工程建筑依据下列现行国家标准或行业标准进行结构设计：（1）《建筑结构可靠度设计统一标准》GB50068—2003；（2）《建筑结构荷载规范》GB5009—2003；（3）《建筑抗震设防分类标准》GB50223—2001；（4）《建筑抗震设计规范》GB50011—2003；（5）《混凝土结构设计规范》GB50010—2005；（6）《高层建筑混凝土结构技术规程》JGJ3—2005。
1.3设计的基本条件（1）建筑结构的设计使用年限，安全等级以及建筑的抗震设防类别本工程为普通小高层民用住宅楼，属于一般的建筑物，根据《结构可靠度设计统一标准》第1.0.5条，结构的设计使用年限为50年；按照《结构可靠度设计统一标准》第1.0.8条和7.0.3条，建筑结构的γ=1.0。
某小区住宅楼设计毕业设计
某小区住宅楼摘□□要本设计为某小区住宅楼，建筑高度27.500m.。
地处7度抗震设防区域，分组为1组。
场地土类为Ⅱ类。
建筑、结构、施工组织设计是本设计的重点。
本设计的计算内容主要有：建筑设计方面（包括柱子、楼梯、门窗等的布置），按照有关规范，进行平面组合设计、交通组织、柱网布局和平面图表达及尺寸标注；结构设计方面：先根据轴压比确定柱的截面尺寸及梁跨度估算梁板截面，用PKPM建模计算，计算后看计算结果。
观察柱的轴压比、配筋率、周期、层间位移、剪重比、刚重比等参数对结构进行调整，基础采用预制桩基础，计算满足所有条件后画配筋图; 施工组织设计方面：根据工程复杂程度及工程结构类型考虑不同的施工因素，以安全的完成施工任务为目标，制定施工计划，并绘制相关图纸。
关键词：建筑设计；结构设计；施工组织设计A Structure design of Mou XiaoQuresidential buildingABSTRACTThe design for mou residential buildings, floor height 27.500 m. Is located in the area of 7 degree seismic fortification, grouped intoone group. Classes for Ⅱin-situ soil. Construction, structure, construction organization design is the focus of this design. The design calculation of contents mainly include: building design (including columns, stair, door to wait decorate), in accordance with the relevant specification, design, traffic organization, plane composition column grid layout and floor plan and dimensions; Structure design: according to the first axial compression ratio to determine the section size of column and beam slab beam span estimation section, using PKPM modeling calculation, after the calculation results. Observe the column axial compression ratio, reinforcement ratio, cycle, interlayer displacement, shear weight ratio, just heavier than adjust structure parameters, such as, base adopts precast pile foundation, calculate draw reinforcement after meet all the conditions; Construction organization design: according to complex degree and the engineering structure considering different factors of construction, to complete task with safety as the goal, the construction plan, and draw the relevant drawings.Key words：Architectural design; Structure design; Construction organization design目录1中英文工程概况 (1)2 楼梯配筋计算 (3)2.1 楼梯恒荷载计算 (3)2.2楼梯板配筋计算 (3)2.3楼梯梁配筋计算 (3)3 框架结构布置及计算简图 (5)3.2计算简图 (7)4 恒、活荷载内力计算 (9)4.1 恒荷载计算统计 (9)4.2恒荷载作用下内力计算 (10)4.3 活荷载计算 (15)5 风荷载信息 (14)5.1 风荷载计算 (16)5.2内力计算 (18)5.2 计算简图（取纵向第二榀） (16)6 内力组合 (21)6.1 梁内力组合 (21)6.2 柱内力组合 (24)6.3 内力组合汇总 (26)7 截面设计 (28)8 基础设计 (36)8.1 计算信息 (36)8.2 计算参数 (39)8.3 计算作用在基础底部弯矩值 (39)8.4 验算地基承载力 (39)8.5 基础冲切验算 (40)8.6 柱下基础的局部受压验算 (41)8.7 基础受弯计算 (42)8.8计算配筋................ .. (42)8.9 配筋图 (42)参考文献 (44)总结 (45)致谢 (46)附录 (47)中英文工程概况本工程为南方某市某公司拟于2012年在市丝绸路一地块开发的某住宅小区中的一栋住宅楼，其结构形式为框架剪力墙结构，建筑功能为，地下一层为储藏室，层高3.6米，地上一层为商场，层高5.1米，地上2-9层为住宅楼，层高2.8米。
毕业设计(住宅小区供配电设计)
摘要本设计主要阐述了现代化小区各系统电气设计的设计依据、原则和方法及设计选择的结论。
本设计共主要包括强电部分设计部分设计及安防部分设计。
强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。
本小区电气设计作为毕业设计，其目的是通过切身实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。
关键词：配电系统负荷防雷接地引言 (1)一设计概况 (2)二配电系统 (2)（一）设计要求 (2)（二）低压配电系统线路的选择 (2)（三）设备安装 (4)（四）电能计量方式选择 (5)三照明系统 (5)（一）照明系统的概述 (5)（二）照度方式 (6)（三）光源和灯具 (7)（四）照度计算 (8)（五）配电箱布置 (12)（六）负荷计算（需要系数法） (12)（七）设备选型 (15)四防雷接地系统设计 (17)（一）建筑物防雷等级确定 (17)（二）防雷内容与设计方案 (20)总结 (23)致谢 (24)参考文献 (25)本次设计的主要针对是现代化住宅小区楼内供配电系统设计。
通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。
本工程为11层的民用普通高层建筑，为二类高层建筑，按三级负荷供电，三类防雷建筑物进行电气系统设计。
在本设计中，要求完成对住宅小区楼内配电系统设计，主要包括低压供配电系统、照明系统、插座系统、防雷与接地系统。
论文针对民用高层建筑电气的设计和使用需要，，侧重于电气基本理论和基本知识。
设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成配电系统的负荷计算、设备选型、系统构成、照度计算等。
一设计概况本次设计的主要针对是现代化住宅小区楼内供配电系统设计。
通过具体的实例工程设计，初步掌握高层建筑配电系统设计的基本方法,更好的将理论和实践相结合,将大学三年来所学的课程及知识应用到自己的专业中去,也为将来的工作打下良好的基础。
某小区住宅楼设计 毕业设计说明
某小区住宅楼设计毕业设计说明目录第一章建筑设计....................................................................................2 1.1 工程概况..........................................................................................2 1.2 建筑设计的要求和依据........................................................................2 1.3 建筑平面设计....................................................................................2 1.4 建筑剖面设计 (4)1.5 建筑体型和立面设计...........................................................................4 1.6 抗震设计..........................................................................................4 1.7 防火设计..........................................................................................4 1.8 屋面排水设计....................................................................................5 第二章结构设计....................................................................................5 2.1 结构设计说明 (5)2.2 做法设计说明....................................................................................5 2.3 结构布置及设计模型的确定..................................................................6 2.4 地基基础..........................................................................................6 2.5 结构计算..........................................................................................6 2.6 其它要求..........................................................................................7 后记..........................................................................................8 参考文献 (9)内容摘要:土木工程毕业设计是平时专业课程在实践中具体体现，它把专业知识通过一项工程综合贯通。

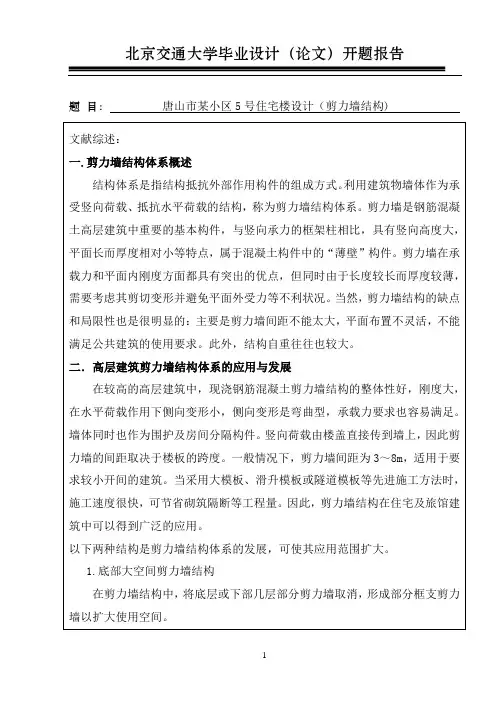

唐山市某小区5号住宅楼设计(剪力墙结构)_--毕业设计开题报告
