OSPF LSA分析详解
OSPF 7类 LSA
第一类.路由器LSA.ROUTER LSA描述了路由器物理接口所连接的链路或接口,指明了链路的状态,代价等.每个OSPF区域内的路由器均回产生第一类LSA.它让路由器彼此认识彼此的链路接口等.只在产生的区域内泛洪.第二类.网络LSANetwork LSA是由DR始发的,它描述了一个多路访问网络所有相连的路由器,只在产生的区域内泛洪.第三类.网络汇总LSANetwork summary LSA是由ABR发出的,它将某个区域的汇总告知其他区域,也就是通知其他区域路由器要到这些网络就找我.这里就有点距离矢量路由协议的味道,依靠下一跳路由器来路由.第四类.ASBR汇总LSAASBR Summary LSA ,它也是由ABR发出的,但是它却是告诉其他区域路由器到某个非OSPF AS外的网络要找通告里告诉的那个ASBR.可以理解为汇总是由ASBR产生但由ABR代为通告出去的.它是ASBR发出的特殊置E位的一类LSA,然后由ABR代为转成LSA4发出.第五类.自治系统外部LSAAutonomous system external LSA .,它是由ASBR产生的,用来通告自治系统外部的路由,它在整个OSPF自治系统内泛洪.所以管理员应该尽量在ASBR上进行路由汇总(summary-address 外部汇总网络号汇总掩码)第七类.NSSA 外部LSA是指在非纯末梢区域内(not-so-stubby area)由ASBR发出的通告外部AS的LSA.仅仅在这个非纯末梢区域内泛洪.不能在整个自治系统内泛洪.NSSA网络中的ABR会将这个7类LSA转换为5类LSA告诉主干区域.要点：1.当你network XXXX的时候就会出现LSA1和LSA2。
2.如果有外部路由重分布进来Ospf里面就会产生LSA5，同时重分布直连的子网也会产生LSA5。
3.如果一个外部的Ospf area分布进来本地area的话，就会产生LSA4。
OSPFLSA分析详解
OSPFLSA分析详解OSPF（Open Shortest Path First）是一种内部网关协议（IGP），用于路由选择和计算最短路径。
LSA（Link State Advertisement）是OSPF协议中的一种消息，用于传输网络拓扑信息。
在本文中，我们将详细介绍OSPF LSA的结构、类型和分析。
- Header：包含LSA类型、LSA长度和Router ID等信息。
- LS Age：用于计算LSA的年龄，即自从它被创建以来经过的时间。
- Options：指示了LSA的所支持的特性和功能。
- Link State ID：表示LSA的唯一标识符，用于在OSPF域内唯一识别LSA。
- Advertising Router：广告该LSA的路由器ID。
- LS Sequence Number：表示LSA的当前版本号，用于判断LSA的新旧。
- LS Checksum：用于校验LSA是否被修改或损坏。
- Length：指明整个LSA的长度。
根据功能和使用情况，OSPF定义了各种类型的LSA。
下面是常见的LSA类型及其功能：1. Router LSA：用于描述其中一个OSPF路由器的连接信息和链路状态。
当一个路由器启动OSPF进程时，它会生成一个Router LSA，并向相邻路由器广播。
Router LSA包含了该路由器直接连接的链路信息，如链路类型、连接的接口和邻居路由器ID等。
2. Network LSA：用于描述OSPF所管理的广播网络的连接关系。
Network LSA包含了该网络的ID、连接到该网络的所有路由器的ID和该网络的状态。
这样，邻居路由器可以通过Network LSA了解到所连接的网络以及网络的状态信息。
3. Summary LSA：用于描述OSPF域内的路由信息，包括网络的汇总和组织结构。
Summary LSA主要用于区域间路由和外部路由的计算，从而实现OSPF域内的最短路径选择。
OSPF LSA分析详解
LSA是LSDB建立的基础。
每条LSA都包含序列号，校验和以及老化时间。
一台路由器始发一个LSA，之后每产生一个该LSA的拷贝就在序列号上加1，序列号从0x80000001到0x7fffffff（不用考虑8和7的大小），数值越大视为越新。
LSA存放在LSDB中每5mins就会进行一次校验，以确保该LSA没有损坏。
一条LSA的老化时间为1h，始发路由器发出一条LSA时会将其时间设置为0，每经过一台路由器就增加一个由InfTransDelay设定的秒数（Cisco路由器上默认为1），当LSA在LSDB中驻留时，老化时间也会逐渐增大。
当一条LSA在LSDB中一直没有被新的LSA实例刷新直到老化计时器超时，就会从本地的LSDB中清除，但是这个动作不会影响到别的路由器，在OSPF网络中只有始发路由器能够提前使该LSA老化，即有意识的清除该LSA，具体动作是将该LSA的老化时间设为最大然后重新泛洪出去。
LSA的刷新时间是30mins，关于刷新机制是个值得关注的问题。
如果每个LSA都关联一个独自的重刷新计时器，这样会使链路带宽的利用没有效率，如果统一为一个计时器，那么每隔30mins都会产生一个流量和CPU利用率的高峰。
作为折衷的的解法，引入LSA组步调机制，即每一条LSA依然保持各自的重刷新计时器，不过在超时的时候，会引入一个时延（缺省为240s）来推迟这些LSA通告泛洪的时间，并在这个时间段内将更多的LSA通告编为一组，使一个LSU可以携带更多的LSA再通告出去。
如果LSDB非常大，那么减小这个时延会比较好，而如果LSDB较小的话，增大这个时延会更有效率，该组步调计时器的范围从10到1800s。
每一个LSA都必须要得到接收路由器的确认，确认分为显式确认和隐式确认两种，显示确认就是用LSAck给予回应，LSAck中只含有该LSA 的头部，因为这样就足够了；而隐式确认是发送包含该LSA拷贝的数据包给始发路由器，当邻居路由器收到该LSA，又刚好要向始发路由器发送自己的LSU的时候，隐式确认就显得很方便。
OSPF_协议的解析及详解
OSPF_协议的解析及详解OSPF（Open Shortest Path First），即开放式最短路径优先协议，是一种用于路由选择的广泛应用的动态路由协议。
OSPF协议通过建立邻居关系和交换链路状态信息（LSA）来计算路由表，实现网络之间的最短路径选择。
首先，OSPF协议使用一个特殊的Hello报文来建立邻居关系。
当OSPF路由器被配置为OSPF路由器并启动时，它将向相邻路由器发送Hello报文，以确认对方是否也是OSPF路由器，并建立邻居关系。
Hello 报文还包含了一些其他的信息，如路由器ID、网络类型等。
建立邻居关系后，OSPF路由器将开始交换链路状态信息（LSA）。
每个OSPF路由器都维护着一个链路状态数据库（LSDB），其中存储了网络拓扑和链路状态的信息。
路由器将通过将LSA广播到整个OSPF区域来交换LSA，并在收到的LSA中更新其链路状态数据库。
链路状态信息包括了路由器的ID、邻接路由器的ID、链路的状态（如开启、关闭等）、链路的带宽等。
在交换链路状态信息的过程中，OSPF使用Dijkstra算法来计算出最短路径。
Dijkstra算法将使用下面的几个参数来计算路径的开销：-路由器的ID-链路的带宽-路由器到邻接路由器的开销-链路连接状态利用这些参数，OSPF路由器将计算出从源路由器到所有其他路由器的最短路径，并将结果存储在路由表中。
OSPF路由器将通过路由表选择最佳路径来转发数据包。
此外，OSPF还支持网络分割和级别的概念。
网络分割意味着将大的OSPF网络划分为多个区域，每个区域有一个主要的路由器来处理该区域内部的路由选择。
级别是指区域之间的层次结构，底层的区域将汇总上层的信息，以减少网络的规模。
OSPF协议具有以下优点：-支持大规模网络：OSPF可以处理复杂的网络拓扑，适用于大型企业网络和因特网。
-支持快速收敛：OSPF可以快速适应网络拓扑的变化，重新计算最短路径并更新路由表。
OSPF的LSA类型
OSPF的LSA类型OSPF中共有11类LSA，而在CCIE的要求中，只需要理解1、2、3、4、5、7共6类即可(6类lsa是组播OSPF lsa .8类lsa 外部属性lsa bgp .9.10.11类lsa非透明lsa)1类lsa router lsa类型1的LSA是任何一台OSPF路由器都会产生的，每一台OSPF路由器的每一个OSPF接口都会有自己的链路状态，但是每台OSPF路由器只能产生一条类型1的LSA，即使有多个OSPF接口，也只有一条类型1的LSA，因为所有OSPF接口的链路状态是被打包成一条类型1的LSA发送的2类lsa network lsa类型2的LSA只有在需要选举DR/BDR的网络类型中才会产生，并且只是DR产生，BDR没有权利产生，LSA 2与LSA 1没有任何关联，没有任何依存关系，是想互独立的。
3类lsa summary lsa类型3的LSA就是将一个区域的LSA发向另一个区域时的汇总和简化，ABR其实就是将LSA 1汇总和简化，变成LSA 3后再发到另一个区域的，如果是详细完整的LSA 1，是绝不允许的，LSA 3是LSA 1的缩略版。
4类lsa ASBR summary lsaLSA 4是包含的ASBR 的Router-ID，只要不是ASBR所在的区域，都需要ABR发送LSA 4来告知如何去往ASBR。
5类lsa External lsa类型5的LSA就是外部路由重分布进OSPF时产生的，并且是由ASBR产生的，LSA中包含ASBR的Router-ID，任何路由器都不允许更改该Router-ID，LSA 5中还包含Forward Address，对于LSA 5 的Metric值计算与选路规则也有所不同7类lsa NSSA lsa因为NSSA区域可以将外部路由重分布进OSPF进程，而NSSA不是一般的常规区域，所以在NSSA将外部路由重分布进OSPF时，路由信息使用类型7来表示，LSA 7由NSSA区域的ASBR产生，LSA 7也只能在NSSA区域内传递，如果要传递到NSSA之外的其它区域，需要同时连接NSSA与其它区域的ABR将LSA 7 转变成LSA 5后再转发。

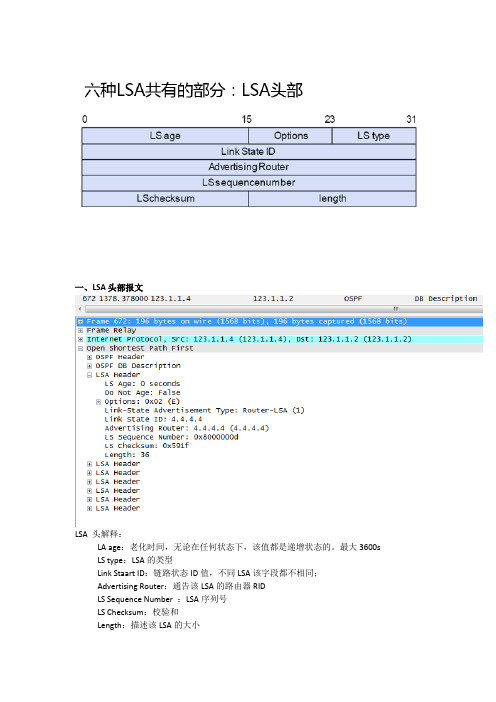

OSPF的LSA头部
一、LSA头部报文
LSA 头解释：
LA age：老化时间，无论在任何状态下，该值都是递增状态的。
最大3600s LS type：LSA的类型
Link Staart ID：链路状态ID值，不同LSA该字段都不相同；
Advertising Router：通告该LSA的路由器RID
LS Sequence Number ：LSA序列号
LS Checksum：校验和
Length：描述该LSA的大小
图一：
问题1：图中，路由器收到了LSA1和LSA2，路由器是如何来识别这两个LSA是否是同一个LSA的？
答：LSA头中，如左图报文。
有三个字段来标识一条LSA，分别是：
•LS type
•Link Staart ID
•Advertising Router
如果以上三个值都相同，路由器会认为这两个LSA是同一个LSA；
问题2：如果两个LSA相同，路由器应该接收哪个LSA？
答：LSA头中，有三个字段来判断一条LSA的新旧：
•LS type：老化时间
•LS Sequence Number ：LSA序列号
•LS Checksum：校验和
问题3：路由器LSA的选举过程？
1.序列号大的优先
2.校验和大的优先
3.比较老化时间：
a.如果一条LSA具有最大的老化时间，即3600秒，那么就选择该LSA实例。
b.如果两个LSA老化时间之差大于15分钟，即老化时间小的优先。
c.如果两个LSA老化时间之差在15分钟之内，说明这两个LSA相同，随便选
择一个。
LSA的详解
OSPF路由器的类型：1、内部路由器--在一个普通区域内的路由器2、核心路由器--在area 0区域内的路由器3、ABR区域边界路由器--连接两个不同区域的路由器4、ASBR自治系统边界路由器--连接OSPF域到另一个自治系统的路由器＜LSA（Link-State Advertisement）＞学习时的注意点：1、传播范围2、由谁产生3、包含内容•类型指明是哪种类型的LSA•Link-ID 每一条LSA都有一个Link-ID，区分不同路由器发出的LSA •ADV Router 指Router-id1 2 3 4 5 7Link ID RID DR IP Route ASBR RID Route RouteLSA1（Router Link States）R1#show ip ospf database router 查看LSDB中的1类LSA的详细信息1、域内路由，仅在本区域传递,不会穿越ABR。
2、每台路由器都会产生。
3、包含本路由器的直连的邻居，以及直连网络的信息Link ID: router IDADV router: router ID三种信息：Another neighbor stub network transit network(Ma网络的一些信息)LSA2（Net Link States）R1#show ip ospf database network1、仅在本区域传递2、只有MA网络才会产生LSA2，由DR发出。
3、标识出本MA网中有哪些路由器以及本网的掩码信息。
Link ID: DR的接口IPADV router: DR的router IDLSA3（Summary Net Link States）R1#show ip ospf database summary1、域间路由，能泛洪到整个AS。
2、由ABR发出，穿越一个ABR，其ADV Router就会变成此ABR的Router-id.3、包含本区域中的所有路由信息，包括网络号和掩码。
ospf lsa详解
* 图中ADV是通告路由器；ABR是区域边界路由器；ASBR是自治系统边界路由器。
① LSA1 路由器LSA（Router LSA）描述路由器的直连链路状态信息。
由每个发起路由器通告，只在本区域内传递，不会超过ABR。
② LSA2 网络LSA（Network LSA）描述本区域内BMA/NBMA（串行连接信息不会在此出现）的网络信息以及连接到此网络的路由器。
由本BMA/NBMA网络的DR或BDR通告，只在本区域传递。
③ LSA3 网络汇总LSA（Network summary LSA）描述OSPF的区域间路由（在路由表中以O IA标识）。
原LSA 1所描述的路由信息会由所在区域的ABR将其转换为LSA 3。
LSA3可以传播到整个OSPF的所有区域（特殊区域除外）。
由ABR通告。
注意：LSA 3每穿越一个ABR，其ADV Router都会发生改变，ADV Router转变为最后一次穿越的ABR路由器。
④ LSA5 自治系统外部LSA （Autonomous system external LSA）没有看错，这里是LSA 5，我们先讲LSA 5再反过来看LSA 4。
LSA 5描述的是OSPF区域以外的路由（RIP、EIGRP、BGP等等）。
由ASBR所通告，LSA 5可以传播到整个OSPF的所有区域（特殊区域除外）。
注意：LSA 5的通告路由器在穿越ABR的时候是不会改变的。
⑤ LSA4 ASBR汇总LSA（ASBR summary LSA）LSA 4所承载的内容是：ASBR的Router-ID。
LSA 4其实就是图中R4（通告路由器）将Area3中R11的Router-ID信息转换为LSA 4，在整个OSPF域中泛洪传播（由于LSA 5的通告路由器在穿越ABR的时候不会改变，如图中Area 3的LSA 5在穿越R4到达Area 0时，通告路由器不改变仍然是R11，因此除了Area 3，Area 0和其他区域都不知道R11的信息。
OSPF协议通过LSA描述网络拓扑
OSPF协议通过LSA描述网络拓扑开放最短路径优先（Open Shortest Path First，简称OSPF）是一种常用的路由协议，用于在IP网络中进行动态路由选择。
OSPF协议通过链路状态广播（Link State Advertisement，简称LSA）来描述网络拓扑，帮助路由器之间建立并维护路由表。
LSA是OSPF协议中用于描述路由器感知到的网络拓扑的一种数据结构，每个LSA记录了一个路由器对网络邻居和连接的详细信息。
通过传播LSA，路由器可以了解整个网络的拓扑，进而进行路由计算和选择最佳路径。
在OSPF协议中，每个路由器负责在其周围的子网上发送Hello报文，以发现邻居路由器。
当邻居路由器被发现时，它们会通过交换Hello报文确认相互之间的链接。
接下来，邻居路由器交换LSA，共享其了解的网络信息。
每个路由器使用这些接收到的LSA来建立和维护路由表。
LSA可以分为不同类型，每种类型的LSA都描述了不同的网络信息。
其中一些常见类型的LSA包括：1.类型1LSA：也称为路由器LSA，用于描述源路由器及其连接的子网情况。
2.类型2LSA：也称为网络LSA，用于描述与多个路由器相连的多点链路的情况。
3.类型3LSA：也称为网络汇总LSA，用于描述一个AS（自治系统）中的网络路由信息。
4.类型4LSA：也称为AS外部汇总LSA，用于描述其他AS中网络的汇总信息。
5.类型5LSA：也称为外部LSA，用于描述到达其他AS的路由信息。
当路由器收到LSA时，它会检查其LSA数据库中是否已经存在该LSA。
如果数据库中不存在该LSA，路由器会将其存储在数据库中，并通过链路状态数据库同步协议（Link State Database Synchronization Protocol，简称LSDB sync）将其传播给其他邻居路由器。
这样，整个网络中的每个路由器都可以了解到该LSA。
利用收集到的LSA，每个路由器可以计算出到达目的地的最短路径。
OSPF七种状态机状态分析
OSPF七种状态机状态分析OSPF－7种类型LSAOSPF的七种类型LSA：1、路由器LSA （Router LSA）由区域内所有路由器产生，并且只能在本个区域内泛洪广播。
这些最基本的LSA通告列出了路由器所有的链路和接口，并指明了它们的状态和沿每条链路方向出站的代价。
2、网络LSA （Network LSA）由区域内的DR或BDR路由器产生，报文包括DR和BDR连接的路由器的链路信息。
网络LSA也仅仅在产生这条网络LSA的区域内部进行泛洪。
3、网络汇总LSA （Network summary LSA）由ABR产生，可以通知本区域内的路由器通往区域外的路由信息。
在一个区域外部但是仍然在一个OSPF自治系统内部的缺省路由也可以通过这种LSA来通告。
如果一台ABR路由器经过骨干区域从其他的ABR路由器收到多条网络汇总LSA，那么这台始发的ABR 路由器将会选择这些LSA通告中代价最低的LSA，并且将这个LSA的最低代价通告给与它相连的非骨干区域。
4、ASBR汇总LSA （ASBR summary LSA）也是由ABR产生，但是它是一条主机路由，指向ASBR路由器地址的路由。
5、自治系统外部LSA （Autonomous system external LSA）由ASBR产生，告诉相同自治区的路由器通往外部自治区的路径。
自治系统外部LSA是惟一不和具体的区域相关联的LSA通告，将在整个自治系统中进行泛洪。
6、组成员LSA （Group membership LSA） * 目前不支持组播OSPF （MOSPF协议）7、NSSA外部LSA （NSSA External LSA）由ASBR产生，几乎和LSA 5通告是相同的，但NSSA外部LSA 通告仅仅在始发这个NSSA外部LSA 通告的非纯末梢区域内部进行泛洪。
在NSSA区域中，当有一个路由器是ASBR时，不得不产生LSA 5报文，但是NSSA中不能有LSA 5报文，所有ASBR产生LSA 7报文，发给本区域的路由器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

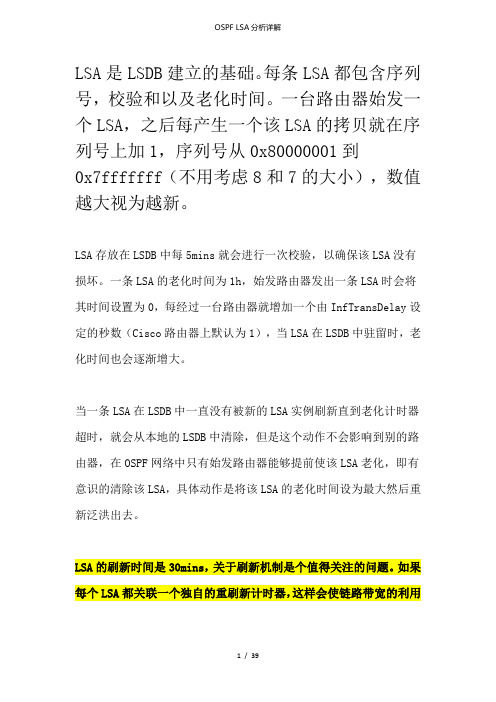

LSA是LSDB建立的基础。
每条LSA都包含序列号，校验和以及老化时间。
一台路由器始发一个LSA，之后每产生一个该LSA的拷贝就在序列号上加1，序列号从0x80000001到0x7fffffff（不用考虑8和7的大小），数值越大视为越新。
LSA存放在LSDB中每5mins就会进行一次校验，以确保该LSA没有损坏。
一条LSA的老化时间为1h，始发路由器发出一条LSA时会将其时间设置为0，每经过一台路由器就增加一个由InfTransDelay设定的秒数（Cisco路由器上默认为1），当LSA在LSDB中驻留时，老化时间也会逐渐增大。
当一条LSA在LSDB中一直没有被新的LSA实例刷新直到老化计时器超时，就会从本地的LSDB中清除，但是这个动作不会影响到别的路由器，在OSPF网络中只有始发路由器能够提前使该LSA老化，即有意识的清除该LSA，具体动作是将该LSA的老化时间设为最大然后重新泛洪出去。
LSA的刷新时间是30mins，关于刷新机制是个值得关注的问题。
如果每个LSA 都关联一个独自的重刷新计时器，这样会使链路带宽的利用没有效率，如果统一为一个计时器，那么每隔30mins都会产生一个流量和CPU利用率的高峰。
作为折衷的的解法，引入LSA组步调机制，即每一条LSA依然保持各自的重刷新计时器，不过在超时的时候，会引入一个时延（缺省为240s）来推迟这些LSA 通告泛洪的时间，并在这个时间段内将更多的LSA通告编为一组，使一个LSU 可以携带更多的LSA再通告出去。
如果LSDB非常大，那么减小这个时延会比较好，而如果LSDB较小的话，增大这个时延会更有效率，该组步调计时器的范围从10到1800s。
每一个LSA都必须要得到接收路由器的确认，确认分为显式确认和隐式确认两种，显示确认就是用LSAck给予回应，LSAck中只含有该LSA的头部，因为这样就足够了；而隐式确认是发送包含该LSA拷贝的数据包给始发路由器，当邻居路由器收到该LSA，又刚好要向始发路由器发送自己的LSU的时候，隐式确认就显得很方便。
在OSPF的Hello，DBD和LSA中都有一个Option字段，即可选字段。
下面重点说一下LSA中的一些位：DN位，用于基于MPLS的三层VPN技术。
当一条路由通过OSPF从某个客户网络学到，就会穿过使用多协议BGP的VPN被通告到网络对端，接着再通过OSPF被通告回客户网络。
通告回的OSPF网络会被重新分配到VPN运营商网络，这样就产生环路。
而DN位就是用来避免环路，当LSA 3 & 5 & 7设置了DN位后，接收路由器就不能用该LSA进行SPF计算。
O位，用来表明始发路由器支持Opaque LSA，即LSA 9 & 10 & 11，可用做MPLS网络应用的流量工程参数。
N位，设置N-bit=1，表明该LSA支持NSSA外部路由，即为LSA 7，N-bit=0则不支持。
需要注意的是如果N-bit=1，那么E-bit必须为0。
E位，设置E-bit=0，表明该LSA始发于Stub区域路由器，如果是NSSA区域该位也设为0，其他类型区域始发的LSA都设置E-bit=1，另外可以在Hello中设置该位表明这个接口能接受和发送LSA 5，形成邻居时会检查该字段看对端接口是否属于相同类型的区域。
P位，P位和N位在同一字段内，如果该字段选择设置P-bit，可以告诉一个NSSA 中的ABR将LSA 7 转换为LSA 5，即将P-bit位从1设置为0。
LSA类型LSA 1：Router LSA，始发于Area内的任何路由器。
LSA 1列出了路由器的链路和接口，链路的出站Cost以及接口状态。
LSA 1只在本Area内Flooding，本Area内其它路由器收到LSA1形成的路由条目以“O” 表示。
简单来讲，LSA1描述自身的直连信息。
LSA 2：Network LSA，本Area内DR始发。
LSA2通告的对象：该LAN 内所有的DRother和Area内的其他路由器（一个Area里面可能还有其他链路，比如点到点，或者另一个LAN，他们作为Area成员需要知道该LAN 的信息）。
LSA 2通告的内容：该LAN 内所有和DR形成Full 邻接关系的路由器的Router-id 以及DR本身的Router-id，再就是该LAN的网络掩码（LAN中的各接口掩码肯定是一样的，否则无法形成OSPF邻居）。
LSA2只在本Area内Flooding。
Attention：就字段分析，LSA1的重点在于链路ID和链路数据，针对不同的链路类型有不同的内容，而LSA2本身是广播型链路的产物，重点在于和DR相连的路由器ID以及该广播型链路的网络掩码。
路由器在SPF运算时，使用LSA1确定如何到达此LAN内的各个接口，使用LSA2确定此LAN的网络掩码。
这就是LSA2要求被泛洪到整个Area的原因，也是LSA2最大的一个作用。
LSA1通告的链路类型链路ID 链路数据1 我连着点到点链路邻居路由器的ID 与其直连所用的本端接口IP地址2 我连着传送网络这个网络DR的地址我和DR相连的那个接口的IP地址3 我连着末节网络这个网段的地址这个网段的子网掩码4 我连着一条虚链路虚链路对端的路由器ID 我的虚链路接口的MIB-II ifIndex这里所说的传送网络在实际中就是广播型链路,而末节网络可能是所连的点到点链路，一个环回口代表的网段，或者一个实际连接的主机子网段。
而MIB-II ifindex 就是虚链路所依托的实际链路的入口IP地址，虚链路的建立是在两台ABR之间选择一条Cost最低的路径。
Eg: (Lo0:1.1.1.1)R1-.1----12.1.1.0----.2-R2(Lo0:2,2.2.2)R1会向R2通告一个LSA1,其中包含3条自己有关的链路：1.A Stub Network , Link ID = 1.1.1.1 & Link Data = 255.255.255.255R1认为学到一个末节网络（实际是通过Lo0模拟的主机地址）2.Another Router（Point-to-Point），Link ID = 2.2.2.2 & Link Data = 12.1.1.1R1认为自己通过点到点链路连着另一个Router，它的ID是2.2.2.2，R1通过12.1.1.1这个接口和它相连。
3.A Stub Network , Link ID = 12.1.1.0 & Link Data = 255.255.255.0R1认为自己学到一个末节网络（实际是一条点到点的链路）LSA 3：Network Summary LSA，ABR始发。
LSA 3通告的是ABR相连Area的链路信息，具体来讲就是将自己Area内的链路告诉Area 0，也将其他Area（包括Area 0）的信息传到自己的Area。
其通告的链路是所有链路中Cost最小的，在路由表中以“O IA” 表示。
如果LSA3通告的是一条缺省路由，那么链路状态ID和网络掩码字段中都将设为0.0.0.0。
Attention：如果在OSPF中执行了Area间汇总，那么LSA 3中通告的就是汇总路由而不是明细的，其实这里就应该说成是“路由”而不是“链路”，因为LSA 3本身通告的就是各网络如何可达，接收路由器并不明了该Area的拓扑结构，只是以DV的思想，将LSA 3中通告的链路加上自己到ABR（即ADV Router）的开销就放进路由表了。
LSA 4：ASBR Summary LSA，ABR始发。
LSA 4通告了ASBR的具体位置，是一条到达ASBR的主机路由。
LSA3和LSA4都由ABR始发，报文格式是相同的，只不过有几处字段内容不一样。
在“链路状态ID” 这个字段中，LSA3通告的是网络或子网的IP地址，而LSA4通告的是ASBR的路由器ID；而“网络掩码字段”对LSA4没什么意义，设置为0.0.0.0。
一台Router成为ABR的前提是必须有运行OSPF进程的接口与Area 0直连，否则不会产生LSA 3 和LSA 4，也就无法完成ABR的任务，解决办法一般是通过虚链路。
Attention：LSA3和LSA4都只能在单Area内泛洪。
具体来看，LSA4就是在Area 0内泛洪让ABR都知道ASBR在哪；而LSA3这里要注意，比如Area 1的ABR将Area 1的路由信息通告进Area 0，该LSA3仅在Area 0内泛洪，Area 2会收到这个LSA3，但不是将其直接发送到Area 2，而是新生成一个LSA3，因为不仅要加上自己到那个ABR的链路开销，而且ADV Router也要改为自己，新的LSA3会进入到Area 2并泛洪开来，所以还是遵守了LSA 3的泛洪原则。
从一个侧面也可以看出，OSPF进行Area间路由是典型的距离矢量的行为。
LSA 5：AS External LSA，ASBR始发。
LSA 5通告了与ASBR直连的其它AS的路由信息，不同于BGP中AS的概念，这里指IGP区域。
LSA 5被Flooding 至除Stub，Total Stub,，NSSA以外的所有Area，是唯一的一个不与任何Area相关联的LSA通告。
LSA 5形成的路由条目以E1或E2表示（默认为E2），可以通过命令改为E1类型redistribute igp subnets metric-type 1 。
E2 Cost = ASBR到AS外部目的网络的CostE1 Cost = 本地到ASBR的Cost + ASBR到AS外部目的网络的Cost。
Attention：当OSPF路由器获得一条LSA 5，在装进路由表之前会检查“转发地址”是否可以通过Area内或Area间路由到达，若不可达，不会装进路由表。
LSA 7：NSSA External LSA，由NSSA区域的ASBR始发。
该LSA内容和LSA5基本一样（只有转发地址字段不同），关键是LSA7只在始发该LSA的NSSA区域内Flooding，并在ABR转换成LSA5，LSA 7形成的路由条目以N1或N2表示。
事实上LSA7和LSA5内容一样，只不过泛洪区域有限制所以要标记一下，而且是可以相互转换的。
在NSSA区域中，ASBR将外部路由信息封装进LSA ，设置其P-Bit 位为1，使其在NSSA区域里泛洪。
在ABR那里会将P-Bit 位改为0，由LSA 7转换为LSA 5，再传到OSPF其他的Area。
同样的，如果有别的Area通告进来的外部路由要注入到这个NSSA区域中，在该NSSA区域的ABR 那里会将LSA 5转换为LSA 7。
OSPF区域OSPF 特殊区域类型有四种：Stub ，Total Stub ，NSSA 和Total NSSA 。
