全热交换器产品介绍
标准安装
反向安装
第12页，共64页
性能卖点—更便利的维护
维护便利
通过侧面点检口，方便实现HIFD、全热交换滤芯和EBM风扇电机的维护工作，无需拆 卸风管和整机。
HIFD维护路径
全热交换滤芯 维护路径
EBM风机维护路径
第13页，共64页
性能卖点—优质部件
德国EBM品牌电机
使用高品质、高可靠性的EBM后向离心风机，保证用户体验。
第15页，共64页
竞品对比
厂家 代表机型
简图
输入功率(W)
温度交换效率(%)
焓交换效率 (%) 风量(m3 Max) 噪音 (dB (A)) 机外静压(Pa)
制冷 制热 制冷 制热
高/低
净尺寸 (mm)
备注
科龙 KXF-35Q-W
松下 FY-35LD3C/F
大金
三菱电机
VAM350GMVE LGH-15-35RST-C
新风系统的必要性
有统计数据表明：室内空气污染程度比室外空气污染严重2~5倍，甚至可达100多倍 ；在室内可检测出约300多种污染物，68%的人体疾病都与室内空气污染有关。
自然换气不能保证室内空气品质，必须使用新风系统
以前的住宅 是有空隙的
开放型
节能 舒适
现代的住宅 是高性能的
密封型
隔音 安全
第5页，共64页
技术原理
夏季运行时，新风从室内排风中获得冷 能，使温度降低，同时新风中的水蒸气在 气分压的作用下渗透到排风中；从而达到 调节温度和湿度的目标。
冬季运行时，新风从室内排风中获得热能， 使温度升高，同时排风中的水蒸气则渗透到 新风中，从而达到调节温度和湿度的目标。
第6页，共64页
全热交换器技术参数
全热交换器技术参数1.概述1.1 工作原理XFHQ系列全热交换器采用先进科技及工艺，芯体用特殊纸质经过化学处理加工而成，对温度、湿度、冷热能量回收起到最佳效果。
高效换热芯体，当室内空调排风与室外新风分别呈交叉方式流经换热芯体时，由于平隔板两侧气流存在温度差，产生传热，夏季运行时，新风从空调排风获得冷能，使温度降低；在冬季运行时，新风从空调排风中获得热能，使温度升高，这样通过换热芯体的热交换过程使新风从空调排风中回收了能量。
1.2特点双向换气功能将室外新风空气经过过滤后送入室内的同时，将室内污浊空气排出室外，彻底改善室内空气品质；静音设计内置空调专用低噪音离心风机，机箱内部覆有高效的吸音材料，全静音设计，人性化体现；能量回收机组内置高效的热交换器，将排出去的室内空气与送进来的室外空气进行冷热交换，在提供舒适温度空气的同时回收能量，节约能源；控制方便电气系统采用二次回路设计，使用开关面板，启动停止机组安全快速简单，可选择远程集中控制系统，与多联机室内机联网控制。
317MDV4+i 直流变频智能多联中央空调3181.3 命名法A,B,……Z 设计序列 S-三相，单相缺省Z-纸芯式、L-轮转式、P-普通式 D-吊顶式、L-立柜式 新风量，单位100m 3/h XFH-显换热式新风机 XFHQ-全换热式新风机MDV4+i直流变频智能多联中央空调2.参数2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。
319MDV4+i直流变频智能多联中央空调2.200~1200m3/h的产品采用发泡风道，具备旁通功能；2500~12000m3/h机型不带网络集中控制功能。
3.表中噪音是在额定静压安装条件半消音室测得，实际使用条件下的运行噪音可能高于此值，请根据设计安装具体条件，考虑相应的消音措施。

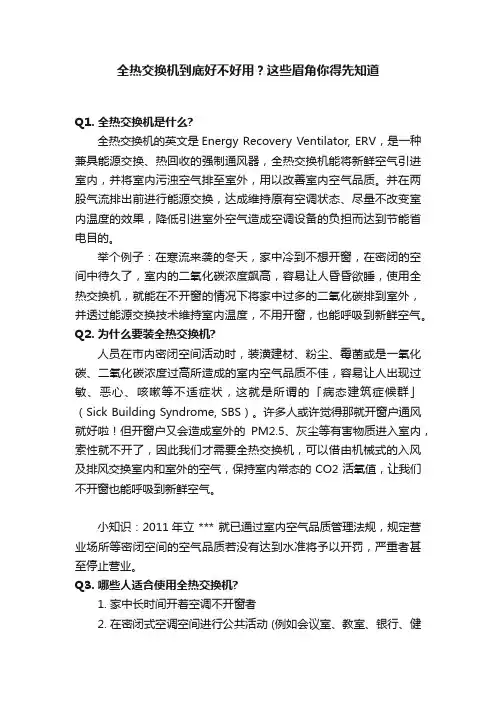

全热交换机到底好不好用？这些眉角你得先知道
全热交换机到底好不好用？这些眉角你得先知道Q1. 全热交换机是什么?全热交换机的英文是Energy Recovery Ventilator, ERV，是一种兼具能源交换、热回收的强制通风器，全热交换机能将新鲜空气引进室内，并将室内污浊空气排至室外，用以改善室内空气品质。
并在两股气流排出前进行能源交换，达成维持原有空调状态、尽量不改变室内温度的效果，降低引进室外空气造成空调设备的负担而达到节能省电目的。
举个例子：在寒流来袭的冬天，家中冷到不想开窗，在密闭的空间中待久了，室内的二氧化碳浓度飙高，容易让人昏昏欲睡，使用全热交换机，就能在不开窗的情况下将家中过多的二氧化碳排到室外，并透过能源交换技术维持室内温度，不用开窗，也能呼吸到新鲜空气。
Q2. 为什么要装全热交换机?人员在市内密闭空间活动时，装潢建材、粉尘、霉菌或是一氧化碳、二氧化碳浓度过高所造成的室内空气品质不佳，容易让人出现过敏、恶心、咳嗽等不适症状，这就是所谓的「病态建筑症候群」（Sick Building Syndrome, SBS）。
许多人或许觉得那就开窗户通风就好啦！但开窗户又会造成室外的PM2.5、灰尘等有害物质进入室内，索性就不开了，因此我们才需要全热交换机，可以借由机械式的入风及排风交换室内和室外的空气，保持室内常态的CO2活氧值，让我们不开窗也能呼吸到新鲜空气。
小知识：2011年立 *** 就已通过室内空气品质管理法规，规定营业场所等密闭空间的空气品质若没有达到水准将予以开罚，严重者甚至停止营业。
Q3. 哪些人适合使用全热交换机?1. 家中长时间开着空调不开窗者2. 在密闭式空调空间进行公共活动 (例如会议室、教室、银行、健身房、超市…)3. 家中通风不良、无窗者4. 过敏患者Q4. 全热交换机的价位是多少? 需要换耗材吗?依据适用的坪数及功能不同，价位约在NT.30,000-,000之间，由于全能交换器是安装于天花板之上，通常会在装潢时一同安装，施工较一般电器复杂，安装人员需要现场场勘规划线路位置，也会依所需的管线及电路耗材等等有不同的安装费用。
全热交换器新风系统
全热交换器新风系统全热交换器是一种新风系统中常用的技术，它通过热量交换的方式实现热量的回收与利用。
全热交换器新风系统具有节能、环保、舒适等特点，被广泛应用于建筑物的通风系统中。
1. 全热交换器的原理和工作方式全热交换器通过将室内和室外空气进行热量交换，实现室内热量的回收与利用。
它通常由两个平行的热交换器组成，分别用于处理室内和室外的空气。
在工作过程中，新鲜的室外空气和室内空气分别通过两个热交换器进行热量交换，从而实现热量的传递。
2. 全热交换器新风系统的优点2.1 节能全热交换器新风系统可以回收室内空气中的热量，利用热交换器进行热量传递，从而减少了对室外空气的加热或冷却需求。
这样不仅可以节省能源，降低运行成本，还可以减少对环境的影响。
2.2 环保全热交换器新风系统减少了对室外空气的加热或冷却需求，可以降低能源的消耗，减少二氧化碳等温室气体的排放。
这有助于减少对大气环境的污染，保护生态环境。
2.3 舒适全热交换器新风系统可以有效地改善室内空气质量，减少空气中的污染物浓度，提供更加清新和健康的室内环境。
同时，它可以减少外界的噪音和异味进入室内，提供更加安静、舒适的居住和工作环境。
3. 全热交换器新风系统的应用领域全热交换器新风系统广泛应用于各类建筑物的通风系统中，特别适用于需要长时间开窗通风的场所，如住宅、办公楼、学校等。
它在冬季可以通过回收室内空气的热量，提供温暖的新风，减少室内的采暖能耗；在夏季可以通过回收室内空气的冷量，提供凉爽的新风，减少室内的空调能耗。
此外，全热交换器新风系统还适用于一些对内外空气交换有特殊要求的场所，如实验室、医院等。
4. 全热交换器新风系统的注意事项4.1 设备选择在选择全热交换器新风系统时，应根据建筑物的需求和实际情况来确定新风系统的设计参数，包括送风量、热交换效率、压降等。
同时，还需要考虑设备的可靠性、维护保养和运行成本等因素。
4.2 系统设计在设计全热交换器新风系统时，应合理布局和设计系统的各个部分，包括新风供应、热交换、送风和排风等。
全热交换器组成结构
全热交换器组成结构1. 简介全热交换器（Total Heat Exchanger）是一种用于热量传递的设备，通常用于将冷却介质和加热介质之间的热量互换，实现能量的高效利用。
全热交换器由多个组成部分组成，每个部分都具有特定的功能，协同工作以实现热能传递。
2. 组成结构一个典型的全热交换器通常由以下几个主要部分组成：2.1 管束管束是全热交换器中最重要的部分之一。
它由许多平行排列的管道或管子组成，通常是金属制造而成。
这些管道可以是直立、水平或倾斜的，取决于具体应用场景。
通过管束内流动的介质可以在管壁之间进行传导式传热。
2.2 管板管板位于管束两端，用于支撑和固定管束，并将流体引导到正确的位置。
它通常由金属制造而成，并具有强度和耐腐蚀性能。
在全热交换器中，有进口和出口管板，分别用于引导冷却介质和加热介质进出管束。
2.3 换热介质换热介质是全热交换器中传递热量的介质，通常是液体或气体。
在传统的全热交换器中，冷却介质和加热介质通过管束交替流动，通过管壁之间的传导式传热实现能量的转移。
这种方式可以实现高效的热能传递。
2.4 外壳外壳是全热交换器的外部结构，通常由金属或合金制成。
它的主要作用是保护内部组件，并提供支撑和固定。
外壳通常具有进口和出口口径，用于引导冷却介质和加热介质进出全热交换器。
2.5 密封件密封件用于保证全热交换器内部的流体不会泄漏到外部环境中。
它通常位于管板和外壳之间，并采用密封垫片或O型圈等形式进行密封。
密封件需要具有耐高温、耐腐蚀等特性，以确保全热交换器的正常运行。
3. 工作原理全热交换器的工作原理基于热量传导和流体流动。
当冷却介质和加热介质通过全热交换器时，它们分别进入管束内的不同管道。
由于温度差异，冷却介质中的热量会通过管壁传导到加热介质中，从而使加热介质得到加热，而冷却介质则被冷却。
这样就实现了能量的转移和高效利用。
在全热交换器中，冷却介质和加热介质可以采用不同的流动方式，如并行流、逆流或交叉流。
全热交换器工作原理与优点
全热交换器工作原理与优点第一篇：全热交换器工作原理与优点一、全热交换器工作原理说太多的专业术语可能大家比较不容易理解，说点通俗易懂的，简单讲全热交换器就是通过自身的电机实现对室内外新风和旧风的一个置换，在置换过程中，因其自身携带过滤和热回收功能，所以在置换过程中会对空气进行过滤，滤除空气中有害物质如粉尘、PM2.5、雾霾、细菌等大分子物质，并且在排出室内污气的时候能够讲室内的热量回收，实现节能效果。
二、全热交换器分类1、纸芯全热交换器2、蒸发式铝芯全热交换器三、全热交换器优点相对以往换气扇，全热交换器是一种完全体进化，那全热交换器到底有哪些优点呢？1、过滤：在换气的时候能够多对空气进行过滤，保证空气的干净。
2、静音：大家都知道以往的排气扇跟拖拉机一样，而全热交换器内部采用了跟空调以一样的隔音材质以及滚珠轴承的点击让噪音更低。
3、热回收：以往的换气扇只是对空气进行置换而已，无法实现空气中热量的回收，而这些全热交换器全部做到了，热量回收率可以达到85%，从而实现节能效果。
4、换气面积更大：普通换气扇换气面积有限，而全热交换器可以利用管道实现全方位24小时换气5、除温。
四、全热交换器选型指南计算示例：确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。
根据上表推荐数据分别按“每人所需新风量”和“房间新风换气次数”计算出新风量数值，取二者中较大值，作为设备选型依据。
某计算机房面积S=50（m2），净高h=3（m），人员n=12（人），若按每人所需新风量计算，取每人所需新风量q=50（m3/h），则新风量Q1=n·q=12×50=600（m3/h）。
若按房间新风换气次数计算，取房间新风换气次数p=4.5（次/h)。
则新风量Q2=p·s·h=4.5×50×3=675（m3/h）。
由于Q2 ＞Q1，故取Q2（即675m3/h）作为设备选型参数数据。
十一种换热器工作原理和特点图文讲解
十一种换热器工作原理和特点图文讲解一、换热器1、U形管式换热器每根管子都弯成U形，固定在同一侧管板上，每根管可以自由伸缩，也是为了消除热应力。
性能特点：（1）优点此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。
（2）缺点是管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。
此外，为了弥补弯管后管壁的减薄，直管部分需用壁较厚的管子。
这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。
2、沉浸式蛇管换热器沉浸式蛇管换热器以蛇形管作为传热元件的换热器，是间壁式换热器种类之一。
根据管外流体冷却方式的不同，蛇管式换热器又分为沉浸式和喷淋式。
（1）优点这是一种古老的换热设备。
它结构简单，制造、安装、清洗和维修方便，便于防腐，能承受高压，价格低廉，又特别适用于高压流体的冷却、冷凝，所以现代仍得到广泛应用。
（2）缺点由于容器体积比管子的体积大得多、笨重、单位传热面积金属耗量多，因此管外流体的表面传热系数较小。
为提高传热系数，容器内可安装搅拌器。
3、列管式换热器冷流体走管内，热流体经折流板走管外，冷、热流体通过间壁换热。
性能特点：列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。
