扣件式脚手架计算书
扣件式钢管满堂脚手架计算书
扣件式钢管满堂脚手架计算书本计算书依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130－2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)(2006版)、《钢结构设计规范》(GB 50017-2003)以及本工程的施工图纸等编制。
脚手架搭设体系剖面图10001000脚手架搭设体系平面图一、参数信息钢管类型：Φ48.3 × 3.6mm ，搭设高度：24m 。
高宽比：高宽比≤2，纵向最少跨数：k ＞5。
立杆步距h ：1.5m 。
立杆间距：纵距la=1m ，横距lb=1m 。
作业层支撑脚手板的水平杆：采用纵向水平杆间距1/2跨距。
作业层施工均布荷载标准值：3KN/m 2。
脚手板：木脚手板，脚手板自重：0.35KN/m 2。
扣件抗滑承载力折减系数：1。
脚手架类型：密目安全网全封闭。
密目安全网：2300目/100cm2，A0=1.3mm2，自重：0.01KN/m 2。
全封闭脚手架背靠建筑物的状况：背靠敞开、框架和开洞墙1.3φ。
本工程地处北京，基本风压0.3 kN/m 2； 地面粗糙度类别：C 类(有密集建筑群市区)。
立杆支撑面：脚手架放置在地面上。
二、纵向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆按照三跨连续梁进行强度和挠度计算。
将纵向水平杆上面的脚手板自重和施工活荷载作为均布荷载计算纵向水平杆的最大弯矩和变形。
1.均布荷载值计算作用在纵向水平杆上的荷载标准值：恒荷载标准值q k1=0.040+0.35×1/2.000=0.215kN/m；活荷载标准值q k2=3×1/2.000=1.500kN/m；作用在纵向水平杆上的荷载设计值：恒荷载设计值q1=1.2q k1=0.258kN/m；活荷载设计值q2=1.4q k2=2.100kN/m；2.强度验算最大弯距M max=0.10q1l a2+0.117q2l a2=0.10×0.258×12+0.117×2.100×12=0.271kN·m；最大应力计算值σ=M/W=0.271×106/5.260×103=51.609N/mm2；纵向水平杆强度验算：实际弯曲应力计算值σ=51.609N/mm2小于抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度ν=(0.677q k1+0.990q k2)l a4/100EI=(0.677×0.215+0.990×1.500)×10004/(100×2.06×105×127100)=0.623mm；纵向水平杆挠度验算：实际最大挠度计算值:ν=0.623mm小于最大允许挠度值min （1000/150，10）=6.667mm，满足要求！三、横向水平杆的计算：纵向水平杆在横向水平杆的上面，纵向水平杆把荷载以集中力的形式传递给横向水平杆，横向水平杆按照三跨连续梁进行强度和挠度计算。
51.3双立杆扣件式脚手架计算书
扣件式脚手架计算书计算依据：1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数、荷载设计计算简图:立面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上 横向水平杆上纵向水平杆根数 n 2 横杆抗弯强度设计值[f](N/mm 2) 205横杆截面惯性矩I(mm 4) 107800横杆弹性模量E(N/mm 2)206000 横杆截面抵抗矩W(mm 3)4490注禺銳向水平杆在上时*横向水 平杆上纵向水平杆棍數为不包會 两僧水平杆‘如本明側为2.纵、横向水平杆布置承载能力极限状态侧面图橫向水平秆q=1.2 2033+G kjb Xlb/(n+1))+1.4 G24b/(n+1)=1.2 ©033+0.35 0渤(2+1))+1.4 3>0.9/(2+1 )=1.43kN/m正常使用极限状态q'=(0.033+G kjb */(n+1))+G k X b/(n+1)=(0.033+0.35 0.9/(2+1))+3 0.9/(2+1)=1.04kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1 为.43 沐.52=0.32kN m(T =M bax/W=0.32 X06/4490=71.46N/mm2< [f]=205N/mn?满足要求！2、挠度验算v ax=0.677q'l a4/(100EI)=0.677 1J04 X5004心00 206000 >107800)=1.602mmv ax= 1.602mm< [ v=]min[l a/150, 10]= min[1500/150, 10] = 10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1 X.43 1.5=2.35kN正常使用极限状态R max' =1.1q'l a=1.1 为.04 1.5=1.71kN四、横向水平杆验算承载能力极限状态由上节可知F i=R max=2.35kN q=1.2 %.033=0.04kN/m正常使用极限状态由上节可知F l'=R max'=1.71kN q'=0.033kN/m1、抗弯验算计算简图如下:2.35kN900弯矩图(kN m)(T =M bax/W=0.7 X106/4490=156.35N/mm2w满足要求!2、挠度验算计算简图如下: Z35kNOlO^NZ m1.71 kN 1.71 kNDlQ^N/mt，1 * J M i w i I iu ! 1 I J M n Fi i ;m F 1111 \jir > t 工入」ii mm i w工，JI、工門J >变形图（mm）v ax = 1.991mm< [ =]n[l b/150, 10]= min[900/150, 10] = 6mm满足要求！3、支座反力计算承载能力极限状态R max=2.37kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.75 扣件抗滑承载力验算：纵向水平杆：R max=2.35/2=1.18kN WR.75 卷=6kN横向水平杆：R max=2.37kN WR=0.75 8=6kN满足要求！六、荷载计算1立杆承受的结构自重标准值N G1k单外立杆：N Gik=(gk+l a>n/2 %.033/h) (I H-H i)=(0.129+1.5 2/2 @033/1.8) (5t.3-24)=4.28kN 单内立杆：N Gik=4.28kN双外立杆：N Gik=(gk+0.033+l a>h/2 /.033/h) H/=(0.129+0.033+1.5 2// /.033/1.8) 24=4.56kN 双内立杆：N GS1k=4.56kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=((H-H 1)/h+1) / //G kjb X1/2/2=((51.3-24)/1.8+1) 1.5 @9 /.35 //2/2=1.91kN 1/2表示脚手板2步1设单内立杆：N G2k1=1.91kN双外立杆：N GS2k1=H1/h 粕W /G kjb X1/2/2=24/1.8 1.5 /0.9 0.35 1/2/2=1.58kN 1/2表示脚手板2步1设双内立杆：N GS2k1=1.58kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=((H-H1)/h+1) laG kdb X1/2=((51.3-24)/1.8+1) 1.5 0.14 1/2=1.7kN 1/2表示挡脚板2步1设双外立杆：N GS2k2=H1/h 粕G kdb %/2=24/1.8 15 0.14 1/2=1.4kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw Xa 御-H1)=0.01 *5 &1.3-24)=0.41kN双外立杆：N GS2k3=G kmw X la H仁0.01 X.5 24=0.36kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.91+1.7+0.41=4.02kN单内立杆：N G2k=N G2k1 = 1.91kN双外立杆：N GS2k=N GS2k1+N GS2k2+N GS2k3=1.58+1.4+0.36=3.34kN双内立杆：N GS2k=N GS2k1=1.58kN立杆施工活荷载计算外立杆：N Qik=la 耘X n jj M G kjj + n zj X3kzj)/2=1.5 0.9 总)3+1 X2)/2=3.38kN 内立杆：N Qik=3.38kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2 )N Gik+ N G2k)+0.9 X4 純Qik=1.2 )4.28+4.02)+0.9 )1.4 3.38=14.21kN单内立杆：N=1.2 XN G1k+ N G2k)+0.9 X4 N Q1k=1.2 .(4.28+1.91)+0.9 X.4 3.38=11.68kN双外立杆：N s=1.2)(N GS1k+ N GS2k)+0.9 1.4 N Q1k=1.2 g.56+3.34)+0.9 X.4 3.38=13.73kN双内立杆：N s=1.2)(N GS1k+ N GS2k)+0.9 1.4 N Q1k=1.2)(4.56+1.58)+0.9 X.4 3.38=11.62kN七、钢丝绳卸荷计算钢丝绳绳卡作法第1个吊点与上吊琲的水平距离第汁吊点与上吊点的水平距离钢丝绳卸荷累具套环S&彌细承力端2A L 120 , 注乂縄卡间動为cd-仏d 为钢丝绳直径钢丝绳钢丝绳连接吊环作法_（共第i次卸荷验算a =arcta n(l s/H s)=arcta n(3000/200)=86.19 °a=arcta n(l s/H s)=arcta n(3000/1100)=69.86 °钢丝绳竖向分力，不均匀系数K X取1.5P i=K f XK x XNXh j(n+i)/(H-H i) >H L/|F0.8 X.5 X1.68 送1/(51.3-24) 3/X5=21.56kNP2=K f X K x X N X h j(n+1)/(H-H1)林/1尹0.8 为.5 14.21 21/(51.3-24) 3/X5=26.23kN钢丝绳轴向拉力T1=P1/sin 1=21.56/si n86.19 =21.61kNT2=P2/sin 2=26.23/sin69.86 =27.94kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1, T2]=27.94kN绳夹数量：n=1.667[Fg]/(2T)=1.667 27.94/(2 15.19)=2个w [n]=个满足要求！P g=k X[F g]/ a =9X 27.94/0.85=295.8kN钢丝绳最小直径d min=(P g/0.5)1/2=(295.8/0.5)1/2=24.32mm吊环最小直径d min=(4A/ n)=(4 >[F g]/([f] 1俗=4 X27.94 103/(65 n1)2=24mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径24.32mm,必须拉紧至27.94kN，吊环最小直径为24mm。
扣件式钢管脚手架计算书
扣件式钢管脚手架计算书摘要：扣件式钢管脚手架是一种常用的建筑施工辅助设备，使用性能优越，承载能力强，搭建方便快捷。
本文旨在通过对扣件式钢管脚手架的计算，确保其安全可靠地应用于实际工程中。
本文将重点讨论扣件式钢管脚手架的使用条件、计算方法，以及设计中需要考虑的因素等内容。
第1章引言1.1 背景随着建筑行业的快速发展，脚手架作为一种重要的施工辅助设备，扮演着重要的角色。
扣件式钢管脚手架由于其搭建灵活性高、抗震性强等优点，成为目前广泛使用的脚手架系统之一。
1.2 目的本文的目的是通过扣件式钢管脚手架的计算，确保其在实际使用中的安全性和稳定性。
第2章扣件式钢管脚手架的使用条件2.1 施工环境钢管脚手架的搭建需要考虑施工环境的因素，包括地面平整度、承重能力等。
同时，施工现场还应避免障碍物的影响，以保证扣件式钢管脚手架的稳定性。
2.2 承载能力扣件式钢管脚手架的承载能力是保证其安全性的关键。
根据实际需求，需要计算和评估扣件式钢管脚手架的承载能力，确保其在不同工况下的稳定性和可靠性。
2.3 使用限制在使用扣件式钢管脚手架时，要遵守相应的使用限制要求，包括搭建方向、最大高度、最大跨度等。
这些限制条件是为了保证扣件式钢管脚手架的整体稳定和安全性。
第3章计算方法3.1 荷载分析在设计扣件式钢管脚手架时，首先需要进行荷载分析。
根据实际情况，包括人员载荷、材料载荷等，计算出施工期间扣件式钢管脚手架受到的总荷载。
在计算过程中，要合理考虑每个节点的荷载分配情况，确保扣件的承载能力不超过其极限值。
3.2 结构计算在计算扣件式钢管脚手架的结构时，要考虑杆件的强度和稳定性。
通过对杆件截面尺寸、材质等进行计算，确保其满足承载能力和稳定性的要求。
同时要根据实际情况，结合边界条件和约束条件进行计算和优化。
3.3 连接计算扣件是扣件式钢管脚手架的关键连接件，其强度和刚度直接影响整个系统的稳定性。
在连接计算中，要充分考虑扣件材料的强度、刚度，以及扣件与杆件之间的配合情况，确保连接的可靠性和稳定性。
扣件式钢管脚手架计算书
扣件式钢管脚手架计算书基本参数架子基本尺寸：本脚手架准备搭设总高度为37.3m ，立杆纵距b=1.5m ，立杆横距l=1.05m ，内立杆距外墙皮距离b1=0.4m,脚手架步距h=1.8m ；铺设钢脚手板层数4层，同时进行施工层数2层；脚手架与建筑结构连接点布置：竖向间距H1=5.1m ，水平距离L1=4.5m ，均布施工荷载：Qk=2kN/m 2。
一、立杆计算1、立杆计算长度h k l μ=0（m ）k 为计算长度附加系数，取1.155；μ为考虑脚手架整体稳定因素的单杆计算长度系数，立杆横距为1.05m 、连墙件按二步三跨布置时查规范JGJ130-2001表5.3.3可得μ＝1.50；h 为立杆步距，在此取1.8m ；m h k l 638.38.175.1155.10=⨯⨯==∴μ2、杆件长细比i l /0=λ的验算查规范JGJ130-2001附录B 可知48φ钢管的回转半径i ＝1.58cm ；2101990158.0 1.81.751)1(<=⨯⨯==∴取k i h k μλ 查规范JGJ130-2001表5.1.9，因此立杆长细比满足要求。
3、轴心受压构件稳定系数ϕ2300158.03.638===∴i h k μλ可查规范JGJ130-2001附录C 表C 得138.0=ϕ； 4、计算Af ϕ（KN ）A 为48φ钢管截面积，查规范JGJ130-2001附录B 表B 可知289.4cm A =； f 为235Q 钢抗拉、抗压和抗弯强度设计值，查规范JGJ130-2001表5.1.6可得2/205mm N f =；KN Af 65.182051089.4186.02=⨯⨯⨯=∴ϕ5、计算构配件自重标准值产生的轴向力k G N 2（KN ）a p p ab k G l Q Q l a l N 2112)(5.0+∑+=a l 为立杆纵距，此处取1.5m 。
b l 为立杆横距，此处取1.05m 。
型钢悬挑脚手架(扣件式)计算书
型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数安全网设置全封闭基本风压ω0(kN/m2) 0.31.429，1.429 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)0.429，0.429风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 4横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.03+0.3×0.8/(4+1))+1.4×2×0.8/(4+ 1)=0.542kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))=(0.03+0.3×0.8/(4+1))=0.078kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.542×1.52=0.122kN·mσ=γ0M max/W=1×0.122×106/4120=29.584N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.078×15004/(100×206000×98900)=0.131mmνmax＝0.131mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.542×1.5=0.894kN正常使用极限状态R max'=1.1q'l a=1.1×0.078×1.5=0.129kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=0.894kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.432×106/4120=104.854N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.212mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=1.802kN五、扣件抗滑承载力验算纵向水平杆：R max=1×0.894/2=0.447kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.802kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.13+1.5×4/2×0.03/1.8)×20=3.603kN 单内立杆：N G1k=3.603kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.3×1/1/2=2.18kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.18kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.16×1/1=2.907kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.18+2.907+0.3=5.387kN单内立杆：N G2k=N G2k1=2.18kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+5.387)+ 1.4×1.2=12.468kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+2.18)+ 1.4×1.2=8.62kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.603+5.387=8.99kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.603+5.387)+1.4×1.2=12.468kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.429×1.5×3.62)=0.21kN·m σ=γ0[N/(φA)+M wd/W]=1×[12468/(0.191×384)+210161.952/4120]=221.004N/mm2>[f]=205N/mm2 不满足要求，减小步距、减小立杆纵横向间距、减少施工作业层数！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(9.73+3)×103/(0.896×384)=36.999N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.73+3=12.73kN>0.9×12=10.8kN不满足要求，增设连墙件！九、脚手架材料用量计算悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.99/1=8.99kN第2排：F'2=F2'/n z=8.99/1=8.99kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=12.47/1=12.47kN第2排：F2=F2/n z=12.47/1=12.47kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×20.144×106/141000=142.867N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×25.247×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=29.837N/mm2τmax=29.837N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.882mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=-12.393kN,R2=38.034kN四、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。

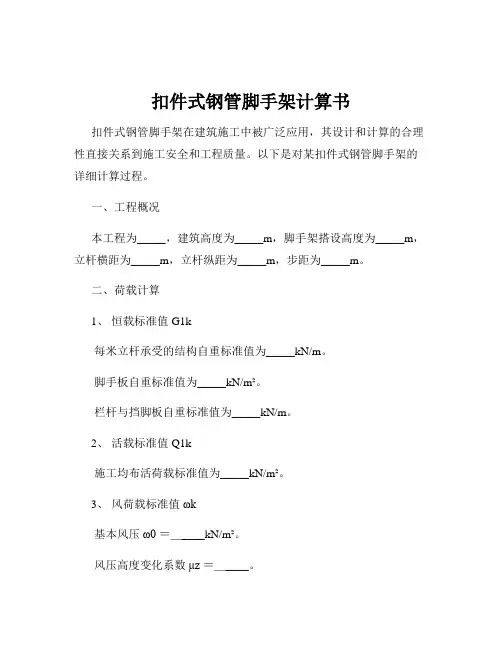

扣件式钢管脚手架计算书
扣件式钢管脚手架计算书扣件式钢管脚手架在建筑施工中被广泛应用，其设计和计算的合理性直接关系到施工安全和工程质量。
以下是对某扣件式钢管脚手架的详细计算过程。
一、工程概况本工程为_____，建筑高度为_____m，脚手架搭设高度为_____m，立杆横距为_____m，立杆纵距为_____m，步距为_____m。
二、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值为_____kN/m。
脚手板自重标准值为_____kN/m²。
栏杆与挡脚板自重标准值为_____kN/m。
2、活载标准值 Q1k施工均布活荷载标准值为_____kN/m²。
3、风荷载标准值ωk基本风压ω0 ＝＿____kN/m²。
风压高度变化系数μz ＝＿____。
风荷载体型系数μs ＝＿____。
三、纵向水平杆计算1、荷载计算均布恒载：G1 ＝＿____kN/m。
均布活载：Q1 ＝＿____kN/m。
2、强度计算最大弯矩 Mmax ＝＿____kN·m，弯曲应力σ ＝＿____N/mm²，小于钢材的抗弯强度设计值 f ＝＿____N/mm²，满足要求。
3、挠度计算最大挠度νmax ＝＿____mm，小于容许挠度ν ＝＿____mm，满足要求。
四、横向水平杆计算1、荷载计算集中恒载：P1 ＝＿____kN。
集中活载：P2 ＝＿____kN。
2、强度计算最大弯矩 Mmax ＝＿____kN·m，弯曲应力σ ＝＿____N/mm²，小于钢材的抗弯强度设计值 f ＝＿____N/mm²，满足要求。
3、挠度计算最大挠度νmax ＝＿____mm，小于容许挠度ν ＝＿____mm，满足要求。
五、扣件抗滑力计算纵向水平杆通过扣件传给立杆的竖向力设计值 R1 ＝＿____kN，小于单扣件抗滑承载力 8kN，满足要求。
横向水平杆通过扣件传给立杆的竖向力设计值 R2 ＝＿____kN，小于单扣件抗滑承载力 8kN，满足要求。
扣件式脚手架计算书
扣件式脚手架计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计标准》GB50017-20174、《建筑地基基础设计规范》GB50007-20115、《建筑结构可靠性设计统一标准》GB50068-2018一、脚手架参数立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 127100横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 5260纵、横向水平杆布置承载能力极限状态q=1.3×(0.04+G kjb×l b/(n+1))+0.9×1.5×G k×l b/(n+1)=1.3×(0.04+0.35×1.05/(2+1))+0.9×1.5×2×1.05/(2+1)=1.156kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×1.05/(2+1))+2×1.05/(2+1)=0.862kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.156×1.52=0.26kN·mσ=γ0M max/W=1×0.26×106/5260=49.443N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.862×15004/(100×206000×127100)=1.129mm νmax＝1.129mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.156×1.5=1.907kN正常使用极限状态R max'=1.1q'l a=1.1×0.862×1.5=1.423kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.907kNq=1.3×0.04=0.052kN/m正常使用极限状态由上节可知F1'=R max'=1.423kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.674×106/5260=128.127N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.256mm≤[ν]＝min[l b/150，10]＝min[1050/150，10]＝7mm满足要求！3、支座反力计算承载能力极限状态R max=1.934kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85纵向水平杆：R max=1×1.907/2=0.954kN≤R c=0.85×8=6.8kN横向水平杆：R max=1×1.934=1.934kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算脚手架架体高度H 27 脚手架钢管类型Φ48.3×3.60.129每米立杆承受结构自重标准值gk(kN/m)1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.04/h)×H=(0.129+1.5×2/2×0.04/1.5)×27=4.555kN 单内立杆：N G1k=4.555kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/2/2=(27/1.5+1)×1.5×1.05×0.35×1/2/2=2.618kN 1/2表示脚手板2步1设单内立杆：N G2k1=2.618kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(27/1.5+1)×1.5×0.17×1/2=2.423kN 1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×27=0.405kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.618+2.423+0.405=5.446kN单内立杆：N G2k=N G2k1=2.618kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n zj×G kzj)/2=1.5×1.05×(2×2)/2=3.15kN内立杆：N Q1k=3.15kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.3×(N G1k+ N G2k)+0.9×1.5×N Q1k=1.3×(4.555+5.446)+0.9×1.5×3.15=17.254kN单内立杆：N=1.3×(N G1k+ N G2k)+0.9×1.5×N Q1k=1.3×(4.555+2.618)+0.9×1.5×3.15=13.578kN七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.5=2.25m长细比λ=l0/i=2.25×103/15.9=141.509≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.5=2.599m长细比λ=l0/i=2.599×103/15.9=163.443查《规范》表A得，φ=0.2652、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.3(N G1k+N G2k)+0.9×1.5N Q1k=1.3×(4.555+5.446)+0.9×1.5×3.15=17.254kN σ=γ0N/(φA)=1×17253.589/(0.265×506)=128.672N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.3(N G1k+N G2k)+0.9×1.5N Q1k=1.3×(4.555+5.446)+0.9×1.5×3.15=17.254kNM w=0.9×0.9×1.5×M wk=0.9×0.9×1.5×ωk l a h2/10=0.9×0.9×1.5×0.243×1.5×1.52/10=0.1kN·mσ=γ0[N/(φA)+M w/W]=1×[17253.589/(0.265×506)+99645.188/5260]=147.616N/mm2≤[f]=205N/mm2 满足要求！八、脚手架架体高度验算不组合风荷载作用H s1=(φAf-(1.3 ×N G2k+1.5N Q1k))/(1.3 ×g k)=(0.265×506×205×10-3-(1.3×5.446+1.5×3.15))/(1.3 ×0.129)=93.523m组合风荷载作用H s2=(φAf-(1.3 ×N G2k+0.9×1.5N Q1k+M wφA/W))/(1.3×g k)=(0.265×506×205×10-3-(1.3×5.446+0.9×1.5×3.15+0.1×1000×0.265×506/5260))/(1.3 ×0.129)=81.193mH s=81.193m>H=27m满足要求！九、连墙件承载力验算lw k a长细比λ=l0/i=600/15.9=37.736，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(3.28+3)×103/(0.896×506)=13.852N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=3.28+3=6.28kN≤0.85×12=10.2kN满足要求！十、立杆地基承载力验算f u g1.254×140 =175.56kPa满足要求！。
扣件式落地双排脚手架计算书(搭设高度36M)
3.强度验算
最大应力计算值σ = 1×0.289×106/5.26×103=54.894 N/mm2； 小横杆实际弯曲应力计算值σ=54.894N/mm2 小于抗弯强度设计值[f]=205N/mm2，满足 要求！
4.挠度验算
最大挠度ν=0.552mm；
小横杆实际最大挠度计算值ν=0.552mm 小于最大允许挠度值min（800/150，10） =5.333mm，满足要求！
一、参数信息
1.脚手架搭设参数
脚手架从地面开始搭设
搭设高度(m)
36
顶步栏杆高(m)
1.5
内立杆距墙(m)
0.3
立杆步距(m)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扣件式钢管支架楼板模板安全计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20112、《建筑施工脚手架安全技术统一标准》GB51210-20163、《建筑施工模板安全技术规范》JGJ162-20084、《建筑施工临时支撑结构技术规范》JGJ300-20135、《冷弯薄壁型钢结构技术规范》GB50018-20025、《混凝土结构设计规范》GB50010-20106、《建筑结构荷载规范》GB50009-20127、《钢结构设计规范》GB50017-2003二、计算参数简图：（图1）平面图（图2）纵向剖面图1（图3） 横向剖面图2三、面板验算根据《建筑施工模板安全技术规范》5.2.1，按简支跨进行计算，取b=1m 宽板带为计算单元。
W m =bh 2/6=1000×122/6=24000mm 3 I=bh 3/12=1000×123/12=144000mm 4 由可变荷载控制的组合：q 1=1.2[G 1k +(G 2k +G 3k )h]b+1.4(Q k +κQ DK )b=1.2×(0.2+(24+1.1)×350/1000)×1+1.4×(2+1.35×0.5)×1=14.527kN/m由永久荷载控制的组合：q 2=1.35[G 1k +(G 2k +G 3k )h]b+1.4×0.7(Q k +κQ DK )b=1.35×(0.2+(24+1.1)×350/1000)×1+1.4×0.7×(2+1.35×0.5)×1=14.751kN/m取最不利组合得：q=max[q 1,q 2]=max(14.527,14.751)=14.751kN/m（图4） 面板计算简图1、强度验算（图5） 面板弯矩图M max =0.166kN ·mσ=Υ0×M max /W=1×0.166×106/24000=6.915N/mm 2≤[f]=31N/mm 2满足要求2、挠度验算q k =(G1k+(G3k+G2k)×h)×b=(0.2+(24+1.1)×350/1000)×1=8.985kN/m（图6）挠度计算受力简图（图7）挠度图ν=0.572mm≤[ν]=300/400=0.75mm满足要求四、次楞验算次楞计算跨数的假定需要符合工程实际的情况，另外还需考虑次楞的两端悬挑情况。
由可变荷载控制的组合：q 1=1.2×(G1k+(G3k+G2k)×h)×a+1.4×(Qk+κQDK)×a=1.2×(0.2+(24+1.1)×350/1000)×300/1000+1.4×(2+1.35×0.5)×300/1000=4.358kN/m 由永久荷载控制的组合：q 2=1.35×(G1k+(G3k+G2k)×h)×a+1.4×0.7×(Qk+κQDK)×a=1.35×(0.2+(24+1.1)×350/1000)×300/1000+1.4×0.7×(2+1.35×0.5)×300/1000=4.425kN/m 取最不利组合得：q=max[q1,q2]=max(4.358,4.425)=4.425kN/m（图8） 次楞计算简图1、强度验算（图9） 次楞弯矩图(kN ·m)M max =0.266kN ·mσ=Υ0×M max /W=1×0.266×106/(54×103)=4.917N/mm 2≤[f]=15N/mm 2满足要求2、抗剪验算（图10） 次楞剪力图(kN)V max =1.991kNτmax =Υ0×V max S/(Ib 0)=1×1.991×103×40.5×103/(243×104×4×10)=0.83N/mm 2≤[τ]=2N/mm 2满足要求3、挠度验算 挠度验算荷载统计，q k =(G 1k +(G 3k +G 2k )×h)×a=(0.2+(24+1.1)×350/1000)×300/1000=2.696kN/m（图11）挠度计算受力简图（图12）次楞变形图(mm)ν=0.239mm≤[ν]=0.8×1000/400=2mmmax满足要求4、支座反力根据力学求解计算可得：=3.762kNRmax=2.291kNRkmax五、主楞验算主楞计算跨数的假定需要符合工程实际的情况，另外还需考虑主楞的两端悬挑情况。
主楞所承受的荷载主要为次楞传递来的集中力，另外还需考虑主楞自重，主楞=37.65/1000=0.038kN/m自重标准值为gk自重设计值为：g=1.2g=1.2×37.65/1000=0.045kN/mk则主楞强度计算时的受力简图如下：（图13）主楞挠度计算时受力简图则主楞挠度计算时的受力简图如下：（图14） 主楞挠度计算时受力简图1、抗弯验算（图15） 主楞弯矩图(kN ·m)M max =1.007kN ·mσ=Υ0×M max /W=1×1.007×106/(5.08×1000)=198.142N/mm 2≤[f]=205N/mm 2满足要求2、抗剪验算（图16） 主楞剪力图(kN)V max =6.989kNτmax =Υ0×Q max S/(Ib 0)=1×6.989×1000×3.473×103/(12.19×104×0.7×10)=28.446N/mm 2≤[τ]=120N/mm2满足要求3、挠度验算（图17）主楞变形图(mm)νmax=0.999mm≤[ν]=0.9×103/400=2.25mm满足要求4、支座反力计算立杆稳定验算要用到强度验算时的支座反力，故：Rzmax=12.164kN六、立杆验算1、长细比验算验算立杆长细比时取k=1,μ1、μ2按JGJ130-2011附录C取用l 01=kμ1(h1+2a)=1×1.358×(1.1+2×500/1000)=2.853ml 02=kμ2h1=1×2.523×1.1=2.775m取两值中的大值l 0=max(l01,l02)=max(2.853,2.775)=2.853mλ=l/i=2.853×1000/(1.58×10)=180.538≤[λ]=210 满足要求2、立杆稳定性验算(顶部立杆段)λ1=l01/i=2.853×1000/(1.58×10)=180.538根据λ1查JGJ130-2011附录A.0.6得到φ=0.219A不考虑风荷载根据《建筑施工脚手架安全技术统一标准》（GB51210）中6.2.11条规定应分别对由可变荷载控制的组合和由永久荷载控制的组合分别计算荷载，并取最不利荷载组合参与最终的立杆稳定的验算。
由可变控制的组合：N 1=1.2×[G1k+(G2k+G3k)×h]×la×lb+1.4(Qk+κQDK)×la×lb=1.2×(0.2+(24+1.1)×350×0.001)×0.9×0.8+1.4×(2+1.35×0.5)×0.9×0.8=10.459kN由永久荷载控制的组合：N 2=1.35×[G1k+(G2k+G3k)×h]×la×lb+1.4×0.7×(Qk+κQDK)×la×lb=1.35×(0.2+(24+1.1)×350×0.001)×0.9×0.8+1.4×0.7×(2+1.35×0.5)×0.9×0.8=10.621kNN=max(N1，N2)=max(10.459,10.621)=10.621kNΥ×N/(φA)= 1×10.621×1000/(0.219×(4.89×100))=99.211N/mm2≤f=205N/mm2满足要求B考虑风荷载在风荷载作用下会产生立杆的附加轴力并对立杆产生弯矩的影响，但是这种影响最大的部位在架体底部，对于顶部立杆段的影响可以不予计算风荷载影响。
3、立杆稳定性验算(非顶部立杆段)λ2=l02/i=2.775×1000/(1.58×10)=175.652根据λ1查JGJ130-2011附录A.0.6得到φ=0.231 A不考虑风荷载由可变控制的组合：N 3=1.2×[G1k+(G2k+G3k)×h]×la×lb+1.2×H×gk+1.4(Qk+κQDK)×la×lb=1.2×(0.2+(24+1.1)×350×0.001)×0.9×0.8+1.2×3.3×0.176+1.4×(2+1.35×0.5)×0.9×0.8=11.156kN由永久荷载控制的组合：N 4=1.35×[G1k+(G2k+G3k)×h]×la×lb+1.35×H×gk+1.4×0.7×(Qk+κQDK)×la×lb=1.35×(0.2+(24+1.1)×350×0.001)×0.9×0.8+1.35×3.3×0.176+1.4×0.7×(2+1.35×0.5)×0.9×0.8=11.404kNN=max(N3，N4)=max(11.156,11.404)=11.404kNΥ×N/(φA)=1×11.404×1000/(0.231×(4.89×100))=101.09N/mm2≤f=205N/mm2满足要求B考虑风荷载根据《建筑结构荷载规范》（GB50009）中8.2.1条、8.2.2条，风压高度变化系数可按以下规定取用：当计算模板支撑架竖向围挡（模板）的风荷载标准值ωmk和计算模板支撑架架体风荷载标准值ωfk 时，μz均取架体顶部离地面高度的风压高度变化系数，小于5m时按5m高取值。
