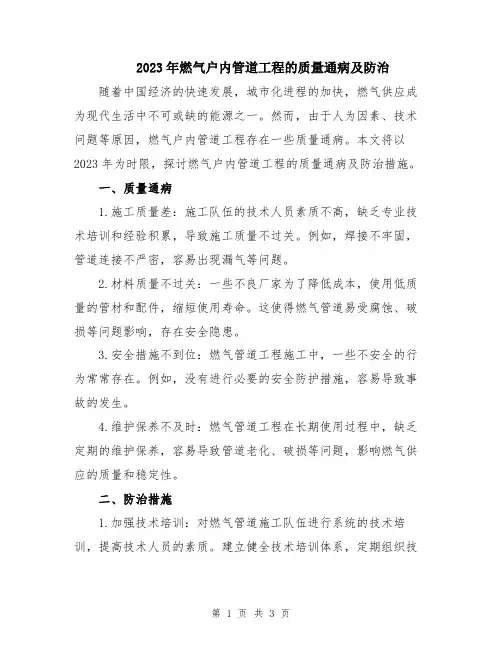

2023年燃气户内管道工程的质量通病及防治随着中国经济的快速发展，城市化进程的加快，燃气供应成为现代生活中不可或缺的能源之一。
然而，由于人为因素、技术问题等原因，燃气户内管道工程存在一些质量通病。
本文将以2023年为时限，探讨燃气户内管道工程的质量通病及防治措施。
一、质量通病1.施工质量差：施工队伍的技术人员素质不高，缺乏专业技术培训和经验积累，导致施工质量不过关。
例如，焊接不牢固，管道连接不严密，容易出现漏气等问题。
2.材料质量不过关：一些不良厂家为了降低成本，使用低质量的管材和配件，缩短使用寿命。
这使得燃气管道易受腐蚀、破损等问题影响，存在安全隐患。
3.安全措施不到位：燃气管道工程施工中，一些不安全的行为常常存在。
例如，没有进行必要的安全防护措施，容易导致事故的发生。
4.维护保养不及时：燃气管道工程在长期使用过程中，缺乏定期的维护保养，容易导致管道老化、破损等问题，影响燃气供应的质量和稳定性。
二、防治措施1.加强技术培训：对燃气管道施工队伍进行系统的技术培训，提高技术人员的素质。
建立健全技术培训体系，定期组织技术培训班、经验交流等活动，提升施工队伍的技术水平和质量意识。
2.加强质量监督：对燃气管道工程的材料供应和施工过程进行严格监督。
加强对管材和配件的质量检查，防止使用低质量产品。
监督施工过程，检查焊接质量、管道连接密封等环节，确保施工质量。
3.加强安全管理：完善燃气管道工程的安全管理制度，规范施工过程中的安全操作。
严格要求施工人员佩戴安全防护用具，设立安全警示标志，合理划定施工区域，防止施工过程中的安全事故发生。
4.加强维护保养：建立燃气管道维护保养制度，定期对管道进行检查、清洗和保养，及时发现并处理管道破损、老化等问题。
加强对燃气管道的监测，及时预警和处理可能出现的问题，确保燃气供应的质量和稳定性。
5.加强信息共享：建立燃气管道工程的信息共享平台，加强不同地区、不同环节之间的信息沟通和交流。
燃气工程施工通病

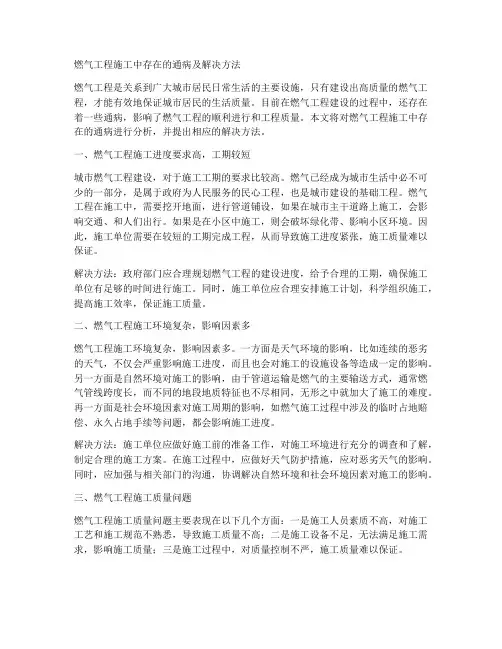

燃气工程施工中存在的通病及解决方法燃气工程是关系到广大城市居民日常生活的主要设施，只有建设出高质量的燃气工程，才能有效地保证城市居民的生活质量。
目前在燃气工程建设的过程中，还存在着一些通病，影响了燃气工程的顺利进行和工程质量。
本文将对燃气工程施工中存在的通病进行分析，并提出相应的解决方法。
一、燃气工程施工进度要求高，工期较短城市燃气工程建设，对于施工工期的要求比较高。
燃气已经成为城市生活中必不可少的一部分，是属于政府为人民服务的民心工程，也是城市建设的基础工程。
燃气工程在施工中，需要挖开地面，进行管道铺设，如果在城市主干道路上施工，会影响交通、和人们出行。
如果是在小区中施工，则会破坏绿化带、影响小区环境。
因此，施工单位需要在较短的工期完成工程，从而导致施工进度紧张，施工质量难以保证。
解决方法：政府部门应合理规划燃气工程的建设进度，给予合理的工期，确保施工单位有足够的时间进行施工。
同时，施工单位应合理安排施工计划，科学组织施工，提高施工效率，保证施工质量。
二、燃气工程施工环境复杂，影响因素多燃气工程施工环境复杂，影响因素多。
一方面是天气环境的影响，比如连续的恶劣的天气，不仅会严重影响施工进度，而且也会对施工的设施设备等造成一定的影响。
另一方面是自然环境对施工的影响，由于管道运输是燃气的主要输送方式，通常燃气管线跨度长，而不同的地段地质特征也不尽相同，无形之中就加大了施工的难度。
再一方面是社会环境因素对施工周期的影响，如燃气施工过程中涉及的临时占地赔偿、永久占地手续等问题，都会影响施工进度。
解决方法：施工单位应做好施工前的准备工作，对施工环境进行充分的调查和了解，制定合理的施工方案。
在施工过程中，应做好天气防护措施，应对恶劣天气的影响。
同时，应加强与相关部门的沟通，协调解决自然环境和社会环境因素对施工的影响。
三、燃气工程施工质量问题燃气工程施工质量问题主要表现在以下几个方面：一是施工人员素质不高，对施工工艺和施工规范不熟悉，导致施工质量不高；二是施工设备不足，无法满足施工需求，影响施工质量；三是施工过程中，对质量控制不严，施工质量难以保证。
(全面质量管理)中燃集团燃气工程质量通病整治手册
中燃集团燃气工程质量通病整治手册中燃集团燃气工程质量通病整治手册V1.0中国燃气控股有限公司二○一○年三月前言工程质量通病是指工程中经常发生的、普遍存在的一些工程质量问题，也可谓“常见病”、“多发病”。
由于其量大面广、代表性强且往往又未能引起足够的重视，进而阻碍了工程质量的进一步提高。
当前集团各项目公司及相关施工单位在加强企业管理、提高工程质量等方面，都取得了一定的成绩。
但是部分工程质量粗糙、低劣的状况仍未得到根本改善，质量通病还经常出现。
究其原因，除了思想上重视不够，企业管理不善外，一个重要原因是，近几年来，集团规模迅速扩大，参建施工企业数量众多，技术力量良莠不齐，现场作业人员又缺乏必要的消除工程质量通病的理论知识和实践经验。
为了确保工程质量，提高整体素质，迫切需要一本有助于诊断、预防、治疗工程质量通病的简明实用手册，以此来指导工程施工，这也是编制本手册的目的。
本手册在编写时，力求做到通用性强，适用面广；内容简明扼要；概念正确。
但是由于编写质量通病防治手册在集团还是初次尝试，经验缺乏，又由于受时间、人力、编写人员水平和工具资料的限制，因此本手册还存在不少缺憾，热忱希望大家多提宝贵意见，便于后期增补修订。
目录第一部分庭院户内类工程质量通病8一、镀锌管涂漆透底、厚薄不匀、污染81、现象（见图一、图二、图三）82、规范要求8二、户外燃气立管标志色涂刷不统一91、现象（图四、图五、图六）92、集团相关要求9三、镀锌管螺纹接头丝口外露部分生料带清理不彻底，防锈蚀处理不到位101、现象（图七、图八）102、规范要求10四、法兰与阀门连接处法兰大小、厚薄不一101、现象（图九、图十、图十一）102、规范要求11五、法兰与阀门连接不同轴处于受力状态121、现象（图十二、图十三）122、规范要求12六、法兰与阀门连接螺栓长短不一，外露长度不符合规范121、现象（图十四、图十五、图十六）122、规范要求13七、管道支架安装、间距设置不规范131、现象（图十七、图十八、图十九、图二十、图二十一、图二十二、图二十三）132、规范要求15八、不同管道在同点安装的间距不符合要求151、现象（图二十四、图二十五、图二十六）152、规范要求16九、室外立管安装走偏，垂直度不符合要求171、现象（图二十七、图二十八、图二十九、图三十）172、规范要求17十、铝塑复合管使用不当181、现象（图三十一、图三十二）182、规范要求18十一、挂表高度、位置、偏差不当181、现象（图三十三、图三十四、图三十五、图三十六、图三十七）182、规范要求19十二、管道套管封堵、出地高度及防腐不符合要求201、现象（图三十八、图三十九、图四十、图四十一、图四十二、图四十三、图四十四、图四十五、图四十六）202、规范要求21十三、引入管套管使用、距墙距离及保温措施不符合要求221、现象（图四十七、图四十八）222、规范要求22十四、引入管、埋地管、架空管防腐不符合要求231、现象（图四十九、图五十、图五十一）232、规范要求24十五、钢塑转换接头施工不符合要求251、现象（图五十二）252、规范要求25第二部分管线类工程质量通病26十六、管材施工保护措施不当261、现象（图五十三、图五十四、图五十五）262、规范要求26十七、管道下沟施工措施不当及管道下沟前未清理管沟271、现象（图五十六、图五十七）272、规范要求27十八、土方开挖尺寸、回填所用材料不规范28（一）、土方开挖281、现象（图五十八、图五十九、图六十、图六十一）282、规范要求28（二）、回填所用材料291、现象（图六十二、图六十三、图六十四、图六十五、图六十六、图六十七）292、规范要求30（三）、回填厚度不符合要求311、现象（图六十八、图六十九、图七十、图七十一、图七十二、图七十三）312、规范要求32十九、阀门井施工不规范331、现象（图七十四、图七十五、图七十六、图七十七）332、规范要求33二十、路面恢复341、现象（图七十八）342、规范要求34二十一、管道敷设后未及时埋设标志桩（块）或数量不足、标志不清351、现象（图七十九、图八十、图八十一）352、规范要求35二十二、调压装置的安装不符合规范361、现象（图八十二、图八十三、图八十四）362、规范要求36二十三、燃气管道及设备未设置防雷、防静电措施371、现象（图八十五）372、规范要求37二十四、长输管道焊口防腐质量缺陷371、现象（图八十六、图八十七）372、规范要求37第三部分场站类工程质量通病38二十五、未安装法兰防静电跨接线381、现象（图八十八、图八十九、图九十、图九十一）382、规范要求38二十六、设备外壳未做防雷及静电接地连接391、现象（图九十二）392、规范要求40二十七、设备外露可导电部分接地安装不符合规范401、现象（图九十三、图九十四）402、规范要求40二十八、突出建筑物的金属物体未与屋顶避雷网连接411、现象（图九十五）412、规范要求41二十九、管道开孔与焊缝之间的距离不符合规范411、现象（图九十六）412、规范要求42三十、管托的质量要求不符合规范421、现象（图九十七、图九十八）422、规范要求42三十一、消防泵房给水管变径不规范431、现象（图九十九、图一○○）432、规范要求43三十二、LNG站低温管道保温层的处理不符合要求431、现象（图一○一、图一○二）432、规范要求43三十三、消防泵房的灯具使用普通型非三防产品。
燃气户内管道工程的质量通病及防治
燃气户内管道工程的质量通病及防治燃气户内管道工程的质量问题是影响用户安全的重要因素之一。
为了确保燃气管道工程的质量，需要做好以下方面的防治措施。
一、设计阶段的质量防治1. 确保设计合理性：在设计阶段，需要严格按照相关标准和规范进行设计，遵循安全、经济、合理的原则，保证燃气管道的布局、材料选择和参数设计的合理性。
2. 加强设计管理：加强对设计人员的培训和管理，确保设计人员具备相关专业知识和技能，减少设计错误和疏漏。
3. 强化设计审核：设计人员需要对设计文件进行仔细审核，确保设计符合相关标准和规范，并能够满足用户的需求。
二、施工阶段的质量防治1. 选材把关：选材时要选择符合相关标准和规范的材料，并进行验收，避免使用低质量或假冒伪劣材料。
2. 施工质量管理：加强对施工过程的监督和管理，制定详细的工艺方案和施工规范，并对施工人员进行培训，提高他们的技能水平。
3. 管道连接的质量控制：管道连接是燃气管道工程的关键环节，需要确保连接牢固、密封性好，避免漏气和断裂的问题。
在施工过程中，应严格按照相关规范进行操作，采用正确的连接方法和工具。
4. 试压和检测：在施工完成后，必须进行试压和检测，以验证管道的安全性能。
试压要按照规定的压力和时间进行，检测要采用专业的检测仪器和设备，确保管道的质量。
三、验收和使用阶段的质量防治1. 验收标准的执行：验收人员要严格按照相关标准和规范进行验收，并对验收结果进行记录和报告，确保燃气管道工程符合质量要求。
2. 定期维护和检修：燃气管道在使用过程中需要定期进行维护和检修，包括清理管道、更换老化的管材和阀门等工作，以保证管道的正常运行和使用安全。
3. 用户教育和安全意识培养：用户需要了解燃气管道的基本知识和安全规范，养成正确使用燃气的习惯和安全意识，避免因操作不当而引发安全事故。
总之，燃气户内管道工程的质量通病主要集中在设计、施工和验收等环节，需要通过强化管理措施、加强质量监督和培养用户的安全意识等方面进行防治，确保燃气管道工程的质量和用户安全。
燃气户内管道工程的质量通病及防治模版
燃气户内管道工程的质量通病及防治模版一、设计不合理导致的问题设计是燃气户内管道工程的基础，设计不合理直接影响工程质量。
设计者应遵守有关规范和标准，充分考虑实际情况，保证设计合理性。
要解决设计不合理导致的问题，可从以下几个方面着手：1. 规范设计流程：设计人员应按照规定的设计流程进行设计工作，包括初步设计、施工图设计等各个环节，确保每个环节都得到充分考虑和落实。
2. 加强设计质量控制：在设计过程中，设计人员应注重细节，严格按照规范进行设计，确保设计方案的合理性和可行性。
3. 强化设计审核制度：引入第三方专业机构进行设计审核，及时发现和纠正设计中存在的问题，确保设计方案的科学性和可靠性。
4. 开展设计方案评估：设计方案评估可帮助发现潜在的问题和风险，提前解决，降低燃气户内管道工程的质量风险。
二、施工质量差导致的问题施工是燃气户内管道工程的实施环节，施工质量差直接影响工程质量和安全。
为了解决施工质量差导致的问题，可采取以下防治措施：1. 加强施工现场管理：确保施工现场的秩序井然，严禁乱堆乱放和违规操作，确保施工按要求进行。
2. 提高施工质量意识：施工人员应提高施工质量意识，严格按照设计要求进行施工，确保施工质量符合规范和标准要求。
3. 强化施工质量检查：引入第三方专业机构进行施工质量检查，确保施工过程中质量的把控和纠正。
4. 增加施工监管力度：加强对施工人员的监督和管理，制定相应的考核制度和惩罚措施，确保施工质量水平得到提升。
三、材料不合格导致的问题燃气户内管道工程所使用的材料质量直接决定了工程的质量和安全性。
材料不合格会导致管道漏气、老化等问题，为了解决材料不合格导致的问题，可采取以下防治措施：1. 强化材料选用标准：筛选供应商，确保所选材料符合国家标准和规范要求，杜绝使用不合格材料。
2. 加强材料验收工作：在材料进场后要进行严格的验收，确保材料质量优良。
3. 建立材料追溯制度：建立材料追溯制度，明确材料的来源和质量记录，一旦发现问题，能够快速追溯到原始材料和供应商。
燃气户内管道工程的质量通病及防治
燃气户内管道工程的质量通病及防治（一）材料选用不当材料选用不当是燃气户内管道工程质量通病的主要原因之一。
在选择材料时，应根据实际需要、安全要求和使用环境等因素综合考虑，选用合适的材料。
然而，许多施工单位在选料时往往只考虑价格低廉，忽视了材料的质量和性能。
结果，选择了低质量、不合格的材料，影响了燃气户内管道工程的质量。
为了防治材料选用不当的问题，施工单位需要做到以下几点：首先，加强材料的质量监督，要求供应商提供符合国家相关标准的产品，并进行必要的检验和测试。
其次，制定明确的材料选用标准和规范，对材料性能、耐久性、安全性等要求进行明确。
最后，加强施工人员的培训和质量意识的提高，使其能够正确选择和使用材料，确保施工质量。
（二）施工工艺不规范在燃气户内管道工程施工过程中，施工工艺不规范是另一个常见的质量通病。
施工工艺的不规范会导致管道连接不紧密、密封性能差、使用寿命短等问题，严重影响燃气系统正常运行和使用。
为了对施工工艺不规范进行防治，施工单位需采取以下措施：首先，建立完善的施工组织体系，明确施工工艺流程和各个环节的责任分工，确保施工按照规范进行。
其次，加强对施工质量的监督和检查，及时发现和纠正不规范的施工行为。
最后，提高施工人员的技术水平和工艺操作能力，加强培训和学习，更新工艺技术，提高施工工艺的规范性和可靠性。
（三）安装质量不合格安装质量不合格是燃气户内管道工程质量通病中的一大问题。
安装质量不合格会导致管道连接不牢固、漏气、泄露等问题，严重威胁燃气安全，甚至可能引发火灾和爆炸等事故。
为了防治安装质量不合格的问题，施工单位需要采取以下措施：首先，严格按照相关的安装规范和标准进行施工，确保安装质量符合要求。
其次，加强对安装人员的培训和管理，提高其安装技术和操作水平，增强其安全意识和责任心。
最后，加强对安装工程的质量检查和验收，确保安装质量满足设计要求和使用需求。
（四）无法满足使用需求不少燃气户内管道工程无法满足用户的实际使用需求。
燃气户内管道工程的质量通病及防治
燃气户内管道工程的质量通病及防治燃气户内管道工程是指为户内燃气供应而进行的管道安装和施工工程。
由于燃气具有高压和易燃特性，燃气管道工程的质量问题一旦发生，可能会引发严重的安全事故。
因此，为了确保燃气供应的安全和可靠，燃气户内管道工程的质量问题必须引起足够的重视和防治。
燃气户内管道工程的质量通病主要包括以下几个方面：1. 管道选材问题：燃气管道需要选择耐腐蚀、耐高压和耐火性能好的材料，如不锈钢管或钢管。
但是有些施工方为了降低成本，可能会使用劣质材料，导致管道耐腐蚀性差，易生锈；耐火性能差，容易发生火灾事故。
2. 管道连接问题：燃气管道的连接点一般采用焊接或螺纹连接。
施工方在进行管道连接时，如果焊接工艺不当、焊接接头不牢固，或者螺纹连接没有紧固好，都有可能造成燃气泄漏，严重时可能引发爆炸事故。
3. 管道走向问题：燃气管道应尽量避免经过易燃、易爆或高温区域，以免引发安全事故。
但是有些施工方为了方便施工，可能会将管道走向规划不当，导致燃气泄漏，增加了安全风险。
4. 安全阀安装问题：安全阀是燃气管道中必不可少的安全设施，能够在管道内压力过高时自动开启，释放压力，保证了燃气管道的安全运行。
但是有些施工方在安装安全阀时，可能会选择不合格的产品，或者安装位置不正确，导致安全阀无法发挥作用，增加了安全风险。
针对以上质量通病，我们可以采取一系列的防治措施：1. 选择正规施工方：在选择施工方时，要选择具有相关资质和经验的正规企事业单位，尽量避免选择不合格的施工方，以确保施工质量。
2. 严格材料检验：在采购管道材料时，要严格检验供应商提供的材料质量，选择合格的耐腐蚀、耐高压和耐火的材料，杜绝使用劣质材料。
3. 加强质量监督：在施工过程中，要加强对施工质量的监督，确保焊接接头牢固可靠，螺纹连接紧固无松动，避免燃气泄漏。
4. 合理规划管道走向：在规划管道走向时，要避免经过易燃、易爆或高温区域，尽量选择安全通道或埋地管道，减少安全风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中燃集团燃气工程质量通病整治手册V1.0中国燃气控股有限公司二○一○年三月前言工程质量通病是指工程中经常发生的、普遍存在的一些工程质量问题，也可谓“常见病”、“多发病”。
由于其量大面广、代表性强且往往又未能引起足够的重视，进而阻碍了工程质量的进一步提高。
当前集团各项目公司及相关施工单位在加强企业管理、提高工程质量等方面，都取得了一定的成绩。
但是部分工程质量粗糙、低劣的状况仍未得到根本改善，质量通病还经常出现。
究其原因，除了思想上重视不够，企业管理不善外，一个重要原因是，近几年来，集团规模迅速扩大，参建施工企业数量众多，技术力量良莠不齐，现场作业人员又缺乏必要的消除工程质量通病的理论知识和实践经验。
为了确保工程质量，提高整体素质，迫切需要一本有助于诊断、预防、治疗工程质量通病的简明实用手册，以此来指导工程施工，这也是编制本手册的目的。
本手册在编写时，力求做到通用性强，适用面广；内容简明扼要；概念正确。
但是由于编写质量通病防治手册在集团还是初次尝试，经验缺乏，又由于受时间、人力、编写人员水平和工具资料的限制，因此本手册还存在不少缺憾，热忱希望大家多提宝贵意见，便于后期增补修订。
目录第一部分庭院户内类工程质量通病 (13)一、镀锌管涂漆透底、厚薄不匀、污染 (13)1、现象（见图一、图二、图三） (13)2、规范要求 (14)二、户外燃气立管标志色涂刷不统一 (14)1、现象（图四、图五、图六） (14)2、集团相关要求 (15)三、镀锌管螺纹接头丝口外露部分生料带清理不彻底，防锈蚀处理不到位 (16)1、现象（图七、图八） (16)2、规范要求 (17)四、法兰与阀门连接处法兰大小、厚薄不一 (18)1、现象（图九、图十、图十一） (18)2、规范要求 (19)五、法兰与阀门连接不同轴处于受力状态 (20)1、现象（图十二、图十三） (20)2、规范要求 (20)六、法兰与阀门连接螺栓长短不一，外露长度不符合规范 (21)1、现象（图十四、图十五、图十六） (21)2、规范要求 (22)七、管道支架安装、间距设置不规范 (23)1、现象（图十七、图十八、图十九、图二十、图二十一、图二十二、图二十三） (23)2、规范要求 (26)八、不同管道在同点安装的间距不符合要求 (27)1、现象（图二十四、图二十五、图二十六） (27)2、规范要求 (28)九、室外立管安装走偏，垂直度不符合要求 (29)1、现象（图二十七、图二十八、图二十九、图三十） (29)2、规范要求 (30)十、铝塑复合管使用不当 (31)1、现象（图三十一、图三十二） (31)2、规范要求 (31)十一、挂表高度、位置、偏差不当 (32)1、现象（图三十三、图三十四、图三十五、图三十六、图三十七） (32)2、规范要求 (34)十二、管道套管封堵、出地高度及防腐不符合要求. 351、现象（图三十八、图三十九、图四十、图四十一、图四十二、图四十三、图四十四、图四十五、图四十六） (35)2、规范要求 (38)十三、引入管套管使用、距墙距离及保温措施不符合要求 (39)1、现象（图四十七、图四十八） (39)2、规范要求 (40)十四、引入管、埋地管、架空管防腐不符合要求 (41)1、现象（图四十九、图五十、图五十一） (41)2、规范要求 (42)十五、钢塑转换接头施工不符合要求 (44)1、现象（图五十二） (44)2、规范要求 (44)第二部分管线类工程质量通病 (45)十六、管材施工保护措施不当 (45)1、现象（图五十三、图五十四、图五十五） (45)2、规范要求 (46)十七、管道下沟施工措施不当及管道下沟前未清理管沟 (47)1、现象（图五十六、图五十七） (47)2、规范要求 (48)十八、土方开挖尺寸、回填所用材料不规范 (49)（一）、土方开挖 (49)1、现象（图五十八、图五十九、图六十、图六十一） (49)2、规范要求 (51)（二）、回填所用材料 (52)1、现象（图六十二、图六十三、图六十四、图六十五、图六十六、图六十七） (52)2、规范要求 (54)（三）、回填厚度不符合要求 (55)1、现象（图六十八、图六十九、图七十、图七十一、图七十二、图七十三） (55)2、规范要求 (57)十九、阀门井施工不规范 (59)1、现象（图七十四、图七十五、图七十六、图七十七） (59)2、规范要求 (60)二十、路面恢复 (61)1、现象（图七十八） (61)2、规范要求 (61)二十一、管道敷设后未及时埋设标志桩（块）或数量不足、标志不清 (62)1、现象（图七十九、图八十、图八十一） (62)2、规范要求 (63)二十二、调压装置的安装不符合规范 (64)1、现象（图八十二、图八十三、图八十四） (64)2、规范要求 (65)二十三、燃气管道及设备未设置防雷、防静电措施. 651、现象（图八十五） (65)2、规范要求 (66)二十四、长输管道焊口防腐质量缺陷 (66)1、现象（图八十六、图八十七） (66)2、规范要求 (67)第三部分场站类工程质量通病 (68)二十五、未安装法兰防静电跨接线 (68)1、现象（图八十八、图八十九、图九十、图九十一） (68)2、规范要求 (69)二十六、设备外壳未做防雷及静电接地连接 (71)1、现象（图九十二） (71)2、规范要求 (71)二十七、设备外露可导电部分接地安装不符合规范. 721、现象（图九十三、图九十四） (72)2、规范要求 (72)二十八、突出建筑物的金属物体未与屋顶避雷网连接731、现象（图九十五） (73)2、规范要求 (74)二十九、管道开孔与焊缝之间的距离不符合规范 (74)1、现象（图九十六） (74)2、规范要求 (75)三十、管托的质量要求不符合规范 (75)1、现象（图九十七、图九十八） (75)2、规范要求 (76)三十一、消防泵房给水管变径不规范 (77)1、现象（图九十九、图一○○） (77)2、规范要求 (77)三十二、LNG站低温管道保温层的处理不符合要求.. 781、现象（图一○一、图一○二） (78)2、规范要求 (78)三十三、消防泵房的灯具使用普通型非三防产品。
. 791、现象（图一○三、图一○四） (79)2、规范要求 (79)三十四、储罐VI标识不符合要求 (80)1、现象（图一○五、图一○六） (80)2、规范要求 (80)三十五、辅助用房水落管的安装不符合规范 (81)1、现象（图一○七、图一○八） (81)2、规范要求 (82)三十六、辅助用房散水施工不符合规范 (83)1、现象（图一○九、图一一○） (83)2、规范要求 (83)三十七、塑钢窗的安装不符合规范 (84)1、现象（图一一一） (84)2、规范要求 (85)三十八、给水管的位置设置不符合规范 (86)1、现象（图一一二） (86)2、规范要求 (86)第四部分公福用户工程质量通病 (87)三十九、燃气浓度检测报警器数量、位置及涂漆不符合要求 (87)1、现象（图一一三、图一一四） (87)2、规范要求 (88)第五部分文明施工管理通病 (88)四十、施工现场材料堆放混乱 (88)1、现象（图一一五、图一一六、图一一七） (88)2、集团要求 (90)四十一、施工现场用电管理不到位 (91)1、现象（图一一八、图一一九） (91)2、规范要求 (91)四十二、项目公司材料管理不规范 (92)1、现象（图一二○、图一二一） (92)2、规范要求 (93)第一部分庭院户内类工程质量通病一、镀锌管涂漆透底、厚薄不匀、污染1、现象（见图一、图二、图三）图一图二图三2、规范要求《城镇燃气室内工程施工及验收规范》CJJ94—20035.2.12条管道和金属支架涂漆的检验应符合下列规定：油漆种类和涂刷遍数符合设计文件的要求；附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象；二、户外燃气立管标志色涂刷不统一1、现象（图四、图五、图六）图四图五图六2、集团相关要求中国燃气通字[2009]66号2009年6月8日关于规范户外燃气立管涂漆管理的通知1)户外燃气立管为热浸镀锌钢管的采用涂刷黄色标志环或黄色粘胶带的形式，带宽100mm，环绕管道涂刷或粘贴。
涂刷位置为自建筑标高±0.0向上，＋3.0米处设置一道，＋6.0米处设置一道。
2)新建工程安装前镀锌层有破坏的，应及时补刷银粉；采用丝接方式的，丝口外露部分应涂刷银粉；在用的立管如有镀锌层破损应当及时补刷银粉。
3)户外燃气立管采用焊接钢管或无缝钢管的，遵循《城镇燃气输配工程施工及验收规范》CJJ33-2005规范规定进行施工，涂漆操作要求为涂刷防锈漆两道，黄色面漆两道。
CJJ94-2003 5.2.4镀锌碳素钢管和管件的镀锌层破损处和螺纹露出部分防腐良好；接口处无外露密封材料三、镀锌管螺纹接头丝口外露部分生料带清理不彻底，防锈蚀处理不到位1、现象（图七、图八）图七图八2、规范要求《城镇燃气室内工程施工及验收规范》CJJ94-2009 4.3.19（4、5、6）螺纹连接应符合下列规定：1)管道螺纹接头宜采用聚四氟乙烯胶带做密封材料，当输送湿燃气时，可采用油麻丝密封材料或螺纹密封胶；2)拧紧管件时，不应将密封材料挤入管道内，拧紧后应将外露的密封材料清除干净；3)管件拧紧后，外露螺纹宜为1～3扣，钢制外露螺纹应进行防锈处理四、法兰与阀门连接处法兰大小、厚薄不一1、现象（图九、图十、图十一）图九图十图十一2、规范要求CJJ94-2009 4.3.18（3、4、6）法兰连接应符合国家现行标准的有关规定，并应符合下列规定：1)法兰连接应与管道同心，法兰螺孔应对正，管道与设备、阀门的法兰端面应平行，不得用螺栓强力对口；CJJ33-2005 5.3.1（1、）法兰在安装前应进行外观检查，并应符合下列要求：1）、法兰的工程压力应符合设计要求；CJJ33-2005 5.3.5（1、2）法兰应在自由状态下安装连接，并应符合下列要求：1）、法兰连接时应保持平行，其偏差不的大于法兰外径的1.5‰，且不得大于2㎜，不得采用紧螺栓的方法消除偏斜。
2）、法兰连接应保持同一轴线，其螺孔中心偏差不宜超过孔径的5%，并应保证螺栓自由穿入。
五、法兰与阀门连接不同轴处于受力状态1、现象（图十二、图十三）图十二图十三2、规范要求CJJ33-2005 5.3.1（1、）法兰在安装前应进行外观检查，并应符合下列要求：1）、法兰的工程压力应符合设计要求；CJJ33-2005 5.3.5（1、2）法兰应在自由状态下安装连接，并应符合下列要求：1）、法兰连接时应保持平行，其偏差不的大于法兰外径的1.5‰，且不得大于2㎜，不得采用紧螺栓的方法消除偏斜。
