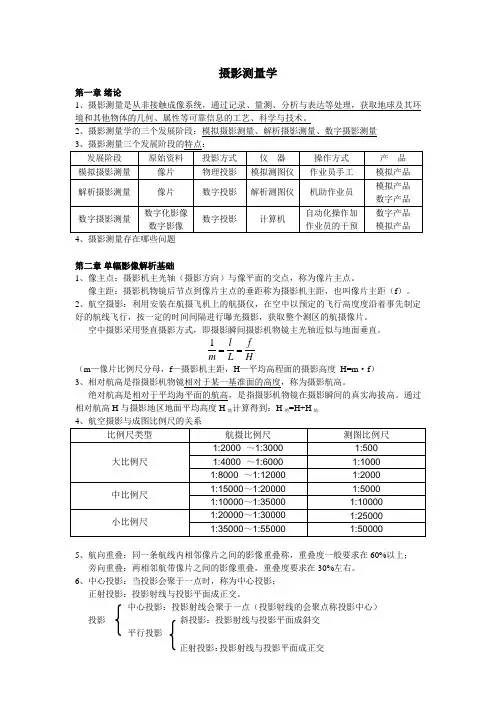

摄影测量学第一章 绪论1、摄影测量是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。

2、摄影测量学的三个发展阶段:模拟摄影测量、解析摄影测量、数字摄影测量4、摄影测量存在哪些问题第二章 单幅影像解析基础1、像主点:摄影机主光轴(摄影方向)与像平面的交点,称为像片主点。

像主距:摄影机物镜后节点到像片主点的垂距称为摄影机主距,也叫像片主距(f )。

2、航空摄影:利用安装在航摄飞机上的航摄仪,在空中以预定的飞行高度度沿着事先制定好的航线飞行,按一定的时间间隔进行曝光摄影,获取整个测区的航摄像片。

空中摄影采用竖直摄影方式,即摄影瞬间摄影机物镜主光轴近似与地面垂直。

Hf L l m ==1 (m —像片比例尺分母,f —摄影机主距,H —平均高程面的摄影高度 H=m ·f ) 3、相对航高是指摄影机物镜相对于某一基准面的高度,称为摄影航高。

绝对航高是相对于平均海平面的航高,是指摄影机物镜在摄影瞬间的真实海拔高。

通过相对航高H 与摄影地区地面平均高度H 地计算得到:H 绝=H+H 地5、航向重叠:同一条航线内相邻像片之间的影像重叠称,重叠度一般要求在60%以上; 旁向重叠:两相邻航带像片之间的影像重叠,重叠度要求在30%左右。

6、中心投影:当投影会聚于一点时,称为中心投影; 正射投影:投影射线与投影平面成正交。

中心投影:投影射线会聚于一点(投影射线的会聚点称投影中心) 投影 斜投影:投影射线与投影平面成斜交 平行投影正射投影:投影射线与投影平面成正交7、透视变换中的重要的点线面:① 由投影中心作像片平面的垂线,交像面于o ,称为像主点;像主点在地面上的对应点以O 表示,称为地主点。

② 由摄影中心作铅垂线交像片平面于点n ,称为像底点;此铅垂线交地面于点N ,称为地底点。

③ 过铅垂线SnN 和摄影方向SoO 的铅垂面称为主垂面(W ),主垂面即垂直于像平面P ,又垂直于地平面E ,也垂直于两平面的交线透视轴TT 。

第3章 摄影测量学

第3章  摄影测量学

从几何上理解, 摄影机是一个四棱锥
体 , 其顶点就是摄影机物镜的中心 S,
其底面就是 摄影机的成像平面(影像) , 如图 3 -13 所示。 摄影中心到成像面
的距离称摄影机的焦距 f , 摄 影中心到
成像面的垂足o 称为像主点 , So 称为 摄 影机 的主光 轴。 主点离影像中心
点的 位置x0 、y0确定了像主点在影像
上的位置。 f、 x0 、 y0 一起称为摄影 机的内方位元素。
内方位元素可以通过摄影机检校 ( 在计算
机视觉中称为标定) 获得。 测量专用的摄影 机在出厂前由工厂对摄影机进行过检校 , 其 内方位元素是已知的, 则称为量测摄影机 , 否 则称为非量测摄影机。 作为量测的光学摄影机还有一个很重要的
2 . 人造立体观测的条件与立体观测方法
利用两张具有重叠度的影像进行人造立体观测的条件是 : (1) 分像, 即左眼只能看左影像 ,右眼只能看右影像, 而不能同时看到;
(2)左右影像必须平行眼睛基线, 即不能上下岔开, 按摄影测量的术语则称 :
没有上下视差( y-parallax )。 满足上述条件进行立体观测 , 最常用的方法有 : 1) 通过光学系统(如立体反光镜) 2) 互补色法(anaglyph)
3 .1 概 述
3 .1 .1 什么是摄影测量学
摄影测量是一门通过摄影 , 对所获得的影像进行测量 (特别是测绘 国家基本比例尺地形图)的学科。
它的基本原理来自测量的交会方法。
摄影测量是在物体前的两个已知, 然后在室内利用摄 影测 量仪器 量
地面 分辨 率”就是一个像元所
对应地面(地面元) 的大小 , 因此 地面元越小 , 影像的分辨率越 高
3 .2 .4 摄影机的外方位元素

摄影测量学习题答案

摄影测量学习题答案

摄影测量学习题一、名词解释:1、摄影测量学:摄影测量学是对研究的对象进行摄影,根据所获得的构像信息,从几何方面和物理方面加以分析研究,从而对所摄对象的本质提供各种资料的一门学科。

2、光圈号数×3、景深:光于点A,但在远景B和近景C之间这一段间隔内所有景物,在像面上仍可认为获得了清晰的构像。

此时,远景与近景之间的纵深距离称为景深4、超焦点距离:当物镜向无限远物体对光时,不仅远处的物体构象清晰,而且在离开物镜不小于某一距离H的所有物体,其构象都很清晰,这个距离H就称为超焦点距离或称为无限远起点。

5、视场×6、视场角×7、像场×8、像场角×9、反差系数×10、感光度×11、航向重叠(p):沿飞行方向上相邻像片所摄地面的重叠区.12、旁向重叠(q):两相邻航带摄区之间的重叠。

13、摄影基线(B):相邻像片摄影站(投影中心)之间的空间连线.14、透视旋转定律×15、内方位元素:确定物镜后节点和像片面相对位置的数据。

包括像主点在像片框标坐标系中的x0 坐标、y0和像片主距f。

16、外方位元素:确定摄影摄影机或像片的空间位置和姿态的参数,亦即摄影光束空间位置和姿态的数据。

17、航向倾角×18、旁向倾角×19、像片旋角×20、倾斜误差:因像片倾斜引起的像点位移.21、投影差:因地形起伏引起的像点位移。

22、摄影比例尺:构像比例尺:航摄像片上某一线段构像的长度与地面上相应线段水平距离之比.23、像片控制点:测定了地面坐标的像点24、像片判读×25、左右视差26、上下视差27、核点:基线延长线与左、右像片的交点k1、k2称为核点。

28、核线:核面与像片的交线称为核线29、核面:通过摄影基线S1S2与任一地面点A所作的平面W A,称为点A的核面。

30、投影基线:将摄影B缩小到若干分之一作为投影基线b.31、像片基线32、解析空中三角测量:是将建立的投影光束、单元模型或航带模型以至区域模型的数学模型,根据少量地面控制点,按最小二乘法原理进行平差计算,解求出各加密点的地面坐标。

第三章摄影测量基础知识

第三章摄影测量基础知识

地面摄影测量坐标系
一、像平面上的坐标系
1.框标坐标系
边框标
原点:框标连线交点P x轴:航向框标连线方向
y轴:旁向框标连线方向 y
x
P
机械框标(或边框标)
角框标
原点:框标连线交点P x轴:框标连线在航向方向夹角的平分线
y轴:垂直于x轴的方向作为y轴
坐标轴的正方向都按右手定则确定。
2.像平面坐标系(o-xy)
考虑因素:成图比例尺、测图方法、成图精度、 经济性等因素,还得综合考虑航摄像片以后的使 用可能性。
测图比例尺
比例尺类型 航摄比例尺 测图比例尺
1:2000 ~1:3000
大比例尺 1:4000 ~1:6000 1:8000 ~1:12000 中比例尺 1:15000~1:20000 1:10000~1:35000 小比例尺 1:20000~1:30000 1:35000~1:55000

A
3.4 摄影测量常用的坐标系统
摄影测量几何处理的任务是根据像片上 像点的位置确定相应地面点的空间位置。 摄影测量中常用的坐标系有两大类: 像方坐标系:描述像点的位置 物方坐标系:描述地面点的位置

像平面坐标系
像方坐标系
像空间坐标系
摄 影 测 量 坐 标 系
物方空间坐标系
像空间辅助坐标系
地面测量坐标系
T
s y
o
地面测量坐标为国家统一坐 标系,平面坐标为高斯-克 吕格3度带或6度带投影 (1980西安坐标系),高程 为1985黄海高程系
x
a
Zt Xt A
A(Xt,Yt,Zt) Yt
•地面摄影测量坐标系

设立原因:摄影测量坐标系采用的是右手系,而地面 测量坐标系采用的是左手系,这给由摄影测量坐标到 地面测量坐标的转换带来了困难。为此,在摄影测量 坐标系与地面测量坐标系之间建立一种过渡性的坐标 系,称为地面摄影测量坐标系。 其坐标原点在测区内的其一地面点上,X轴与航线方向 大致一致,但为水平.Z铀铅垂,构成右手直角坐标系。

摄影测量学基础第3章 单张像片的解析基础

摄影测量学基础第3章 单张像片的解析基础

• 此 外 : 航向、旁向重叠度小于最低要求时,称航摄 漏洞,需要在航测外业做补救。当摄区地面起伏较 大时,还要增大重叠度,才能保证像片立体量测与拼 接。
• 应当指出,随着航空数码相机的应用,已有航向重叠 度大于80%、旁向重叠度在40%~360%的大重叠度 航空摄影测量出现;利用三线阵传感器摄影,还可具 有100%的重叠度。
3、中心投影 [Central Projection]
所有投射线或其延长线都通过一个固定点的投影,叫做 中心投影。投影光线会聚的点S称为投影中心。
负片位置: 正片位置:
投影中心
-摄站
投影中心位于物体和投影平面之间。 投影中心位于物体和投影平面同侧。
S
S
S
§3.2 中心投影
4、中心投影主要特性 [Main Features of Central Projection]
投射线互相平行的
投射线垂直于投影平面的
投影,叫做平行投影。 平行投影称为正射投影。
§3.2 中心投影
2、平行投影与正射投影
[Parallel Projection & Orthographic Projection ]
AB
D C
地形图 a0 b0 c0 d0
地形图在局部范围内是地面的正射投影!
§3.2 中心投影
受技术和自然条件限制,飞机往往不能按预定航线飞行 而产生航线弯曲,造成漏摄或旁向重叠过小。一般要求航 摄最大偏距与全航线长之比不大于3%。
5、像片旋角
相邻像片的主点连线与像幅沿航线方向两框标连线间的 夹角称为像片旋角。
有像片旋角k会使重叠度受到影响,一般要求不超过60, 最大不超过80。
航线方向
航线方向

摄影测量学第三章单张航摄像片解析

摄影测量学第三章单张航摄像片解析

对中心投影引起投影差 航片各部分的比例尺不同
a
a b c
b
c
C
C A’ B A C’ A A’ B C’
• 根据上述可知,将中心投影变为垂直投影 必须统一象片比例尺,纠正因象片倾斜和 地形起伏所引起的误差。这是用象片绘制 地形图必须解决的问题。
• 3.2航空象片的主要点和线 • 在目前条件下,绝对水平的象片是很少的, 一般的航空象片都是会有一定倾斜角的。在 倾斜象片上有一些具有特殊性质的点和线, 它们对于研究误差规律和象片某些数学特征 是有用的。
• 3.3象片比例尺 • 航空象片上某一线段长度与地面相应线段 长度之比,称为象片比例尺。
• 在平坦地区,摄影时象片又处于水平位置, 则象片的比例尺处处一致,如图所示。象 片比例尺等于焦距( f)与航高(H)之比, 它与线段的方向和长短无关。
• 实际上,地面是起伏不平的,在每次拍摄 象片时,地面至航摄机物镜的距离(真航 高)各不相同,即使在同一张象片上,因 地形起伏使各地面点至投影中心的距离也 不尽相等。
一、像平面上的坐标系
原点:框标连线交点P
1、框标坐标系(p- x p y p ) x p轴:航向框标连线方向 y p 轴:旁像框标连线方向 以像片上对边框标的连线作为 x,y轴,其交点P作为坐标 原点,与航线方向相近的连线为x轴。构成右手坐标系
2、像平面坐标系 (O-xy) 在摄影测量解析计算中,像点的坐标应采用以像主点位 原点的像平面坐标系中的坐标。为此,当像主点与框标 连线交点不重合时,须将像框标坐标系原点平移至像主 点。 原点:像主点o x、y轴:分别平行于p-xy的坐标轴
轴 z 轴:主光轴方向( os 方向为正) a(x,y,-f)
三、像空间辅助坐标系( SXYZ

第3章摄影测量基础知识

第3章摄影测量基础知识

三、摄影测量生产对摄影资料的基本要求
1、影像的色调 影像清晰、色调一致、反差适中,无防碍测图 的阴影。 2、像片倾角 像片倾斜角的要求,一般为2-3度之间。
像片倾斜角:航空摄影时,航空 摄影机主光轴与铅垂线的夹角, α= 0 时为最理想的情形。
3、像片重叠 ❖航向重叠度与旁向重叠度
航向重叠:同一航线内相邻像 片应有一定的影像重叠。 旁向重叠:相邻航线也 应有一定的重叠。
地面摄影测量坐 标系
摄影测量坐标系
像平面坐标系
1.框标坐标系
框标坐标系是依像片上相应框标连线作为基准建立直角坐 标。
对于框标设在像幅四边中央的像片,通常依航线方向两边 对应框标连线作为x轴,以飞行方向为正方向;旁向两边 对应框标连线作为y轴,方向以右手系确定;两连线的交 点P作为坐标原点.如图所示。
2、航摄机在摄影曝光的瞬间物镜主光轴保持垂直地 面。
3、要确定地面点,用单张像片是不能确定位置的, 只能确定方向,所以要采用从不同摄站对同一区 域进行立体摄影,所以要求两相邻的照片要有重 叠,重叠的范围称为航向重叠度(60%-65%,最 小不得小于53%)。同理旁向重叠(30%-40%, 最小不得小于15%)
4、航线弯曲
❖ 航线弯曲:把一条航线内的像片根据地物的影像叠拼 起来,各张像片的像主点连线不在一条直线上,而呈 现为弯弯曲曲的折线
❖ 航线弯曲度:一条航线内各张像片主点至首尾两张像
主点连线的最大偏离度⊿L
⊿L
≤ 3%
L
⊿L L
我国航空摄影规范 中明确规定:航线 弯曲度一般不得超 过3%
5、对像片旋角的要求
2、重要点、线满足的数学关系:
on ftg
oc ftg 2
oi fctg

摄影测量作业3-空间后方交会计算

摄影测量作业3-空间后方交会计算
5
CFileDialog dlgOpenFile(TRUE, _T("txt"), NULL, OFN_FILEMUSTEXIST, _T("(文本文件)|*.txt|(所有文件)|*.*)||"));
if (dlgOpenFile.DoModal() == IDCANCEL) return;//如果选择取消按钮,则退出
原理、算法流程、源程序、计算结果、结果分析、心得体会等。
三.实验所用到的数学公式及程序计算步骤。
单张影像的空间后方交会:利用已知地面控制点数据及相应像点坐标 根据共线方程反 求影像的外方位元素。 数学模型:共线条件方程式:
3
求解过程: (1)获取已知数据。从航摄资料中查取平均航高与摄影机主距;获取控制点的地面测
CMatrix X,_A,_AA,N_AA; _A = ~A;//A 的转置 _AA = _A*A; N_AA = _AA.Inv();//_AA 的逆矩阵 X = N_AA*_A*L; return X; }
CMatrix CKongJianHouFangJiaoHuiDlg::GetA(CMatrix xyXYZ, double f, CMatrix XX)//计算系数矩 阵A {
CMatrix CKongJianHouFangJiaoHuiDlg::GetL(CMatrix xyXYZ, double f, CMatrix XX)//计算 L 矩阵 {
int iRow = xyXYZ.Row(); CMatrix L(2 * iRow, 1); double XS = XX(0, 0); double YS = XX(0, 1); double ZS = XX(0, 2);
A(2*i, 3) = y*sin(w) - (x*(x*cos(k) - y*sin(k)) / f + f*cos(k))*cos(w); A(2*i, 4) = -f*sin(k) - x*(x*sin(k) + y*cos(k)) / f; A(2*i, 5) = y; A(2*i+1, 0) = (a2*f + a3*y) / _Z; A(2 * i + 1, 1) = (b2*f + b3*y) / _Z; A(2 * i + 1, 2) = (c2*f + c3*y) / _Z; A(2 * i + 1, 3) = -x*sin(w) - (y*(x*cos(k) - y*sin(k)) / f - f*sin(k))*cos(w); A(2 * i + 1, 4) = -f*cos(k) - y/ f*(x*sin(k) + y*cos(k)); A(2 * i + 1, 5) = -x; } return A; }
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

要将空中摄站及影像放到整个的加密网中,起到 点的传递和构网作用,故被称为空中三角测量。
目的:用摄影测量解析法确定区域内所有影像的外方位元素。
摄影测 量 加密
一、 空中三角测量意义:
(1)不需直接触及被量测的目标或物体.凡是在影像上可 以看到的目标,不受地面通视条件限制,均可以测定其位 臵和几何形状; (2)可以快速地在大范围内同时进行点位测定,从而可节 省大量的野外测量工作; (3)摄影测量平差计算时,加密区域内部精度均匀,且很 少受区域大小的影响;
4个平高控制点:4 4 16
n 各待求点:
4 n 4n
3n 12 未知数的个数:
两张像片的外方位元素:
t1
t2
多余观测数: 6 n
n
2 6 12 各待求点: 3 n 3n
3.9光束法双像解析摄影测量
按未知数的类型将误差方程式写成矩阵形式:
V1 A1 V 0 2 0 A2 t1 B1 l1 t 2 B2 l 2 X
• 要点: 1) 空间后方交会-空间前方交会:由于空间后方交会至少需要3 个平高控制点,通常采用4 个平高控制点,按最小二乘平差 方法解算单张像片6 个外方位元素。故该方法不适合; 2) 相对定向-绝对定向:相对定向完成后,绝对定向通常采用3
个平高控制点按最小二乘平差方法解算7 个绝对定向元素。
上述问题中,控制点数量不足以解决该绝对定向问题。故该 方法不适合; • 3) 光束法:上述问题中,2 个平高控制点和1 个高程控制点 可以确定平差的基准,多余观测个数r=(2×6×2)(6×2+3×3)=3>0,故可用该方法解决上述问题。
N12 ) X (u2 N N
u)
求得所有改正数以后,加近似值作为新的近似值,计 算反复迭代,知道满足一定的精度要求为止。
双像解析摄测三种方法比较
三种方法 精度 不足 前方交会 未充分利 用多余条 件平差 不能严格 表达外方 位元素 优势 应用
后方前方 -交会 相对绝对 -定向
依赖于空 间后方交 会精度
3.9光束法双像解析摄影测量
同理,右片的外方位元素用带撇的符号表示,右片上的 像点列出的误差方程式:
v' x a'11dX 'S a'12dY 'S a'13dZ 'S a'14d ' a'15d ' a'16d ' a'11dX a'12dY a'13dZ l ' x vy a'21dX 'S a'22dY 'S a'23dZ 'S a'24d ' a'25d ' a'26d ' a'21dX a'22dY a'23dZ l ' y
a2 ( X A X S ) b2 (YA YS ) c2 ( Z A Z S ) yf a3 ( X A X S ) b3 (YA YS ) c3 ( Z A Z S )
立体像对的前方交会
在外方位元素已知的基础上,解求地面点坐标(地面摄 影测量坐标系)
知识回顾
§ 3.10 GPS辅助空中三角测量 一、GPS坐标系统
GPS系统所用的坐标系统是WGS-84世界大 地坐标系统(World Geodetic System)。
z
o o x
y
二、 GPS系统的组成
GPS系统由空间星座(空间部分)、地面支持 系统(地面监控部分)和GPS接收机(用户部 分)。
卫星
接收机
3.9光束法双像解析摄影测量
写成:
Vx a11 a12 a13 a14 a15 V y a21 a22 a23 a24 a25 dX s dY s a16 dZ s a26 d d d a11 a12 a13 a21 a22 a23
相对——绝对定向
相对定向:同名光线对对相交必交于地面上的点。 共面方程: S1S 2 S1a1 S 2 a2 0 相对定向元素:5个 需要控制点个数:0个 绝对定向:根据像控点确定立体模型比例尺和在 地面坐标系中所处方位的过程。 控制点个数:平高控制点2个和高程控制点1个


方法
严密性
§3.10 解析法空中三角测量简 介
二、进行解析空中三角测量所必需的信息:
解析空中三角测量不仅要利用所摄目标地区的影 像所提供的摄影测量信息,还要利用确定平差 基准(即网的绝对位臵)的非摄影测量信息,从 而测定所摄影像的方位元素或未知点的物方空 间坐标。由于它不同于大地测量中的三角测量 控制网,而是要将空中摄站及影像放到加密的 整个网中,起到点的传递和构网的作用,故通 常被称为空中三角测量。
AT A AT B t AT L T T T B A B B X B L
( A AX A L)
T T
两类未知数的 法方程
N11 N 21
N12 t u1 N 22 X u2
待定
已知值:像控点大地坐标 观测值:像控点像点坐标和待定点像点坐标
X S , YS , ZS , , , 未知数:6个外方位元素 待定点地面摄影测量坐标 X , Y , Z
3.9光束法双像解析摄影测量
对共线方程线性化,有
x x x x x ( x ) dX dY dZ d s s s X s Ys Z s x x x x x d dK dX dY dZ K X Y Z y ( y ) y dX y dY y dZ y d s s s X s Ys Z s y y y y y d dK dX dY dZ K X Y Z
V1 :左像点列出的误差方程式;
V2 :右像点列出的误差方程式; t1 :左像片外方位元素组成的列矩阵;
t 2 :右像片外方位元素组成的列矩阵;
X :待求点坐标改正数组成的列矩阵;
3.9光束法双像解析摄影测量
总的误差方程式:
对于控制点来说, B 0, X 0 法方程式:
t V A B L X
能否只测少量控制点,加密出立体像对所需控制点
解析空中三角测量
第四章 解析法空中三角测量
解析空中三角测量:以像片上量测的像点坐标为依 据 ,采用一定的数学模型,用少量控制点作为平 差条件,解求加密点物方坐标的理论方法或作业过 程。
采用解析法空中三角测量,通过内业加密出每个像对所要求 的控制点用于测图。
本章小结
• 重点: • 人造立体视觉产生的条件 • 立体像对中特殊的点线面(同名像点,同 名光线,同名核线等) • 双像解析摄影测量常用的方法” • (1)后方交会-前方交会 • (2)相对定向——绝对定向 • (3)光书法平差(一步定向)
每个立体像对都需要四个控制点,若测区范围有多个 立体像对,则需要大量的地面控制点。
3.10 GPS辅助空中三角测量
GPS接收机
§ 3.10 GPS辅助空中三角测量
Navigation by satellite Timing And Ranging (NAVSTAR)/Global Position And System(GPS) 的简称。
它的含义是利用导航卫星进行授时和 测距的全球定位系统。
第三章 双像解析摄影测量
解求地面点空间位置的方法:
(1)后交——前交 (2)相对——绝对定向
(3)光束法(一步定向)
知识回顾
单张像片的后方交会(三个或三个以上地面控制点)
三个以上控制点及像点,利用中心投影构像方程,解求 外方位元素。
xf a1 ( X A X S ) b1 (YA YS ) c1 (Z A Z S ) a3 ( X A X S ) b3 (YA YS ) c3 (Z A Z S )
dX lx dY l dZ y
V A
