无凸缘圆筒件拉深工艺及倒装复合模具设计

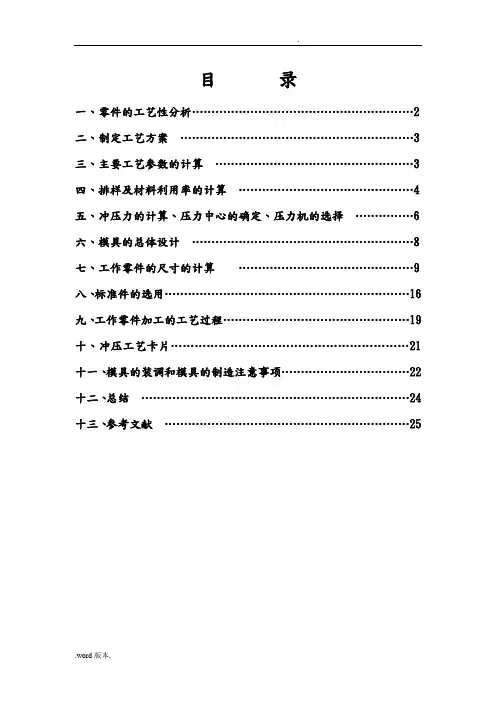

一、零件的工艺性分析 (2)

二、制定工艺方案 (3)

三、主要工艺参数的计算 (3)

四、排样及材料利用率的计算 (4)

五、冲压力的计算、压力中心的确定、压力机的选择 (6)

六、模具的总体设计 (8)

七、工作零件的尺寸的计算 (9)

八、标准件的选用 (16)

九、工作零件加工的工艺过程 (19)

十、冲压工艺卡片 (21)

十一、模具的装调和模具的制造注意事项 (22)

十二、总结 (24)

十三、参考文献 (25)

一零件的工艺性分析

零件名称：无凸缘圆筒件

生产批量：大批量

材料：10钢

材料厚度：2mm

冲裁件的工件是指从冲压工艺方面来衡量设计是否合理。一般地讲，在满足工件使用要求的条件下，能以最简单最经济的方法将工件冲制出来，就说明该工件的冲压工艺性好，否则，该工件性能就差。当然工艺性的好坏是相对的，她直接受到工厂的冲压技术水平和设备条件等因素的影响。以上要求是确定冲压件的结构，形状，尺寸等对冲裁件工艺的实用性的主要因素。根据这一要求对该零件进行工艺分析。

零件尺寸公差无要求，故按IT14级选取，利用普通冲裁方式可达到图样要求。由于该工件外形简单，形状规则，适于冲裁加工。材料为10钢，厚度为2mm.

二制定工艺方案

一般对于这样的工件，通常采用先落料，后拉深的加工方法，

采用这种方法加工的工件外观平整毛刺小产品质量高。由于该工件的生产批量为大批量生产，如果把二道工序放在一起，可以大大提高生产效率并减轻工作量，节约能源，降低成本，而且可以避免原有的加工方法中将手伸进模具中的问题，对操作者的安全很有利。，但模具结构比较复杂，送进操作不方便，加之工件尺寸偏大，则适合落料-拉深复合冲压，因此只需一副模具，尽管模具结构比较复杂，但由于零件的几何形状简单对称，模具制造并不困难。所以采用复合模生产。

三主要工艺参数的计算

1.毛坯尺寸的计算

D=2

56.072.14r

rd dh d

--+

56.0701372.12870470X X X X X --+

≈105

则毛坯的直径D=105mm

3.确定是否加修编余量

根据冲压件相对高度：4.070

==d h

＜0.5

可以不考虑加修边余量。

4.确定是否需要压边圈根据坯料相对厚度：

.1100105

2100==

X X D

t ＞1.5

式中： t-------坯料厚度（mm) 所以不需要压边圈 5.确定拉深次数

根据冲压件的相对高度（d h ）和坯料的相对厚度（100

×t

）

的大小查表确定拉深次数（D 取105）。相对高度：4.070

==d

h ；相对厚度：

.1100105

2100==

X X D

查手册可知，由于冲压件相对高度0.4小于拉深时的允许拉深相对高速0.70--0.57，则可以一次拉深成形。

四排样及材料利用率的计算

根据该冲压件的形状特征，采用单排排样，如图所示。

查《飞机钣金成形原理与工艺》表3-17可得搭边值 5.1=a 8.11=a

1.步距

a D s += 5.1105+= mm 5.106=

式中：D---平行于送料方向的冲件宽度（mm) a---两工件间的搭边值（mm)

2.条料宽度的计算 0

△

0△0△

6.108)a 2(---=+=D B

式中：△----条料宽度单向(负向)公差，

查《飞机钣金成形原理与工艺》表3-18表得△=0.7 D----冲裁件垂直于送料方向的尺寸

3.导料板件的距离

6.1083.06.1080

=+=+=b B A mm

式中：0b ----导料板与最宽条料之间的间隙，

查《飞机钣金成形原理与工艺》表3-18可得 0b =0.3

4.材料利用率的计算

板料规格的选用：2mm ×1000mm ×1500mm 计算裁料方式如下

裁成108.6mm 长1000mm 的条料，则每张板料所出零件数为 117

9×13≈]106.5

1000[

×]108.6

1500[

裁成108.6mm 长1500mm 的条料，则每张板料所出零件数为 126

14×9≈]106.5

1500[

×]108.6

1000[

经比较应采用第二种裁法

板料的利用率：

﹪100×4D

×π×n η2

总=

﹪100×1500

×1000×4105×14.3×1262

=72.6﹪

式中：n-----一张板料上冲裁件的总数目

五冲压力的计算、压力中心的确定、压力机的选择

（1）冲压力的计算

1.落料力的计算落

F =K πDt τ

=1.3×3.14×105×320×2 ≈274.31 KN

式中：t--------材料的厚度 τ-----材料的抗剪强度，

查《冲压模具简明设计手册》表2-34可得 τ=320Mpa K-----系数，一般取1.3 2.拉深力的计算

79.13

≈2×400×70×14.3×45.0πdtσ

==K F

拉

式中：K----修正系数， b

σ----强度极限，

查《飞机钣金成形原理与工艺》表3-15表可得K=0.45

查《冲压模具简明设计手册》表2-34表可得b

σ=295～430取

σ=400Mpa

3.卸料力的计算 KN

P K F 34.12≈31.274×045.0==落卸卸

4.顶件力的计算 KN

16.46≈31.274×06.0==落顶顶F K F

查《飞机钣金成形原理与工艺》表3-15可得K 取0.06

5.总压力的计算 KN

F F F F F

24.38246.1634.1213.7931.274=+++=+++=卸拉顶落总

（2）压力中心的确定

因设计为对称冲压，所以压力中心在毛坯的几何中心。

（3）压力机的选择

为安全起见防止设备超载，可按公称压力F 压

（1.6～1.8）F 总

=1.8?382.24=688KN 则根据公称压力来

选择压力机，查《冲压模具简明设计手册》表13-9可知，选择JA21-80开式双柱固定台压力机，主要技术参数如下：

公称压力 800KN

滑块行程 160mm

最大闭合高度 380mm

封闭高度的调节量 80 mm

工作台尺寸 600 mm?950 mm

模柄孔尺寸 50mm?60mm

六．模具的总体设计

（1）模具类型的选择

由冲压工艺分析可知，采用复合冲压，所以模具类型为落料-拉深复合模.

（2）定位方式的选择

因为该模具使用的是条料，所以导料采用导料板，送进步距控制采用挡料销.

（3）卸料、出件方式的选择

模具采用弹性卸料，刚性打件，并利用装在压力机工作台下的标准缓冲器提供压力，即可使顶杆推动凹模滑块向上运动将工件顶出并利用推件块将工件推出凸凹模.

（4）导向方式的选择

为了提高模具寿命和工件质量，方便安装调

整，该复合模采用后侧导柱的导向方式。

七．工作零件的尺寸计算

（1）落料凸凹模的刃口尺寸计算

查《飞机钣金成形原理与工艺》表3-3得

Z max

=0.200mm Z min

=0.160mm

查《冲压模具设计手册》表2-28得δd

=+0.030mm δp

=-0.020mm

校核d

δ + p

≤ Z max

— Z min

0.030+0.020 >0.

-0.160

0.05 > 0.04

不能满足间隙公差条件

所以凸凹模不能采用分别加工法，因此凸凹模采用配作法加工。

该工件未标注尺寸公差要求可采用自由尺寸因此

可以取公差等级IT14进行计算。

凹模磨损后变大的尺寸 A 7

.025.00

)7.05.0105

(??-=

.00

65.104+=mm

凸模刃口尺寸按凹模实际刃口尺寸配做，但要保证最小合理间隙值min

Z =0.16

先定凹模尺寸，凹模尺寸的计算为： d

0max )△(x D D

030.00

030

.0068

.71)87.05.078(++=?-=

查《冲压模具设计手册》表 2-27可得x=0.5 则凸模尺寸的计算为： ()0

min max p

n p

Z x D D

-?-=

()mm

020

.00

020

.052

.71160.07.05.072--=-?-=

（2）整体式落料凹模的轮廓尺寸的确定

1）凹模厚度的计算 H A

=kb(/15 mm)

查《飞机钣金成形原理与工艺》表3-21得k=0.2 H A

=0.2?105=21mm

取H=30 mm 2）凹模壁厚的计算 C=（1.5～2）H =（1.5～2）?30

=（45~60）mm

综合考虑取C=55mm

式中b—凹模刃口之间的最大尺寸, mm

k—系数,考虑板料厚度的影响

所以落料凹模的轮廓尺寸为: 厚度H=30 mm

长度L=200 mm 宽度B=200mm

凹模采用螺钉和销钉直接固定在凹模固定板上，凹模的刃口为直筒式，这种刃口的强度高，修磨后刃口尺寸不变，用于冲裁零件较大的模具，且模具装有顶出装置不适于下漏料模具.

3）刃壁高度

垂直于凹模平面的刃壁，其高度h0可以按下列规则计算[10]：

冲件料厚t≤3 mm，h0=6mm；

冲件料厚t>3 mm，h0=t；

所以，这里取h0=6 mm。

（3）整体式的拉深凸模轮廓尺寸的确定

根据零件的形状可以选择圆形凸摸,刃口采用平刃.凸模的固定方法采用台肩固定,凸模与凸模固定板的配合部分按过渡配合(H7/m6或H7/n6)制造。

拉深凸模的长度计算：

–––––凸模固定板的厚度

按经验公式取h

1=0.6~0.8 H

–––––凹模的厚度，mm

h——装配后，拉深凸模的端面低于落料凹模端面的高度，根据厚度大小，决定

H=3mm

综上所述查《模具设计大典》可知凸模的参数为下表所示：

凸模参数尺寸/mm

L 47

d 77

D1 87

D2 97

（4）整体式的凸凹模轮廓尺寸的确定

对于倒装复合模的壁厚最小值，对黑色金属等硬材料约为冲裁件板厚的1.5倍。

即 m=1.5t=3mm 则该凸凹模的最小壁厚为3 mm

通过校核，可以知道凸凹模壁厚有足够的强度。根据卸料橡胶和下卸料板的厚度及模具结构，可以选取凸凹模的高度为76mm,材料为HT200，其结构如上图所示。

（5）弹性元件的设计计算和卸料板的尺寸选择

为了得到平整的工件，此模具采用弹压卸料结构，使条料在落料和拉深过程始终处在一个稳定的压力作用之下，从而改善毛坯的稳定性，避免材料在切向应力的作用下起皱的可能。橡胶在这个过程中起卸料和压料的作用。

a.卸料采用橡胶作为弹性元件，按式计算橡胶的自由上高度工作

自由

）（S H

4~5.3=

式中，自由H ——橡胶的自由高度，mm

工作S ——工作行程与模具修模量或调整量（4~6mm ）之和工作S =14+2+4=20mm

则自由H =（3.5~4）?20=70~80mm 取自由H =70 mm

由式计算橡胶的装配高度为 H=(0.85~0.9) 自由H

=(0.85~0.9)?70=59.5~63mm 取 H=60mm

橡胶的断面面积，在模具装配时按模具空间的大小确定。 b.卸料板的选择

卸料板的选择是根据凸凹模的外形尺寸来确定的，即尺寸

为mm

mm mm 8200200?? （材料： HT200 数量：1）它的结构如

上图所示.

(6) 固定板的选用

将凸模或凹模按一定相对位置压入固定后，作为一个整体安装在上模座或下模座上，选用圆形固定板.

凸模固定板厚度A H h )8.0~6.0(= =(0.6~0.8)? 30 =18~24mm 所以取h=20mm

其平面尺寸与凹模的外形尺寸相同,长度L=200 mm, 宽度B=200mm,厚度h=20mm

固定板的设计应注意的问题：

a. 固定板上的凸模安装孔与凸模采用过渡配合H7/m6,凸模压装

后端面要与固定板一起磨平。

b. 固定板上下表面应磨平，并与凸模安装孔的轴线垂直。

c.固定板材料采用Q235钢制造，无需热处理淬硬。

(7) 推件装置的选择

推件装置主要有刚性推件装置和弹性推件装置两种。现在这里选择推件块做为推件装置，其工作原理是在冲压结束后上模回程时，利用压力机滑块上的打料杆，撞击上模里面的打杆与推件块，将凹模里面的工件推出，其推件力大，工作可靠。推件块的形状如上图所示。

（8）导料板的选用

查表可得导料板的厚度h=8mm

查表可得条料与侧导料板之间的间隙C=0.1mm

由此可得导料板的长度L=200mm

宽度B=52.9mm

导料板的作用主要是对条料或带料的侧向进行导向。

（9）顶件装置的选用

顶件装置主要由顶件块和顶杆组成。顶件块的形状如上图所示，

尺寸由凹模尺寸和凸凹模尺寸配作而成.顶件块在冲裁过程是在凹

模中运动的零件，对它有如下的要求：模具处于闭合状态时，其背

后有一定空间，已备修模和调整的需要，模具处于开启状态时必须

顺利复位，与凹模的配合应保证顺利滑动，不发生干涉.其外形尺寸

一般按公差与配合国家标准h8的制造，也可根据板料的厚度取适当

间隙。

八．标准件的选用

1.模架的选择

根据凹模的周界尺寸（L=200mm,B=200mm）选择模架,因此选择I

级精度的中间导柱模架2008

200-

IGB查《冲压模具标

170

2851

210

准及应用手册》表7-4得

根据I级精度的中间导柱模架2008

200-

170

IGB及实

210

2851

际情况选择上模座的尺寸为：mm

mm50

200?GB/T2851.1 (材料：HT200 数量：1)

根据I级精度的中间导柱模架2008

IGB及实

170

200-

2851

210

际情况选择下模座的尺寸为:mm

200? GB/T2855.2

mm60

（材料：HT200 数量：1 ）

注意：1.模座的上下表面平行度应达到要求，平行度公差一般为4级。

2.上下模座到导套，导柱安装孔中心距必须一致，精度一般要

求在mm

±以下；模座的导柱，导套安装孔的轴线应与模座的上下02

平面垂直，安装滑动式导柱和导套时，垂直度公差一般为4级。

3.模座的上下表面粗糙度Ra值为1.6~0.8um，在保证平行度的前提

下，可允许Ra值降低为3.2~1.6 um.

2.导柱导套的选择

根据I级精度的中间导柱模架2008

170

IGB

200-

2851

210

查《冲压模具标准及应用手册》表7-4

因此选用B型小导柱（材料：20 数量：2）

B35x210 GB/T2861.1

根据I级精度的中间导柱模架2008

200-

170

IGB

2851

210

查《冲压模具标准及应用手册》表7-4

因此选用A型导套（材料：20 数量：2）

35T

115

2861

其中导柱和导套一般采用过盈配合H7/r6分别压入下模座和上模座的安装孔中。导柱和导套之间采用H7/h6的间隙配合，其

配合间隙小于冲裁间隙。为了增加表面硬度和耐磨性，应进行表

面渗碳处理，渗碳后的淬火硬度为58~62HRC.

3. 模柄的选用

根据实际情况，查《冲压模具标准及应用手册》表7-30

表可知：选用C型凸缘式模柄（材料：Q235 数量：1）GB

50T

7646

凸缘式模柄它用3～4个螺钉紧固于上模座，模柄的凸缘与上模座的窝孔采用H7/m6的过渡配合。这种模柄多用于较大型的模具或上模座中开设推板孔的中小型模具。

4.挡料销的选用

根据冲压件的工艺性选择B型固定销（材料：45数量：1 ）GB/T7650

这种挡料销的结构简单，制造容易，广泛的用于中小型冲裁件的挡料定距；但是销钉孔离凹模刃壁较近，消弱了凹模的强度。

其结构查表可知，其中尺寸按实际的情况来确定。

5. 螺钉与销钉的选择

按模具的整体结构分布，以及紧固的的强度与刚度的需要，选用内六角圆柱头螺钉尺寸为M8?60,数量为6个，材料为45号钢。GB/T5780-2000选择圆柱销的尺寸为M10?60,材料为45号钢，数量为6个。GB/T119.1其中，销钉孔与销钉采用H7/m6的过渡配合。螺钉通过孔及其装配尺寸按实际要求来确定。

6.垫板的选用

根据上模座固定凹凸模固定板的尺寸选择垫板的尺寸为200?

?（材料：HT250 数量:1）

200

mm10

综合上所述零件的选用结果如下

项目尺寸/mm 国标材料数量

上模座50

200?GB/T2855.1 HT200 1 下模座60

200?GB/T2855.2 HT200 1 导柱B35210

?GB/T2861.1 20 2 导套43

B GB/T2861.3 20 2

115

35?

模柄80

C GB/T7646.1 Q235 1

50?

导料销B20?20 GB/T7650 45 1

螺钉M8 GB/T5780-2000 45 10

销钉M10 GB/T119.1 45 4

垫板200

200?HT250 2 九.工作零件加工的工艺过程

凸凹模的加工工艺过程

工序号工序名称工序内容工序简图

1 下料mm

200?

mm90

2 锻造将毛坯锻成圆棒

210?

mm85

3 热处理退火（消掉锻后残余内应力，

降低硬度）

4 车削按图车削外形

5 热处理调质

6 磨端面工作端留单边余量0.3

7 钳工划线划出各孔位置线

7 加工螺钉孔、销钉孔

按各划线位置利用铣床加工

螺钉孔、销钉孔

8 车削按零件图车削外、内形， 78.68Φ、57.104Φ、34

Φ留单边余量0.3，其余车至

尺寸

热处理

按热处理工艺，淬火回火达

到58~62HRC

磨削

精磨内、外圆、端面直尺寸，

保证端面与轴线垂直

11 钳工精修全面达到设计要求

12 检验

按图检验

凸模的加工工艺过程

工序号工序名称工序内容工序简图

1 备料

备制尺寸为mm mm 60100?Φ

锻造将毛坯锻成圆棒mm mm 5590?Φ

3 热处理退火（消掉锻后残余内

应力，降低硬度）

4 车削按图车削外形

5 热处理调质

6 磨端面工作端留单边余量0.3

7 钳工划

线

划刃口轮廓线

铣型面按线铣刃口型面留单边

余量

落料冲孔复合模设计
