简述地质填图在煤田地质勘探中的重要性
地质填图工作总结
地质填图工作总结引言概述：地质填图是地质工作中重要的一环，通过对地质现象和地质要素进行准确的描述和记录，可以为地质研究和资源勘探提供重要的依据。
本文将对地质填图工作进行总结，包括工作内容、方法和技巧、遇到的问题及解决方法等方面进行详细阐述。
正文内容：1. 工作内容1.1 地质填图的定义和目的1.2 填图的基本要素和要求1.3 地质填图的主要内容和分类1.4 地质填图的数据来源和处理方法1.5 地质填图与其他地质工作的关系和重要性2. 方法和技巧2.1 地质填图的基本流程和步骤2.2 地质填图的调查和观测方法2.3 地质填图中的地质测量和定位技术2.4 地质填图中的地质解译和标注技巧2.5 地质填图中的数据处理和制图技术3. 遇到的问题及解决方法3.1 地质填图中的地质现象复杂多样导致的问题3.2 地质填图中的数据不准确或缺失导致的问题3.3 地质填图中的地质解译和标注错误导致的问题3.4 地质填图中的地质测量和定位困难导致的问题3.5 地质填图中的数据处理和制图技术问题4. 总结4.1 地质填图工作的重要性和意义4.2 地质填图工作的优点和不足4.3 地质填图工作的发展趋势和前景总结：地质填图工作是地质工作中不可或缺的一环，通过对地质现象和地质要素进行准确的描述和记录，可以为地质研究和资源勘探提供重要的依据。
在地质填图工作中，我们需要熟练掌握填图的基本要素和要求，灵活运用各种方法和技巧，解决遇到的问题，并不断提升数据处理和制图技术。
地质填图工作的发展趋势是借助先进的技术手段，提高填图的效率和准确性，以更好地为地质研究和资源勘探服务。
数字地质填图在区域地质矿产调查工作的作用分析
数字地质填图在区域地质矿产调查工作的作用分析目前我国对区域进行地质调查的主要方法是采用数字地质填图，本文对当今区域地质矿产调查工作的实际状况为出发点，阐述了数字地质填图在区域地质矿产调查中的主要作用，为地质调查填图的发展提供了意见与措施。
旨在进一步促进数字地质填图在区域地质矿产调查工作的发展。
标签：数字地质填图区域地质矿产调查工作在地质工作中，最具有综合性的工作便是进行区域地质调查工作，是开展后期地质工作的基础。
区域地质调查工作的程度直接能影响一个国家地质科技水平的高低，影响国家的资源勘查和经济建设。
因此，在进行区域地质调查时，要将通过观测到的信息进行记录，然后根据资料进行分析。
计算机技术的不断发展，使各行各业越来越重视数字化信息技术的应用，也带动了其行业快速地发展，促进了社会经济。
数字化地质填图技术的应用方便了地质矿产的调查工作，在地质矿产的调查中主要应用了数字地质填图技术，已成为现代区域地质矿产调查工作未来发展的趋势。
1数字地质填图技术数字地质填图技术包含的内容较广，主要包括计算机、GPS以及RS等技术，在数字地质填图技术中包含了数据的收集和整理一直到图件的输出整个过程，在这整个过程中实现数字化技术。
数字地质填图技术比传统的地质填图技术存在较多的优势，比如将以往地质调查的资料进行整理，可以便于调查人员结合历史的信息对区域地质进行分析和观察。
如此一来，便提高了调查工作人员对区域地质信息更为客观和准确的掌握，加大区域地质调查工作的深度和广度，使数字地质填图的结果符合现实的条件。
当今使用的数字地质填图技术运用的是最为先进的科学技术，取代了传统的手工劳作，将复杂的手工操作进行了简化。
在施工工作的观察中，对图文等信息进行采集和管理，提高了观察范围以及标注的精准度。
有效地保障了地质矿产的开采和分析的效率。
在区域地质调查中应用数字地质填图技术前，要对数据资源进行收集和准备工作。
对地质资料的收集包括观察矿产的类型，并收集地形图的数据。
对地质填图工作的认识和体会
对地质填图工作的认识和体会地质填图工作是煤田地质勘查工作中的一项重要的、综合性的基础工作。
是将矿区或井田范围内的地面地质信息，按一定比例和图式填绘在地形图上或平面图上，形成地形地质图或平面地质图。
有的也将水文地质、工程地质和环境地质信息都填绘在地形图上，形成综合性的地形地质、水文地质、工程地质、环境地质图。
该图是煤炭工业建设远景规划、矿区总体发展规划、矿井初步设计提供的必要的地质资料。
煤田地质勘查工作一般可分为预查（找煤）、普查、详查、勘探四个阶段。
各阶段开展的地质填图工作的项目大同小异利用价值却不一样。
一般来说，预查、普查是为煤炭工业建设远景规划提供依据，地质填图的比例尺为1：2.5万～1：5万，甚至1：20万（区测）资料均可；详查则是为矿区总体发展规划，矿井的初步设计提供地质依据，地质填图的比例尺为1：5千～1：1万；勘探成果则是为矿井建设、可行性研究和矿井初步设计提供地质资料。
勘探一般以井田为单位进行，地质填图的比例尺一般为1：2千～1：5千。
各阶段的要求和要达到的地质研究程度也不一样。
详见中华人民共和国国土资源部发布的DZ/T0215-2002《煤、泥炭地质勘查规范》。
总之，地质填图工作是一项科学性较强的工作，涉及的学科较多，如地球物理学、普通地质学、构造地质学、工程地质学、地形地貌学、古生物地史学、岩矿学、煤田地质学、测量学、地质制图学等。
地质填图也是一项实践性很强的工作，是体力和脑力相结合、野外与室内并重的工作。
作为一个合格的地质工作者必须能胜任地质填图工作，从地质填图工作中，得到锻炼和提高。
对此项工作绝不可漠然置之，等同一般来对待。
下面谈一下地质填图工作的基本要求及方法：一、室内准备工作常言道磨刀不误砍柴功，工欲善其事，必先利其器。
必要的准备是不能少的。
首先是做好室内的物质准备工作，如罗盘、GPS、野外地质包、放大镜、地质锤、卷尺、稀盐酸瓶（13%）、文具、记录手册（或卡片）、通讯工具、照录相器材、标本袋等物件（最好每人必备）。
地质填图讲课
c 侵入岩区：岩石的颜色和风化色、岩石的结构、构造、矿物成分及 百分含量，矿物结构特征：先描述主要矿物，然后描述次要矿物，再描 述副矿物。 单元之间或侵入体的内外接触带要记录接触的性质和类型及产状。 2、记录格式 （1） 点号； （2） 位置； （3） 点性； （4） 地质描述 a 岩性：岩石名称、颜色、结构构造、矿物成分，岩层的组合特征， 地层产状等。 b 构造：产状、规模、形态及其控矿作用；分布规律、断层性质等。 c 矿化及矿产特征（矿石矿物、脉石矿物的含量等）。 d 围岩蚀变特征，蚀变范围，矿体与围岩关系等。 e 样品：编号、岩性、位置。 f 素描图、照片、信手剖面等。
2、填图总结文字提纲
a 概况
目的任务、交通位置和自然地理、以往地质工作评述、完 成实物工作量等。 b 工作方法及质量评述 c 测区地质 矿床（点）特征等。 d 结语 主要成果、存在问题、进一步工作建议等。
地层（含火山碎屑岩）、构造、变质岩、岩浆岩、围岩蚀变、
四、地质观测点的布设和测定
地质观测点的布设应遵循三个原则：
A 点位的布置以能有效地控制各种地质界线和地质要素为原则。
B 在地层分界线上、不同岩石接触处、岩相变化处、构造点、 蚀变带、矿化及矿点、重要化石点、标志层、代表性产状要素测量 点、取样点、山地工程以及其它有意义的地质现象观测部位，必须 布设地质观测点。
六、地质观测研究程度及精度要求
1、地质观测研究程度 a 搞清矿区的地层层序及分布、分层标准（以实测剖面为基础）。 在“段”的基础上，一般应按岩性细分至层。具有填图意义的最小 岩石（层）单位都需填制。矿体（层）、标志层及对找矿有意义的 地层单位，如果在图上小于1毫米时，应扩大表示。 不同变质岩相带与地层单位应分别以不同界线和不同图例表示。 b 搞清矿区各种主要构造类型的性质及产状，特别要详细研究矿 区导矿、控矿及容矿构造，并查明其性质、序次及产状要素。查明 后期构造对矿体的破坏作用及破坏程度。 c 搞清矿体、矿化带、蚀变带的分布及其相互关系，查明其形状、 产状和规模，查明蚀变带的分带情况；对预期有工业意义的矿化现 象，进行检查了解，提出概略的品位参数 。
分析数字地质填图在区域地质矿产调查工作中的作用
分析数字地质填图在区域地质矿产调查工作中的作用程建军;马永胜【摘要】改革开放以来,我国的社会经济已经连续四十年保持着中高速的发展,在这样的背景下,我国对能源的需求数量越来越高.虽然我国地大物博,物产丰富,但随着社会经济的发展,我国的各种资源逐渐呈现出匮乏的状态,因此,加快区域地质矿产调查工作就显得尤为必要了.在对区域地质矿产进行调查的过程中,利用数字地质填图的方式,能降低调查工作的难度,加快调查工作的进程.接下来,本文就详细阐述数字地质填图在区域地质矿产调查工作中的作用和现状,在此基础上对其未来发展的趋势进行了展望.【期刊名称】《世界有色金属》【年(卷),期】2018(000)024【总页数】2页(P117-118)【关键词】数字地质填图;区域地质矿产;调查工作;作用【作者】程建军;马永胜【作者单位】甘肃省地质矿产勘查开发局第二地质矿产勘查院,甘肃兰州 730020;甘肃省地质矿产勘查开发局第二地质矿产勘查院,甘肃兰州 730020【正文语种】中文【中图分类】P628随着我国社会经济的快速发展，矿产和能源的消耗量越来越大，需求量也是与日俱增。
因此，加快区域地质矿产调查工作十分必要。
地质矿产调查工作，基本上都是在野外进行实地勘查、观测并进行分析研究[1，2]。
随着科学技术的发展，采用数字地质填图技术，不仅能满足传统地质矿产调查的工作需求，同时还能为复杂地质、复杂天气情况下的区域矿产勘测工作提供相应的规范和标准，从而降低了调查工作的难度，加快调查工作的进程。
因此，数字地质填图在区域地质矿产调查工作中具有极其重要的作用和意义。
1 数字地质填图概述所谓的数字地质填图，其实就是采用现代化的科学技术手段，对传统的地质填图工作进行现代化、数字化的操作，使这项工作变得更加高效、便捷和准确。
具体的说，数字地质填图就是把区域地质矿产调查工作中的数据采集、存储、处理、分析和结果呈现等方面的操作，尽可能的借助现代化的勘探技术、计算机技术、信息技术、网络技术以及建模技术进行优化，降低矿产勘查工作的难度[3]。
数字地质填图在矿产调查中的作用
数字地质填图在矿产调查中的作用王建康（四川省地质矿产勘查开发局二零七地质队，四川乐山614000）摘要：：数字地质填图近年来广泛应用于矿产调查，其在矿产调查工作中的作用日益凸显。
本文分析了数字地质填图的特点，探讨了我国矿产调查数字化现状，重点分析了数字地质填图在矿产调查中的应用和作用，进一步明确数字地质填图的重要地位，促进其更广范围的应用于实践。
关键词：数字地质填图；矿产调查；应用目前，我国已经进入了数字化的信息时代，数字技术、信息技术在各行各业中应用越来越多，带动了各领域的飞速发展，为我国社会经济发展发挥巨大的作用。
数字地质填图技术在矿产调查中的应用不仅提升了工作效率和质量，也引发了一次技术性变革。
1 数字地质填图的特点数字地质填图是由国家地质调查局研究和开发的一种野外地质信息采集、贮存、传输的系统。
其涵盖的范围和领域极其广泛，包括计算机、GPS、GIS、RS等，它们是数字地质填图系统工作的基础。
除了适应于野外地质调查工作外，数字地质填图系统还能对图形、图件等形式的数据进行转换，具备较高的数据处理能力，确保了数据转换与处理的数字化。
从整体上看，数字地质填图具有以下几个方面的特点：（1）数字地质填图与传统技术相比，虽然数字化程度更高，但在实际应用中工作人员很容易掌握，所以数字地质填图系统具有应用简单方便的特点。
（2）在地质调查中，数字地质填图对信息数据的整理简单、灵活，没有复杂的处理程序，适合野外工作。
（3）数字地质填图系统采用了高新技术，用现代化工具代替了传统工具，提高了工作效率和工作质量。
特别是其可以实现图片、图文等数据的转换，为信息获取、采集、处理等工作提供了便利。
（4）数字地质填图技术在野外矿产调查实际应用中，可以很精准地掌握、控制观察范围和标注，保证了信息采集的真实性和调查数据的准确性。
同时，对相关的矿产信息进行高效分析，确保数据准确。
2 当前我国矿产调查数字化现状我国的数字地质填图技术发展较晚，20世纪末才发展并应用。
浅谈数字填图技术在煤炭地质勘查中的应用
历 史的舞 台。数 字填图技 术能有效填补野外地质填 图技术 留下的 空 白，进一 步迎合 时代 的发展需求 ，为煤炭地质勘查工作提供便利 ． 使其 获得 的数据 更精 准、 更有效。 本文 简述 了数 字填 图系统 的概念 ， 阐释 了数 字填图的定义及该 系统的主要作用特点 ，详 细阐述 了数 字 填 图技 术在 煤炭地质勘查各具体阶段的 实际应用 ，希望 能为煤炭地 质勘 查工作提供 必要 的技 术支持 。
的岩层 构造、 岩石属性等 内容建立起补缺字典数据 库， 并统一格式 、 统一记录结构，以规 范合理 的内容 为地质勘测人员提供帮助 。 ２ ． ２路线及地质条件勘 测阶段 ２ ． ２ ． １地质点 （ Ｐ ｏ ｉ ｎ ｔ ）过程
地质点记录过程要求要详细、全面、精确。野 外煤炭地质勘 查 工作的调查线路若需经过地质界线、存在 重要地质 现象等 地区时， 应该用全球卫星定位系统予 以定位，然后观 察核对 该点周 边地形特 征是否与Ｇ Ｐ Ｓ 显示位置重合，最后按照地质点类型 ， 运用 数字化 记录 手段将字 图样式标注在精确位置后 。 ２ ． ２ ． ２ 点间路线 （ Ｒ ｏ ｕ ｔ ｉ ｎ ｇ ）过程 点间路线过程要求着重突显 出调查路线沿途地质变化状况 。地 质人 员在沿着调查路线行进时 ，若发现某地出现较为明显的地质体 变化则应该重 点关注 。在记录过程 中，一定要按照地质实体的具体 变化 内容进行分段叙述 ，并 以此为基础在数字地形 图中建立起分段 空间实体，为后续工作提供必要 的依据 。 ２ ． ２ ． ３界线 （ Ｂ ｏ ｕ ｎ ｄ ａ ｒ ｙ ）过程 地质技术人员在 对地质 体分布特 点与勘查 区的实 际地形地貌进 行调查分析时，应详细记录下地质 界线左右两侧 的地层单位 ，清晰 表述地质体的实际接触关系特 征。 ２ ． ３调查数据分类整合阶段 ２ ． ３ ． １室内数字填图技术整理 野外采集 的原始数据资料需进行室内数字填图技术 整理 ，进一
地质填图工作总结
地质填图工作总结一、背景介绍地质填图是地质调查工作中的重要环节，通过对地质实地观察和数据收集，绘制出地质填图图件，为地质研究和资源勘探提供基础数据。
本文将对近期进行的地质填图工作进行总结，包括填图范围、填图方法、填图过程中遇到的问题及解决方案等内容。
二、填图范围本次地质填图工作主要涵盖了某地区的三个矿区，总面积约为500平方公里。
填图范围包括了地质构造、岩性分布、矿产资源等方面的内容。
三、填图方法1. 实地观察：通过对地质地貌的实地观察，了解地质构造、岩性特征等情况，并进行记录。
2. 采样分析：对不同地质单元进行采样，进行室内分析，获取岩性、矿物组成等数据。
3. 遥感影像分析：利用遥感影像，对填图区域进行解译，获取地形地貌、植被覆盖等信息。
4. 数据整理与绘图：将实地观察、采样分析和遥感影像分析的数据进行整理，并利用地理信息系统软件进行绘图。
四、填图过程中遇到的问题及解决方案1. 地形复杂：填图区域地形复杂，存在大量的山地和河流，导致实地观察困难。
解决方案：利用遥感影像进行解译，结合实地采样分析，尽可能准确地获取地质信息。
2. 数据不完整：部分填图区域的数据不完整，缺乏详细的地质调查资料。
解决方案：通过与相关单位合作，获取相关资料，并进行数据整理和补充。
3. 岩性复杂：填图区域岩性种类繁多，存在岩性转换带。
解决方案：采用逐地质单元填图的方法，将岩性转换带进行细分，提高填图精度。
4. 数据处理困难：大量的采样数据需要进行处理和分析，工作量较大。
解决方案：利用地理信息系统软件，进行数据的快速处理和分析，提高工作效率。
五、填图结果经过团队的共同努力，完成了地质填图工作。
填图结果包括了地质构造图、岩性分布图、矿产资源分布图等内容。
填图结果将为后续的地质研究和资源勘探提供重要的基础数据。
六、工作总结本次地质填图工作涉及的范围较大，工作量较大，但通过团队的协作和科学的方法，顺利完成了任务。
在填图过程中，我们遇到了一些问题，但通过合理的解决方案，成功克服了困难。
浅谈数字测量图在煤矿地质工作中的重要作用
浅谈数字测量图在煤矿地质工作中的重要作用摘要：煤矿地质测量是一项关系矿山安全生产的重要基础性工作。
文章阐述了地质测量工作的重要性和地质测量方法与任务，并且对地质测量的成果数字测量图在煤矿工作中的应用及其应用特点做出了总结。
关键词：数字测量工作图；煤矿；地质一、数字测量图的主要优点（1）具有很高的精确度。
数字测量图将手工或者仪器测量之后的煤矿数据，通过电脑软件处理绘制成图。
通过该方式绘制的数字测量图，不仅精确度高而且非常标准，同时由于测量仪器的科技化水平日益提升，数字测量图的精度也愈来愈高。
（2）具有显著的数字化特性。
数字测量图具备图纸特定含义的文字、數字以及符号等各种数据信息，在储存、传输以及处理的时候非常便捷。
此外，在使用过程中，能够利用软件在电脑上自动获得点位坐标、两点之间的距离、方位及面积等几何参数。
（3）资料有很强的兼容性。
使用数字测量图时，计算机辅助设计CAD，地理信息系统GIS等建库等软件都可以依软件的特性，对数字测量图进行有效处理，以便绘制以及提取不同需要的专题图，比如地质图、地形图以及工程布置图等等，还可能够对局部进行修测以及更新。
二、地质测量及测量方法（1）煤矿广泛应用的地质测量是以测量学为技术支撑的，测量学是一种通过对地球表面及地理空间位置的相关信息进行现场无数据测量采集、后期技术加工处理，以及测量成果管理、更新和利用的一门学科。
测量学包括很多门类，其中与煤矿地质测量相近的有普通测量学、大地测量学、工程测量学、地形测量学等。
（2）普通测量学是测量学的基础，主要是研究地球表面小范围测绘的基本理论、技术和方法，其忽略地球曲率的影响，将地球局部表面看做平面看待。
大地测量学是关于地球存在的大小、形状、重力场，地球运动及其表面点几何位置发生变化的理论研究的学科。
工程测量学是研究包括工业建设、铁路、公路、桥梁、隧道、水利工程等各种工程，在规划设计、施工建设和运营管理阶段所进行的相关测量工作的学科。
数字地质填图在区域地质矿产调查工作中的作用探究
2019.15科学技术创新-59-数字地质填图在区域地质矿产调查工作中的作用探究刘学生(吉林省地质调查院，吉林长春130000)摘要:数字地质填图技术在区域地质矿产地质调查工作中的有效落实，一方面能够为野外地质调查工作的开展提供更完善的数据管控平台，并能够更迅速的处理数据内容；另一方面，凭借数字化技术的应用，也更便于细化地质调查资料内容，使区域地质的确切状况得以了解。
本文基于数字地质填图技术的作用张开分析，在明确现状与发展趋势同时,期望为后续数字地质填图技术的应用提供良好参照。
关键词:数字地质填图；区域地质;矿产调查；作用分析中图分类号：P624文献标识码：A文章编号：2096-4390(2019)15-0059-02随着我国经济体制的不断完善，网络信息化与数字化等技术的水准也在不断提升，甚至有较多地技术已经广泛应用于各个行业,使得各行业产能与经济水准得到了极大的改善。
其中,上述技术在地质矿产调查中的应用，极大增强了地质填图工作的效率，同时也增强了填图精度的可控性。
因此,为确保地质调查质量得以保障，理应对数字地质填图技术给予重视。
1数字地质填图技术概述数字地质填图技术是基于GPS、GIS、RS及计算机等技术演变而来的数字化影像处理技术，在此类技术应用期间,借助野外地质数据的采集与整理，数据处理与分析,计算机成图及影像输岀等操作环节，能够使区域地质勘探调查资料更加全面且详细，并能够为后续矿产勘探或地籍数据处理等工作提供充分的资料。
在数字地质填图技术应用期间，与传统的填图数据处理措施在理念上并无明显的差异性，只是在操作方法与技术水准方面产生了变化,但是对于实际操作的影响很小，因此数字地质填图技术极易被地质调查部门接受,并且造操作方面不存在阻碍.如此极大避免了操作偏差引起数据误差问题，使整体野外地质调查工作的开展流程可控性增强。
其次，借助网络信息化平台,数据库的构建能够极大扩充地质调查资料的容量，并将资料存储至移动端内,以便地质调查人员能够随时查看区域地质内容，并将其中的关键信息和数据提取出来应用至后续地质勘察工作中，如此既有效免去了传统地质填图环节流程的繁琐性，同时凭借填图设备的先进性,也有效降低了数据采集与填图工作的难度，使生成图像的效率更快，同时图像精度与清晰度也更高,能够为后续矿产勘探等工作的开展奠定更扎实的影像基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述地质填图在煤田地质勘探中的重要性
摘要：煤田地质填图工作是实际观察和收集地表出露的各种地质信息和地质现象的一项重要的基础性工作。
本文主要探讨了地质填图及在煤田地质勘探中的重要性和地质填图工作的三个阶段。
关键词：地质填图；煤田地质勘探；重要性
大多数20世纪下半叶建立的矿山资源已近枯竭或出现了资源危机，都需要寻找接续资源。
在我国的经济发展的过程中，煤炭行业占据着十分重要的地位。
煤炭地质勘探是煤炭工业健康发展的前提，服务于整个煤炭工业。
随着我国国民经济的不断发展，涌现出了新的能源，煤炭的竞争力受到了一定的威胁。
因此，要保持煤炭持久的市场竞争力，就必须继续开展煤田地质勘探工作，同时不断更新煤田地质勘探技术。
煤田地质勘探的主要任务是查明矿床范围内矿体的分布特征、地质构造特征、形状以及产状；查明矿石的质量；计算矿石储量或金属储量；查明矿床开采技术条件以及水文地质条件；查明矿区自然、经济情况等煤炭资源资料。
煤田地质勘探是研究煤层形成与分布的地质条件、赋存规律、煤层变化特征和研究煤层最有成效的勘察理论与方法，其中包括煤田普查和煤田勘探。
煤田勘探是在煤田普查的基础上，对已经初步确定的具有工业远景的矿床，在矿山设计建设之前，或开采过程中为确切查明煤层的工业价值或保证矿山的持续生产而进行的地质、技术、经济调查研究工作。

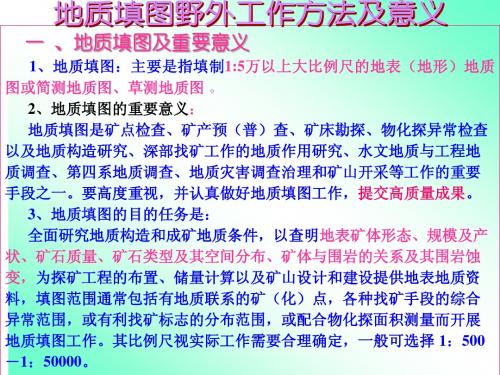

1 地质填图及在煤田地质勘探中的重要性
地质填图又称地质测量与地质制图，它是系统进行地质调查，收集各种实际地质资料，编制地质图件和地质报告的全部工作。
地质填图是与社会经济发展密切相关的基础性和应用性地质工作。
地质填图的工作程度和成果应用，一直是衡量一个国家地质工作水平的重要客观标志之一。
从世界各国地调机构的发展演变来看，地质填图是维系机构生存与发展的最重要、最基础的工作任务，其核心地位毋庸置疑。
地质填图是矿产普查与煤田地质勘探的一项基础性的工作，也是一种有效的技术手段。
它是利用地质勘探方法，在含矿地区进行全面的地表地质研究，调查含煤田的地层、构造、煤层、煤质及其他矿产情况，为以后的地质工作指出方向。
地质填图的主要成果是编制地质图、地质剖面图、地层与含煤地层柱状图等，作为矿产资源普查与煤田地质勘探各阶段编制设计的依据。
在煤田地质勘探的各个阶段提出的地质任务与要求有所不同。
因其地质构造的复杂程度和地形条件不同，地质填图的比例尺大小相应地也有差异。
采用的比例尺分为：小比例尺、中比例尺和大比例尺等三种类型。
各种类型的地质研究精度和内容有较大的差异。
有条件的矿区都要开展航空地质填图，并要积极运用遥感方法配合地质填图。
2地质填图工作的实施
煤田地质填图工作是实际观察和收集地表出露的各种地质信息和地质现象的一项重要的基础性工作。
煤田地质填图就是按一定的比例尺及统一的技术要求，将各种地质体及有关地质现象填绘于地理底图之上，从而形成地质图，为地层层序、岩石、构造、煤层赋存特征及地表地质规律进行研究，为相应阶段的煤炭地质勘探提供基础地面地质资料。
煤田地质填图工作可分为填图前准备工作、野外地质填图工作、室内填图资料整理工作等三个阶段。
2.1 图前准备工作
2.1.1 填图材料的准备
在进行煤田地质填图前，要由地质部门准备好地形手图及清图、适合地质填图的各种空白表格、水样桶、样品袋、送样清单及取样标签等材料。
并给填图人员配备以下工具：地质包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、基点木（竹）桩、测绳、温度计、手电等。
2.1.2 填图人员的准备
填图小组人员要以技术熟练、业务水平高为标准。
为了统一认识，统一标准，必须在野外工作开展前对所有技术人员进行技术培训，认真学习现行的有关煤炭行业填图工作的规范、规程、技术要求等，并组织填图人员观摩、熟悉填图方法，强化认识，使填图工作有一个较高的起点。
2.1.3 填图工作标准的准备
煤田地质填图工作的执行标准有：《煤田地质填图规程》（DZ/TO175-1997）、《煤田水文地质测绘规程》（原煤炭工业部，1980年）、《煤炭资源地质勘探地表水、地下水长期观测及水样采取规程》（原煤炭工业部，1980年）、《矿区水文地质工程地质勘探规范》（GB12719-91）在全面执行以上规程、规范的基础上，填图小组要以煤田地质局制定的全面系统的煤田地质填图技术工作要求为标准，统一工作程序。
2.2 野外地质填图工作
煤田地质填图是利用相同或大于填图比例尺的地形图在规定范围内布置一定数量的地质观察路线和观察点来进行工作的。
2.2.1 地质填图工作基本方法
2.2.1.1一般程序
收集资料-地质踏勘-剖面测量、正确划分填图单元-剖面地质小结-开展正式填图工作。
2.2.1.2基本方法
地质填图过程中，沿着一定的地质观测路线进行地质观测。
地质填图方法视比例尺不同，主要有追索法和穿越法。
（1）穿越法：即横穿走向法。
观测路线大致垂直主要构造线延伸方向或者大致垂直主要地质界线方向，以其路线最短，穿越地质现象最多，观测内容最全，为中小比例尺地质填图常用方法，运用这种方法便于利用信手剖面了解地层和构造的变化情况，填绘较多地质界线，容易查明较大的地质构造。
（2）追索法：即顺层追索法。
观测路线沿主要地质界线布置。
如果在实际工作中同时追索2～3条地质界线，这种大致沿走向呈S的路线又叫正弦曲线法，运用这种方法便于查明地层、构造的走向延伸情况和岩性岩相、厚度变化情况，所填地质图的界线比较准确，但观测路线上所见地质界线比较单一，难以作横向对比，填图工作量大，因此，这种方法主要用于标志层、矿层、侵入体接触界线及主要断层线的追索，为大比例尺地质填图常用方法。
（3）综合路线：将穿越路线和追索路线结合使用的方法。
1:5万～1:1万比例尺地质填图时，原则上采用穿越法辅以少量追索法，即地质观察路线垂直（或斜交）于主要岩层及构造线方向进行，但对重点研究对象，如标志层、含矿层、矿体露头、化石层、重要岩浆岩体及构造线等，则作追索性的布置。
1:5千～1:5百比例尺地质填图时，原则上采用追索法，地质简单区可辅以少量穿越法。
2.2.2 地质观测点的布设和测定
观测点按其类型可分为基本地质观测点、控制观测点、特殊地质意义观测点。
基本地质观测点是指布置在地层分界线、标志层界线、不整合接触线等露头之上的观测点，是地质填图中数量最多、观察最详、记录最全的地质点。
控制观测点仅用于基本观测点点距过稀（时的辅助观察，多用于岩性控制点。
特殊地质意义的地质观察点用于矿化点、地貌点、水文点及第四纪界线点，以及其他特殊地质现象点。
（1）目测法定点：利用地形、地物及地貌特征，用目测直接将地质观察点的实际位置标定在图上。
（2）后方交会定点法：测量人员站在观测点上，用罗盘测量地形图上已知的控制点（山峰、高地、村庄、桥梁、道路交叉点等）的方位进行交会，交点即为该观测点在地形图上的位置。
注意，尽量利用两个以上的已知点进行交会，且两点交会所成夹角不应小于30 ，最好在45左右。
（3）GPS 定点法：用手持GPS直接将直角坐标（X，Y）值标在地形图上。
重要的观测点，如主要的地质构造、含矿层、矿体露头等则需用仪器法测定（高精度GPS 亦可）。
