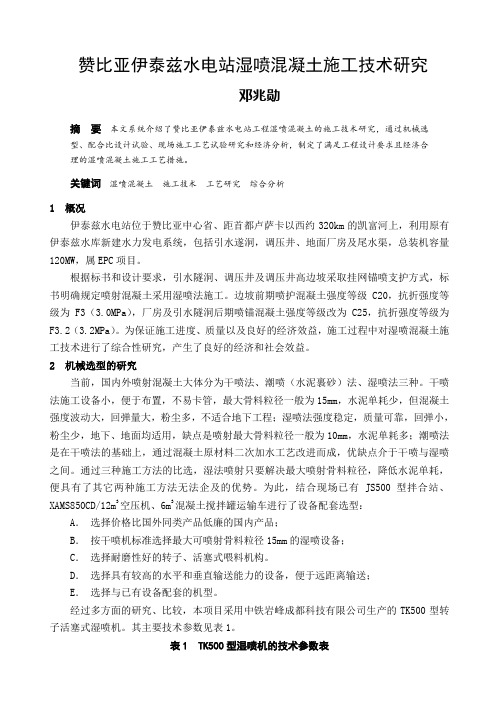

赞比亚伊泰兹水电站湿喷混凝土施工技术研究

赞比亚伊泰兹水电站湿喷混凝土施工技术研究

赞比亚伊泰兹水电站湿喷混凝土施工技术研究邓兆勋摘要本文系统介绍了赞比亚伊泰兹水电站工程湿喷混凝土的施工技术研究,通过机械选型、配合比设计试验、现场施工工艺试验研究和经济分析,制定了满足工程设计要求且经济合理的湿喷混凝土施工工艺措施。

关键词湿喷混凝土施工技术工艺研究综合分析1 概况伊泰兹水电站位于赞比亚中心省、距首都卢萨卡以西约320km的凯富河上,利用原有伊泰兹水库新建水力发电系统,包括引水遂洞,调压井、地面厂房及尾水渠,总装机容量120MW,属EPC项目。

根据标书和设计要求,引水隧洞、调压井及调压井高边坡采取挂网锚喷支护方式,标书明确规定喷射混凝土采用湿喷法施工。

边坡前期喷护混凝土强度等级C20,抗折强度等级为F3(3.0MPa),厂房及引水隧洞后期喷锚混凝土强度等级改为C25,抗折强度等级为F3.2(3.2MPa)。

为保证施工进度、质量以及良好的经济效益,施工过程中对湿喷混凝土施工技术进行了综合性研究,产生了良好的经济和社会效益。

2 机械选型的研究当前,国内外喷射混凝土大体分为干喷法、潮喷(水泥裹砂)法、湿喷法三种。

干喷法施工设备小,便于布置,不易卡管,最大骨料粒径一般为15mm,水泥单耗少,但混凝土强度波动大,回弹量大,粉尘多,不适合地下工程;湿喷法强度稳定,质量可靠,回弹小,粉尘少,地下、地面均适用,缺点是喷射最大骨料粒径一般为10mm,水泥单耗多;潮喷法是在干喷法的基础上,通过混凝土原材料二次加水工艺改进而成,优缺点介于干喷与湿喷之间。

通过三种施工方法的比选,湿法喷射只要解决最大喷射骨料粒径,降低水泥单耗,便具有了其它两种施工方法无法企及的优势。

为此,结合现场已有JS500型拌合站、XAMS850CD/12m3空压机、6m3混凝土搅拌罐运输车进行了设备配套选型:A.选择价格比国外同类产品低廉的国内产品;B.按干喷机标准选择最大可喷射骨料粒径15mm的湿喷设备;C.选择耐磨性好的转子、活塞式喂料机构。

煤矿高强混凝土湿喷成套技术研究与应用

煤矿高强混凝土湿喷成套技术研究与应用

煤矿高强混凝土湿喷成套技术研究与应用
柴贵生
【期刊名称】《山西煤炭》
【年(卷),期】2010(30)5
【摘要】煤矿高强混凝土湿喷技术是现代化煤矿安全、理想、新型的强化支护技术,通过对干喷法和湿喷法的比较分析,得出湿喷法的市场经济价值定将随其应用推广获得更大实现.
【总页数】3页(P46-48)
【作者】柴贵生
【作者单位】同煤集团煤炭运销总公司,山西,大同,037003
【正文语种】中文
【中图分类】TD352+.5
【相关文献】
1.巴斯夫美固MP325注浆材料及成套湿喷支护技术在小纪汗煤矿副斜井大面积淋水巷道的配套应用 [J], 刘建林
2.试论煤矿粉尘成套防治技术研究与应用 [J], 赵文金
3.煤矿粉尘成套防治技术研究与应用 [J], 江山;王保军
4.煤矿粉尘成套防治技术研究与应用 [J], 王金宝;付京斌;曹磊;姬玉成
5.湿喷砼技术及成套装备研究 [J], 王利栋
因版权原因,仅展示原文概要,查看原文内容请购买。

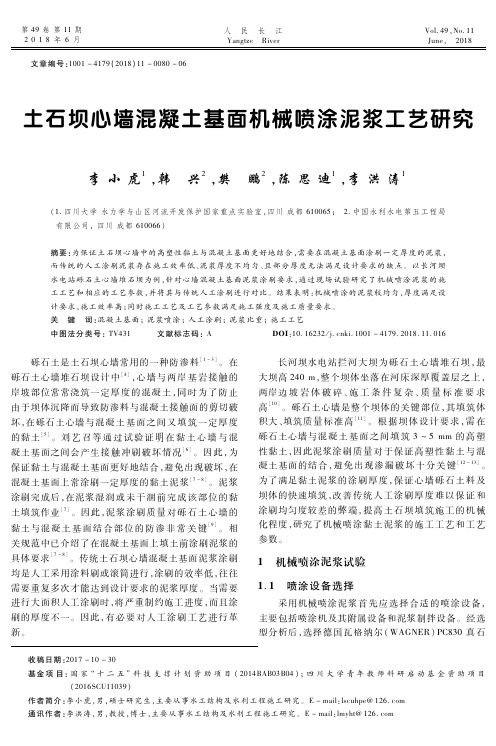

土石坝心墙混凝土基面机械喷涂泥浆工艺研究

土石坝心墙混凝土基面机械喷涂泥浆工艺研究

DOI:10.16232/j.cnki.1001-4179.2018.11.016
砾石土是土石坝心墙常用的一 种 防 渗 料 。 [1-3] 在 砾石土心墙堆石坝 设 计 中 [4],心 墙 与 两 岸 基 岩 接 触 的 岸坡部位常常浇筑 一 定 厚 度 的 混 凝 土,同 时 为 了 防 止 由于坝体沉降而导致防渗料与混凝土接触面的剪切破 坏,在砾石土心墙与 混 凝 土 基 面 之 间 又 填 筑 一 定 厚 度 的黏土 。 [5] 刘 艺 召 等 通 过 试 验 证 明 在 黏 土 心 墙 与 混 凝土基面之间会 产 生 接 触 冲 刷 破 坏 情 况 。 [6] 因 此,为 保 证 黏 土 与 混 凝 土 基 面 更 好 地 结 合 ,避 免 出 现 破 坏 ,在 混凝土基面上常涂刷一定厚度的黏 土 泥 浆 。 [7-8] 泥 浆 涂刷完成后,在泥浆 湿 润 或 未 干 涸 前 完 成 该 部 位 的 黏 土填筑作业 。 [7] 因此,泥 浆 涂 刷 质 量 对 砾 石 土 心 墙 的 黏土与混 凝 土 基 面 结 合 部 位 的 防 渗 非 常 关 键 。 [9] 相 关规范中已介绍了在混凝土基面上填土前涂刷泥浆的 具体要求 。 [7-8] 传统土石坝心墙混凝土基 面 泥 浆 涂 刷 均 是 人 工 采 用 涂 料 刷 或 滚 筒 进 行 ,涂 刷 的 效 率 低 ,往 往 需要重复多次才能达到设计要求的泥浆厚度。当需要 进 行 大 面 积 人 工 涂 刷 时 ,将 严 重 制 约 施 工 进 度 ,而 且 涂 刷的厚度不一。因此,有 必 要 对 人 工 涂 刷 工 艺 进 行 革 新。
计 要 求 ,施 工 效 率 高 ;同 时 施 工 工 艺 及 工 艺 参 数 满 足 施 工 强 度 及 施 工 质 量 要 求 。

伊泰兹水电站引水洞施工支洞堵头稳定性分析


条件 、 堵头所在位置等 的影响 , 采 用可靠度理论 对堵头长度进行 了分析计算 , 同时采 用了三维有 限元方 法对堵头 变形 、 位移 等进行
了复核 , 最终确定 了满足 稳定要求的堵头设计长度 。 关键词 : 施工支洞 , 堵头 , 可靠度分析法 , 有限元法 , 稳定性分 析
中 图分 类 号 : T V 7 3 1 文献 标 识 码 : A
1 工程 概况
伊 泰兹水 电站位于赞 比亚南 方省丘莫 市伊泰 兹 区, 大坝 位于 赞 比西河 和凯福河 交汇 点上 游 2 9 5 k m处 , 距 离 已建 成 的上凯 福 峡水 电站 2 3 0 k m。伊泰 兹大 坝于 1 9 7 8年 建成 , 是 下游 上凯福 峡 水 电站的调节水库 , 主要用 于 蓄水灌 溉和 凯福 河流量 管理 , 调 节 上凯 福峡水 电站 的水力发 电流量 。大坝 为心墙 防渗土 石坝 , 最大 坝高 6 5 i n, 正常蓄水位 1 0 3 3 . 5 I n , 校核洪水位 1 0 4 0 . 3 7 i n 。扩机
第4 O卷 第 2 5期
2 0 1 4 年 9 月
S HANXI ARC HI T E C T UR 2 5
S e p . 2 0 1 4
・2 41 ・

水 利 工 程

文章编号 : 1 0 0 9 — 6 8 2 5 【 2 0 1 4 ) 2 5 — 0 2 4 1 ・ 0 2

2 . 2 7
1 . 7 0
2 2 0 . 6 O
O . 8 5 2 9 . 2 5
图 1 施工支 洞堵头纵剖面 图( 单位 : 桩号 以 n l 计, 其余 均以 mi l l 计)

赞比亚姆翁博希水坝及水库工程坝基固结帷幕灌浆施工方案

赞比亚姆翁博希水坝及水库工程坝基固结帷幕灌浆施工方案安徽外经建设(集团)有限公司赞比亚姆翁博希水坝及水库工程项目组目录1 工程概况:22 灌浆施工32。

1施工平面布置和临时设施布置32。

2施工总体布置32.2.1施工用水、用电32。

2.2各类生产辅助设施的布置42。

2.3主要施工材料的采购和堆放42。

2.4施工道路布置42.2.5主体工程灌浆的施工技术措施42.2.6灌浆工艺流程图42.2.7测量布孔及电路管路铺设准备工作4 2.3灌浆材料准备及制浆52。

3。

1灌浆材料52。

3。

2制浆62。

4施工机械选用和先导孔灌浆试验62。

4。

1钻孔及设备62。

4。

2灌浆设备72。

4.3先导孔灌浆72。

5钻孔82。

5。

1钻机及分序82.5。

2孔斜测量92。

5。

3钻孔记录及岩芯取样92。

6钻孔冲洗和简易压水、注水试验102.6。

1钻孔清洗102.6。

2简易压水、注水试验102.7灌浆方法和灌浆方式112。

8灌浆压力和浆液变换112.9灌浆结束标准和封孔方法112.10特殊情况处理122。

11工程质量检查132。

12中间检查132.12。

1中间检查主要内容132。

12.2检查清理的保护132.13灌浆结束后的质量检查133 安全保证体系144 质量保证体系155 施工进度计划156 劳动力计划157 钻灌设备计划151 工程概况:本工程为水库大坝防渗工程,基岩采用固结帷幕灌浆进行加固防渗,沿坝轴线在坝基布设固结帷幕灌浆钻孔,孔距为3m,排距为1.5m。

灌浆工程量清单2灌浆施工2。

1施工平面布置和临时设施布置(1)用业主免费在离工作面约1公里范围内向承包人提供的生活、办公及仓库等用地,面积约500㎡。

各临时设施根据现场地形紧凑布置,尽量利用荒地,少占耕地、并能适合各个施工期变化的要求,相互协调、避免干扰。

(2)充分利用地形和区域条件,合理布局,既要有利于生产、易于管理,又要便于生活,并符合国家有关安全、防火、卫生、环境保护等规定,直接为生产服务的设施尽量靠近施工现场,而生活和仓库等设施靠后布置。

赞比亚伊泰兹电站特大直径调压井开挖施工技术

赞比亚伊泰兹电站特大直径调压井开挖施工技术摘要赞比亚伊泰兹水电站工程调压井采用简单圆筒式,由调压井和连接段构成,总深度64m,直径29.6m,而地面厂房和调压井边坡处于同一边坡上下高程,本文结合在非洲国家现场施工实际情况,如何加快进度、提高施工安全,保证质量、降低成本等要求下,对特大直径调压井开挖施工技术进行总结,以供累似工程借鉴。

关键词赞比亚电站工程特大直径调压井开挖施工技术一、工程简况伊泰兹水电站位于赞比亚南方省丘莫市伊泰兹区,伊泰兹大坝于1978年建成,主坝最大高度65m,坝顶长度约1400m,坝顶高程EL.1035m。

新建发电工程包括引水隧洞、调压井、地面厂房、尾水渠、开关站等建筑物。

新建水电站利用南导流洞改建为引水洞,并开挖、修建新的引水洞和调压井,以及地面厂房和尾水渠,安装2台60MW的轴流转浆机组,额定水头40m,总装机容量120MW。

调压井采用简单圆筒式,由调压井和连接段构成。

总深度为64m,直径29.6m。

调压井布置于伊泰兹大坝下游凯福河右岸山坡,地表坡度26°~45°,局部覆盖层厚度小于3m的崩坡积块石碎石土,块碎石大小混杂,松散堆积。

调压井分为上下两个部分。

上部为调压井,圆形断面,直径29.6m,底部高程为1003.00m,顶部高程为1047m。

下部为连接管,圆形断面,衬砌半径 4.5m,底部高程为EL.982.850m。

二、开挖施工方案1、调压井边坡与厂房基础上下同时开挖方案根据设计图纸显示,调压井开挖与厂房纵剖面开挖基本处于同一边坡上下高程(如下图所示),按规范要求一般采用自上而下进行开挖施工,但开挖时间将大大延长,不利项目管理,为节约施工时间,采取调压井边坡与厂房部分开挖同步进行的开挖施工方案。

为落实此方案实施,先进行调压井进场道路施工,然后在调压井井口平台开挖出一定范围的存料平台,平台边部堆存碴料围档,待调压井边坡开挖下来的料落存此平台,用车将开挖料运至弃料场。

Yeywa水电站碾压混凝土温度控制措施的研究

Yeywa水电站碾压混凝土温度控制措施的研究摘要Yeywa水电站碾压混凝土大坝地处亚热带地区,施工期间遇到高温干燥等温控技术难题,利用碾压混凝土水化热温升较慢,早期强度低的特点,通过分析混凝土浇筑的每个工艺流程,在高温季节从配合比确定,原材料控温,出机口降温,运输过程防升温,碾压过程降温,分缝防温度裂缝,保护养护等环节采取了有效温控措施;Yeywa碾压混凝土大坝建成至今,未发现任何危害性裂缝,为高温地区碾压混凝土大坝建设积累了经验。

关键词Yeywa水电站碾压混凝土温控措施1 工程概况Yeywa水电工程位于Mandalay东南约50km处,Myitnge河上,坝体为RCC 重力坝,坝后式厂房,装机容量4×197.5MW。

大坝坝顶高程197.0m,最大坝高137m,顶宽12.0m,坝轴线长719.1m。

上游面为垂直面,下游173m高程以下坡比为1:0.8 (H:V),下游173m~197.m高程坡比为8:1 (H:V)。

开关站(230KV)位于厂房下游侧,溢洪道位于大坝中部,溢流堰顶部高程为185m,两条导流隧洞布置于大坝右岸。

Yeywa水电工程坝址区属大陆性亚热带气候,冬季凉爽干燥,夏季有炎热、潮湿的西南季风。

Mandalay年平均气温27.3℃,日平均最高气温38.7℃发生在4月份,日平均最低气温13.7℃发生在1月份。

坝址所处Myitnge流域年平均降雨量为1,399mm,年最小和最大降雨量分别为1,113mm和1,906mm。

88%降雨量发生在5~10月这6个月内。

Yeywa水电工程主要有以下特点:日,年温差大,常年气候干燥少雨,温控工作难度大;总工期要求紧张,混凝土浇筑高峰不集中,施工强度高,需安排高温季节浇砼;结构布置紧凑,仓面作业人员、机械种类、数量繁多,仓面相对狭小,各项作业互相干扰,施工组织难度大;碾压混凝土薄层碾压,接缝较多,以及安全监测仪器的埋设,施工速度受到限制;缅甸经济发展缓慢,基础设施落后,建材市场依赖进口,供求矛盾突出.Yeywa水电工程作为缅甸境内已建成的规模最大的水电站,大坝混凝土的浇筑要经历3个炎热的夏季,经历高温环境气候的考验.为了满足大坝混凝土在干燥高温季节连续浇筑,确保混凝土不出现裂缝,Yeywa水电工程碾压混凝土的温控成为关键技术问题.通过前期现场试验,Yeywa水电工程形成了一套完善的碾压混凝土温控措施,取得了碾压混凝土单仓(2000m2)单日浇筑过1万m3的好成绩,混凝土钻芯取样的各项质量指标均达到规范要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

赞比亚伊泰兹水电站湿喷混凝土施工技术研究邓兆勋摘要本文系统介绍了赞比亚伊泰兹水电站工程湿喷混凝土的施工技术研究,通过机械选型、配合比设计试验、现场施工工艺试验研究和经济分析,制定了满足工程设计要求且经济合理的湿喷混凝土施工工艺措施。

关键词湿喷混凝土施工技术工艺研究综合分析1 概况伊泰兹水电站位于赞比亚中心省、距首都卢萨卡以西约320km的凯富河上,利用原有伊泰兹水库新建水力发电系统,包括引水遂洞,调压井、地面厂房及尾水渠,总装机容量120MW,属EPC项目。

根据标书和设计要求,引水隧洞、调压井及调压井高边坡采取挂网锚喷支护方式,标书明确规定喷射混凝土采用湿喷法施工。

边坡前期喷护混凝土强度等级C20,抗折强度等级为F3(3.0MPa),厂房及引水隧洞后期喷锚混凝土强度等级改为C25,抗折强度等级为F3.2(3.2MPa)。

为保证施工进度、质量以及良好的经济效益,施工过程中对湿喷混凝土施工技术进行了综合性研究,产生了良好的经济和社会效益。

2 机械选型的研究当前,国内外喷射混凝土大体分为干喷法、潮喷(水泥裹砂)法、湿喷法三种。

干喷法施工设备小,便于布置,不易卡管,最大骨料粒径一般为15mm,水泥单耗少,但混凝土强度波动大,回弹量大,粉尘多,不适合地下工程;湿喷法强度稳定,质量可靠,回弹小,粉尘少,地下、地面均适用,缺点是喷射最大骨料粒径一般为10mm,水泥单耗多;潮喷法是在干喷法的基础上,通过混凝土原材料二次加水工艺改进而成,优缺点介于干喷与湿喷之间。

通过三种施工方法的比选,湿法喷射只要解决最大喷射骨料粒径,降低水泥单耗,便具有了其它两种施工方法无法企及的优势。

为此,结合现场已有JS500型拌合站、XAMS850CD/12m3空压机、6m3混凝土搅拌罐运输车进行了设备配套选型:A.选择价格比国外同类产品低廉的国内产品;B.按干喷机标准选择最大可喷射骨料粒径15mm的湿喷设备;C.选择耐磨性好的转子、活塞式喂料机构。

D.选择具有较高的水平和垂直输送能力的设备,便于远距离输送;E.选择与已有设备配套的机型。

经过多方面的研究、比较,本项目采用中铁岩峰成都科技有限公司生产的TK500型转子活塞式湿喷机。

其主要技术参数见表1。

表1 TK500型湿喷机的技术参数表3 湿喷混凝土配合比设计与试验研究3.1 配合比设计原则3.1.1 选用较大粒径的骨料,以达到减小单位用水量,提高混凝土强度的目的。

3.1.2 选用合适的砂率,提高混凝土的可喷性,减小喷混凝土的回弹量。

3.1.3 选用高效减水剂以减少由于增大砂率后所增加的单位用水量。

3.2 原材料选择:根据设计文件的要求和现场施工情况,选择原材料。

3.2.1 水泥采用当地水泥厂LARFAGE生产的CEM Ⅰ 42.5N(普通硅酸盐)水泥,质量符合BS EN197要求。

3.2.2 砂采用天然河砂和人工砂。

天然河砂经过5mm筛筛分处理,细度模数F.M=3.15;人工砂为项目骨料破碎系统生产的人工砂,细度模数为2.68。

考虑到现场人工砂的生产量不足及河砂较粗的实际情况,各按50%混合后,细度模数为2.82,级配符合BS 882标准中的中砂要求。

3.2.3 石子项目破碎系统生产的人工碎石Dmax=14mm,质量符合BS882要求。

3.2.4 减水剂经过优选采用南非生产的Omega136高效减水剂。

质量符合BS5075,BSEN934要求。

3.2.5 速凝剂根据欧洲EFNARC标准“初凝不应超过5分钟,终凝不超过6~12分钟”的要求,先后对3个厂家提供的速凝剂进行了比较试验,选定JET10AF液体速凝剂,其掺量为6.5%。

3.3配合比的设计3.3.1 试验安排湿喷混凝土采用L9(34)正交表安排试验,考核混凝土不同龄期抗压强度、抗折强度性能。

正交设计的因素水平见表2。

表2 湿喷混凝土配合比试验因素水平表3.3.2 成型参数3.3.3 试验成果3.3.4 试验成果分析通过对表4结果分析:(1)水灰比是影响混凝土强度的决定因素,混凝土强度随着砂率的增大而减小,抗拉强度与抗压强度成正比关系。

(2)从拌和物性能看,混凝土随着砂率的增大虽然和易性有所增加,但水泥用量明显增大。

(3)混凝土28天抗压强度回归分析结果见表5。

表5 回归分析结果表3.4初选施工配合比配合比的配制强度按下式计算:fcu,0=(fcu,k+t×σ)×k1×k2其中:fcu,0——湿喷混凝土的配制强度(MPa)fcu,k——湿喷混凝土的设计强度等级(MPa)t——根据保证率确定的系数,保证率为95%时,t=1.645σ——标准离差系数,取4.0MPak1——喷射成型与振捣成型关联系数,一般k1=1.0~1.2,采用1.0k2——速凝剂对后期强度的影响系数,一般k2=0.91~1.43 采用1.1通过计算C20配制强度为29.3 MPa,C25配置强度34.7MPa。

初选施工配合比如下表6:4 现场施工工艺试验研究针对不同施工部位和目的,现场施工共进行了2次工艺试验。

4.1 调压井后边坡现场施工工艺试验4.1.1 试验目的在调压井进场道路的左边坡(坡比大约为1:0.25左右),进行湿喷混凝土(素喷)施工工艺试验。

其主要目的在于:a 验证室内喷混凝土配合比是否具有可施工性;b确认掺速凝剂与不掺外加剂对现场施工质量的影响;c寻找湿喷机正确的施工参数及与现有配套设备是否匹配;d培训当地员工,确认施工流程。

4.1.2 现场试验机械设备与仪器配备4.1.3 现场场地及考察项目安排现场选择与调压井坡比基本相同的施工部位25m2,按5m2每块,共分成5块。

编号分别命名为A、B、C、D、E。

所考察项目分配见表8。

4.1.4 初拟岩面施工程序松动岩块撬除→冲洗岩面→喷至设计厚度→养护。

4.1.5 试验过程及参数调整首先根据设备使用说明书、室内速凝剂掺量试验结果对喷锚机速凝剂计量泵进行标定,通过计算,湿喷机液体速凝剂计量剂泵刻度设置为68%,经试泵单位时间内泵送速凝剂与配合比一致。

在拌合站按表6中C20初选施工配合比生产2方混凝土,测其塌落度为105mm,用混凝土搅拌罐运输车运至现场,根据不同的时间测其塌落度。

将湿喷机压力调整为0.7MPa、喷射管接至2节(40m),开机喷掉湿润水后在A区试验面上施喷。

施喷过程中,湿喷机风压从0.4MPa每隔0.1MPa进行调整,观察喷射机及喷头、受喷面上混凝土的情况,同时喷头操作手将喷头与受喷面喷射角度从60°变换至120°,喷头与岩面的距离从0.5~2m之间变换,保持螺旋状喷射上升,观察混凝土的回弹情况。

最后将喷射管加长至3节(60m),按垂直向上20m、垂直向下20m、水平距离60m三个方向,继续进行喷射。

该轮湿喷结束后,得出如下结论:a机口混凝土90~110mm、现场70~90mm的坍落度较大,施工过程中从转子泄浆孔流出大量的浆液,受喷面上的混凝土有流淌现象。

现场混凝土保持40~70mm的坍落度,施工效果最佳。

b湿喷机的工作风压设置为0.6MPa,连续供风量≥10m3效果较佳。

c喷射距离以距岩面0.8~1.2m较优,过大或过小,均使混凝土的回弹较大;喷射角度以90°(即与岩面垂直)为最佳,能够保持在80°~90°即可,超出此范围则混凝土回弹增大,混凝土性能必受影响。

d喷射管加长至3节(60m)后,三个方向都勉强可以施喷,但喷嘴出料脉冲、管路跳管、喷射机气料仓大量烟状气体喷出等堵管现象发生。

施工中建议喷管长不得大于3节(60m)。

根据A区试验找到的施工参数,分别根据表6坍落度调整至70~90mm后的配合比生产混凝土;按表8的考察项目,用计量过混凝土质量的标准容重筒上料对B、C、D、E分区进行施喷。

一次喷至设计厚度10cm后,收集塑料布上的回弹料,并进行称量;将抗折试模收面,与大板试模一起用塑料布覆盖。

混凝土初凝2小时后,对B、C、D、E共4个分区的下半部分进行洒水养护,三天后观察混凝土表面情况,试件按BS标准到达龄期后进行相应试验。

B、C、D、E分区的试验成果见下表9、表10。

从以上结果表明:不掺速凝剂的喷混凝土,虽然挂墙能力、回弹量、养护不好的情况下的抗裂能力不及掺速凝剂的混凝土,但混凝土的强度优于掺速凝剂的强度,在加强养护的情况下仍然具有可施工性和较好的质量保证。

且两种混凝土与岩石的结合面都比较密实,从质量、施工、经济(在当本项目每方混凝土速凝剂的成本在40美元左右)等多方面考虑,边坡和隧洞边墙可不使用速凝剂,但其它材料比例不变。

4.2 隧洞顶拱施工工艺试验4.2.1 试验机械设备和仪器所用设备基本与表7相同,不同之处由于厂房基础开挖作业路况较差,运输设备改为装载机。

施工支洞施工平台采用脚手架搭设,1号引水隧洞采用移动平台。

4.2.2 场地安排说明a施工支洞洞口,因岩石内夹杂强度较弱的千枚岩,且多处渗水,岩面潮湿。

b 1#引水洞出口段,岩石为斑状花岗岩,岩况较好,岩面干燥。

4.2.3 试验项目4.2.4 初拟施工工序网喷工序:松动岩块撬除→高压风冲洗岩面→挂网→按3~5cm每层施喷→喷至设计厚度→养护。

素喷工序:松动岩块撬除→高压风冲洗岩面→喷至5cm设计厚度→养护。

4.2.5 试验过程试验开始前首先将塑料布平铺在施工平台的上,同样利用容重筒计量混凝土。

按初拟施工工序进行试验、施工。

4.2.5.1 施工支洞试验施工支洞由于位于千枚岩部位,渗水严重。

将岩面清理干净后分别进行不加速凝剂混凝土和掺加速凝剂混凝土的喷射施工。

喷射完毕后,立即收集塑料布上的回弹料,进行称重。

同时观察岩面混凝土的情况。

试验结果见表12。

通过以上试验得出如下结论:a网喷工序需要更改为:松动岩块撬除→渗水部位插管引流→高压风冲洗岩面→挂网→按3~5cm每层施喷→喷至设计厚度→养护。

b顶拱施喷混凝土必须掺加速凝剂。

4.2.5.2 1#引水洞口试验1#引水洞口因岩面较好,属于素喷5cm范围。

对该部位试验后结果见表13。

从表13看出:岩面较好的部位(素喷部位),不掺速凝剂的混凝土虽然回弹量大于掺加掺加速凝剂的混凝土,但从施工进度和经济方面考虑,可以不掺加速凝剂。

5 结语本项目根据试验研究的工艺和参数,现场已完成大面积喷射混凝土施工,随着操作工人技术水平的不断提高,喷射速度不断加快,在雨季来临之前已经喷射近万平米,较好的完成了工程整体施工计划要求且喷射质量均符合技术要求,尤其是喷射硬化后的混凝土经爆破飞石的多次击打,均未出现任何破损,满足了工程需要。
