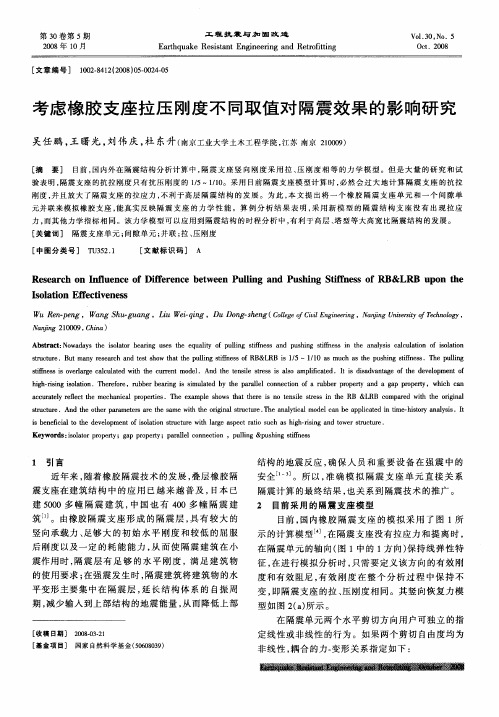

[文章编号] 100228412(2008)0520024205考虑橡胶支座拉压刚度不同取值对隔震效果的影响研究吴任鹏,王曙光,刘伟庆,杜东升(南京工业大学土木工程学院,江苏南京210009)[摘 要] 目前,国内外在隔震结构分析计算中,隔震支座竖向刚度采用拉、压刚度相等的力学模型。
但是大量的研究和试验表明,隔震支座的抗拉刚度只有抗压刚度的1Π5～1Π10。
采用目前隔震支座模型计算时,必然会过大地计算隔震支座的抗拉刚度,并且放大了隔震支座的拉应力,不利于高层隔震结构的发展。
为此,本文提出将一个橡胶隔震支座单元和一个间隙单元并联来模拟橡胶支座,能真实反映隔震支座的力学性能。
算例分析结果表明,采用新模型的隔震结构支座没有出现拉应力,而其他力学指标相同。
该力学模型可以应用到隔震结构的时程分析中,有利于高层、塔型等大高宽比隔震结构的发展。
[关键词] 隔震支座单元;间隙单元;并联;拉、压刚度[中图分类号] T U35211 [文献标识码] AR esearch on I nfluence of Di fference betw een Pulling and Pushing Sti ffness of RB&L RB upon the Isolation E ffectivenessWu Ren 2peng ,Wang Shu 2guang ,Liu Wei 2qing ,Du Dong 2sheng (College o f Civil Engineering ,Nanjing Univer sity o f Technology ,Nanjing 210009,China )Abstract :N owadays the is olator bearing uses the equality of pulling stiffness and pushing stiffness in the analysis calculation of is olation structure.But many research and test show that the pulling stiffness of R B&LR B is 1Π5～1Π10as much as the pushing stiffness.The pulling stiffness is overlarge calculated with the current m odel.And the tensile stress is als o am plificated.I t is disadvantage of the development of high 2rising is olation.Therefore ,rubber bearing is simulated by the parallel connection of a rubber property and a gap property ,which can accurately reflect the mechanical properties.The exam ple shows that there is no tensile stress in the R B &LR B com pared with the original structure.And the other parameters are the same with the original structure.The analytical m odel can be applicated in time 2history analysis.I t is beneficial to the development of is olation structure with large aspect ratio such as high 2rising and tower structure.K eyw ords :is olator property ;gap property ;parallel connection ,pulling &pushing stiffness[收稿日期] 2008203221[基金项目] 国家自然科学基金(50608039)1 引言近年来,随着橡胶隔震技术的发展,叠层橡胶隔震支座在建筑结构中的应用已越来越普及,日本已建5000多幢隔震建筑,中国也有400多幢隔震建筑[1]。
由橡胶隔震支座形成的隔震层,具有较大的竖向承载力、足够大的初始水平刚度和较低的屈服后刚度以及一定的耗能能力,从而使隔震建筑在小震作用时,隔震层有足够的水平刚度,满足建筑物的使用要求;在强震发生时,隔震建筑将建筑物的水平变形主要集中在隔震层,延长结构体系的自振周期,减少输入到上部结构的地震能量,从而降低上部结构的地震反应,确保人员和重要设备在强震中的安全[1～3]。
所以,准确模拟隔震支座单元直接关系隔震计算的最终结果,也关系到隔震技术的推广。
2 目前采用的隔震支座模型目前,国内橡胶隔震支座的模拟采用了图1所示的计算模型[4],在隔震支座没有拉应力和提离时,在隔震单元的轴向(图1中的1方向)保持线弹性特征,在进行模拟分析时,只需要定义该方向的有效刚度和有效阻尼,有效刚度在整个分析过程中保持不变,即隔震支座的拉、压刚度相同。
其竖向恢复力模型如图2(a )所示。
在隔震单元两个水平剪切方向用户可独立的指定线性或非线性的行为。
如果两个剪切自由度均为非线性,耦合的力2变形关系指定如下:第30卷第5期2008年10月工程抗震与加固改造Earthquake Resistant Engineering and RetrofittingV ol.30,N o 15Oct.2008f u2=ratio 2×k 2×d u2+(1-ratio 2)×yield 2×z 2f u3=ratio 3×k 3×d u3+(1-ratio 2)×yield 3×z3其中,k 2、k 3为2、3方向的弹性刚度;ratio 2、ratio 3为2、3方向屈服后刚度和屈服前刚度的比值;yield 2、yield 3为2、3方向的屈服点;z 2、z 3为2、3方向的修正系数,z 22+z 23≤1。
图1 隔震单元模型图2 橡胶支座竖向恢复力模型大量的试验和研究表明,隔震支座的竖向拉伸刚度与压缩刚度相比是很小的,只有受压刚度的1Π5～1Π10[5,6]。
因此,如果按图2(a )模型进行计算,即隔震支座的拉、压刚度相同,必然过大地估计支座的抗拉刚度。
这对于多层、小高宽比隔震支座不出现拉应力的隔震结构,结果不会有很大的影响。
但对于大高宽比隔震支座容易出现拉应力的隔震结构来说,必然会放大隔震支座的拉应力,而我国抗震规范(G B5001122001)对隔震支座拉应力进行了严格的限制[7]。
因此,采用目前模型不利于容易出现拉应力的高层、塔型等大高宽比隔震结构的发展。
因此,对隔震支座进行模拟时,要考虑拉压刚度不同这一非线性属性,竖向恢复力模型可采用图2(b )所示的模型。
3 橡胶隔震支座模型的改进图3 间隙单元模型311 间隙单元模型间隙单元[4]只有轴向特性(有压缩刚度,没有拉伸刚度),水平两个剪切方向的刚度为零,如图3所示,因此也称为“只受压单元。
”该单元的力和变形关系如下:f =k (d +open )d+open <0f =0其它其中,k 是间隙单元竖向刚度。
如图3所示,间隙单元有一个初始距离,取值为正值或零。
拉伸时,缝间距变大,不具拉伸刚度;压缩时,缝间距变为零,压缩刚度为k 。
312 隔震支座模型的改进将隔震支座与间隙单元两个单元并联使用,共同模拟改进后的隔震支座单元。
不妨设改进前的隔震支座单元竖向刚度为k 1,水平两个方向的刚度k 2=k 3。
改进后的隔震支座单元竖向刚度为η1k 1,水平两个方向刚度为k ′2=k ′3;间隙单元竖向刚度为η2k 1,水平两个方向刚度为零。
则η1+η2=1,k 2=k 3=k ′2=k ′3 隔震支座处于压缩状态时,隔震支座的竖向刚度由改进后的隔震支座单元和间隙单元共同承担,为η1k 1+η2k 1=k 1;水平刚度由改进后的隔震支座单元单独承担,为k ′2=k ′3;隔震支座处于拉伸状态时,隔震支座竖向刚度由改进后的隔震支座单元单独模拟,为η1k 1;水平刚度不变,还是k ′2=k ′3。
本文将采取拉伸刚度为压缩刚度的1Π7来检验拉压刚度变化对隔震结构隔震支座应力和隔震效果的影响。
4 算例分析411 模型概要上部结构为12层钢筋混凝土框架结构,混凝土强度等级为C30,层高为3m ,高宽比为316。
模型平面如图4所示。
经过计算,在4个角柱下分别布置直径为600mm 的铅芯橡胶支座(产品型号为LRB600),其余8个柱下布置直径为700mm 的天然橡胶支座(产品型号为RB700),支座的竖向参数如表1所示。
地震波采用E l Centro 波和T aft 波,Y 向输入,对比其在第30卷第5期吴任鹏,等:考虑橡胶支座拉压刚度不同取值对隔震效果的影响研究・25 ・ 图4 模型平面图图5 改进后隔震支座单元和间隙单元轴向力时程(压为正,拉为负)815度多遇地震和罕遇地震作用下的分析结果。
表1 隔震支座类型及参数支座型号改进前改进后拉、压刚度(kN Πmm )支座拉、压刚度(kN Πmm )间隙单元压缩刚度(kN Πmm )LR B60026673812286R B700363251831144.2 结果对比分析以拉应力最容易出现的支座1为例,支座1的位置见图4。
图5(a )、(b )、(c )、(d )分别给出了改进后隔震支座单元和间隙单元在815度多遇和罕遇地震作用下的轴向力时程。
从图中可以看出,间隙单元只受压力作用,隔震支座单元既受压力,又受拉力作用,而且压力只有间隙单元的1Π6左右,为了说明方便,取压为正、拉为负。
图6(a )、(b )、(c )、(d )分别给出了改进后隔震支座单元和间隙单元在8.5度多遇和罕遇地震作用下的面压时程。
从图中可以看出,在8.5度多遇地震作用下,改进前、后隔震支座单元最大面压几乎没有变化,由于间隙单元不受拉应力作用,所以改进后的隔震支座单元压应力下限值较改进前偏大。
在罕遇地震作用下,虽然最大面压没有什么变化,但是改进前隔震支座进入受拉状态,最大值超过2MPa ,而改进后隔震支座没有进入受拉状态,从而说明目前工程应用隔震支座的模型不合理,其过大地估计了隔震支座的拉应力,从而不利于高层、塔型等支座容易出现拉应力的隔震结构的发展。
