数字压力计工作原理及使用方法

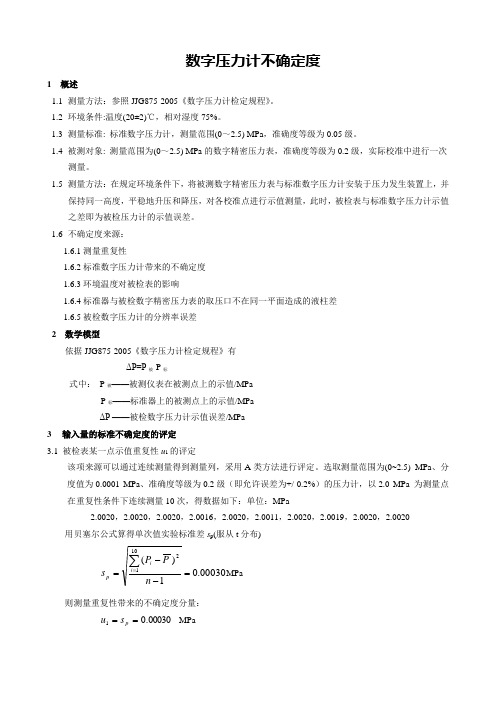

数字式压力计不确定度
数字压力计不确定度1 概述1.1 测量方法：参照JJG875-2005《数字压力计检定规程》。
1.2 环境条件:温度(20±2)℃，相对湿度75%。
1.3 测量标准: 标准数字压力计，测量范围(0～2.5) MPa ，准确度等级为0.05级。
1.4 被测对象: 测量范围为(0～2.5) MPa 的数字精密压力表，准确度等级为0.2级，实际校准中进行一次测量。
1.5 测量方法：在规定环境条件下，将被测数字精密压力表与标准数字压力计安装于压力发生装置上，并保持同一高度，平稳地升压和降压，对各校准点进行示值测量，此时，被检表与标准数字压力计示值之差即为被检压力计的示值误差。
1.6 不确定度来源：1.6.1测量重复性1.6.2标准数字压力计带来的不确定度1.6.3环境温度对被检表的影响1.6.4标准器与被检数字精密压力表的取压口不在同一平面造成的液柱差1.6.5被检数字压力计的分辨率误差2 数学模型依据JJG875-2005《数字压力计检定规程》有ΔP=P 被-P 标式中： P 被——被测仪表在被测点上的示值/MPaP 标——标准器上的被测点上的示值/MPaΔP ——被检数字压力计示值误差/MPa3 输入量的标准不确定度的评定3.1 被检表某一点示值重复性u 1的评定该项来源可以通过连续测量得到测量列，采用A 类方法进行评定。
选取测量范围为(0~2.5) MPa 、分度值为0.0001 MPa 、准确度等级为0.2级（即允许误差为+/-0.2%）的压力计，以2.0 MPa 为测量点在重复性条件下连续测量10次，得数据如下：单位：MPa2.0020，2.0020，2.0020，2.0016，2.0020，2.0011，2.0020，2.0019，2.0020，2.0020 用贝塞尔公式算得单次值实验标准差s p (服从t 分布)00030.01)(1012=--=∑=n P P s i ip MPa则测量重复性带来的不确定度分量：00030.01==p s u MPa自由度91101=-=ν3.2 压力计分辨率误差引起的不确定度分量u 2的评定该压力计的分辨率为0.0001 MPa ，误差遵从矩形分布，取包含因子3=k ，根据B 类评定方法，则000029.0320001.022===k a u MPa 其估算值可靠性高，自由度∞=2ν由于重复测量的结果中，末位存在明显的出入差异，所以按贝塞尔公式计算出的实验标准偏差中，已包含了分辨力这一效应导致的分散性。
数字压力计使用中应注意的问题
数字压力计使用中应注意的问题 张国春 【摘 要】数字压力计应用范围广,使用数量大,无论是作为计量标准开展量传,还是用于工作计量器具,都很方便、高效,但使用中一些问题应引起注意.本文就数字压力计的稳定性、最大允差、带控制功能的数字压力计控制技术指标对测量结果的影响、对传压介质和测量环境的要求等进行了讨论,以保证数字压力计输出可靠、准确的量值.
【期刊名称】《计测技术》 【年(卷),期】2012(032)001 【总页数】2页(P52-53) 【关键词】数字压力计;使用;问题 【作 者】张国春 【作者单位】中国计量科学研究院热工所,北京 100013 【正文语种】中 文 【中图分类】TB935
0 引言 数字压力计是被测压力作用于压力传感器上，其输出相应的电信号或数字信号，由信号处理单元处理后在显示器上以数字形式直接显示压力值的压力计，可用于测量绝压、表压和差压。数字压力计种类繁多，应用范围广，使用数量大，操作简单方便，为了用好数字压力计，必须重视其使用中的一些问题。 1 稳定性是数字压力计作为计量标准的重要技术指标 为了保证作为主标准器的数字压力计的稳定性合格，JJG875－2005《数字压力计检定规程》中专门增加了一项稳定性检定，该规程规定准确度等级为0.05级以上的数字压力计，相邻两个检定周期之间的示值变化量不得大于最大允许误差的绝对值[1]。如果稳定性检定不合格则数字压力计检定周期一般不超过半年，同时在检定证书中注明该仪器不能作为主标准器进行量值传递。 2 量传时最大允许误差应满足量传比的要求 在数字压力计使用过程中，不能仅看数字压力计的准确度等级，更应该计算其最大允许误差是否满足量传比的要求。在JJG875－2005《数字压力计检定规程》中规定的准确度等级用的是引用误差。引用误差与量程有关，同样等级的数字压力计，由于量程不同，其最大允差会相差很大。表1计算出了0.01级不同量程数字压力计的最大允许误差。 表1 0.01级不同量程数字压力计的最大允许误差 kPa100 200 500 1000 2000 3000 5000 7000最大允差量程0.010.020.05 0.1 0.2 0.3 0.5 0.7 由表1可知:同为0.01级的数字压力计，量程7000 kPa的最大允差是量程100 kPa的数字压力计最大允许误差的70倍。 3 注意有自动控制功能的数字压力计控制技术指标的影响 现在许多数字压力计都带有自动控制功能，其控制原理、控制方式、控制计量性能是有很大差别的，其控制技术指标对测量结果的影响应引起大家的注意。在使用数字压力控制器 (带压力自动控制功能的数字压力计)量传时应分析其自动控制性能、技术指标对测量结果的影响。表2是与某公司生产的某一系列数字压力控制器相配的不同型号压力控制传感器技术指标[2]，其中有些指标在分析评定不确定度时必须要考虑的，如默认动态控制保持限:当前量程的±0.005%。这一保持限是可以改变的，改变范围受其自身控制能力限制，不能无限降低。 4 关注传压介质的影响 不同原理、不同类型传感器的数字压力计对传压介质的要求也是不同的，如果没有按要求使用传压介质可能对测量准确度有影响，还可能损坏数字压力计。所以数字压力计在使用时一定要关注传压介质，数字压力计说明书中对其传压介质应有明确的要求。 实际工作中，传压介质往往含有某些油污杂物，尽管定期过滤或频繁更换，仍不能完全去除，使压力计量校准受到不利影响。因而，去除油污杂物污染，已成为对传压介质的另一要求。为满足这一要求，近年来，一些公司对去除传压介质污化进行了研究，提出了在压力计量校准系统中实施过滤油污杂物的解决方案[3]，研制了多种型号的压力过滤器，较好地解决了压力介质污化的影响问题。 表2 与某型号相配的不同型号压力传感器技术指标﹡在绝压模式7 kPa以下，控制精度会有所降低。控制传感器规格PPC3－200K PPC3－700K PPC3－2M PPC3－7M PPC3－10M控制精度±0.002%读数或2%控制量程的±0.002%，取二者中较大的值。﹡Q-RPT(石英参考压力传感器)的分辨力应当高于预计控制精度。最低可控压力 (表压)通过自动通大气后清零。最低可设置压力点依赖于QRPT的分辨力和控制精度。最低可控压力(绝压、负压)1.5 kPa 3 kPa 5 kPa 5 kPa 10 kPa最终的压力(绝压、负压)TEST(+)端口隔离并连接到真空源。一般可达到小于50 Pa，其依赖于抽真空能力和测试容积形状。5 kPa一般压力设定的时间15～30 s最佳测试容积500 mL 500 mL 500 mL 250 mL 250 mL默认动态控制保持限 当前量程的±0.005% 在压力检测中，压力介质主要分为气体和液体介质。油污是气体介质的主要污染物，而污垢、杂质则是液体介质的主要污染物。因此，压力介质不同，工作压力不同，对于过滤器选用有所区别，主要有以下参数和性能要求。 1)过滤精度 过滤精度表明对气体或液体介质中污物不同尺寸颗粒的滤除程度。介质不同，过滤精度选择要求也不同，同时还要兼顾过滤器的应用场合来选择不同过滤精度的过滤器。 2)排垢能力 排垢能力主要反映对过滤物的排泄能力。排垢能力与操作过程的次序有关，只要满足操作，过滤器就应具有充分的排垢能力。 3)纳垢容量要求 纳垢容量主要反映过滤腔对其中过滤物数量的足够容纳能力，从而保证在足够长的时间内，无须拆洗过滤器。纳垢容量与油污杂质含量及排泄有关，在保证及时排垢的前提下，纳垢容量一般要大于过滤物数量。 4)过滤强度 过滤强度是过滤器所具备的抗压力介质冲击的过滤能力。研制和使用选择时，要求过滤强度大于工作压力。 5)抗腐蚀能力 抗腐蚀能力是过滤器在足够长的时间内，所具备的抗污垢杂物腐蚀的过滤能力。一般选用耐腐蚀材料来增强抗腐蚀性能。 6)便拆卸能力 便拆卸能力是考虑到过滤腔容纳污垢杂物拆洗更换方便而提出的性能要求，能够方便拆洗。 5 测量环境的影响 对数字压力计测量结果影响较大的环境因素有:环境温度、湿度，电磁干扰，空气流动，大气压力的变化等。在各种因素中温度的影响是最大且最为普遍的，几乎对所有传感器都会有影响[4]。使用中的数字压力计环境温度与湿度要符合使用说明书的要求。 6 使用中的其它问题 对于电池供电的便携式、手持式数字压力计，还须注意电池电压的影响。当电池电压偏低或过高时，都有可能带来额外的误差。因此，为保持数字压力计良好的工作状态，应保持电池有足够的电量。 有些数字压力计还与当地重力加速度有关，这往往被忽视。大多数数字压力计测量时与重力加速度无关，但由于压力传感器的种类很多，原理各异，有些数字压力计确与当地重力加速度有关。数字压力计不同的放置方式 (水平、倾斜)对其输出压力也有影响。 数字压力计在使用中，更应按时做好期间核查工作。数字压力计不像活塞压力计和液体压力计那样，运行不正常很容易被发现，所以要重视数字压力计的期间核查。用活塞压力计或液体压力计做期间核查标准，结果更可靠。 7 结束语 使用数字压力计应对以上问题给以重视，计量检定与校准人员应养成良好的工作习惯，开展检定与校准的实验室应严格执行规定，并建立数字压力计技术资料档案，包括其使用的履历书、出厂的检定 (校准)证书及历次的检定 (校准)证书、使用维护操作手册 (说明书)，每一台数字压力计都应该建立上述技术资料档案。 参考文献 [1]李祖斌，郭春山，张首君，等.JJG875－2005数字压力计检定规程[S].北京:中国计量出版社，2005. [2]PPC3TMPressure Controller/Calibrator Operation and Maintenance Manual[Z]. [3]Self Purging Liquid Trap(SPLTTM)User's Manual[Z]. [4]段志华.数字压力计检定装置 [J].计测技术，2007，27(6):18－19，32.
压力式数字温度计安全操作及保养规程
压力式数字温度计安全操作及保养规程前言温度计是工业控制过程中重要的测量工具，而数字温度计因其操作简易、测量准确等特点而得到广泛应用。
本文将介绍压力式数字温度计的安全操作及保养规程，以确保使用过程中的安全性和可靠性。
安全操作安装在安装之前，应先检查数字温度计外观是否完好无损。
如果发现有任何破损或变形的情况，应尽快更换。
安装时应按照厂家提供的说明书进行操作，严格按照操作流程一步一步进行。
连接连接数字温度计时要注意以下几点：1.确保仪器电源与设备的电源处于同一电源相位内，并接地保护；2.尽可能缩短连接电缆长度，以减小电缆阻抗影响；3.严格按照连接接线表连接，最好在接线时将接线头绝缘处理。
使用在使用数字温度计时，应注意以下几点：1.应确保温度计完美贴合被测物体，避免空气夹层和其他物质对测试结果的干扰；2.避免数字温度计遭受物理冲击，以免损坏；3.避免在高频率，高压或强磁场环境下使用数字温度计。
停用停用数字温度计时应按照操作步骤进行停机。
在拆卸和运输之前，应当仔细擦洗仪器表面，保持表面清洁，以防止因粘附物质引起误差。
保养规程以下是压力式数字温度计的保养规程：清洁定期清洁数字温度计，以确保仪器的准确度。
在清洁时，只能使用干布或棉布擦拭，禁止用水清洗。
校准校准数字温度计是确保准确度的重要保证。
应注意以下几点：1.校准应在专业的实验室完成；2.校准面积应符合仪器常用面积；3.校准周期应根据实验工作周期而定。
保护数字温度计应贮存在干燥，避免潮湿和腐蚀的环境。
同时，在贮存之前应当拆卸电池，防止因氧化而影响仪器使用寿命。
总结本文旨在介绍压力式数字温度计的安全操作及保养规程，以确保使用过程中的安全性和可靠性。
在使用数字温度计时，应注意避免物理冲击、空气夹层、高频率、高压和强磁场等因素的影响；同时，还应当定期计算仪器准确度并进行清洁和保护。
数字压力计检定作业指导书
数字压力计检定作业指导书一、目的为保障国家计量单位制的统一和量值的准确可靠，以有效的措施来控制影响检测质量的各种因素，确保检测质量，为客户提供可靠数据，出具符合国家标准、准确无误的证书，制定本作业指导书。
二、适用范围适用于（-0.1~250）MPa的数字压力计（以下简称压力计）的首次检定、后续检定和使用中检验。
三、责任3.1正确使用计量标准并负责维护、保养，使其保持良好的技术状态。
3.2执行计量技术法规，进行计量检定工作。
3.3保证计量检定的原始数据和有关技术资料的完整、真实。
四、引用文件4.1 JJG875-2005《数字压力计检定规程》4.2 压力表校验器使用说明书压力表检定台五、检定条件5.1环境条件5.1.1环境温度：0.1级及以上的压力计（20±2）℃；0.2级及以下的压力计（20±5）℃；相对湿度：不大于85%；5.1.2标准器和被检压力计所处的附近应无明显的机械振动和外磁场。
5.1.3标准器和被检压力计周围除地磁场外。
六、检定项目与方法数字压力计首次检定、后续检定和使用中检验的检定项目详见规程中5.2项表2要求。
6.1外观检查6.1.1新制造的压力计的结构应坚固，外露件的镀层、涂层应光洁，不应有剥脱、划痕。
开关、旋(按)钮等功能键及接(插)件应完好牢固。
使用中和修理后的压力计不应有影响其计量性能的缺损6.1.2压力计的铭牌上或适当位置上应标明产品名称、型号、规格、测量范围、准确度等级、制造单位(商标)、出厂编号、制造年月、制造计量器具许可证的标记(编号)等信息，并清晰可辨。
6.1.3用于差压测量的压力计压力输入端口处应有高压(H)、低压(L)的标志。
6.1.4用于绝压测量的压力计应有绝压的标志或符号。
6.1.5给被检仪器通电，观察数字显示是否笔画齐全，不出现缺笔画的现象。
6.2绝缘电阻检定断开电源，使压力计的电源开关置于接通状态，用绝缘电阻表测量电源端子与机壳之间的绝缘电阻。
压力测量仪表原理及结构
压力表工作原理及结构用来测量气体或液体压力的工业自动化仪表,又称压力表或压力计。
垂直均匀地作用于单位面积上的力称为压力，又称压强.压力表可以指示、记录压力值并可附加报警或控制装置.仪表所测压力包括绝对压力、大气压力、正压力（习惯上称表压）、负压（习惯上称真空）和差压。
图1各种压力间的关系表示各种压力间的关系。
工程技术上所测量的多为表压。
压力的国际单位为帕（Pa）。
压力的其他单位还有:工程大气压（kgf/cm2)、巴(bar)、毫米水柱（mmH2O)、毫米汞柱（mmHg）(即托)等。
压力是工业生产中的重要参数。
如高压容器的压力超过额定值时便是不安全的，必须进行测量和控制。
在某些工业生产过程中，压力还直接影响产品的质量和生产效率，如生产合成氨时，氮和氢不仅须在一定的压力下合成,而且压力的大小直接影响产量高低。
此外，在一定的条件下，测量压力还可间接得出温度、流量和液位等参数。
弹性式压力测量仪表利用各种不同形状的弹性元件在压力下产生变形的原理制成的压力测量仪表.弹性式压力测量仪表按采用的弹性元件不同分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。
这类仪表的特点是结构简单，结实耐用,测量范围宽(—0。
1～1500兆帕),是压力测量仪表中应用最多的一种。
一、压力表1。
1、压力表的工作原理弹簧管压力表又称为波登管压力表。
压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。
测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。
如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空，压力表测出的压力就是绝对压力。
弹簧管压力表带有隔离装置时,尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力.在精确度较高（如0。
25级以上）的弹性式压力测量仪表中，弹性元件多用恒弹性合金以至石英玻璃制成。
数字压力计不确定度评定
数字压力计不确定度评定一、概述1.1测量依据：JJG 875-2019《数字压力计检定规程》。
1.2测量环境条件：温度：（20±5）℃；湿度（30％RH~75％RH ）。
1.3测量标准：0.02级数字压力计（0~60）MPa 。
1.4被测对象：0.2级数字压力计（0~60）MPa 。
1.5测量方法：检定前应调整检定装置或压力计，尽量使两者的受压点在同一水平上，对于0.1级及以下的数字压力计检定点应不少于5点（含零点），升压、降压检定循环次数为1次。
1.6评定结果的使用：在符合或十分接近上述条件下双金属温度计温度测量，一般可参照使用本不确定度的评定结果。
二、数学模型S R P P P -=∆式中：P ∆—各检定点的示值误差，MPa ； P R —各检定点正反行程读数，MPa ；P S —各检定点标准读数，MPa ；三、不确定度来源3.1 0.02级数字压力计引入的标准不确定度u 1；3.1.1 0.02级数字压力计最大允许误差引入的标准不确定度u 1x ； 3.1.2 0.02级数字压力计稳定性引入的标准不确定度u 1y ； 3.1.3 0.02级数字压力计分辨力引入的标准不确定度u 1z ； 3.2 不同水平面产生的高度差引入的标准不确定度u 2； 3.3 环境对数字压力计的影响引入的标准不确定度u 3； 3.4 0.2级数字压力计测量重复性引入的标准不确定度u 4；四、标准不确定度评定分析4.1 0.02级数字压力计引入的标准不确定度u 1；采用B 类方法评定。
4.1.1 0.02级数字压力计最大允许误差引入的标准不确定度u 1x ；量程是60MPa ，故最大允许误差：MPE ：0.02%×60MPa=0.012MPa ，按均匀分布，则：0.007MPa 3MPa012.0x 1==u 。
4.1.2同理可得：0.02级数字压力计稳定性引入的标准不确定度u 1y =0.007MPa 。
数字计量泵的工作原理
数字计量泵的工作原理数字计量泵（Digital Metering Pump）是一种精确地控制流量和压力的泵，常见于化工、食品、医药等领域。
其工作原理主要基于电控和机械作用，在感应器的作用下完成精确的流量控制。
电控部分数字计量泵的电控部分主要包括主控制器、输入/输出接口、感应器、电机控制模块等。
主控制器通过输入/输出接口连接感应器和电机控制模块，实现流量控制的精确调节。
主控制器是整个泵的大脑，它根据外部输入信号计算出需要流出的液体量，并发送电信号控制电机控制模块，使电机可以精确控制泵的转速和进出液体的斜率。
同时，主控制器可以显示液体的流量、压力和其他控制信息。
输入/输出接口的作用主要是将外部信号传递给主控制器，而主控制器的输出信号则通过该接口传送到电机控制模块。
电机控制模块通过电信号控制电机的停止、启动、增速、减速等，并监控电机的状态。
感应器是数字计量泵的传感器，主要作用是检测液体的流量、压力等参数，并将这些信号传递给主控制器。
感应器可以采用多种原理，如压力传感器、电子流量计、流量振动器等，以实现不同类型液体的精确计量。
机械作用部分数字计量泵机械作用部分主要包括泵头、活塞、阀门等，它们通过机械作用实现精确的液体输送和计量。
泵头是数字计量泵最为核心的部分，它主要由活塞和阀门构成。
活塞是泵头内的一个活动零件，通过自身运动实现液体的吸入和喷出。
泵头阀由进、出两个部分组成，阀门通过开关控制液流的进出，实现精确计量。
数字计量泵的机械作用分为两步：吸入和喷出。
先通过对泵头进阀口进行开关控制，实现吸入液体的作用；随着泵头内部的压力变化，出阀口自动打开，液体从出阀口流出，实现精确计量的效果。
总结数字计量泵主要依靠电子技术和机械工艺相结合，以实现液体流量的精确计量。
它的优点在于可以便捷地通过电子信号控制，避免因人工误差而引起的测量偏差。
同时，数字计量泵也具备广泛的适用性，在加工、制造、药品等多个行业中均有广泛的应用。
0.05级数字压力计不确定度
0.05级数字压力计测量结果不确定度的评定1概述1.1测量依据：JJG875-2005数字压力计检定规程 1.2环境条件：温度(20±2)℃，相对湿度不大于75%1.3测量标准：一等标准双活塞式压力真空计，最大允许误差为±0.02%1.4被测对象：测量范围为（0~600）kPa ，准确度等级为0.05级数字压力计 1.5测量方法通过升压和降压两个循环在各检定点与标准器比较,逐点读取被检仪表显示值。
根据流体静力平衡原理，在活塞式压力计的活塞承重盘上加上相应的专用砝码后，当砝码的重力作用于活塞有效面积所产生的压力与造压器发生的压力相平衡时,此时被检仪表显示值与标准器产生的标准压力值之差值即为被检仪表的示值误差。
1.6评定结果的使用在符合上述条件的测量结果，一般可直接使用本不确定度的评定结果。
2数学模型式中：被p ----被测仪表在被测点上的示值标p ----加在标准器活塞承重盘上的专用砝码产生的标准压力值3输入量的标准不确定度的评定 3.1输入量的标准不确定度）被p u (的评定输入量被p 的标准不确定度的来源主要是数字压力计的测量不重复性，可以通过连续测量得到测量列，采用A 类评定方法进行评定。
对一台（0～600）kPa,准确度等级为0.05级的数字压力计在100kPa 点作了12次等精度重复性测量，所得数据如表3-1所示)1(-=标被p p δ其平均值为008.100=被p kPa用贝塞尔公式算得单次值实验标准差s （服从t 分布）为()0017.01121212=--=∑=i ipps kPa任意选取三台同类型数字压力计，每台各在200kPa ，400kPa ，600kPa 处连续测量12次，共得9组测量列，每组测量列分别按上述计算得到单次试验标准差，如表3－2所示。
合成样本标准差s p 为 ∑==m j j p s m s 121=0.0019kPa 实际测量情况为在重复性条件下测量2次，以2次测量算术平均值为测量结果，则可得到2(ps p u =）被=0.0013 kPa 故自由度)(被p v =9×（12-1）＝993.2输入量的标准不确定度）标p u (的评定输入量标p 的标准不确定度来源于一等双活塞式压力真空计的不确定度。
计量标准技术报告新数字压力计
计量标准技术报告
计量标准名称精密压力表标准装置
计量标准负责人王瑞生
建标单位名称(公章) 高平市质量技术监督检验测试所填写日期2014年4月5日
目录
一、建立计量标准的目的……………………………………………………………………（ 2 ）
二、计量标准的工作原理及其组成…………………………………………………………（ 2 ）
三、计量标准器及主要配套设备……………………………………………………………（ 3 ）
四、计量标准的主要技术指标………………………………………………………………（ 4 ）
五、环境条件…………………………………………………………………………………（ 4 ）
六、计量标准的量值溯源和传递框图………………………………………………………（ 5 ）
七、计量标准的重复性试验…………………………………………………………………（ 6 ）
八、计量标准的稳定性考核…………………………………………………………………（7 ）
九、检定或校准结果的测量不确定度评定…………………………………………………（8 ）
十、检定或校准结果的验证…………………………………………………………………（10 ）十一、结论……………………………………………………………………………………（11 ）十二、附加说明………………………………………………………………………………（11 ）。
纯液体饱和蒸气压的测定
纯液体饱和蒸气压的测定一、实验目的1. 明确纯液体饱和蒸气压的定义和气液两相平衡的概念，深入了解纯液体饱和蒸气压和温度的关系——克劳修斯-克拉贝龙方程式。
2. 用等压计测定不同温度下环己烷（或正己烷）的饱和蒸气压，初步掌握真空实验技术。
3. 学会用图解法求被测液体在实验温度范围内的平均摩尔气化热与正常沸点。
二、实验原理饱和蒸汽压是指一定温度下与纯液体相平衡时的蒸汽压力。
它是物质的特性参数。
纯液体的蒸汽压是随温度变化而改变的，温度升高，蒸汽压增大；温度降低时，则蒸汽压减小。
当蒸汽压与外界压力相等时，液体便沸腾，外压不同时，液体的沸点也不同，通常把外压为101325Pa 时沸腾温度定义为液体的正常沸点。
液体饱和蒸汽压与温度的关系可用克劳修斯-克拉珀龙方程式表示：C RT H p mvap +∆-=*ln 由式可知，在一定外压时，测定不同温度下的饱和蒸汽压，以Tp 1~ln *作图，可得一直线，由直线的斜率可求得实验温度范围内液体的平均摩尔汽化热m vap H ∆。
当外压为101325Pa 、液体的蒸汽压与外压相等时，可从图中求得其正常沸点。
饱和蒸汽压的测定方法有两类：1. 动态法：其中常用的有饱和气流法，即通过一定体积的己被待测液体所饱和的气流，用某物质完全吸收，然后称量吸收物质增加的质量，求出蒸汽的分压力。
2. 静态法：把待测物质放在一封闭系统中，在不同温度下直接测量蒸汽压，或在不同外压下测液体的沸点。
本实验采用静态法，通过测定在不同外压下液体的沸点，得到其蒸汽压与温度间的关系。
实验采用压力平衡管测定蒸汽压（图），其原理：平衡管由三个相连的玻璃管a 、b 和c组成，a管中储存液体，b和c管中液体在底部相通。
当a和c管上部纯粹是待测液体的蒸汽，b和c管的液体在同一水平时，则加在b管液面上的压力与加在c管液面上的蒸汽压相等，该压力可由数字式真空压力计进行测定，此时液体温度即系统的气液平衡温度。
图平衡管示意图三、仪器与药品DP-AF 饱和蒸气压实验装置（南京桑力电子设备厂）1套（包括真空泵、缓冲储气罐、数字真空计、平衡管和冷凝器等），恒温水槽1套，电吹风机，温度计（分度值0.10C及10C）各1支正己烷（分析纯）、环己烷（分析纯）或无水乙醇（分析纯），氯化钠，，无水氯化钙，5A分子筛图纯液体饱和蒸气压测定装置示意图仪器装置如图所示，各部分部件功能如下：（一）DP－AF精密数字压力计DP-AF精密数字压力计是低真空检测仪表，适用于负压的测量，可以代替U型水银压力计，消除其汞毒的缺点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字压力计工作原理及使用方法
数字压力计(或数字压力表)是采用数字显示被测压力量值的压力计，可用于测量表压、差压和绝压，具有高精度、高可靠性、高稳定性。
压力测量精度达1‰和5‰，显示直观清晰、操作简便、携带方便。
另外，输出模拟电压信号供数据采集系统采集处理。
昌晖仪表在本文对数字压力计的原理、使用方法和使用注意事项做介绍。
图1 数字压力计工作原理图
数字压力计工作原理
如图1所示，数字压力计被测压力经传压介质作用于压力传感器上，压力传感器输出相应的电信号或数字信号，由信号处理单元处理后在显示器上直接显示出被测压力的量值。
数字压力计类型
压力计按构造可分为整体型和分离型。
压力计按功能可分为单功能型和多功能型：
a、单功能型压力计只具有测量压力的功能；
b、多功能型压力计除具有测量压力的功能外，还具有测量非压力参数的附加功能(如电压、电流等)。
数字压力计使用方法
a、将仪器水平放于灰尘少、振动小的试验平台上。
b、使用前应接通电源预热30min以上。
c、将数字压力计的零点-测量选择：开关置于零点位，旋转零点整钮至显示为零。
d、数字压力计在计量单位检定后零点不可轻易调整。
e、压力连接必须保证待测压力低于允许的极限值。
f、根据被测压力范围选择并按下适当量程挡。
g、将零点-测量选择开关置测量位，开始测量。
超过量程，显示闪亮，则应把量程提高。
数字压力计注意事项
a、正确选择数字压力计。
在选择压力计测量范围时，被测压力不允许超过测量范围的允许过载能力，否则会影响零点和灵敏度。
b、切记固体颗粒或其他硬物进入引压管内，以免损坏传感器。
c、加压要缓慢，过分冲击会引起压力传感器元件的疲劳故障，
d、不要超过使用温度范围，否则会引起精度下降。
e、压力介质必须和压力传感器的材料相适应，否则：会损坏传感器。
f、不经常使用的数字压力计应每月送电一次，使之随时保持良好状态。
