消防管道安装及验收标准
消防管道安装标准规范
消防管道安装标准规范消防管道安装规范本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
施工准备材料要求：消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
作业条件：主体结构已验收，现场已清理干净。
管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
设备基础经检验符合设计要求，达到安装条件。
安装管道所需要的操作架应由专业人员搭设完毕。
检查管道支架、预留孔洞的位置、尺寸是否正确。
喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
操作工艺工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调安装准备：认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
消防排烟管道验收标准
消防排烟管道验收标准
消防排烟管道验收标准是根据国家相关规范和标准制定的，具体的标准可能会因地区和具体项目的要求而有所差异。
以下是一般情况下消防排烟管道验收的一些基本标准：
1. 管道材质：消防排烟管道通常采用不燃材料制成，如不锈钢或镀锌钢板。
对于使用其他材料的特殊情况，需要提供相关材料的证明文件。
2. 管道铺设：消防排烟管道应按照设计要求进行铺设，包括管道的坡度、连接方式等。
管道连接处应牢固可靠，不得有渗漏。
3. 管道尺寸：消防排烟管道的尺寸应符合设计要求，并满足相关规范的要求。
管道的直径或截面积需要满足所需的排烟量。
4. 防火要求：消防排烟管道需要具备一定的防火性能，包括防火隔离、耐高温等要求。
管道的防火措施需要满足相关规范的要求。
5. 管道布局：消防排烟管道的布局应合理，能够保证排烟的有效性和安全性。
管道的弯头和支持方式也需要满足相关规范的要求。
6. 验收记录：对消防排烟管道的验收应做好记录，包括管道材质、尺寸、铺设方式等的记录，以备查证。
以上是一些可能的消防排烟管道验收标准，具体情况还需要根
据项目的具体要求和当地的规范进行确定。
在验收过程中，还需要由相关专业人员进行实际检验和测试，以确保消防排烟管道的质量和安全性。
消防排烟管道验收标准
消防排烟管道验收标准消防排烟管道验收标准主要包括以下内容：1. 外观质量：管道表面应平整，无损坏，接管合理，连接处无明显缺陷。
2. 风管吊装：吊装风管允许偏差为3/1000，且不应大于20mm。
3. 漏风量测试：主、干管漏风量测试应不大于相关规定。
4. 外观检查：支架形式、位置应符合设计要求，间距应均匀，允许偏差为30mm。
5. 风管法兰：矩形法兰的四角应焊接螺栓，两对角线长度应相等。
6. 排烟管道的横截面积：为保证管道内空气流动速度稳定，其横截面积不应小于排烟设备出口面积的倍。
7. 垂直度测试：在管道安装完毕后，应对其垂直度进行测试，确保符合要求。
8. 防晃支架：当水平悬吊的主、干管道长度超过20m时，应设置防晃支架。
9. 支架间距：管道安装时，支架间距应符合相关规定。
10. 承重吊架：承重吊架的受力应与管道的走向一致。
11. 支吊架固定：支吊架的固定应牢固、平整，与管道接触良好。
12. 连接法兰：连接法兰时应保证平行、严密，并设置螺栓固定。
13. 波纹补偿器安装：波纹补偿器安装时应与管道保持同轴，不得偏斜。
14. 柔性短管：柔性短管的安装应松紧适度，防止对设备造成损坏。
15. 检查孔：在便于操作的位置设置检查孔，确保管道内部清洁。
16. 通风、空气调节系统的风管安装前应进行清洗，确保内部无杂物。
17. 风管安装完成后，应进行漏风量测试，确保符合要求。
18. 排烟口应安装在相应的防烟分区内，并满足设计位置要求。
19. 防火阀的安装位置应符合设计要求，并贴邻被保护对象（距防火墙或防火隔断墙不超过200mm）。
20. 防排烟系统的风机应满足设计的风量、风压及功率要求，并具有消防排烟使用的明显标志。
21. 排烟管道和正压送风管道均应作绝热处理，且防排烟管道铁皮厚度应满足高压风管厚度要求。
22. 检查防烟分区的设置、围合是否满足要求，确保排烟口安装在相应的防烟分区内且与设计位置一致。
23. 在验收过程中，应对各系统按比例进行抽查，确保系统正常运行。
室内消防管道安装规范
管道穿越墙、板、梁、柱等结构的做法
管道穿越墙、板、梁、柱等结构时，应设置套管，套管应固定牢固，与结构件之间应采用柔 性连接。
套管应采用防水、防腐、阻燃材料制作，并应符合现行相关标准的规定。
管道穿越墙、板、梁、柱等结构时，应按设计要求预留孔洞，孔洞尺寸应符合现行相关标准 的规定。
管道穿越墙、板、梁、柱等结构时，应按设计要求设置支架和吊架，确保管道的稳定性和安 全性。
管道连接的密封材料和防腐处理
密封材料：应选择耐压、耐腐蚀、耐高温的密封材料，如橡胶圈、石棉垫等。
防腐处理：根据管道材质和环境条件，进行相应的防腐处理，如涂防腐漆、镀锌等。
连接方式：应采用法兰连接、螺纹连接等方式，确保密封性能和可靠性。
安装要求：安装时应遵循相关规范和标准，确保管道连接牢固、密封性能良好，防止出现渗漏和损坏现象。
管道系统的试压和冲洗
试压：消防管道安装完毕后，应对管道系统 进行压力测试，以确保管道的密封性和强度。
冲洗：试压合格后，应对管道进行冲洗，以 清除管道内的杂质和污垢，保证消防水的清 洁度。
注意事项：试压时应逐步升压，并随时 检查管道是否有泄漏现象；冲洗时应使 用干净的自来水，并按照规定的流量和 流速进行。
质量验收程序和要求
验收程序：按照施工图 纸和规范要求进行验收， 包括管道、阀门、连接 件等部件的检查。
验收要求：确保管道 安装牢固，阀门操作 灵活，连接件密封良 好，无渗漏现象。
验收标准：参照相关 消防规范和标准，对 管道的材质、规格、 防腐、防冻、防爆等 方面进行检查。
验收记录：对验收 过程中发现的问题 进行记录，并要求 施工单位及时整改 。
佩戴安全带：在安装过程中，必须佩戴安全带，并确保安全带牢固可靠。 使用脚手架：在安装过程中，应使用合格的脚手架，并确保脚手架的搭设符合相关规定。 禁止抛投物品：在安装过程中，禁止从高处抛投任何物品，以免造成伤害。 禁止酒后作业：在安装过程中，禁止酒后作业，以免发生意外。

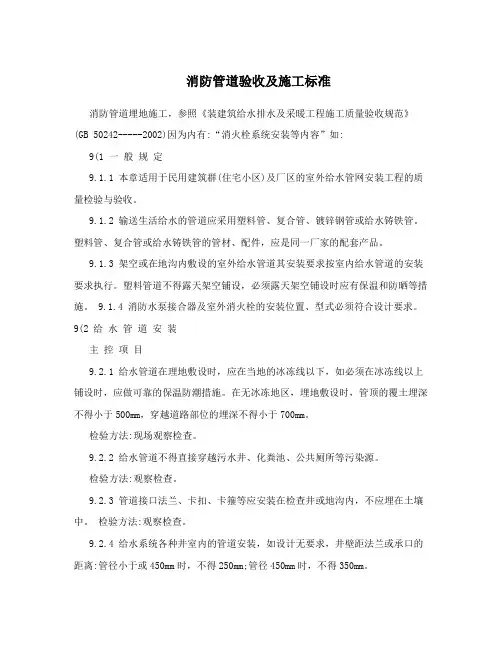

消防管道验收及施工标准
消防管道验收及施工标准消防管道埋地施工，参照《装建筑给水排水及采暖工程施工质量验收规范》(GB 50242-----2002)因为内有:“消火栓系统安装等内容”如:9(1 一般规定9.1.1 本章适用于民用建筑群(住宅小区)及厂区的室外给水管网安装工程的质量检验与验收。
9.1.2 输送生活给水的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管。
塑料管、复合管或给水铸铁管的管材、配件，应是同一厂家的配套产品。
9.1.3 架空或在地沟内敷设的室外给水管道其安装要求按室内给水管道的安装要求执行。
塑料管道不得露天架空铺设，必须露天架空铺设时应有保温和防晒等措施。
9.1.4 消防水泵接合器及室外消火栓的安装位置、型式必须符合设计要求。
9(2 给水管道安装主控项目9.2.1 给水管道在理地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。
在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。
检验方法:现场观察检查。
9.2.2 给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。
检验方法:观察检查。
9.2.3 管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。
检验方法:观察检查。
9.2.4 给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离:管径小于或450mm时，不得250mm;管径450mm时，不得350mm。
检验方法:尺量检查。
9.2.5 管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。
检验方法:管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力检查，压力应保持不变，不渗不漏。
9.2.6 镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无规定时，可按表9.2.6的规定执行。
卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等。
检验方法:观察和切开防腐层检查。
消防管道工程施工及验收规范
消防管道工程施工及验收规范消防管道工程是建筑工程中非常重要的一部分，它直接关系到人们的生命和财产安全。
因此，消防管道工程的施工及验收是非常重要的环节，需要严格按照规范进行操作。
本文将从消防管道工程施工前的准备工作、施工过程中的各项措施和验收过程中的注意事项等方面进行详细介绍。
二、消防管道工程施工前准备工作1. 施工图纸在开始消防管道工程施工之前，必须要有完整的施工图纸。
施工图纸应包括消防管道的布置方案、管道的材质规格、管道的连接方式等内容，以确保施工工作的顺利进行。
2. 施工人员施工人员是消防管道工程施工的重要组成部分，他们必须具备相关的资质和经验。
施工单位应根据施工需要招聘合格的施工人员，并为他们提供相关的培训和培训证书。
3. 施工材料施工材料的质量直接关系到消防管道工程的施工质量。
施工单位应选择质量可靠的施工材料，严格按照标准要求进行采购和使用。
4. 施工设备施工设备是消防管道工程施工的重要保障。
施工单位应选择适合的施工设备，并确保设备的完好性和安全性。
5. 环境检查在进行消防管道工程施工前，必须对施工现场及周边环境进行检查。
确保施工现场的安全性和整洁度，防止施工过程中出现安全事故。
三、消防管道工程施工过程控制1. 施工方案在开始消防管道工程施工前，必须制定详细的施工方案。
施工方案应包括施工流程、施工时间、质量标准等内容，以确保施工工作的有序进行。
2. 施工进度施工单位应制定合理的施工进度计划，并按照计划执行。
及时跟进施工进度，确保施工工作按时完成。
3. 安全措施施工单位必须严格遵守相关的安全操作规程，保障施工人员的安全。
在施工现场设立安全警示标识，并配备必要的安全设备，确保施工过程中的安全。
4. 质量控制施工单位应加强质量控制，确保消防管道工程的质量符合相关标准。
对管道安装、连接等工作进行严密监督，及时发现和处理质量问题。
5. 施工记录施工单位应做好施工记录，包括施工过程中的各项措施及施工质量情况等内容。
《消防管道安装规范》
消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2施工准备2.1材料要求：2.1.1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
2.1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
有产品出厂合格证。
2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
2.2主要机具：2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
2.3作业条件：2.3.1主体结构已验收，现场已清理干净。
2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.3设备基础经检验符合设计要求，达到安装条件。
2.3.4安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
3操作工艺3.1工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备：3.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
消防管道安装规范及质量管理要求
消防管道安装标准及质量管理要求本工艺标准合用于民用和普通工业建造的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。
2.1.1 消防喷洒管材应根据设计要求选用，普通采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不许等现象。
2.1.2 消火栓系统管材应根据设计要求选用，普通采用碳素钢管或者无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
2.1.3 消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，外表光洁，无裂纹，启闭灵便，有产品出厂合格证。
2.1.4 喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。
有产品出厂合格证。
2.1.5 消火栓箱体的规格类型应符合设计要求，箱体外表平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵便。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵便，关闭严密，密封填料完好，有产品出厂合格证。
2.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2.2.2 套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。
2.3.1 主体结构已验收，现场已清理干净。
2.3.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3.3 设备根抵经检验符合设计要求，到达安装条件。
2.3.4 安装管道所需要的操作架应由专业人员搭设完毕。
2.3.5 检查管道支架、预留孔洞的位置、尺寸是否正确。
2.3.6 喷洒头安装按建造装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。
封吊顶时按喷洒头预留口位置在顶板上开孔。
安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗) →节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调 3.2.1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防管道安装及验收标准
1. 引言
本文档旨在规范消防管道的安装和验收过程，以确保消防系统的有效运行和人员安全。
2. 安装标准
2.1 消防管道的选择应符合国家相关规范和标准，确保材料质量和耐久性。
2.2 安装前应进行管道系统设计和布置，确保满足消防系统的功能需求。
2.3 安装必须由具备相关资质的专业公司进行，施工人员应持有相应的证书和培训经验。
2.4 消防管道的安装应遵循相关图纸或设计文件，确保布置合理、连接牢固。
2.5 安装过程中可能涉及焊接、切割等作业，应按照相关安全规范执行，确保作业人员的安全。
3. 验收标准
3.1 消防管道安装完成后，应进行验收。
3.2 验收包括静态试验和功能试验。
3.3 静态试验主要检测管道系统的密封性能和承压能力，应符
合国家相关规范和标准。
3.4 功能试验主要检测消防系统各部件的工作状态和协调性，
确保在实际使用中能够正常运行。
3.5 验收过程应由消防设施的设计单位、施工单位和相关监管
部门共同参与。
3.6 验收合格后，应出具相应的验收报告，并在消防设施使用
前备案。
4. 执法和责任
4.1 消防部门应依法对消防管道的安装和验收进行监督检查，
确保符合法定要求。
4.2 施工单位和其他相关责任方应严格履行职责，确保消防管
道的安全和可靠运行。
4.3 违反相关安装和验收标准的行为，将面临相应的法律责任。
结论
通过本文档的指导，我们可以规范消防管道的安装和验收过程，确保消防系统的有效运行和人员安全。
同时，相关执法机构和责任
方需严格履行职责，共同维护消防安全。
