全自动洗衣机毕业论文第一章绪论1.1全自动洗衣机的现状及发展方向19世纪90时代脱颖而出的第一个新兴家用电器产品是洗衣机。
70年代初年全国产量仅百台，70年代末年达到万台，到80年代年全国产量百万台，产量居世界之冠。
这一时期以我国以自主研发洗衣机为主，生产企业也以国营和集体企业为主体，产品品种和质量水平与国际水平相差甚远。
随着我国改革开放的力度进一步加大，从而推动了家用全自动洗衣机发展行业的快速发展。
到1985～1986年，已经达到空前未有的规模，几乎所有的专业厂都引进了国外的技术。
当时日本技术是我国引进的主要对象，其中松下、东芝、三洋、夏普、日立技术都是引进的主要厂家。
通过技术及生产设备的引进，大大加快了行业发展步伐，产品品种和质量大幅度提高。
1988年全国总产量突破了一千万台大关，1989年达到最高峰的1046.7万台。
此时，我国家用电动洗衣机产品仍以双桶洗衣机为主，同时套桶全自动洗衣机开始崭露头角，但全自动滚筒式洗衣机只有一家企业生产。
到1990年全国共有59个家用电动洗衣机专业生产厂，除西藏以外的各省均有生产企业，家用电动洗衣机生产达到了空前的规模，生产企业数量和产量在世界上都是第一，产品质量也达到国外八十年代初期水平。
而现在的洗衣机真的是多种多样，在上海这样的大城市，双缸洗衣机购买的人已经是越来越少了，滚筒洗衣机和波轮洗衣机将成为市场的主流，使用洗衣机就是图个方便省力，现在的全自动洗衣机都符合人们的要求。
那么洗衣机还会怎样进步或发展呢？归纳起来，有如下几个趋势。
高度自动化：现在洗衣机越来越高度自动化，只要衣服放入洗衣机，简单的按两个键，就会自动注水，一些先进的电脑控制洗衣机，还能自动的感觉衣物的重量，自动的添加适合的水量和洗涤剂，自动的设置洗涤的时间和洗涤的力度，洗涤完以后自动的漂洗甩干，更有些滚筒洗衣机还会将衣物烘干，整个洗衣的过程完成以后还会用动听的音乐声提醒用户，用户可以在洗衣的过程做其它的事，节省了不少的时间。

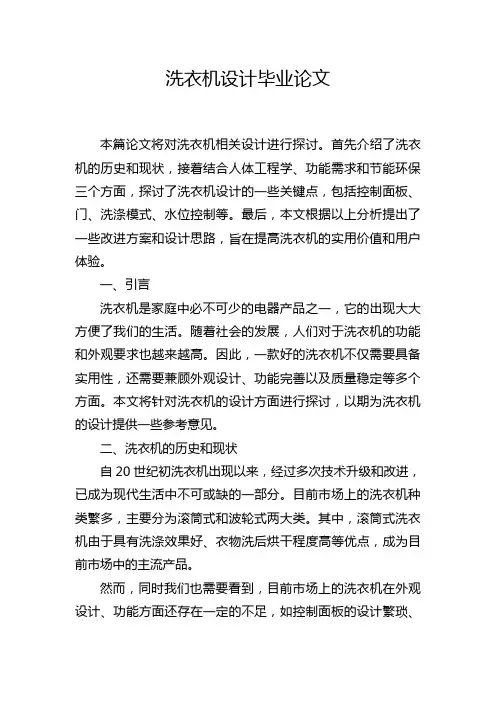

洗衣机设计毕业论文
洗衣机设计毕业论文本篇论文将对洗衣机相关设计进行探讨。
首先介绍了洗衣机的历史和现状，接着结合人体工程学、功能需求和节能环保三个方面，探讨了洗衣机设计的一些关键点，包括控制面板、门、洗涤模式、水位控制等。
最后，本文根据以上分析提出了一些改进方案和设计思路，旨在提高洗衣机的实用价值和用户体验。
一、引言洗衣机是家庭中必不可少的电器产品之一，它的出现大大方便了我们的生活。
随着社会的发展，人们对于洗衣机的功能和外观要求也越来越高。
因此，一款好的洗衣机不仅需要具备实用性，还需要兼顾外观设计、功能完善以及质量稳定等多个方面。
本文将针对洗衣机的设计方面进行探讨，以期为洗衣机的设计提供一些参考意见。
二、洗衣机的历史和现状自20世纪初洗衣机出现以来，经过多次技术升级和改进，已成为现代生活中不可或缺的一部分。
目前市场上的洗衣机种类繁多，主要分为滚筒式和波轮式两大类。
其中，滚筒式洗衣机由于具有洗涤效果好、衣物洗后烘干程度高等优点，成为目前市场中的主流产品。
然而，同时我们也需要看到，目前市场上的洗衣机在外观设计、功能方面还存在一定的不足，如控制面板的设计繁琐、门口位置容易堵塞等问题。
为此，本文将根据人体工程学、功能需求和节能环保三个方面共同对洗衣机的设计进行探讨和改进。
三、人体工程学的角度人体工程学是一门研究人得活动和作业与环境之间相互关系的学科，将人的生理、心理等特性作为设计对象的一部分，以达到更好的用户体验与工作效率。
对于洗衣机的设计来说，人体工程学同样也扮演着重要的角色。
1、控制面板的设计洗衣机的控制面板设计应该尽可能的简洁、易操作，减少操作盲区。
例如,细小的按钮会使用户难以准确判断，并在操作时误按其他按钮，降低洗衣机集成性能。
因此，我们应该尽可能提高按钮的大小，避免遮挡等。
2、门的设计现阶段洗衣机的门设计多为前置式，这种设计方便拿取衣物，但也存在一个问题，就是当衣物取出时，衣物常常会挡住门口，给下一次使用带来了很大的麻烦。

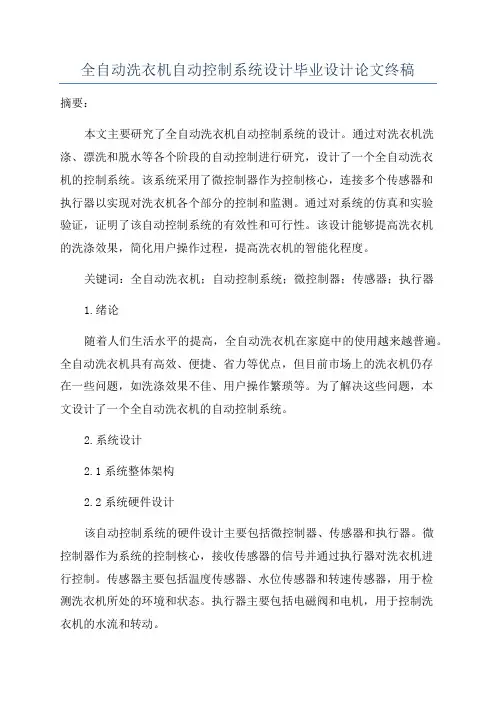

全自动洗衣机自动控制系统设计毕业设计论文终稿
全自动洗衣机自动控制系统设计毕业设计论文终稿摘要：本文主要研究了全自动洗衣机自动控制系统的设计。
通过对洗衣机洗涤、漂洗和脱水等各个阶段的自动控制进行研究，设计了一个全自动洗衣机的控制系统。
该系统采用了微控制器作为控制核心，连接多个传感器和执行器以实现对洗衣机各个部分的控制和监测。
通过对系统的仿真和实验验证，证明了该自动控制系统的有效性和可行性。
该设计能够提高洗衣机的洗涤效果，简化用户操作过程，提高洗衣机的智能化程度。
关键词：全自动洗衣机；自动控制系统；微控制器；传感器；执行器1.绪论随着人们生活水平的提高，全自动洗衣机在家庭中的使用越来越普遍。
全自动洗衣机具有高效、便捷、省力等优点，但目前市场上的洗衣机仍存在一些问题，如洗涤效果不佳、用户操作繁琐等。
为了解决这些问题，本文设计了一个全自动洗衣机的自动控制系统。
2.系统设计2.1系统整体架构2.2系统硬件设计该自动控制系统的硬件设计主要包括微控制器、传感器和执行器。
微控制器作为系统的控制核心，接收传感器的信号并通过执行器对洗衣机进行控制。
传感器主要包括温度传感器、水位传感器和转速传感器，用于检测洗衣机所处的环境和状态。
执行器主要包括电磁阀和电机，用于控制洗衣机的水流和转动。
2.3系统软件设计该自动控制系统的软件设计主要包括控制算法和用户界面设计。
控制算法采用PID控制算法，对洗衣机的洗涤、漂洗和脱水过程进行控制。
用户界面采用LCD显示屏和按键，用户可以通过按键选择洗涤模式和操作洗衣机。
3.系统实现通过对系统进行仿真和实验验证，证明了该自动控制系统的有效性和可行性。
测试结果表明，该系统可以根据洗涤剂和衣物的种类自动调节洗涤时间和温度，有效地提高了洗涤效果。
同时，该系统的用户界面简单明了，用户可以通过按键轻松选择洗涤模式和操作洗衣机。
4.结论通过本次设计，成功设计了一个全自动洗衣机自动控制系统。
该系统能够提高洗衣机的洗涤效果，简化用户操作过程，提高洗衣机的智能化程度。
基于PLC的全自动洗衣机的毕业论文
黄淮学院毕业论文(设计)系专业班级学号课题名称学生姓名指导教师20 年月日目录【摘要】描述了全自动洗衣机控制系统的运作要求。
实现了洗衣机进水、洗涤、排水、脱水、报警到自动停机的循环过程。
设计了相应的系统软件，结合相应的硬件系统，并通过三菱的F1系列的plc仿真系统模拟出全自动洗衣机的运行过程。
此项设计对提高学生的动手能力和帮助学生对一些理论知识的理解都具有积极作用。
【关键词】PLC 洗衣机全自动控制程序器【Abstract】：Have described that the full-automatic washing machine controls the systematic operation request .Have come true the washing machine drains away water from water-entering , cleaning , dehydration , gives an alarm to the circulation process stopping calculation voluntarily . Have designed corresponding system software , having put up full-automatic washing machine operation process combining with the corresponding hardware system ,and the simulated PLC system imitate passing the F1 of Mitsubishi company series .this item designs that the ability and understanding helping a student to a little theory knowledge all have the active effect to getting to work improving a student .【KEYWORD】PLC Washing machine full-automatic procedure controller绪论可编程控制器是以计算机为核心的通用自动控制装置，它的功能强、可靠性强、编程简单、使用方便、体积小。
全自动洗衣机控制系统毕业设计
全自动洗衣机控制系统毕业设计引言：随着科技的不断进步和人们对生活质量要求的提高，洗衣机成为人们日常生活中不可或缺的家电之一、随着时间的推移，洗衣机也从最初的手动操作逐渐发展为半自动和全自动洗衣机。
全自动洗衣机不仅可以方便快捷地完成洗涤、漂洗和脱水等过程，还具备各种智能控制功能，极大地提高了洗衣机的使用便利性和智能化程度。
本篇毕业设计将着重讨论全自动洗衣机控制系统的设计与开发，以满足现代家庭的需求。
目标：本毕业设计的目标是设计和开发一个高效、功能完善的全自动洗衣机控制系统。
该系统应具备智能化控制功能，能够根据用户的需求，自动选择适当的洗涤程序，并在洗衣机开始工作前进行必要的预处理，如测定衣物重量和水质硬度等。
此外，系统还应具备故障诊断功能，能够自动检测洗衣机发生的故障并及时报警，方便用户及时处理。
设计与实现：1.硬件设计：本系统的硬件设计包括传感器的选择与布置、执行机构的设计和控制电路的设计等。
传感器主要用于监测洗衣机的状态和环境参数，如水位传感器、温度传感器和转速传感器等。
执行机构主要包括电机和阀门等，用于控制洗衣机的运行。
控制电路设计主要涉及电源管理、数据采集与处理以及通信等方面。
2.软件设计：软件设计是全自动洗衣机控制系统设计中的关键环节。
该系统的软件应具备以下功能：-用户界面设计：设计一个直观友好的用户界面，使用户能够方便地选择洗涤程序、调整参数等。
-洗涤程序选择：根据用户选择的洗涤程序，自动调整洗衣机的运行参数，并显示当前运行状态。
-智能预处理：根据衣物重量和水质硬度等参数，自动调整洗涤剂的用量和洗涤时间。
-故障诊断：通过监测和分析来自传感器的数据，判断洗衣机是否发生故障，并及时报警。
3.性能测试与优化：完成洗衣机控制系统的设计与开发后，需进行性能测试与优化，以确保系统的稳定可靠性。
性能测试可以包括对系统各功能的单独测试和整体测试，确保系统在各种工作状态下都能正常运行。
优化则需要根据测试结果对系统的硬件和软件进行适当的调整和改进，以提高系统的性能和可靠性。
基于PLC全自动洗衣机毕业设计
前 言
目前自动洗衣机已经成为每个家庭所必需的电器，随着它的畅销出现了各种各样的全自动洗衣机，该设计实现了洗衣机由进水、 洗涤、排水、脱水、报警到自动停机的循环过程设计了相应的系统软件。在工业控制系统中广泛应用的PLC能克服单片机的缺点，它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能，因此在运用中，硬件也相对简单，提高控制系统的可靠性。另外它的编程语言也相对简单，因此在该设计中采用了PLC来实现全自动洗衣机的工作过程。
1. 编程方便，可在现场修改程序；
2. 维修方便，最好是插件式；
3. 可靠性高于继电器控制柜；
4. 体积小于继电器控制柜；
5. 可将数据直接送入管理计算机；
6. 在成本上可与继电器控制竞争；
7. 输入可以是交流115V；
8. 输出为交流115V/2A以上，能直接驱动电磁阀；
9. 在扩展时，原有系统只要很小变更；
全自动洗衣机利用可编程控制器、变频器与人机界面等自动化产品的有机结合来实现对工业洗涤设备的自动控制，其主要控制思路是对洗涤设备的进水/出水、洗涤模式、洗涤时间、脱水频率的设定、可编程控制器通讯功能的应用、变频器简易PLC功能的应用进行有机的组合与设计。
此论文的初始对自动洗衣机进行了分类。 按自动化程度分类，洗衣机可分为普通型、半自动型、全自动型三大类。并依次做了简单的介绍，同时全自动洗衣机应用了可编程控制器，它的功能强、可靠性极强、编程简单、使用方便、体积小。现已广泛应用于工业控制的各个领域，然后主要是介绍全自动洗衣机的工作原理，利用可编程控制器PLC实现控制。
This design introduces a fully automatic washing machine works, plc control system modeling and resource allocation, control system programming and debugging.According to the working principle of automatic washing machine, using a programmable controller forcontrol.
全自动洗衣机 plc 控制毕业设计论文
全自动洗衣机 plc 控制毕业设计论文全自动洗衣机PLC控制毕业设计论文引言：在现代社会，洗衣机已经成为了大多数家庭中不可或缺的家电之一。
随着科技的进步和人们生活水平的提高，人们对洗衣机的要求也越来越高。
全自动洗衣机凭借其便捷、高效的特点，成为了人们的首选。
本篇论文将围绕全自动洗衣机的PLC控制展开讨论，探讨其在提高洗衣机性能和功能方面的作用。
一、PLC在全自动洗衣机中的应用PLC（可编程逻辑控制器）是一种专门用于工业自动化的数字计算机，广泛应用于各种自动化设备中。
在全自动洗衣机中，PLC起着控制和监控的重要作用。
通过PLC的编程，可以实现对洗衣机的各种操作和功能的控制。
二、PLC控制系统的设计1. 系统框架设计全自动洗衣机的PLC控制系统由输入、处理和输出三个部分构成。
输入部分包括各种传感器和按钮，用于感知用户的指令和洗衣机的状态；处理部分由PLC控制器组成，负责接收和处理输入信号，并根据预设的程序进行相应的操作；输出部分包括电机、阀门等执行机构，用于实现洗衣机的各种功能。
2. 程序设计PLC控制系统的程序设计是实现全自动洗衣机功能的关键。
程序设计需要考虑到洗衣机的各种操作和功能，如水位控制、温度控制、洗涤时间控制等。
通过编写合理的程序，可以实现洗衣机的自动化控制，提高洗衣机的性能和效率。
三、PLC控制系统的优势1. 灵活性PLC控制系统具有良好的灵活性，可以根据不同的需求进行编程和调整。
通过修改程序，可以实现不同洗衣模式的切换，满足用户的个性化需求。
2. 可靠性PLC控制系统具有较高的可靠性，能够稳定运行并保证洗衣机的正常工作。
PLC 控制器采用可靠的硬件和软件设计，能够有效避免故障和错误的发生。
3. 易于维护PLC控制系统的维护相对简单。
由于PLC控制器的模块化设计，当出现故障时，只需更换故障模块，而不需要对整个系统进行大规模的维修。
四、PLC控制系统的发展趋势随着科技的不断进步，PLC控制系统在全自动洗衣机中的应用也在不断发展。
全自动洗衣机毕业设计
3.5.2 智能洗衣机梯形图的设计13
第4章 Wincc flexible系统仿真调试26
4.1 仿真及调试26
4.1.1 仿真编写26
4.1.2 组态画面建立与动画连接26
总 结42
参考文献44
摘
随着社会经济的发展和科学技术水平的提高，家庭电器全自动化成为必然的发展趋势。全自动洗衣机的产生极大的方便了人们的生活。洗衣机是国家电业唯一不打价格战的行业，经过几年的平稳发展，国产洗衣机无论在质量上还是功能上都和世界领先水平同步。纵观洗衣机市场，高效节能、省水、省电、环保型洗衣机一直在市场上占主导地位。
职称
工作单位及所从事专业
联系方式
备 注
文家雄
高级
工程师
信息职业技术学院
电气自动化技术
设计（论文）容：
1.有自动、手动、洗涤、排水、脱水、报警功能；
2.洗涤次数的显示，洗涤、排水、脱水、报警时间显示；
3.多功能洗衣机系统结构设计，控制要求；
4.选择电路元件，给出元件明细表，I/O口分配，系统仿真及调试程序；
2.4 PLC的工作
PLC是一种工业控制计算机，它的工作原理建立在计算机工作原理之上，即通过执行反映控制要求的用户程序来完成。但是CPU是以分时操作系统方式来处理各项任务的，即计算机在每一瞬间只能做一件事情，而且程序的执行是按程序顺序依次完成相应各电器的动作，所以PLC的工作方式是串行的。当PLC运行时，是通过执行反映控制要求的用户程序来完成控制任务的，需要执行众多的操作，但CPU不可能同时去执行多个操作，它只能按分时操作（串行工作）方式，每一次执行一个操作，按顺序逐个执行。由于CPU的运算处理速度很快，所以从宏观上来看，PLC外部出现的结果似乎是同时（并行）完成的。这种串行工作过程称为PLC的扫描工作方式。
