台达DTA9696温控表最新说明书
DTA使用手册

選購資訊
DTA
PV: 溫 度 顯 示 值 SV: 溫 度 設 定 值 AT: 自 動 調 諧 指 示 燈 O U T: 輸 出 指 示 燈
:選擇及設定按鍵
C、F : 攝 氏 、 華 氏 指 示 燈 ALM 1 / ALM 2: 警 報 輸 出 指 示 燈
:數字及設定調整按鈕
系列名稱 面板尺寸(W×H) 輸出選項
0
時設定)
ioF:PID 控制時,當積分控制常數不為零時,積分量的預設值,AT 可自動設
0
定此參數。
HTS:ON-OFF 控制時,加熱調節感度設定
0
CTS:ON-OFF 控制時,冷卻調節感度設定
0
HTPD:PID 加熱控制週期設定(PID 控制時設定) CLPD:PID 冷卻控制週期設定(PID 控制時設定)
ALARM2 HIGH:第二組警報上限設定
ALARM2 LOW:第二組警報下限設定
出廠設定值 RUN 4.0℃ 4.0℃ 4.0℃ 4.0℃
Key lock:全部按鍵鎖定(
),只允許 SV 值變更(
)及 OFF( ),
同時按下 和 可恢復按鍵功能
輸出量顯示及手動輸出時輸出量調整。(控制為 ON-OFF 及自動調諧時不顯示)
0.1﹪全刻度
PID 或 ON/OFF 或手動輸出
繼電器輸出,交流 250 伏特,5 安培,單刀雙閘(4848 為單刀單閘)
電壓脈沖輸出,直流 14 伏特,最大輸出電流 40 毫安
電流輸出,直流 4∼20 毫安輸出(負載阻抗需小於 600 歐姆)
0.5 秒
10∼55Hz 10m/s2 3 軸方向 10min
間時,對應警報動作
(完整版)台达温控器安装使用说明

台达温控器安装设定说明一、使用目的为防止节能系统运行时出现节能风机和空调都没有打开(全关)的现象,导致机房温度升高。
通过加装台达温度控制器(DTA4848R0 以下简称温控器),来进一步提高系统运行可靠性。
此套系统包含:温控器、温度传感器(铂电阻或热电偶)、继电器以及安装支架。
温度传感器安装在机房内,实时侦测机房内温度,信号送给温控器,当机房温度高出设定温度时,温控器输出接点控制继电器关断节能系统,系统断电后空调自动打开(不适合开关控制为脉冲模式的空调),来避免机房发生高温事故,待空调把机房内的温度降到正常值时,温控器自动把节能系统电源打开,节能系统重新开始运行。
二、加装方法台达温控器使用交流220V 电源(注意安装、供电安全!),温度信号采样方式为(PT100 铂电阻或热电偶),控制输出为一个常开接点,常开接点控制一个有 2 路 /4 路( MY2N/MY4N)触点继电器的线圈,每台节能风机的紧急停机按纽控制的线路分别串接到继电器的每组常闭触点上。
注意温控器(电源)的供电应接在柜内单相断路器(两路)的下面,不经过“急停按钮”,否则温控器动作会切断自身的电源,造成系统电源断续抖动。
三、连接线路示意图:对于两线式 PT100,其与温控器之间一定也要用三芯线,且各芯阻抗要一直,否则温度会有很大偏差,见下图四、温控器的设定说明上图所示的就是节能系统所需加装的台达温控器(DTA4848 )设定参数步骤如下:首先接通温控器的交流电源,上电后进入温控器的设置菜单进行相关参数设定:上电后显示的画面如上图(运转模式)温控器共有三个模式(调整模式、运转模式、设定模式),通过按动面板上的SET 键在三个模式间进行切换。
( 1),按 SET 键超过3秒,进入设定模式(面板的PV处显示)在此模式下需设定以下几个参数:(各参数间选择通过按来切换)a)温度探头型号选择:(出厂值为---显示在面板的SV 处),如温控器接PT100 温度探头则需设为,如温控器接热电偶则需设为,(参数的设定值的修改通过按动面板上的来实现,然后按SET )如果设定的参数和温控器所接的温度探头不对应,则面板显示如下错误:b)控制方式选择:(出厂值为---- 显示在面板的SV 处),控制模式需改为,然后按SETc)制冷 /加热模式选择:(出厂值为---- 显示在面板的SV 处),模式需改为,然后按SET以上三个参数设定完了后,按SET 温控器回到运转模式( 2)在运转模式下,按来设定所需的温度设定值(温控器面板上SV 处显示值)(如果TH 值为30 则机房的 TH 值为 28 则设为 25,然后在后面的冷却调节感度设定中设 3 即可,如果机房的设为 26,然后在后面的冷却调节感度设定中设 4 即可),系统出厂设置为26。
台达温控器选型资料

电气规格
输入电源 操作电压范围 电源消耗功率
输入温度传感器
控制方法
控制输出种类
取样周期 通讯功能 通讯协议 耐震动 耐冲击 操作环境温度 存放环境温度 操作高度 操作环境湿度
直流电24伏特,采隔离式开关电源 额定电压90%~110% 3W + 3W x DTC2000并接数(最多可并接7台) 热电偶:K, J, T, E, N, R, S, B, L, U, TXK 白金测温电阻:Pt100, JPt100 模拟量输入:0~5V, 0~10V, 0~20mA, 4~20mA, 0~50mV PID , PID可编程,手动或 ON/OFF 继电器输出,单刀单闸,最大负载为交流250伏特,3安培的电阻性负载 电压脉冲输出,直流14伏特,最大输出电流40毫安 电流输出,直流4~20毫安输出(负载阻抗需小于500Ω) 模拟电压输出0~10V(负载阻抗需大于1000Ω) 模拟输入:0.15 秒 热电偶或白金电阻:0.4 秒 RS-485数字通讯,支持2,400bps~38,400bps传输速度 采用Modbus通讯协议,支持RTU/ASCII通讯格式 10~55Hz 10m /s2 3轴方向 10min 最大300m /s2 3轴6方向 各3次 0℃~+50℃ -20℃~+65℃ 低于2000公尺 35% to 85% RH(无结露)
+
-
线性电流 (mA)
+
V
-
线性电压 (V)
稳定控制:
. 内建PID控制功能,搭配精准的自动演算(AT),
. 可自动算出适合系统的PID参数,有效提高系统稳定度及
控制精度
(自 动 演 算 前) PV
(自 动 演 算 后) PV
台达 说明书

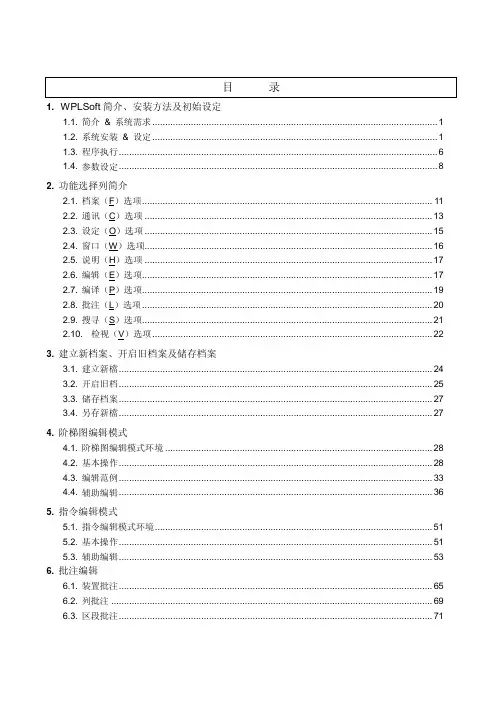

目录1. WPLSoft简介、安装方法及初始设定1.1. 简介 & 系统需求 (1)1.2. 系统安装 & 设定 (1)1.3. 程序执行 (6)1.4. 参数设定 (8)2. 功能选择列简介2.1. 档案(F)选项 (11)2.2. 通讯(C)选项 (13)2.3. 设定(O)选项 (15)2.4. 窗口(W)选项 (16)2.5. 说明(H)选项 (17)2.6. 编辑(E)选项 (17)2.7. 编译(P)选项 (19)2.8. 批注(L)选项 (20)2.9. 搜寻(S)选项 (21)2.10. 检视(V)选项 (22)3. 建立新档案、开启旧档案及储存档案3.1. 建立新檔 (24)3.2. 开启旧档 (25)3.3. 储存档案 (27)3.4. 另存新檔 (27)4. 阶梯图编辑模式4.1. 阶梯图编辑模式环境 (28)4.2. 基本操作 (28)4.3. 编辑范例 (33)4.4. 辅助编辑 (36)5. 指令编辑模式5.1. 指令编辑模式环境 (51)5.2. 基本操作 (51)5.3. 辅助编辑 (53)6. 批注编辑6.1. 装置批注 (65)6.2. 列批注 (69)6.3. 区段批注 (71)7. 通讯联机模式7.1. 传送资料 (73)7.2. 程序验证 (75)7.3. 密码功能 (76)7.4. 执行/停止PLC (77)7.5. 阶梯图监控 (78)7.6. SFC监控 (80)7.7. 装置监控 (82)7.8. 装置强制ON/OFF (85)7.9. 改变现在值 (88)7.10 缓存器编辑 (90)7.11. PLC 程序内存清除 (92)7.12.PLC状态信息 (94)8. SFC编辑模式8.1.SFC编辑模式环境 (95)8.2.基本操作 (95)8.3.辅助编辑 (106)9. 附录资料资料一操作键及快速键一览表 (114)资料二范例程序 (119)资料三索引功能 (121)。
台达温度控制器技术手册

台达温度控制器技术详解201008目录1.输入部分1.1热电阻输入 (1)1.2热电偶输入 (2)1.3模拟量输入 (2)1.4模拟量定义 (2)2.输出部分2.1继电器输输出 (3)2.2电压脉冲输出 (3)2.3固态继电器介绍 (3)2.4模拟量输出控制 (4)2.5调功调压器简介 (5)2.6模拟量输出调整 (5)2.7PV变送的实现 (5)3.控制方式 (6)3.1.PID控制概念 (6)3.1.1 输出量 (6)3.1.2 P比例控制概念 (7)3.1.2 I积分控制概念 (7)3.1.3 D微分控制概念 (7)3.1.4 自整定(AT) (8)3.1.5 自整定原理 (8)3.1.6 PID参数微调 (9)3.1.7阀门,变频器的设定 (9)3.1.8 PID 双向输出 (9)3.2 ONOFF控制 (10)3.3 手动控制 (10)3.4 程序控制 (10)3.5程序控制原理 (12)3.6 DTB程序控制断电保持功能激活 (12)4.报警输出 (13)4.1 DTE的报警 (14)4.2 超温报警的定义方法 (14)4. 3 加热器断线报警 (14)4. 4 程序控制报警 (14)5.RS485通讯 (15)5.1 DTA通讯 (15)5.2 DTB通讯 (15)5.3 DTC通讯 (15)5.4 温控器与台达人机通讯范例 (16)5.5 温控器与台达PLC通讯范例 (22)6 DTCOM 软件 (23)6.1 DTCOM软件下载 (23)6.2 DTCOM 的使用 (24)6. 3单一指令测试 (26)6.4通过DTCOM软件实现程序规划 (27)7. DTE 软件的操作 (28)7.1更改DTE主机通讯协议 (28)7.2 DTE程序规划设定 (28)8.恢复出厂值的方法 (30)8.1 DTA恢复出厂值 (30)8.2 DTB系列恢复出厂值 (32)8.3 DTC系列恢复出厂值 (33)8.4 DTE10T,DTE10P主机恢复出厂值 (34)9.实际应用案例 (35)9.1 塑料挤出机-1 (35)9.2 塑料挤出机-2 (36)9.3 热流道控制系统 (38)9.4 油田数据采集 (40)9.5 中空成型机CT检测功能 (43)台达温度控制器详解1.输入部分:台达可支持全系列温度传感器(DTE系列除外)。

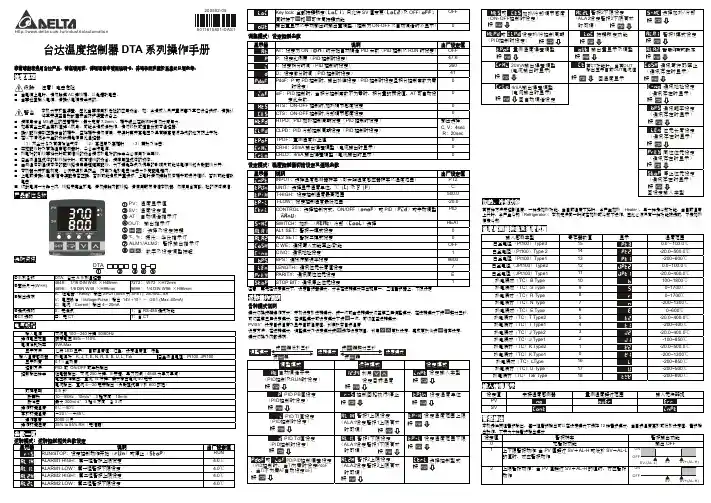

DTA系列溫度控制器 说明书

系列溫度控制器操作手冊非常感謝您選用台達產品,請在使用前,詳細閱讀本使用說明書,並將手冊放置於易拿處以便參考。
注意事項注意!電擊危險!當電源上電時,請勿觸摸AC接線端,以免遭致電擊。
當要檢查輸入電源,請確認電源是關閉的。
本機為開放型裝置,因此當要使用於危險的應用場合,如:會造成人員嚴重傷害及其它設備損壞,請確認將其安裝至自動故障安全防護裝置設備上。
1. 請使用適合M3螺絲的壓著端子(最大寬度7.2mm),端子螺絲在鎖緊時請勿過度用力。
2. 如果有塵土或金屬殘渣掉入機身,可能會造成誤動作。
請勿修改或擅自拆卸本溫控器。
3. 確認配線接到正確適當的端子。
空餘端子請勿使用。
安裝時離開高電壓及具有強高周波雜訊的地方防止干擾。
4. 在以下情況會發生的場所避免使用此溫控器。
(1)灰塵過多及有腐蝕性氣體;(2)高溼度及高輻射;(3)震動及衝擊;5. 實施配線時及更換溫度感測器時,務必關閉電源。
6. 熱電對的引線要延長時或有結線的場合請依熱電對的種類務必使用補償導線。
7. 白金測溫阻抗體的引線延長時,或有結線的場合,請使用阻抗體的物體。
8. 由測溫體到溫調本體的配線請用最短距離配線,為了避免雜訊及誘導的影響儘可能將電源線和負載配線分開。
9. 本機器為開放型機殼,必須安裝於具防塵、防潮及免於電擊∕衝擊之外殼配電箱內。
10. 上電前請確認電源⁄信號裝配是否正確,否則可能造成嚴重損壞。
上電時請勿接觸機體端子或進行維修,否則可能遭致電擊。
11. 切斷電源一分鐘之內,線路未完全放電,請勿接觸內部線路。
請使用乾布清潔本機器,勿使用含有酸、鹼的液體清潔。
產品部位名稱選購資訊c系列名稱DTA:台達A系列溫控器d面板尺寸(W×H) 4848:1/16 DIN W48 ×H48mm4896:1/8 DIN W48 ×H96mm9648:1/8 DIN W96 ×H48mm7272:W72 ×H72mm9696:1/4 DIN W96 ×H96mme輸出選項R:繼電器輸出SPDT(4848為SPST), 250VAC, 5A V:電壓脈波輸出14V +10% ~ -20%(Max. 40mA) C:電流輸出4 ~ 20mAf通訊選購0:無通訊1:含RS-485通訊功能g CT選購□:無CT T:含CT電氣規格輸入電源交流電100 ~ 240V, 50/60Hz操作電壓範圍額定電壓85% ~110%電源消耗功率5VA Max.顯示方法七段LED顯示;目前溫度值:紅色,設定溫度值:綠色輸入溫度感測器熱電偶對:K, J, T, E, N, R, S, B, U, L, Txk 白金測溫電阻:Pt100, JPt100全刻度顯示刻度 0.1%控制方法 PID或ON/OFF或手動輸出繼電器輸出,交流250V,5A,單刀雙閘(4848為單刀單閘)控制輸出種類電壓脈波輸出,直流14V,最大輸出電流40mA電流輸出,直流4 ~ 20mA輸出(負載阻抗需小於600Ω)取樣週期 0.5秒耐震動10 ~ 55Hz 10m/s2 3軸方向 10min耐衝擊最大300m/ s23軸6方向各3次操作環境溫度0°C ~ 50°C存放環境溫度-20°C ~ 65°C操作高度 2,000公尺操作環境溼度35% ~ 85% RH(無結露)面板防護等級IP65參數一覽運轉模式:運轉控制相關參數設定調整模式:設定控制參數設定模式:溫度控制器初始設定及通訊參數注意:需先在設定模式下,設定警報器模式,才會在運轉模式中出現第一、二組警報器上、下限設定。
台达温控器说明书

台达温控器说明书一、引言感谢您选择台达温控器。
本说明书旨在为您提供对台达温控器的全面了解,包括使用方法、功能特点和注意事项等方面的信息。
二、产品概述1. 外观台达温控器采用精致的设计,外观简约大方。
机身采用高质量材料,表面光滑,并且具有防尘、防水功能,确保产品的可靠性和耐用性。
2. 功能特点- 温度调节:台达温控器可以精确调节温度,保证您的室内环境始终处于舒适的温度范围内。
- 定时功能:您可以根据自己的需求设置定时开关机,从而实现节能和便利的目的。
- 自动模式:温控器具备智能感应功能,可根据环境温度自动调节工作状态。
- 温度显示:台达温控器配备高清液晶屏,清晰显示当前温度和设定温度,便于实时掌握室内温度状态。
三、使用方法1. 安装- 将温控器固定在墙壁上,确保安装牢固。
- 接通电源,并将电源线正确连接到温控器上。
2. 设置温度- 按下温度调节按钮,通过上下键调整温度值。
- 确认设置后,按下确认键保存。
3. 设置定时开关机- 进入定时功能界面,按照屏幕上的提示依次设置开机和关机时间。
- 确认设置后,按下确认键保存。
4. 切换工作模式- 通过按下模式切换键,可在制冷模式、制热模式和自动模式之间进行切换。
四、注意事项1. 温度设置- 在夏季高温季节,建议将温度设定在适当较高的范围,以避免过度制冷引起不适。
- 在冬季寒冷季节,建议将温度设定在适当较低的范围,以避免过度加热引起不适。
2. 安全使用- 使用前请仔细阅读本说明书,并按照说明书操作。
- 请勿将温控器暴露在潮湿、高温或极寒的环境中,以免影响产品性能。
- 请勿在温控器上堆放物品,确保其周围空间畅通。
3. 维护和保养- 定期进行外部清洁,可以使用软布擦拭表面污垢。
- 请勿使用酸性、碱性或有腐蚀性的清洁剂清洁温控器。
- 如发现温控器存在故障,请及时与专业维修人员联系,切勿私自拆卸或修理。
五、常见问题解答1. 温控器无法启动怎么办?- 请检查温控器是否与电源连接正常。
台达温度控制器 DTA系列手册

显示刻度 控制方法
控制输出种类
采样周期 耐震动 耐冲击 操作环境温度 存放环境温度 操作高度 操作环境湿度 面板防护等级
交流电 100 ~ 240V, 50/60Hz
额定电压 85% ~110%
5VA Max.
七段 LED 显示; 目前温度值:红色,设定温度值:绿色
热电偶对:K, J, T, E, N, R, S, B, U, L, Txk
0 ~ 600°C -20.0 ~ 400.0°C
-200 ~ 400°C -20.0 ~ 400.0°C
-100 ~ 850°C -20.0 ~ 500.0°C -200 ~ 1,300°C
-200 ~ 850°C -200 ~ 500°C -200 ~ 800°C
设定值 PV SV
未接温度传感器
按V
按V
选择加热⁄冷却
按V
或
设定热⁄冷控制周期
(PID 控制时设定)
按V
按键锁定功能
按V
警报 1 模式设定
按V
测量温度误差调整
输出量显示及调整
警报 2 模式设定
按V
按V
按V
20mA 输出误差调整 (电流输出时显示)
有 CT 功能时,当有 OUT 输出显示目 前 OUT 电流值
ASCII, RTU 通讯格式选择
CONTROL:选择控制方式,ON/OFF(
)或 PID( )或手动调整(
)
SWITCH:加热 (
)冷却(
)选择
AL1 SET:警报一模式设定(请参阅「警报输出」说明)
AL2 SET:警报二模式设定(请参阅「警报输出」说明)
C SELECT: ASCII, RTU 通讯格式选择
