孔明锁的制作
鲁班锁的制作
二.鲁班锁构件的制作流程框图
画线 锯 凿 锉 不 合 适
组合检验
合适 完成
1号锁件的三视图
18 9 120 9
18
18
2号锁件的三视图
Φ9
120
的三视图
18 9 120 9 51 9 9 19
三.鲁班锁的组装流程
鲁 班 锁 的 制 作 （六 根）
装配效果图
零 件 图
装配动画
姓名 班级 一号组员 二号组员 第一次
一班 二班 三班 四班 五班 六班 七班 八班
活 动 项 目 第二次 第三次 第四次
要求：不能把线锯掉，锯时锯片要垂直。
• 凿切：把锯开的中间部分凿去。 要求：在宽边中线前面，凿子要垂直 。
精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
鲁班锁又叫孔明锁，相传 是三国时期诸葛孔明根据八 卦玄学的原理发明的一种玩 具，曾广泛流传于民间，是 中国古代传统的土木建筑固 定结合器，不用钉子和绳子 ，完全靠自身结构的连接支 撑，就像一张纸对折一下就 能够立得起来，展现了一种 看似简单，却凝结着不平凡 的智慧。
一.思考制作的流程 思考：下面的构件该如何制作， 请说明你的流程。
画线
画好一根,对齐其余四根,用钢尺划线,先画
中线,以中线为基准,画出中间的40mm
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周
B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于棱
新手自制6根鲁班锁，附尺寸图纸～
新手自制6根鲁班锁，附尺ห้องสมุดไป่ตู้图纸～
附上尺寸图纸，有兴趣的可以自己动手做一个：
闲来无事，看到网上的鲁班锁挺好玩的，就打算自己做一个，在网上搜了个尺寸图纸，制作过程忘记拍照了，其实也很简单，就有两根需要用凿子手工再加工下，剩下的都可以用台锯直接开槽，主要是尺寸一定要准确，不然的话不是组装不起来就是组装上之后太松，我是先留线切割开槽，然后用凿子和锉刀慢慢修，直到不松不紧为止～
话不多说，上图：
诸葛锁的制作.ppt
①
①
②
②
①图是从物体
正面看过去的,
为主视图
②图是从物体 ① 上面看过去的, 为俯视图。
②
理解三视图
动一动： 谁能将诸葛锁的主视图
整齐的摆在一个平面上？
划线前的准备
做一做： 将你的木条固定起来
思考：
通过主视图的制作，你发现 诸葛锁的凹槽在数据上有什 么特点？
所有的数据都是8的倍数！ 因为木条长80mm
拓展：
如果木条的长是100mm， 它的宽和高分别应是多少？ 凹槽的尺寸又是多少？
如果木条的长度是60mm呢？
思考：
俯视图应该画在木条的哪一 面？它和主视图有着怎样的 位置关系？
什么是三视图?
六视图 三视图 主视图 俯视图 后视图
诸葛锁的结构
3种木块的凹槽有什么共同特点？
诸葛锁的发展
后来，人们在原始的六根木条的基础上，发 明了九根、十二根，甚至更多根的诸葛锁。
十九二根根
技 术 图 样 （ 一 ）
1. 凹槽均位于木条 中间或以中线为界。
2. 凹槽均深8mm
3. 凹槽的宽度 均为8的倍数
诸葛锁的制作
什么是诸葛锁？
诸葛锁又称孔明锁、难人木
诸葛锁的奥秘:
通过凹凸结合的原理将木条 连接在一起。
凹
卯
卯应用
山
西
应
卯榫结合的构造
县
木
塔
诸葛锁的组成
六块诸葛锁由几种不同凹槽的木条构成？ 它们分别有几根？
一根
一根
三根
一根
视图的分析
说说“图样（一）”中的各图 是从什么角度看过去的，分别 是哪种视图？

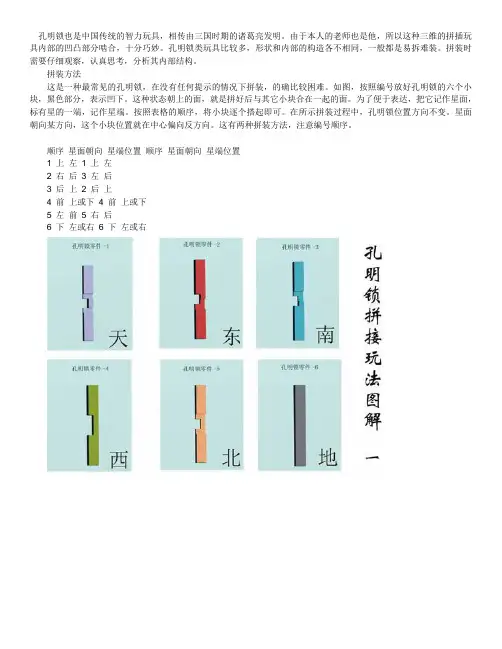

孔明锁图解
孔明锁也是中国传统的智力玩具，相传由三国时期的诸葛亮发明。
由于本人的老师也是他，所以这种三维的拼插玩具内部的凹凸部分啮合，十分巧妙。
孔明锁类玩具比较多，形状和内部的构造各不相同，一般都是易拆难装。
拼装时需要仔细观察，认真思考，分析其内部结构。
拼装方法这是一种最常见的孔明锁，在没有任何提示的情况下拼装，的确比较困难。
如图，按照编号放好孔明锁的六个小块，黑色部分，表示凹下。
这种状态朝上的面，就是拼好后与其它小块合在一起的面。
为了便于表达，把它记作星面，标有星的一端，记作星端。
按照表格的顺序，将小块逐个搭起即可。
在所示拼装过程中，孔明锁位置方向不变。
星面朝向某方向，这个小块位置就在中心偏向反方向。
这有两种拼装方法，注意编号顺序。
顺序星面朝向星端位置顺序星面朝向星端位置1 上左1 上左2 右后3 左后3 后上2 后上4 前上或下4 前上或下5 左前5 右后6 下左或右6 下左或右鲁班锁孔明锁6块图解6块孔明锁鲁班锁鲁班球图解教程—18块孔明锁鲁班锁图解两种不同形状的配件，玩的时候一定要注意区分—这里扭转了方向，请留意照片上的变化孔明锁孔明锁,也叫八卦锁，是中国传统的智力玩具，相传由三国时期的诸葛亮发明。
这种三维的拼插玩具内部的凹凸部分（即榫卯结构）啮合，十分巧妙。
孔明锁类玩具比较多，形状和内部的构造各不相同，一般都是易拆难装。
拼装时需要仔细观察，认真思考，分析其内部结构。
在没有钉子绳子的情况下，你能将六根木条交叉固定在一起吗？两千多年前的孔明就发明了一种方法，用一种咬合的方式把三组木条垂直相交固定，这种咬合在建筑上被广泛应用，在民间人们把孔明的这种发明制成了一种玩具——孔明锁。
原创为木质结构，外观看是严丝合缝的十字立方体，动动脑筋可拆解，装上可不是那么容易的。
解开孔明锁重现远古智慧，别让古人留给我们的财富在我们这一代人手中丢失。
孔明锁，相传是三国时期诸葛孔明根据八卦玄学的原理发明的一种玩具，曾广泛流传于民间。
拼孔明锁的步骤
拼孔明锁的步骤
孔明锁是一种传统的智力玩具，它由多个小零件组成，需要通过一定的步骤才能拆开。
以下是拼孔明锁的步骤：
1. 首先，将孔明锁拿在手中，观察它的结构和形状。
通常孔明锁由四个零件组成，有些甚至有六个或八个零件。
2. 找到两个相邻的零件，试着将它们分开。
有些孔明锁的零件是固定的，需要通过旋转或推拉来分离。
3. 一旦成功分离两个零件，就可以继续寻找其他相邻的零件。
通常情况下，孔明锁的零件分为两个部分，需要分别解开。
4. 在分离零件的过程中，需要注意不要使用过大的力量，否则容易损坏孔明锁。
5. 继续分离零件，直到整个孔明锁被完全拆开。
如果遇到困难，可以尝试逆向思考，或者尝试不同的操作顺序。
6. 拆开孔明锁后，需要将它重新组装起来。
这一步需要按照相反的步骤进行，将每个零件逐个组装回去，直到整个孔明锁被完全拼好。
拼孔明锁是一种挑战智力的游戏，需要耐心和细心。
只有不断练习和尝试，才能更好地掌握它的技巧和方法。
- 1 -。
21种孔明锁的拼装方法
01.二十四锁 难度：★★★★★
01.大菠萝 难度：★★★★★
THANK YOU
PPT制作时间：2022年1月7日
【素材来源】 1.奇艺玩具孔明锁15件套游戏说明 2.新苗优咔兔鲁班锁游戏说明
01.笼中取珠 难度：★★
组装重点： 1.先用1个A柱和1个B柱组成6个如右图第二步的十字 形，十字形的缺口方向是一致的； 2.右图第五步中，B柱的缺口方向应是一致的。
01.井字锁 难度：★★★
01.孔明球 难度：★★★
01.梅花锁 难度：★★★
01.六通 难度：★★★
01.小九通 难度：★★★
01.笼中取物 难度：★★★
注意：右图第一步左右各有2个A柱（一共4个）
01.封锁 难度：★★★
01.十二姐妹 难度：★★★
01.心锁 难度：★★★
01.九根 难度：★★★
01.小菠萝 难度：★★★★
01.十四根 难度：★★★★
01.十八罗汉 பைடு நூலகம்度：★★★★
组装重点： 1.B柱是只有一端有凸起的立柱，而且只有右图中第14步 （最后一步）时才使用B柱，其他步骤都是A柱； 2.建议在一个平稳的桌面上组装，在组装过程中要小心， 尤其是前几步时模型非常容易散架。
21种孔明锁的拼装方法
01.三通（大三通） 难度：★
01.好汉锁 难度：★★
01.鲁班球 难度：★★
01.六方宝石 难度：★★
组装重点： 1.图2的旋转方向与图1是相 反的； 2.第三步时要保证图1和图2 两个形状的完整。
01.足球锁 难度：★★
组装重点： 1.图2的旋转方向与图1是相 反的； 2.第三步时要保证图1和图2 两个形状的完整。
孔明锁的设计与制作教案
空间填充
孔明锁的各个部件在空间中以最经 济的方式排列，没有多余的空间， 从而保证了结构的稳定性和强度。
力学平衡
孔明锁的各个部件在受力时达到平 衡状态，使得整体结构能够承受外 部力的作用而不发生变形或破坏。
常见孔明锁的结构类型
6根式孔明锁
由6根长度相等的木条组成 ，通过特定的榫卯结构相 互连接，形成一个稳定的 立体结构。
孔明锁的设计与 制作教案
目录
• 课程介绍与目标 • 孔明锁的基本原理与结构 • 创意设计与实现方法 • 制作过程与技巧分享 • 案例分析：经典孔明锁作品欣赏 • 学生实践与成果展示 • 课程总结与拓展延伸
01
课程介绍与目标
孔明锁的历史与文化背景
孔明锁，也被称为鲁班锁或八卦锁， 是中国古代一种传统的益智玩具。
学生成果展示及评价反馈
01
评价反馈
02
03
04
制定详细的评价标准，包括设 计创新性、制作技艺、团队合
作等方面。
采用教师评价、学生互评和自 评相结合的方式，对每组作品
进行综合评分。
针对评价结果进行反馈和指导 ，帮助学生总结经验教训，提
升实践能力。
07
课程总结与拓展延伸
课程知识点回顾总结
01
02
03
调整和优化。
三维建模与仿真分析
选择建模软件
根据设计需求和个人技能水平，选择合适的三维建模软件，如 SolidWorks、3ds Max等。
建立三维模型
按照草图设计，在建模软件中建立孔明锁的三维模型，包括各个部 件的形状、尺寸和连接方式。
仿真分析
运用仿真技术，对孔明锁的装配过程、结构强度、稳定性等方面进 行模拟分析，确保设计的可行性。
孔明锁制作方法
孔明锁制作方法简介孔明锁，又称智力锁、解聖杯，是一种具有益智娱乐功能的玩具。
它由一组小的金属环组成，需要通过一系列的操作才能将其解开。
孔明锁是一种历史悠久的游戏，源于中国传统制造工艺，现已成为全球流行的益智玩具。
材料准备制作孔明锁所需的材料比较简单，你只需要准备以下几种材料：•金属材料（如铜线）：用于制作锁环的材料。
•钳子：用于弯曲和连接金属材料。
•锉刀：用于修整金属材料的边缘。
•手套：保护手部安全。
制作步骤1.准备金属材料首先，根据自己的喜好选择合适的金属材料。
铜线是制作孔明锁常用的材料，你可以在手工店或者网上购买到。
2.测量和切割使用钳子将金属线剪成一定长度，根据自己的设计要求，通常每根线的长度为15-20厘米。
确保将金属线剪得整齐，并用手摸一下边缘是否光滑，以免伤到手。
3.形状设计使用钳子和手指，将金属线弯曲成所需的形状。
制作孔明锁的形状有很多种，你可以根据自己的创意和设计进行调整。
4.连接环圈使用钳子将金属线的两端连接在一起，形成一个完整的环圈。
确保环圈连接紧密，以免在解锁过程中松开。
5.修整边缘使用锉刀去除金属线的尖锐边缘，以免刮伤手部皮肤。
6.测试解锁这时，你已经完成了孔明锁的制作。
现在，试着将孔明锁分解并再次解开它。
留意一些细节会让解锁过程更加顺利。
解锁技巧对于初次接触孔明锁的玩家来说，解锁可能会有一定的难度。
以下是一些解锁的基本技巧，供参考：1.观察和探索仔细观察孔明锁的结构，使用手指试着摸索每个环圈之间的连接点。
在解锁过程中，可以通过轻轻摇晃和旋转孔明锁来找到解锁的方法。
2.小步前进在解锁时，不要急于行动，而是采取一系列微小的、有针对性的动作。
这有助于你更好地掌握孔明锁的结构和规律。
3.尝试不同的方法如果你陷入了困境，不要气馁。
尝试一些不同的方法和顺序，也许你会发现新的线索和解决方案。
4.保持耐心解锁孔明锁需要一定的耐心和毅力。
不要急躁，保持冷静，并相信自己的能力。
不断尝试，你终将成功解开孔明锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺 画线
锯削
工具
直尺 角尺 铅笔
钢锯
操作要领（步骤）
注意事项
1.画基准线 2.画轮廓线 3.尺寸标注
1.注意正确的握锯姿势 2.起锯时要有一定角度 3.推锯时加压，回拉时不加压
1.直尺为度量工具，角尺分45°和90° 2.画线要精准 3.如果铅笔画线不清晰，可用水笔等 代替
•注意安全，不要急躁 •保证锯条安装正确 3.推锯过程中，时刻注意锯条沿画线 的线条锯割
千万不要锉大了
（5）、组合测试及修正：用锉刀修改，直至能较紧密组合
想一想：由第一个形状变成第二个形状该 怎样做？
3、学生自己操作
先制作其中最简单的一根
三、具体尺寸
1号锁件
2号锁件
3号锁件
材料：木条每根的长度为4M，每组拿到的将是一根45cm长的木条， 横截面32cm×24cm。每组拿到45cm长的木条后，再锯成三段15cm的
2、鲁班锁构件的制作流程框图
画线
锯
凿
锉
不
合
适
组合检验
合适 完成
四、制作孔明锁
1、材料和工具
• 制作材料：方木2x2cm，一组一根，
• 制作工具：锯子，锉刀，钢板尺，凿子或者 一字起，锤， 木工夹具，铅笔，橡
皮，砂纸
2、制作要点提示
（1）、画线：钢尺、铅笔、橡皮。 要求：精确A 、长边源自中线：垂直于棱，用一面的中线延伸到四周
一、器材准备
1、工具：木工锯、刻度尺、铅笔、木工锉、 砂纸、 美工刀。 2、材料：20mm×20mm×350mm 已刨光的方 木料
二、活动提示 1、模型
2、下料、划线
3、第一次凹槽加工
4、第二次凹槽加工
组合状态
拆开状态
5、组装提示
1、 思考制作的流程
思考：下面的构件该如何制作，请说明你 的流程
锉削 凿槽
锉刀
参考苏教版教材
主要用来加工2号锁件
木工凿 羊角锤
用锯子先锯切，然后再用凿子凿 槽位。
1.避开凿木材节点 2.锤子的力度不要过大，避免木材被
凿裂 3.对需凿去的部分可多点凿，不必只
沿画线线条凿
•设计的一般原则
创新
实用
经济
美观
道德
技术规范
可持续发展
• 试验报告
——孔明锁的制作
B、宽边的中线：平行于棱，每个面都要画
C、居中取２cm，四周画线垂直于棱 2cm
D、根据结构要求，标示保留面
√√
√√
（2）、锯：钢锯、垫板，要求：在线的内侧，贴近线，
不能把线锯掉，锯时锯片要垂直
贴近 标线
（3）、凿：把锯开的中间部分凿去，要求：在宽边中线前面，
凿子要垂直
中线 前面
（4）、挫：钢锉，要求：把锯、凿的面锉平整，尺寸修到位，
孔明锁的制作
三支孔明锁的制作
孔明锁是中国传统的智力玩具，相传由三 国时期的诸葛亮发明。这种三维的拼插玩具内 部的凹凸部分（即榫卯结构，凸出部分叫榫， 凹进部分叫卯 ）啮合，十分巧妙。孔明锁类玩 具比较多，形状和内部的构造各不相同，一般 都是易拆难装。拼装时需要仔细观察，认真思 考，分析其内部结构。用一种咬合的方式把三 组木条垂直相交固定，这种咬合在建筑上被广 泛应用，在民间人们把孔明的这种发明制成了 一种玩具——孔明锁。原创为木质结构，外观 看是严丝合缝的十字立方体。
