高压燃气管道工程设计要点

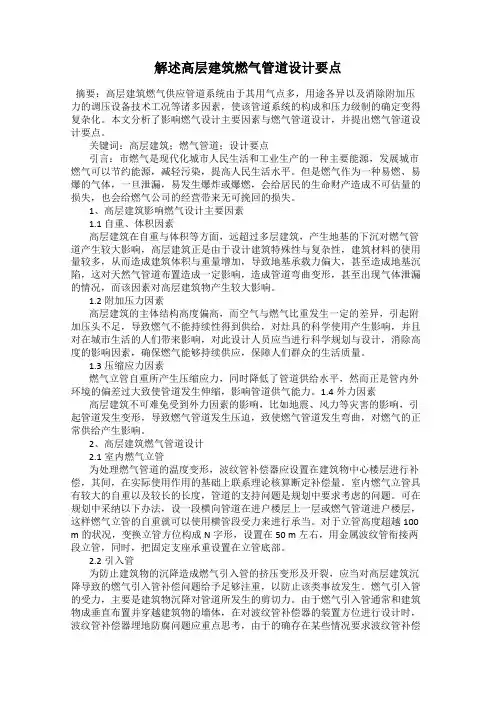

解述高层建筑燃气管道设计要点
解述高层建筑燃气管道设计要点摘要：高层建筑燃气供应管道系统由于其用气点多，用途各异以及消除附加压力的调压设备技术工况等诸多因素，使该管道系统的构成和压力级制的确定变得复杂化。
本文分析了影响燃气设计主要因素与燃气管道设计，并提出燃气管道设计要点。
关键词：高层建筑；燃气管道；设计要点引言：市燃气是现代化城市人民生活和工业生产的一种主要能源，发展城市燃气可以节约能源，减轻污染，提高人民生活水平。
但是燃气作为一种易燃、易爆的气体，一旦泄漏，易发生爆炸或爆燃，会给居民的生命财产造成不可估量的损失，也会给燃气公司的经营带来无可挽回的损失。
1、高层建筑影响燃气设计主要因素1.1自重、体积因素高层建筑在自重与体积等方面，远超过多层建筑，产生地基的下沉对燃气管道产生较大影响，高层建筑正是由于设计建筑特殊性与复杂性，建筑材料的使用量较多，从而造成建筑体积与重量增加，导致地基承载力偏大，甚至造成地基沉陷，这对天然气管道布置造成一定影响，造成管道弯曲变形，甚至出现气体泄漏的情况，而该因素对高层建筑物产生较大影响。
1.2附加压力因素高层建筑的主体结构高度偏高，而空气与燃气比重发生一定的差异，引起附加压头不足，导致燃气不能持续性得到供给，对灶具的科学使用产生影响，并且对在城市生活的人们带来影响，对此设计人员应当进行科学规划与设计，消除高度的影响因素，确保燃气能够持续供应，保障人们群众的生活质量。
1.3压缩应力因素燃气立管自重所产生压缩应力，同时降低了管道供给水平，然而正是管内外环境的偏差过大致使管道发生伸缩，影响管道供气能力。
1.4外力因素高层建筑不可难免受到外力因素的影响，比如地震、风力等灾害的影响，引起管道发生变形，导致燃气管道发生压迫，致使燃气管道发生弯曲，对燃气的正常供给产生影响。
2、高层建筑燃气管道设计2.1室内燃气立管为处理燃气管道的温度变形，波纹管补偿器应设置在建筑物中心楼层进行补偿，其间，在实际使用作用的基础上联系理论核算断定补偿量。

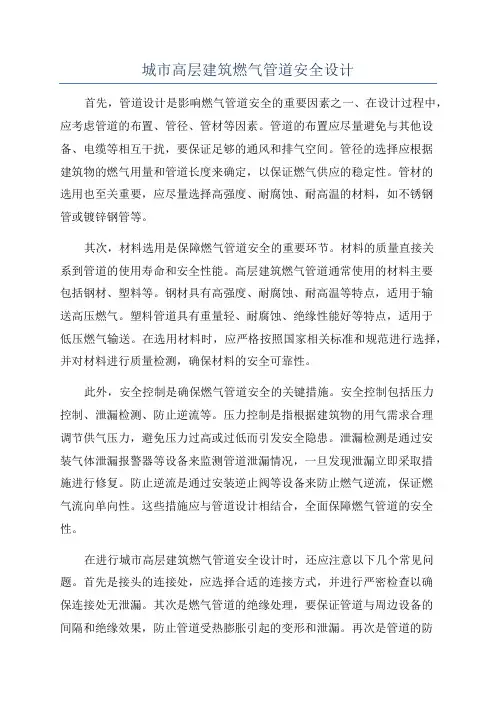

城市高层建筑燃气管道安全设计
城市高层建筑燃气管道安全设计首先，管道设计是影响燃气管道安全的重要因素之一、在设计过程中，应考虑管道的布置、管径、管材等因素。
管道的布置应尽量避免与其他设备、电缆等相互干扰，要保证足够的通风和排气空间。
管径的选择应根据建筑物的燃气用量和管道长度来确定，以保证燃气供应的稳定性。
管材的选用也至关重要，应尽量选择高强度、耐腐蚀、耐高温的材料，如不锈钢管或镀锌钢管等。
其次，材料选用是保障燃气管道安全的重要环节。
材料的质量直接关系到管道的使用寿命和安全性能。
高层建筑燃气管道通常使用的材料主要包括钢材、塑料等。
钢材具有高强度、耐腐蚀、耐高温等特点，适用于输送高压燃气。
塑料管道具有重量轻、耐腐蚀、绝缘性能好等特点，适用于低压燃气输送。
在选用材料时，应严格按照国家相关标准和规范进行选择，并对材料进行质量检测，确保材料的安全可靠性。
此外，安全控制是确保燃气管道安全的关键措施。
安全控制包括压力控制、泄漏检测、防止逆流等。
压力控制是指根据建筑物的用气需求合理调节供气压力，避免压力过高或过低而引发安全隐患。
泄漏检测是通过安装气体泄漏报警器等设备来监测管道泄漏情况，一旦发现泄漏立即采取措施进行修复。
防止逆流是通过安装逆止阀等设备来防止燃气逆流，保证燃气流向单向性。
这些措施应与管道设计相结合，全面保障燃气管道的安全性。
在进行城市高层建筑燃气管道安全设计时，还应注意以下几个常见问题。
首先是接头的连接处，应选择合适的连接方式，并进行严密检查以确保连接处无泄漏。
其次是燃气管道的绝缘处理，要保证管道与周边设备的间隔和绝缘效果，防止管道受热膨胀引起的变形和泄漏。
再次是管道的防火措施，应选用防火材料进行包裹并定期检查，防止火灾蔓延至管道并导致爆炸。
最后是安全设备的安装和维护，如泄漏报警器、逆止阀等，要进行定期维护和检查，确保其正常工作并及时修复损坏设备。
总之，城市高层建筑燃气管道安全设计是一项综合性工作，需要从管道设计、材料选用、安全控制等方面进行综合考虑。
天燃气工程中压管道庭院工程场站施工难点要点
天燃气工程中压管道庭院工程场站施工难点要点天然气工程中的压力管道庭院工程场站施工难点主要包括以下要点：1.压力管道的选材和施工质量控制：天然气管道需要选用高强度、抗腐蚀的材料，如碳钢管、不锈钢管等，以确保管道的安全运行。
在施工过程中，需要严格把控焊接质量和材料的合格性，确保管道的密封性、强度和可靠性。
2.压力管道的布置和支撑：天然气管道庭院工程场站施工中，管道布置和支撑设计的合理性对于施工的顺利进行至关重要。
需要根据管道的设计要求，进行准确的水平和垂直布置，并选择合适的支架和吊具进行支撑，以确保管道的稳定性和安全性。
3.庭院工程场站的空气流通和通风：天然气管道庭院工程场站通常需要安装大量的阀门、法兰和附件等设备，这些设备的正常运行需要保持庭院内的空气流通和通风，以防止气体积聚和火灾等安全事故的发生。
因此，在施工过程中需要合理规划庭院的空气流通和通风系统，并进行合理布局，保证施工的安全性。
4.庭院工程场站地下管道的施工和布置：庭院工程场站通常需要建设一定长度的地下管道，用于输送天然气。
地下管道施工包括土方开挖、管道敷设和管道保护等工作，需要进行精确的地质勘察和设计，以确保管道的可靠性和安全性。
此外，管道的布置也需要考虑施工期间的安全与便捷性，确保施工人员和设备的顺利施工和避免事故的发生。
5.施工场地的临时设施和安全措施：天然气管道庭院工程场站施工需要建立临时设施，包括施工现场办公区、食堂和宿舍等，以提供施工人员的生活和办公条件。
同时，还需要采取一系列安全措施，如安全隔离带、警示标志、安全教育等，以保障施工期间的安全性和防止事故的发生。
综上所述，天然气工程中的压力管道庭院工程场站施工难点主要包括选材和施工质量控制，管道布置和支撑，庭院工程场站的空气流通和通风，地下管道的施工和布置，以及施工场地的临时设施和安全措施。
施工人员需要根据设计要求和规范，依靠科学的方法和技术，克服这些难点，确保天然气管道庭院工程场站的施工质量和安全。

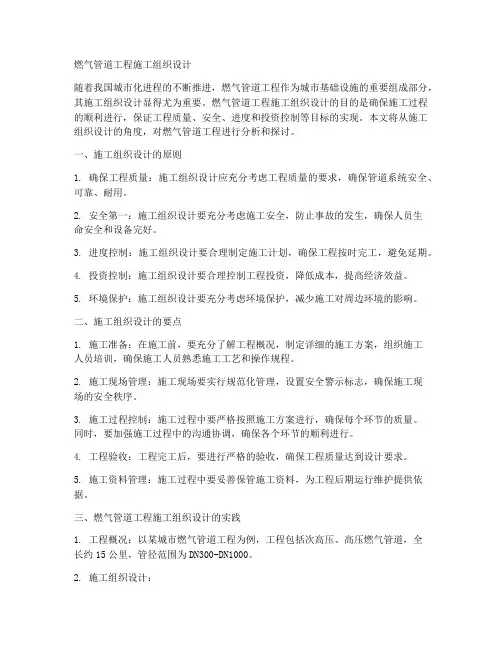

燃气管道工程施工组织设计
燃气管道工程施工组织设计随着我国城市化进程的不断推进，燃气管道工程作为城市基础设施的重要组成部分，其施工组织设计显得尤为重要。
燃气管道工程施工组织设计的目的是确保施工过程的顺利进行，保证工程质量、安全、进度和投资控制等目标的实现。
本文将从施工组织设计的角度，对燃气管道工程进行分析和探讨。
一、施工组织设计的原则1. 确保工程质量：施工组织设计应充分考虑工程质量的要求，确保管道系统安全、可靠、耐用。
2. 安全第一：施工组织设计要充分考虑施工安全，防止事故的发生，确保人员生命安全和设备完好。
3. 进度控制：施工组织设计要合理制定施工计划，确保工程按时完工，避免延期。
4. 投资控制：施工组织设计要合理控制工程投资，降低成本，提高经济效益。
5. 环境保护：施工组织设计要充分考虑环境保护，减少施工对周边环境的影响。
二、施工组织设计的要点1. 施工准备：在施工前，要充分了解工程概况，制定详细的施工方案，组织施工人员培训，确保施工人员熟悉施工工艺和操作规程。
2. 施工现场管理：施工现场要实行规范化管理，设置安全警示标志，确保施工现场的安全秩序。
3. 施工过程控制：施工过程中要严格按照施工方案进行，确保每个环节的质量。
同时，要加强施工过程中的沟通协调，确保各个环节的顺利进行。
4. 工程验收：工程完工后，要进行严格的验收，确保工程质量达到设计要求。
5. 施工资料管理：施工过程中要妥善保管施工资料，为工程后期运行维护提供依据。
三、燃气管道工程施工组织设计的实践1. 工程概况：以某城市燃气管道工程为例，工程包括次高压、高压燃气管道，全长约15公里，管径范围为DN300-DN1000。
2. 施工组织设计：（1）施工准备：组织施工人员培训，熟悉施工工艺和操作规程；准备施工所需设备、材料，确保施工顺利进行。
（2）施工现场管理：设置安全警示标志，实行规范化管理，确保施工现场的安全秩序。
（3）施工过程控制：严格按照施工方案进行，加强各个环节的沟通协调，确保工程质量。
燃气工程质量控制要点
燃气工程质量控制要点摘要：燃气工程质量控制对于安全和可靠的燃气供应至关重要。
本文主要介绍了燃气工程质量控制的要点，包括工程设计、材料选择、施工过程中的监督检查以及验收等方面的内容，以期提供一些有益的参考和指导。
一、工程设计工程设计是燃气工程质量控制的首要环节。
在设计阶段，需要根据相关规范和标准，合理规划燃气管道的布置和道路的走向，确保燃气管道与其他设施的相互影响最小化。
同时，还需要合理选择燃气管道的材质和规格，确保其耐腐蚀、耐压力和耐磨损等性能，以确保长期稳定的运行。
二、材料选择燃气工程的材料选择对于质量控制至关重要。
在材料选择过程中，应严格按照相关规范和标准进行，确保选用符合要求的材料。
燃气管道的材料应具有良好的耐腐蚀性能、耐压性能和耐磨性能，以及良好的密封性能。
此外，还应对材料的供应商进行充分的调查和评估，确保所采购的材料质量可靠。
三、施工过程中的监督检查在施工过程中，需要进行严格的监督检查，以确保施工质量符合相关要求。
监督检查应涵盖燃气管道的安装、连接、密封等关键环节。
对于焊接部分，应注意焊接工艺的合规性和焊缝的质量，以防止焊接缺陷的发生。
对于连接部分，应确保连接件的质量可靠，无泄漏。
对于密封部分，应进行密封性能测试，确保阀门、接头和管道之间的连接能够有效地防止燃气泄露。
四、验收在燃气工程完成后，需要进行验收工作，以确保工程质量符合相关要求。
验收工作应严格按照相关规范和标准进行，包括对燃气管道、阀门和连接件的外观质量、安装质量以及性能进行检查和测试。
同时，还需要对相关的文件和资料进行审查，确保施工过程中的记录和报告齐全准确。
五、维护管理燃气工程的维护管理是质量控制的重要环节。
在运行过程中，应建立健全的维护管理制度，定期对燃气管道和相关设施进行检查和维护。
同时，还需要建立应急预案，对意外事件进行处理。
定期维护和及时修复是确保燃气工程长期稳定运行的关键。
六、人员培训对于参与燃气工程的人员，需要进行专业的培训，提高其对燃气工程质量控制的理解和认识。
燃气工程质量控制要点(一)
燃气工程质量控制要点（一）引言概述:燃气工程质量控制是确保燃气工程施工过程中质量符合标准要求的重要环节，它关乎人民生命财产安全和城市的发展。
本文将从五个方面阐述燃气工程质量控制的要点。
一、设计要点:1.1 熟悉燃气工程相关法律法规及技术规范，确保设计符合相关要求。
1.2 确定合理的设计方案，包括管道布局、配管材料选型等。
1.3 考虑到燃气工程的使用环境和安全要求，合理设计安全防护设施。
二、材料采购要点:2.1 选择符合质量标准的燃气管材料，确保其耐腐蚀、耐压力等性能良好。
2.2 严格控制材料采购的供应商质量，确保供应商具备合法资质和良好信誉。
2.3 建立完善的材料验收制度，对采购的材料进行严格抽检和检测，确保质量合格。
三、施工要点:3.1 控制施工人员的素质，确保具备燃气工程施工所需的相关资质和操作技能。
3.2 严格执行工艺规程，包括管道焊接、支架安装等工序的施工流程。
3.3 加强施工现场的管理和安全监控，确保施工过程中的安全和质量。
四、验收要点:4.1 应根据燃气工程的相关法律法规和技术标准进行项目验收，确保工程符合验收标准。
4.2 进行全面的工程质量检查，包括燃气泄漏检测、管道连接质量等。
4.3 有序组织验收记录和相关资料，形成完整的档案。
五、质量跟踪与维护要点:5.1 建立燃气工程质量管理责任制，明确各岗位的职责和权限。
5.2 定期组织质量例会，总结经验教训，改进工作中的不足。
5.3 建立燃气工程的质量问题反馈机制，及时处理施工过程中发现的质量问题。
总结:燃气工程质量控制要点的有效实施是确保燃气工程质量合格的关键。
通过合理的设计、严格的材料采购、规范的施工、完善的验收以及质量跟踪与维护，可以提高燃气工程的质量控制水平，保障人民生命财产安全和城市的可持续发展。
燃气管道设计要求-概述说明以及解释
燃气管道设计要求-概述说明以及解释1.引言1.1 概述在燃气管道设计中，为了确保燃气输送的安全可靠性和高效性，设计人员需要遵循一系列的设计要求和原则。
本文旨在探讨燃气管道设计的关键要求，包括设计原则、材料选择和施工要求。
通过深入分析和论述，希望能够为燃气管道设计提供一些建议和指导，从而提高燃气输送系统的运行效率和安全性。
通过对燃气管道设计要求的全面梳理，为未来的燃气管道工程提供可持续发展的指导和支持。
1.2 文章结构文章结构部分将主要包括三个章节，分别是引言、正文和结论。
在引言部分，将对燃气管道设计要求的概述进行介绍，为后续内容提供背景和引入。
在正文部分，将详细探讨燃气管道设计的原则、材料选择以及施工要求，帮助读者全面了解设计要求的重点和关键内容。
最后，在结论部分，将对整篇文章的主要内容进行总结，强调设计要点，并展望未来可能的发展方向，为读者提供全面而深入的理解。
整个文章结构将有助于读者系统地了解燃气管道设计的要求和重要性。
1.3 目的燃气管道设计的目的是确保燃气传输系统的安全、稳定和高效运行。
通过合理设计燃气管道系统，可以有效减少因设计不当而导致的事故风险，保障人民群众生命财产安全。
同时，合理设计还可以提高燃气传输效率，降低能源消耗，减少对环境的影响。
因此，本文旨在介绍燃气管道设计的要求，帮助设计人员更好地了解和遵守相关规范标准，确保燃气管道系统的安全可靠运行。
2.正文2.1 燃气管道设计原则燃气管道设计是确保燃气输送安全可靠的关键环节，其设计原则应遵循以下几点：1. 安全性优先：燃气管道设计应以安全性为首要考虑因素，确保管道在正常运行和突发情况下能够安全运行，避免事故发生。
2. 效率和可靠性：燃气管道设计应注重管道传输效率和系统可靠性，确保燃气能够快速、稳定地输送到指定地点。
3. 环保和节能：燃气管道设计应考虑减少对环境的影响，选择节能环保的设计方案和材料，降低能源消耗和排放。
4. 全面考虑：燃气管道设计需要全面考虑管道输送参数、设备选型、防腐防静电等因素，确保设计方案综合而完善。
燃气工程技术交底
燃气工程技术交底引言概述：燃气工程技术交底是指在燃气工程施工过程中，施工方向使用方进行技术交底，详细介绍燃气工程的设计、施工和使用等相关技术要点。
通过技术交底，可以提高使用方对燃气工程的了解，确保施工质量和使用安全。
本文将从设计、施工、质量控制、安全使用和维护等五个方面，分别介绍燃气工程技术交底的内容。
一、设计1.1 燃气工程设计原则- 燃气工程设计应符合国家相关规范和标准，确保施工和使用的安全性。
- 设计应考虑燃气供应的可靠性和稳定性，满足使用方的需求。
- 设计应合理布置燃气管道和设备，确保施工和维护的便利性。
1.2 燃气管道设计要点- 燃气管道的材料选择应符合相关标准，具有耐腐蚀、耐高温和耐压能力。
- 燃气管道的敷设应符合规范，避免弯曲过大、连接不牢固等问题。
- 燃气管道的布置应避免与其他管道或电缆交叉，确保施工和维护的便利性。
1.3 燃气设备选型和布置- 燃气设备的选型应符合使用方的需求，具有高效、安全、可靠的特点。
- 燃气设备的布置应考虑通风、排烟和防火等要求，确保使用的安全性。
- 燃气设备的安装应符合相关规范，确保施工质量和使用安全。
二、施工2.1 燃气管道施工要点- 燃气管道的施工应由具备相应资质的施工人员进行，确保施工质量。
- 燃气管道的焊接应符合相关规范，确保连接牢固和密封性。
- 燃气管道的试压应符合规范，确保管道的耐压能力。
2.2 燃气设备安装要点- 燃气设备的安装应由专业人员进行，确保设备的正常运行。
- 燃气设备的接口连接应牢固可靠，避免泄漏和安全隐患。
- 燃气设备的调试应符合相关规范，确保设备的性能和安全性。
2.3 燃气工程施工质量控制- 燃气工程施工应进行质量控制，确保施工质量符合设计要求。
- 施工过程中应进行现场监督和检查，及时发现和解决问题。
- 施工完成后应进行验收，确保工程质量合格。
三、质量控制3.1 燃气工程质量控制要求- 燃气工程施工应符合相关规范和标准，确保施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈高压燃气管道工程设计要点
【摘要】本文主要结合作者自身工作经验，对高压燃气关东工程的设计要点做简单分析，并且指出设计时需要注意的其他问题，希望抛砖引玉，对类似工程具有参考借鉴作用。
【关键词】燃气管道；设计；要点
1.城镇高压燃气管道设计要点
1.1应当符合管道保护的要求，设计中要加强多重安全防护措施由于城镇管道安全运行的外部环境更加复杂，为了维护公共安全，设计中有必要进一步强化管道保护措施，建立更加有效的管道安全体系。
从国内和国外的实践看造成管道事故的主要原因是：外力作用下的损坏，管材、设备及焊接缺陷，管道腐蚀，操作失误及其他原因等。
其中，管道受第三方破坏近几年在燃气管道事故的比例高达40%，在城镇管道设计中尤其值得注意。
城镇管道设计可从以下几个方面进行多重防护，提高安全度：
①降低许用应力值，强度设计系数取值不大于0.3，增加管道壁厚，以强度确保管道自身的安全；②管道到建（构）筑物的距离予以适当控制，当发生事故时降低影响面；③采用优质钢管，提高防腐等级；④增加覆盖层厚度或采用定向钻等非开挖敷设方式，或沿燃气管道上方设置加强钢筋混凝土板，尽量避免管道受第三方破坏；⑤采用先进的自控系统，分段阀门采用遥控或自动控制；⑥适当加密线路截断阀的设置，使管道发生事故时，尽量减少气体向外
释放量，从而把危害降低到最低限度。
1.2管道设计应遵循节约用地和经济合理的原则
管道设施必须依附于土地，按照城镇高压管道的使用性质和相关保护规定，管道用地及国家技术规范强制性要求的间距范围内的用地在运营期间会长期占用，而随着经济社会快速发展，城镇建设用地增加较快，城镇土地资源紧张、交通拥挤、开敝空间不足等问题日益突出，因此城镇管道设计更应遵循节约用地的原则。
根据我国《石油燃气管道保护法》（以下简称《保护法》）规定，依法建设的管道通过集体所有的土地或者他人取得使用权的国有
土地，影响土地使用的，管道企业应当按照管道建设时土地的用途给予补偿。
城镇土地依据不同的用途，补偿标准会有所区别，规定将管道用地与土地价值结合起来，在管材强度使用和安全距离上进行综合考虑，更有利于实现城镇土地资源的合理利用，提高综合效益，做出经济合理的线路走向方案。
为更好节约用地，高压管道路由可尽量沿公路、市政道路、绿化带及市政走廊等公共线性地下空间布置，这样可增加管道与建筑物的距离，对两侧建设用地的影响较小，也更经济合理。
1.3管道设计应与当地城镇总体规划相协调，符合城镇总体规划要求
由于高压管道的不安全隐患，管道沿线周边地块开发建设的限制性会增强，土地产出率会大大降低，不利于城镇土地的集约化使用，且燃气管道规划的编制往往滞后于城镇总体规划，若仅从保证管道
工程安全性和经济性角度出发进行设计，会对城乡规划实施造成干扰，甚至严重影响城镇的用地布局及经济发展。
如何尽量减少对地方城乡规划、建设及土地使用的影响是城镇高压管道设计中需重点考虑的问题。
根据《保护法》规定，管道建设选线设计方案应符合城乡规划，经当地城乡规划主管部门审核通过的管道选线方案，将依法纳入当地城乡规划中，管道建设用地在规划实施中应予以控制预留。
这项规定较好解决了高压管道与当地城乡规划、发展的矛盾。
管道设计应以总体规划所确定的框架作指导，在全面掌握城镇经济水平、土地资源、用地布局、交通规划等资料条件下进行分析，做出合理的线路走向方案；同时，城乡规划编制中要将确定的管道方案落实到规划中，以便于在保证管道路由用地及安全的情况下对城镇各项建设进行资源配置协调及建设进程策划的总体控制性安排。
一般，高压管道应避开城镇中心区，尤其不要穿过城镇建设密集、开发已具有一定规模的地区以及城镇重点发展地区，以免造成这部分区域城镇建设无法按规划实施，例如：管线不宜穿过总体规划定位为高尚居住区的区域或选择在有人流较集中的大型服务设施周
边等；另外，应尽量减少穿过城镇的高压管线长度。
1.4线位设计应与当地道路、河道、电力、市政管道等基础设施专项规划及行业管理规定衔接
城镇高压管道路由经常会碰到与道路、河道、电力、市政管道等基础设施交叉或并行敷设的情况。
这些行业管理部门都有各自行业
的发展建设规划及特殊的使用和安全要求，设计中应充分掌握相关专项规划及行业管理规定等，进行综合研究，满足国家技术规范的强制性要求，尽量避免设计位置上的冲突，减少使用中的相互影响。
管道与规划道路交叉时，因考虑将来修路时碾压，基本采用预埋套管的方式，同时对套管底基础进行超挖并换填级配碎石处理。
穿越河道需综合考虑河流通航、管线埋深、河底土质等因素，一般采用顶管或定向钻的方式。
城镇道路下各类市政管线等基础设施较多，要合理安排高压管道的地下空间位置，从保护管道、方便管道施工及维修等方面考虑，满足必要的净距要求。
与地下市政管线并行敷设段需采取适当的保护措施，且设计中要为预见到的其它管线系统做合理的预留和衔接，以有利于减少将来其它管线施工时对燃气管道的影响。
由于外加电流阴极保护对邻近的金属管道干扰大，为避免对其它管线的干扰，缩小保护间距，城镇中高压管道宜采用牺牲阳极阴极保护防腐法。
2.城镇高压燃气管道设计需注意的其它问题
2.1加强与当地结合力度
高压管道设计是一项政策性和技术性很强的工作，要正确处理与当地各方面的关系。
应详细了解管线所经过地区的各级规划及规划实施情况，涉及其他部门利益的，应及早接触，及时协商解决。
通过增强沟通，可减少分歧，进一步保证设计质量，且良好的信息沟通能够在很大程度上为管线设计提供便利，与当地待建项目的有效衔接可使设计少走弯路。
2.2现场详细勘察
利用航拍正射影像图进行管道设计是近年逐步实行的较为先进的做法，沿管线走向航拍的正射影像图具有很强的现实性和准确性，但在航拍时大片植被覆盖区域、已完成设计的待建工程、地下管线及构筑物等，航拍图上显示不出来。
因此设计人员不宜过分依赖航拍正射影像图，需沿线深入踏勘、调研，详细了解管线经过区域的地面现状、待建项目及地下设施情况等，以提高线位的可实施性。
2.3图纸采用合适的坐标系统、比例尺
由于输气管道设计一般采用国家坐标系（如北京54坐标系），地方各项工程建设通常采用地方独立坐标，高程基准有时也不一致，而通过软件转换坐标有误差，有时误差还较大。
为便于管道的准确定位，协调与实际周边建（构）筑物的间距关系，做好相应准确预留、控制、衔接，管道施工图设计宜采用地方独立坐标，管线图成图尽量使用大比例尺地形图，如1：2000以上。
3.结语
合理的线路走向、优秀的设计方案，不但可以减少施工建设中大量的工程设计变更，同时也可为控制投资和工程顺利投产创造良好的条件，是系统运行可靠性、安全性和经济性的重要保证。
参考文献
【1】王蓉.城镇高压燃气管道的选线【j】.煤气与热力，2005. 【2】中国石油集团工程设计有限责任公司西南分公
司.gb50251-2003输气管道工程设计规范【s】.北京：中国计划出版社，2004.
【3】中国市政工程华北设计研究院.gb50028-2006城镇燃气设计规范【s】.北京：中国建筑工业出版社，2006.
【4】中华人民共和国主席令第三十号，石油燃气管道保护法.。
