钢托盘设计及优点

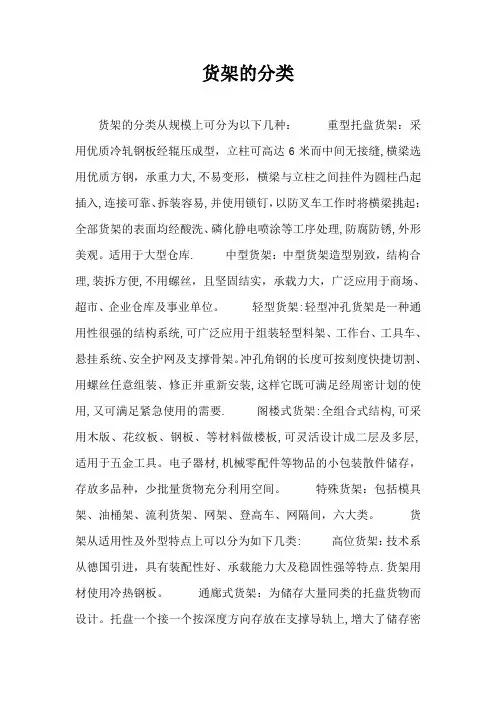

仓库货架分类及优缺点分析
货架的分类货架的分类从规模上可分为以下几种：重型托盘货架：采用优质冷轧钢板经辊压成型，立柱可高达6米而中间无接缝,横梁选用优质方钢，承重力大,不易变形，横梁与立柱之间挂件为圆柱凸起插入,连接可靠、拆装容易,并使用锁钉，以防叉车工作时将横梁挑起；全部货架的表面均经酸洗、磷化静电喷涂等工序处理,防腐防锈,外形美观。
适用于大型仓库. 中型货架：中型货架造型别致，结构合理,装拆方便,不用螺丝，且坚固结实，承载力大，广泛应用于商场、超市、企业仓库及事业单位。
轻型货架:轻型冲孔货架是一种通用性很强的结构系统,可广泛应用于组装轻型料架、工作台、工具车、悬挂系统、安全护网及支撑骨架。
冲孔角钢的长度可按刻度快捷切割、用螺丝任意组装、修正并重新安装,这样它既可满足经周密计划的使用,又可满足紧急使用的需要. 阁楼式货架:全组合式结构,可采用木版、花纹板、钢板、等材料做楼板,可灵活设计成二层及多层,适用于五金工具。
电子器材,机械零配件等物品的小包装散件储存，存放多品种，少批量货物充分利用空间。
特殊货架：包括模具架、油桶架、流利货架、网架、登高车、网隔间，六大类。
货架从适用性及外型特点上可以分为如下几类: 高位货架：技术系从德国引进，具有装配性好、承载能力大及稳固性强等特点.货架用材使用冷热钢板。
通廊式货架：为储存大量同类的托盘货物而设计。
托盘一个接一个按深度方向存放在支撑导轨上,增大了储存密度，提高了空间利用率。
这种货架通常运用于储存空间昂贵的场合，如冷冻仓库等。
通廊式货架有4个基本组成部份：框架、导轨支撑、托盘导轨和斜拉杆等。
这种货架仓库利用率高，可实现先进先出，或先进后出.适合储存大批量、少品种货物,批量作业.可用最小的空间提供最大的存储量。
其适用大批量、少品种的货物存储作业.叉车可直接驶入货道内进行存取货物，作业极其方便.机械设备需求:反平衡式叉车或堆高机货架的特点：适用于库存流量较低之储存;可提供20%-30%的可选性；用于取货率较低之仓库。
钢托盘的组成结构介绍
钢托盘的组成结构介绍
钢托盘是一种用于运输、存储和堆放货物的重要物流包装工具。
它通常由以下几个部分组成：
1. 主体结构，钢托盘的主体通常由横梁、纵梁和立柱组成。
横
梁和纵梁构成了托盘的底部结构，用于支撑货物的重量，而立柱则
用于连接横梁和纵梁，增强整体结构的稳定性。
2. 钢板，钢托盘的底部通常由坚固的钢板构成，这种设计可以
确保托盘在运输和堆放过程中具有足够的承重能力和耐用性。
3. 边框，一些钢托盘还配备有边框，用于固定货物，防止货物
在运输过程中滑动或倾斜。
4. 衬垫，为了保护货物和增加摩擦力，一些钢托盘在表面覆盖
了防滑衬垫，以防止货物滑动或损坏。
5. 配件，钢托盘可能还包括各种配件，如角铁、螺栓和螺母等，用于加固结构或连接不同部件。
总的来说，钢托盘的组成结构主要包括主体结构、钢板、边框、衬垫和配件。
这些部件共同构成了钢托盘的坚固、稳定和耐用的特性，使其成为货物运输和存储中不可或缺的重要工具。

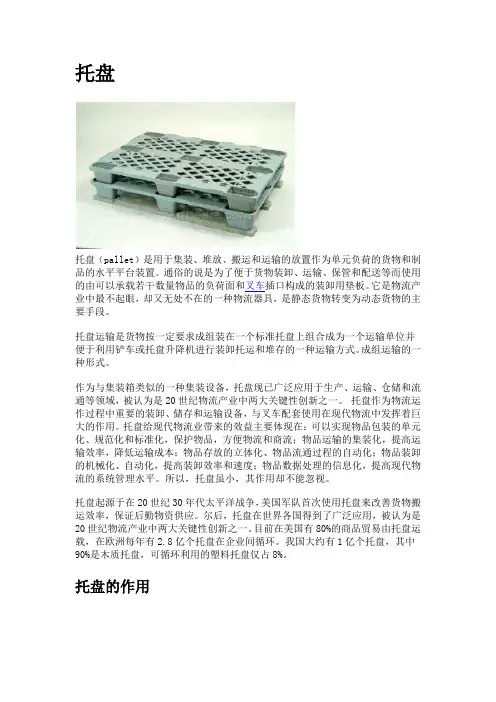

托盘
托盘托盘（pallet）是用于集装、堆放、搬运和运输的放置作为单元负荷的货物和制品的水平平台装置。
通俗的说是为了便于货物装卸、运输、保管和配送等而使用的由可以承载若干数量物品的负荷面和叉车插口构成的装卸用垫板。
它是物流产业中最不起眼，却又无处不在的一种物流器具，是静态货物转变为动态货物的主要手段。
托盘运输是货物按一定要求成组装在一个标准托盘上组合成为一个运输单位并便于利用铲车或托盘升降机进行装卸托运和堆存的一种运输方式。
成组运输的一种形式。
作为与集装箱类似的一种集装设备，托盘现已广泛应用于生产、运输、仓储和流通等领域，被认为是20世纪物流产业中两大关键性创新之一。
托盘作为物流运作过程中重要的装卸、储存和运输设备，与叉车配套使用在现代物流中发挥着巨大的作用。
托盘给现代物流业带来的效益主要体现在：可以实现物品包装的单元化、规范化和标准化，保护物品，方便物流和商流；物品运输的集装化，提高运输效率，降低运输成本；物品存放的立体化、物品流通过程的自动化；物品装卸的机械化、自动化，提高装卸效率和速度；物品数据处理的信息化，提高现代物流的系统管理水平。
所以，托盘虽小，其作用却不能忽视。
托盘起源于在20世纪30年代太平洋战争，美国军队首次使用托盘来改善货物搬运效率，保证后勤物资供应。
尔后，托盘在世界各国得到了广泛应用，被认为是20世纪物流产业中两大关键性创新之一。
目前在美国有80%的商品贸易由托盘运载，在欧洲每年有2.8亿个托盘在企业间循环。
我国大约有1亿个托盘，其中90%是木质托盘，可循环利用的塑料托盘仅占8%。
托盘的作用托盘托盘是使静态货物转变为动态货物的媒介物，一种载货平台，而且是活动的平台，或者说是可移动的地面。
即使放在地面上失去灵活性的货物，一经装上托盘便立即获得了活动性，成为灵活的流动货物，因为装在托盘上的货物，在任何时候都处于可以转入运动的准备状态中。
这种以托盘为基本工具组成的动态装卸方法，就叫做托盘作业。
《运输管理实务》14学习情境4 托盘
所以，托盘虽小，其作用却不能忽视。当前，托盘拥有 的数量已成为衡量一国物流现代化水平的重要标志之一。
实例任务2：了解托盘作业的定义与 作用
托盘是使静态货物转变为动态货物的媒介物，一种载货 平台，而且是活动的平台，或者说是可移动的地面。即使放 在地面上失去灵活性的货物，一经装上托盘便立即获得了活 动性，成为灵活的流动货物，因为装在托盘上的货物，在任 何时候都处于可以转入运动的准备状态中。这种以托盘为基 本工具组成的动态装卸方法，就叫做托盘作业。
实例任务2：熟悉根据所使用的材料 对托盘进行分类的知识
1、木托盘 2、竹托盘
3、塑料托盘
4、金属托盘 5、纸托盘 6、蜂窝托盘 7、复合托盘
8、免熏蒸托盘
9、塑木托盘 10、模压托盘
1、木托盘
木托盘，又称垫仓板(铲板、叉板、栈板、货仓板、货 盘、卡板)，是仓储企业必不可少的仓储设备，是物流行业 举足轻重的物流设施，也是生产企业周转、流通、暂存、 堆放货物最理想的助手。以天然木材为原料制造的托盘。 是现在使用最广的，价格便宜且结实。 优点：精确度高、不易变形，用高强度螺钉加固，不 会起钉，牢固性好。
5、特种专用托盘
(3)长尺寸物托盘。这是一种专门用来码放长尺寸物品的托 盘，有的呈多层结构。物品堆码后，就形成了长尺寸货架。
(4)油桶专用托盘。是专门存放、装运标准油桶的异型平托 盘。双面均有波形沟槽或侧板，以稳定油桶，防止滚落。优 点是可多层堆码，提高仓储和运输能力。
平板玻璃集装托盘图
轮胎专用托盘图
实例任务3：中国托盘的标准及现有 托盘的主要规格
凡此种种都说明中国采用的托盘标准太多，如不大力整 顿，很难有效地解决中国托盘规格的统一问题。据托盘专业 委员会调查发现，目前流通中的托盘规格比较杂乱。包括： 2000mm×1000mm、1500mm×1100mm、1500mm×1000mm、 1400mm×1200mm、1300mm×1000mm、1200mm×1000mm、 1200mm×800mm、1200mm×l100mm、l100mm×1000mm、 1100mm×1100mm、1100mm×900mm、1000mm×1000mm、 1000mm×800mm、1200mm×1200mm、l300mm×1600mm、 1300mm×1lOOmm等几十种规格。 其中塑料托盘的规格相对比较集中，主要是 1100mm×l100mm和1200mm×1000mm，约占塑料托盘的50％左 右。这是由于塑料托盘生产中要使用注塑模具，而模具开发 成本相对比较高。
托盘的介绍
热收缩薄膜裹包
• 3）围框紧固
围框紧固即采用专用的木制围框加在托盘货物的四周，将货物套 紧在围框内，以增大货体刚性和稳固性，可靠地防止货物踏跺。
• 4）胶带加固
胶带加固就是利用胶带在货物的外边将货物和托盘缠绕成一 个整体，胶带可以起到与捆扎和裹包相似的作用，防止货物散垛。 除此之外，还有的场合采用专用网罩紧固、金属卡具加固以 及货物中间夹摩擦材料紧固等加固方法。
（1）平托盘的结构类型
单面四向进叉型
双面使用双向进叉型
单面使用四面进叉型
单面使用双向进叉型
双面使用四向进叉型
双面翼边型
单面边翼型
单面双向进叉型
二、托盘的类型及应用
• （2）平托盘的材料类型
平托盘根据制造材料的不同，可以分为木制平托盘、塑料平托 盘、钢制平托盘、铝合金托盘、复合材料平托盘和纸制托盘等多 种类型。 1）木制平托盘 木制平托盘是应用最广泛的平托盘。
一、托盘概述
• 2、托盘的特点
· 托盘作为一种集装化运输的工具，具有以下优点: (1)自重量小。因而用于装卸搬运和运输所消耗的劳动较小，无效运输和无效装 卸搬运作业量也都很小。 (2)容易交换使用。托盘造价不高，体积较小，只要组织得当，托盘比较容易在 贸易各方之间实现交换使用，因而可以减少空托盘运输。 (3)返空运输比较容易。返空运输时占用运输设备的载运空间也很少。
• 5.特种货物专用托盘
• • 上述各种托盘，对于一般货物和大多数物流作业场合都可以适 用，具有广泛的通用性。 对于一些特殊行业和特殊货物，专门设计制造一些特殊的专用 托盘。这些托盘结构特殊，形式多样，种类繁多，适用范围较小， 但功能专一，使用效率较高，对于特殊货物物流作业具有重要的 作用。常见的比较经典的特种货物专用托盘主要有：平板玻璃专 用托盘 ；轮胎专用托盘 ；油桶专用托盘 。
铁托盘制作方案
铁托盘制作方案介绍铁托盘是一种常见的承载和储存货品的工业辅助设备。
它由铁材料制作而成，具有坚固耐用、重量轻、易于堆叠和运输等特点。
本文将介绍铁托盘的制作方案，包括材料准备、设计与制作流程等内容。
材料准备1.钢材：选择合适的钢材作为铁托盘的制作材料，常用的钢材有Q235、Q345等。
2.切割设备：如剪板机、切割机等。
确保能够将钢材准确地切割为所需的尺寸。
3.打孔设备：如冲压机、钻孔机等。
用于在铁托盘上打孔，以便安装其他组件。
4.焊接设备：如电焊机、气焊机等。
用于将钢材进行焊接，组装铁托盘的各个部分。
设计与制作流程1.设计铁托盘的尺寸和结构：根据具体需求，确定铁托盘的尺寸和结构。
一般情况下，铁托盘的尺寸为1200mm×1000mm，结构包括托盘面、托盘脚、托盘边等部分。
2.切割钢材：根据设计要求，将钢材切割为合适的尺寸。
利用剪板机或切割机，确保切割的准确性和平整度。
3.打孔：使用打孔设备，在托盘面和托盘脚上进行打孔。
打孔的位置和数量需要根据铁托盘的具体使用要求确定。
4.焊接：将切割好的钢材进行组装焊接。
焊接的技术要求高，需要保证焊接强度和美观度。
可以根据需要添加支撑结构以增加铁托盘的稳定性。
5.表面处理：焊接完成后，需要对铁托盘进行表面处理，防止生锈和腐蚀。
可以选择喷涂防锈漆或进行镀锌处理等方法。
6.质检与包装：对制作完成的铁托盘进行质量检查，确保其达到使用要求。
然后进行包装，便于运输和存储。
注意事项1.安全操作：在进行钢材切割、打孔和焊接等工作时，需要戴上防护手套、护目镜等个人防护装备，确保操作人员的安全。
2.设计合理：在设计铁托盘的尺寸和结构时，要考虑货物的重量、尺寸、堆码高度等因素，确保托盘能够承受并满足使用要求。
3.焊接质量：焊接是铁托盘制作中最重要的环节，要保证焊接质量，确保焊缝牢固，避免出现焊接疏松或开裂等问题。
4.表面处理：表面处理是确保铁托盘不易生锈和腐蚀的关键步骤，要选择合适的处理方法并进行正确操作。
各种托盘的优缺点
1、木托盘优点：1）、价格相对便宜2）、维修比较简单缺点：1）、不防火、不防水、易受潮、易生虫、易腐烂2）、一次性出口包装材料时，须进行熏蒸或热处理，增加额外费用，延长通关时间 3）、制作木托盘需砍伐大量森林，与环保主题背道而驰2、竹托盘优点：1）、免熏蒸2）、可回收，易维修3）、产品价格的竞争力很强4）、防水、防霉、防虫5）、绿色建材，与环保理念一脉相承6）、强度和承载力明显高于木托盘7）、可按使用要求灵活制作各种规格和尺寸的托盘缺点：1）、外观整洁度有待提高2）、边角易出现毛刺3、多层板托盘优点：1）、免熏蒸2）、外观整洁缺点：1）、承载力低2）、不防火、不防水3）、生产制作过程中大量用胶，无法出口到对甲醛排放要求严格的市场4、塑料托盘优点：1）、免熏蒸2）、外观整洁，易清洗，易消毒3）、使用寿命是木托盘的5－7倍4）、可回收并重新利用5）、无钉无刺、无毒无味、耐酸、耐碱、耐腐蚀、不腐烂、不助燃、无静电火花缺点：1）、成本高2）、强度低，抗冲性能差3）、在结构和尺寸上有很大的局限性，产品规格的灵活度不高4）、由聚氯乙稀制作而成，如含有再生颗粒可能含有毒素，出口单位一般不会使用 5）、对使用环境的温度有一定的要求（零下25℃至40℃）5、纸托盘优点：1）、外观平整2）、自重较轻3）、免熏蒸缺点：1）、承载力太低2）、不防水，不防火，易吸潮，不能在仓库中长期使用6、钢托盘优点：1）、免熏蒸2）、结构坚固，承载力高，抗冲击力强缺点：1）、自重大2）、易生锈、易腐蚀3）、价格昂贵，只能在特定行业中使用7、塑木托盘优点：1）、免熏蒸2）、整体美观，易清洗3）、强度高、抗酸碱、耐腐蚀、不受潮、不霉变、防虫抗菌4）、可回收并重新利用缺点：1）、价格较高，适用的客户群有限。
标准托盘规格尺寸,托盘的类型及特点、使用方法
标准托盘规格尺寸| 托盘的类型及特点、使用方法托盘简介：托盘是使静态货物转变为动态货物的媒介物，一种载货平台，而且是活动的平台，或者说是可移动的地面。
即使放在地面上失去灵活性的货物，一经装上托盘便立即获得了活动性，成为灵活的流动货物，因为装在托盘上的货物，在任何时候都处于可以转入运动的准备状态中。
这种以托盘为基本工具组成的动态装卸方法，就叫做托盘作业。
标准托盘规格尺寸：1200毫米乘1000毫米、1200mm毫米乘800毫米、1219毫米乘1016毫米、1140毫米乘1140毫米、1100毫米乘1100毫米和1067毫米乘1067毫米。
托盘的类型：（1）平托盘。
平托盘几乎是托盘的代名词，只要一提托盘，一般都是指平托盘而言，因为平托盘使用范围最广，利用数量最大，通用性最好。
平托盘又可细分为三种类型。
①根据台面分类。
有单面型、单面使用型、双面使用型和翼型等四种；②根据叉车叉入方式分类。
有单向叉入型、双向叉入型、四向叉入型等三种。
③根据材料分类。
木制平托盘、钢制平托盘、塑料制平托盘、复合材料平托盘以及纸制托盘等五种。
据中国物流与采购联合会托盘专业委员会，2011年对国内多家托盘生产企业、托盘使用及销售企业进行初步调查的结果，目前中国拥有的各种类型托盘总数约为16000～20000万片，目前每年产量递增2000万片左右。
其中木制平托盘约占85%、塑料平托盘占12%、钢制托盘、复合材料托盘以及纸制托盘合计占3%。
复合材料平托盘和塑料托盘上升比例较大。
（2）柱式托盘。
柱式托盘分为固定式和可卸式两种，其基本结构是托盘的4个角有钢制立柱，柱子上端可用横梁连结，形成框架型。
柱式托盘的主要作用，一是利用立柱支撑重量物，往高叠放；二是可防止托盘上放置的货物在运输和装卸过程中发生塌垛现象。
（3）箱式托盘。
箱式托盘是四面有侧板的托盘，有的箱体上有顶板，有的没有顶板。
箱板有固定式、折叠式、可卸下式三种。
四周栏板有板式、栅式和网式，因此，四周栏板为栅栏式的箱式托盘也称笼式托盘或仓库笼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢托盘设计及优点
导语：我们在平常的运输和搬运过程中最常见的工具就是托盘，它可以帮助我们运送货物，而传统的木制托盘因为价格便宜，所以是最为常见的托盘工具。
但是随着经济的发展，我们运输的东西也在不断地改变，木制托盘因为承载能力较弱，被逐渐淘汰，取而代之的就是钢托盘，不仅耐用还能加大承货量，下面小编将详细介绍钢托盘设计优点及用途。
简介：钢托盘又叫金属托盘或铁托盘(SteelPallet)
托盘(Pallet)是用于集装、堆放、搬运和运输的放置作为单元负荷的货物和制品的水平平台装置。
一般用木材、金属、纤维板制作，便于装卸、搬运单元物资和小数量的物资。
托盘的种类主要有木质的，塑料的，金属等材料木质是现在使用最广的，因为其价格便宜、结实;塑料托盘比较贵点，载重也较小，但是随着塑料托盘制造工艺的进步，一些高载重的塑料托盘已经出现，正在慢慢的取代木质托盘。
金属托盘结实耐用，缺点是易腐蚀，价格较高。
钢托盘的优点：
1、承载能力在托盘中是最强的。
2、100%环保，可以回收再利用，资源不浪费。
3、表面作防滑处理，周边作包边处理。
底盘坚固,整体质量轻而钢性强。
具备稳定的包装性能;
4、防水,防潮及防锈;与木托盘相比有环保优势(如木托盘容量滋生虫害)。
5、与塑料托盘相比有强度、耐磨、耐温及价格优势。
6、特别是用于出口时，不需要熏蒸、高温消毒或者防腐处理,符合国际环保法规;
7、灵活(四方向的插入设计，无形中提高空间利用和操作的方便性，而且其坚固的底版设计亦符合输送滚输和自动包装系统使用)等。
钢托盘的设计
根据货架的尺寸，如L,W来设计，通常托盘最好与柱片保持5-10公分间距，可以适当放大。
根据L.W来确定托盘的长度和宽度，确定进叉方向;托盘高度可以定制，常规高度125.130.150等，可以根据客户需要定制。
托盘承载是货架载荷，根据货架一层承载确定。
面板可以选用内卷槽，或者C型钢，以及矩管等等。
腿，可以用矩管或者冷板折弯，或者内卷槽，C型钢制作。
采用C02保护焊焊接，去渣，打磨，之后酸洗磷化，或者抛丸去油去锈，之后喷塑处理。
用途：
钢托盘(钢制托盘)是传统木托盘、塑料托盘的理想换代产品，适合叉车作业，存取货物方便.
主要用于多用途的地面存储、货架存储及货物联运、周转等超轻金属托盘系列。
集装、堆放、搬运和运输的放置作为单元负荷的水平平台装置。
是现在工业重要的仓储与运输辅助设备之一。
主要材料为钢材或镀锌钢板，经专用设备成型，各种型材互相支撑，铆钉连接加强，再经CO2气体保护焊焊接而成。
在钢托盘还没有出现的时候，雨季天气可能是大家最怕的时候，因为木制托盘如果经常遇雨就会被腐蚀，变得不结实，而钢托盘相较于木托盘来说，更加坚固，不怕风吹雨打，更能承载较重的货物。
因此，钢托盘将逐渐取代木托盘成为主流，但是因为制作成本较高，钢托盘的价格相较木托盘来说也较高，但是小编相信随着我们科技的不断发展，钢托盘的价格也会慢慢变低!。
