高强改性沥青生产过程
改性沥青技术及生产工艺方案介绍
改性沥青技术及生产工艺介绍一、前言1、沥青传统意义上得沥青就是由树脂包裹得沥青质分子团组成得胶体物质,它呈现出很强得油质状态（即石油质)。
胶体分为溶胶(主要指液态密度)与冻胶(主要指固体密度),这取决于其成分间得平衡状态。
对沥青来说,两种状态得平衡取决于沥青质与树脂间得相互作用,并受到外界温度得强烈影响。
事实上,沥青温度得升高打破了其冻胶状态,使沥青分子团演变成溶胶状态。
因而沥青得一个重要特性就就是常温下呈现出固体或半固体，但随温度升高极易溶化。
这一显著得热敏感性就是沥青得最重要得特征，也就是其主要弱点。
事实上,沥青混合物应能够在全年不同得工作条件下保持其良好得性能。
显著得热敏感性妨碍了沥青混合物在高温与低温时呈现出良好得性能,因而必须改进沥青得特性以提高产品性能。
二十多年来，国际国内交通容量增长迅速,重型车辆在其中得比例也不断增长。
面对现在与将来得繁重得交通容量，使用传统材料、按传统方法设计得高速公路与机场跑道得沥青路面得寿命将不断降低。
为了提高沥青得产品性能,一个可行得方法就就是选用某些高分子聚合体改变传统沥青得特性。
2、高分子聚合物现有得高分子聚合体种类繁多,特性各异，一般分为塑性体与弹性体。
同样工作温度下,其性能在很多方面都不同,特别就是劲度、可变形性以及冲击强度。
图表-1显示了塑性体与高弹体代表性得应力应变特性。
图（一)很多高分子聚合体材料可以用来改变沥青得特性,下面我们举例说明:1、热塑(性)塑料(高弹体):苯乙烯-丁二烯-苯乙烯(Styreｎｅ-Ｂutａtrienｅ-Styrｅnｅ,SBS）苯乙烯－丁二烯(Sｔyｒeｎe-Buｔatriｅｎe,SB)苯乙烯基-丁二烯-苯乙烯（ｒａdｉcaｌSｔyrｅne-Butatriene-Ｓtｙrene,Ｒsｂｓ）2、热塑(性）塑料(塑性体）乙烯-乙酸-乙烯脂(Ｅｔｈylｅne－Ｖinyl-Acetatｅ,EVＡ)乙烯－丙烯酸-甲酯(Ｅthylene-Methyｌ-Acryｌaｔe,ＥＭA）聚乙烯(Poｌyeｔhylene,PE）低密度聚乙烯(LoｗDensitｙＰolyethylenｅ,ＬDPE)高密度聚乙烯(HｉgｈDeｎsity Polyｅthyｌeｎｅ,ＬDＰＥ)3、乳胶氯丁橡胶(Ｐoｌｙｃhlorｏpｒene）天然橡胶(NatuｒｅRｕｂber）4、脆性橡胶(Ｃruｍb Rｕｂbeｒ）在某些应用实例中,几种高分子聚合体也可以一同使用来改变沥青性能（即复合改性)。
沥青生产工艺流程
沥青生产工艺流程
《沥青生产工艺流程》
沥青是一种重要的建筑材料，广泛应用于道路铺设、防水层、防护层等方面。
沥青的生产工艺流程经过多年的发展和改进，已经变得非常成熟和高效。
下面将介绍一下沥青的生产工艺流程。
1. 原料准备
沥青的制造过程首先需要准备原料。
主要原料包括石油渣、石油焦、沥青混合料等。
这些原料经过精确的配比，可以确保生产出优质的沥青产品。
2. 破碎和干燥
原料经过输送带进入破碎设备进行初步破碎，然后进入烘干设备进行干燥。
在这个阶段，原料中的水分和杂质会被彻底去除，确保生产出的沥青质量稳定。
3. 加热和搅拌
经过干燥的原料进入加热设备进行加热，将原料加热至一定温度。
然后将加热后的原料送入搅拌设备进行混合。
在混合过程中，添加剂和改性剂可以根据需要进行添加，以进一步提高沥青的性能。
4. 过滤和贮存
经过搅拌的沥青进入过滤设备进行过滤，去除其中的杂质和残渣。
然后将沥青贮存在储罐中，待用。
通过以上的工艺流程，沥青的生产就完成了。
这种工艺流程简单高效，能够生产出质量稳定的沥青产品，满足各种工程需求。
随着科技的不断进步，沥青生产工艺流程也在不断完善和提高，相信未来沥青的生产工艺会变得更加智能化和环保化。
改性沥青生产工艺
改性沥青生产工艺改性沥青是一种将传统沥青进行改性处理后得到的新型材料，具有优异的性能和广泛的应用领域。
改性沥青的生产工艺主要包括原料的选择与准备、改性剂的添加与混合、反应与成型等几个步骤。
首先，在改性沥青的生产过程中，首先需要选择合适的原料。
传统沥青是改性沥青的基础，它一般是通过原油或沥青矿石的提炼得到的。
在选择原料的过程中，需要考虑到原油的组成和性质，以及材料的稳定性和可使用性等因素。
在原料准备阶段，原油或沥青矿石首先经过物理或化学的处理，去除其中的杂质和不稳定成分，使其达到所需的纯度和质量。
这一步骤主要包括温度调节、蒸馏、溶剂萃取等处理方式，以提高原料的稳定性和可用性。
接下来，需要将改性剂添加到沥青中，以实现对沥青性能的改善。
改性剂可以是天然物质，也可以是人工合成的化学品。
常见的改性剂有聚合物、沥青胶体、沥青分子筛等。
添加改性剂的目的是增加沥青的黏性和粘结性，提高其抗老化和耐久性，并增强沥青在不同温度和条件下的工作性能。
在混合阶段，将改性剂与沥青进行充分混合和分散。
这一步骤可以使用物理或化学的方法，如机械搅拌、高剪切混合、溶剂处理等。
通过混合，改性剂与沥青能够均匀分布，并形成复合材料。
此时，需要控制合适的温度和混合时间，以确保改性剂充分与沥青反应，并获得理想的改性效果。
最后，混合好的改性沥青可以选择不同的成型方式，根据具体应用要求进行加工和制备。
常见的成型方式有浇铸、模压、喷涂等。
成型过程中需要注意温度的控制和压力的调节，以确保改性沥青制品的质量和性能。
在整个改性沥青生产过程中，需要严格控制各个环节的参数，并进行质量监控和检测。
通过不断优化工艺和技术，可以生产出性能优良、稳定可靠的改性沥青产品，为工程建设和交通运输提供良好的材料支撑。
总之，改性沥青的生产工艺是一个复杂而严密的过程，需要经过原料的选择与准备、改性剂的添加与混合、反应与成型等多个步骤。
通过合理控制各个环节和参数，可以获得优质的改性沥青产品，满足不同领域的需求。
改性沥青生产工艺技术

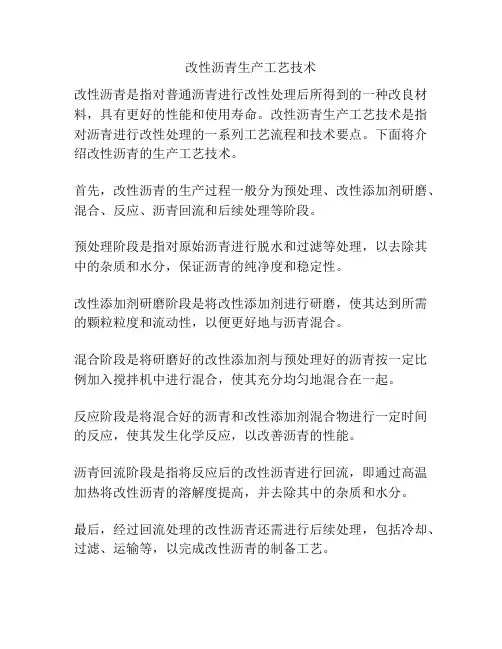

改性沥青生产工艺技术改性沥青是指对普通沥青进行改性处理后所得到的一种改良材料，具有更好的性能和使用寿命。
改性沥青生产工艺技术是指对沥青进行改性处理的一系列工艺流程和技术要点。
下面将介绍改性沥青的生产工艺技术。
首先，改性沥青的生产过程一般分为预处理、改性添加剂研磨、混合、反应、沥青回流和后续处理等阶段。
预处理阶段是指对原始沥青进行脱水和过滤等处理，以去除其中的杂质和水分，保证沥青的纯净度和稳定性。
改性添加剂研磨阶段是将改性添加剂进行研磨，使其达到所需的颗粒粒度和流动性，以便更好地与沥青混合。
混合阶段是将研磨好的改性添加剂与预处理好的沥青按一定比例加入搅拌机中进行混合，使其充分均匀地混合在一起。
反应阶段是将混合好的沥青和改性添加剂混合物进行一定时间的反应，使其发生化学反应，以改善沥青的性能。
沥青回流阶段是指将反应后的改性沥青进行回流，即通过高温加热将改性沥青的溶解度提高，并去除其中的杂质和水分。
最后，经过回流处理的改性沥青还需进行后续处理，包括冷却、过滤、运输等，以完成改性沥青的制备工艺。
改性沥青生产工艺技术的关键在于对改性添加剂和沥青的选择和混合比例的确定，这直接影响着改性沥青的性能和质量。
同时，对于改性添加剂的研磨和混合工艺也需严格控制，确保其在沥青中的分散均匀性和稳定性。
在改性沥青生产的过程中，还需注意加热温度、反应时间和搅拌速度等参数的控制，以保证工艺的科学性和生产的稳定性。
在实际生产中，还可以根据具体需求对改性沥青的生产工艺进行调整和改进，以进一步提高改性沥青的性能和质量。
总之，改性沥青生产工艺技术是沥青改性领域的重要内容，通过科学合理地控制工艺流程和技术要点，可以得到更好性能的改性沥青，满足不同工程的需要。
改性沥青防水卷材生产工艺流程
改性沥青防水卷材生产工艺流程
改性沥青防水卷材是一种使用广泛的防水材料，它具有良好的渗透性和抗老化性能，被广泛应用于建筑屋面、地下室、地下车库等防水工程中。
下面将介绍一下改性沥青防水卷材的生产工艺流程。
首先，在生产改性沥青防水卷材之前，需要准备好原材料。
主要的原料包括改性沥青、聚酯纤维、玻璃纤维布、橡胶粘结剂、填充料等。
在生产工艺的第一步，将改性沥青加热至一定温度，使其变成液态。
然后，在一个大的搅拌设备中，将改性沥青、聚酯纤维、填充料等原料进行混合。
搅拌设备中的搅拌装置可以将原料均匀混合，使其形成一个均匀的糊状物。
接下来，将混合好的糊状物通过连续模具生产线进行成型。
模具生产线分为上下两层，上层是胚体的成型，下层是胚体的预固化和切割。
在成型过程中，将糊状物喷涂在基材上，然后经过压实和加热处理，使其牢固地粘附在基材上。
在成型完成后，将胚体放置在通风的区域进行自然固化，使其充分挥发水分，增强防水卷材的性能。
最后，将固化后的胚体切割成一定长度的卷材，并进行检验和包装。
检验的主要内容包括卷材的厚度、重量、抗拉强度等性
能指标。
通过以上的生产工艺流程，改性沥青防水卷材最终制成。
这种卷材具有耐候性好、抗老化性能强、施工方便等优点，广泛应用于建筑防水工程中，保护建筑的安全和稳定。
同时，改性沥青防水卷材的生产过程也考虑了环保要求，生产出的卷材对环境无害，符合可持续发展的要求。
沥青生产工艺流程
沥青生产工艺流程
沥青是由石油加工过程中提取出来的一种黑色胶状物质，广泛用于道路建设、防水材料等领域。
下面是沥青生产的工艺流程：
1. 原油加热：将原油送入加热炉中进行加热，使其达到适当的温度。
2. 分馏：将加热后的原油送入分馏塔，通过加热不同组分的沸点差异，将原油分离为不同组分，其中包括沥青。
3. 沥青精制：将从分馏塔中获得的沥青送入沥青精制装置，通过加热、蒸馏、净化等工艺，去除其中的杂质和残留物质。
4. 沥青调质：经过精制的沥青还需要进行调质，以满足特定的使用要求。
调质过程中可以添加不同的添加剂，如聚合物改性剂、溶剂等。
5. 沥青贮存：调质完成后的沥青送入储存罐中进行贮存，待用。
6. 沥青加工：根据需要，将沥青送入相应的加工设备中进行加工，如搅拌机、喷涂机等。
加工过程中可以根据具体要求进行进一步的调整和处理。
7. 沥青运输：加工完成的沥青通过罐车、管道等运输到需要使用的地点。
总的来说，沥青的生产工艺流程主要包括原油加热、分馏、精
制、调质、贮存、加工和运输等环节。
通过这些工艺的处理，可以得到适用于不同领域的高质量沥青产品。
改性沥青生产流程
改性沥青生产流程1、开始生产前将SBS装入对应的计量罐内,按工艺要求设定好沥青加入量,打开供油管路上阀门,将沥青加热到工艺温度,加热沥青管路,使管路中的沥青溶化,开启加热器导热油进油阀,对加热的沥青现进行溶化,沥青加料过程中,加料速度受加热器出口温度调节,出口温度越高,进料越快,出口温度越低,进料越慢,当沥青加入到一定量以后,就可以加入SBS,SBS 由旋转供料阀供料,通过风机送至配料罐内,.SBS改性剂的熔点在180℃左右。
沥青输入时的温度在175℃左右。
稳定剂由真空吸料装置吸至真空吸料装置，然后放至配料罐内。
增延剂通过启动螺杆泵打入配料罐内，达到设定量自动停止。
稳定剂的加入量由工人称量来控制。
2、当料加入量达到一定量就可以启动反应釜内的框搅拌进行搅拌，启动循环泵进行外循环，保证沥青、稳定剂、SBS、增延剂混合均匀，同时也可以启动乳化机进行初步剪切处理。
加料完毕、混合均匀后可出料至选择的融胀剂。
当配料罐液位很低时，就可以停止循环泵。
3、剪切阶段：沥青混合林在融胀罐内经过一定时间一定温度的融胀就可以进行剪切处理。
打开沥青流向的融胀罐的循环进料阀，根据工艺设定好乳化泵，调节泵频率，然后启动出料泵、乳化泵，待乳化泵运转平稳后，打开融胀罐出料阀，正转调节泵，就可进行剪切生产。
剪切时可将沥青从融胀罐1打至沥青从融胀罐2，再将沥青从融胀罐2打至沥青从融胀罐3，反复如此，直至取样合格为止。
取样合格后打开成品罐进料阀，成品改性沥青就被输送至成品罐，成品罐进料阀开启信号灯自动关闭融胀罐循环进料阀，同样融胀罐循环进料阀开启信号自动关闭成品罐进料阀。
当融胀罐液位很低时，就可停止调节泵、乳化泵、关闭融胀罐出料阀。
4、生产结束后可有200㎏的基质沥青沿生产管道走一遍，把改性沥青冲走，便于下次开车时管道易于熔化疏通。
至此整个生产过程全部等待下次生产。
改性沥青防水卷材生产工艺流程
改性沥青防水卷材生产工艺流程改性沥青防水卷材是一种常见的建筑材料，广泛应用于建筑屋面、墙体、地下室、道路等防水工程。
下面将介绍改性沥青防水卷材的生产工艺流程。
首先，准备原材料。
改性沥青防水卷材的主要原料包括聚酯胎体、改性沥青、填料等。
这些原材料需要经过质检，确保符合相关标准和要求。
接下来，进行生产线准备工作。
生产线通常包括胎体制备、沥青涂布、填料铺设、表面处理、涂胶等工序。
需要对生产线设备进行检查和清洁，并准备好相关生产工具和辅助材料。
第三步，进行胎体制备。
聚酯胎体是改性沥青防水卷材的主要支撑层，需要将聚酯原料放入混炼机中，加入其他助剂进行混合。
然后，通过挤出机将混合后的材料挤出成薄片。
第四步，进行沥青涂布。
将准备好的改性沥青放入槽中，通过辊筒或喷嘴将沥青均匀涂布在胎体上。
涂布过程中需要控制涂布量和均匀性，确保材料质量。
第五步，进行填料铺设。
填料主要是矿渣、沙子等，通过铺设机将填料均匀覆盖在涂布的沥青层上。
填料可以增加卷材的耐磨性和抗老化性能。
第六步，进行表面处理。
卷材的表面需要进行翻胶、植砂等处理，以增加卷材的防滑性能和美观度。
最后，进行涂胶加工。
将改性沥青防水卷材卷帘式放置在涂胶机上，通过涂胶机喷洒胶水，将卷材边缘粘接在一起，形成完整的卷材产品。
整个改性沥青防水卷材生产工艺流程涉及到多个工序和设备，需要进行严格的质量控制和工艺控制。
同时，还需要对生产过程中产生的废料和废水进行处理，以保护环境。
通过科学的生产工艺和优质的原材料，可以生产出质量稳定、性能优良的改性沥青防水卷材。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高效改性沥青生产流程
生产流程主要有：生产前准备；沥青及改性物料的添加顺序；生产结束后的设备维护和处理和注意事项几个方面。
一，生产前的准备
1.锅炉和设备提前三小时升温，保证设备的基础温度能满足改性沥青的生产要求
（锅炉设定温度：高温215℃，低温207摄氏度）；
2.生产任务的下达及任务明确，核算改性无聊的需求量，明确操作人员的分工；
3.改性无聊的准备包括：sbs 丁苯橡胶；SASOLBIT；TP-1；TP-2；软化油（OIL）
的准备；
4.开启空压机，检查气路有无脱落，漏气等现象；
5.测试胶体磨能否正常启动，各油泵，各气动阀门能否正常开启及关闭；
二，改性物料的添加；
1.因我们的改性沥青设备的生产罐的容量只有4.5吨左右，所以每次沥青的添加量
不能超过3.2吨，也就是说每次改性物料添加完毕的总量不能超过4.2吨，以免
搅拌时改性物料和沥青溢出；
2.生产时添加的第一步是打进合适量的基质沥青（＞
3.2吨），并填写生产记录相
关项；
3.第二部是基质沥青添加完毕后检查沥青温度，高于175时便可添加合适量SBS 丁
苯橡胶（先前已经计算过结果）填写生产记录相关项；
4.第三部是检查SBS融合状况和温度情况，在温度合适的前提下（175～185度），
添加合适量的软化油（根据计算结果），填写生产记录相关项；
5.第四步是监控温度的情况下添加合适量的SASOLBIT；
6.第五四步监控生产罐温度，不能超过190度的前提（如超过180度，及时减小
生产罐导热油的流量，稳定温度。
）过胶体磨两遍后，添加TP-1和TP-2，并搅
拌5分钟左右，过最后一遍胶体磨，到发育罐溶胀35～40分钟完成改性沥青生
产；
7.完善生产记录表的所有内容。
三，生产结束后的设备维护和处理
1. 束后，必须用基质沥青清洗设备的管道。
具体操作方法是：用基质沥青泵打1吨左右基质沥青，进其中一个生产罐，开启搅拌机进行充分搅拌；
2. 体磨将搅拌后的基质沥青泵送到另一个生产罐，再进行充分搅拌；
3.用生产泵，将后加入基质沥青的生产罐里的沥青抽出一半到先前的生产罐内存放。
4．及时检查设备的润滑情况包括改性设备和锅炉，发现润滑不良时及时加注润滑油或润滑液，
5. 及时打扫设备及场地的清洁；
6. 关闭设备仪器按下急停按钮；
7. 按操作程序停止锅炉及电器控制，填写锅炉运行记录；
8. 锁好控制门；
四，注意事项
1.生产罐的基质沥青添加量必须小于3.2吨；
2.在胶体磨启动前，禁止将手动蝶阀，并且在每次清洗完管道和胶体磨后，必须
将此手动蝶阀关闭；
3.在胶体磨剪切改性沥青的过程中，必须先将胶体磨出口阀门打开后，才能开请
生产罐底部阀门；
4.在基质沥青打进和改性沥青打出前，必须检查好所使用的管道阀门位置正确，
以免泵送过程中打爆管路，烫伤操作人员；
5.设备开启过程中，尽量远离机械转动部分；
6.维修时必须关闭所检修的电器的所有开关，并按下急停按钮，悬挂维修牌，并
在控制箱或控制柜留守人员，以免误操作，造成人员伤亡和设备损坏；
7.操作人员必须熟悉设备操作和生产流程。
