岩土工程勘察文件审查要点(试行)
勘察文件审查要点
整理课件
27
《地基处理规范》4.2.1对湿陷性黄土或膨 胀土地基，不得选用砂石等透水性材料作垫 层。
2013版5.12.7条：填土地区勘察报告应包括 下列内容：填土的类型、成份、分布、厚度 和堆积年代，地基的均匀性、压缩性、密实 度和湿陷性。
整理课件
28
2013版5.12.6条第10款：
软土地区评价建筑场地的抗震地段，当设 计防烈度为7度、8度、9度，等效剪切波速 分别小于90m/s、140m/s和200m/s时，可 划分为不利地段；提出饱和砂土液化和软土 震陷对建筑工程地基基础设计的影响和处理 措施。
抗震规范4.3.2地面下存在饱和砂土和饱和粉 土时，除6 度外，应进行液化判别；存在 液化土层的地基，应根据建筑的抗震设防 类别、地基的液化等级，结合具体情况采 取相应的措施。
整理课件
36
8、不良地质作用和地质灾害的分析与评价。 2013版P27
涉及强条：岩规4.1.11条、5.1.1条、5.2.1条、 5.3.1条、5.4.1条，城乡规划工程地质勘察 规范7.1.1条。
岩规5.7.8 地震液化的进一步判别应在地面以下
15m ······
岩规5.7.10 凡判别为可液化的土层、应按现行国家 标准《建筑抗震设计规范》(GB50011)的规定确 定其液化指数和液化等级。
勘察报告除应阐明可液化的土层、各孔的液化指数
外，尚应根据各孔液化指数综合确定场地液化等
级。
整理课件
34
4 对需进行沉降计算的建筑物，提供地基变形计算参数，预测建 筑物的变形特征；
5 查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的 埋藏物；
6 查明地下水的埋藏条件，提供地下水位（初见 、稳定）及其 变化幅度；
住房和城乡建设部关于印发岩土工程勘察文件技术审查要点（2020版）的通知
住房和城乡建设部关于印发岩土工程勘察文件技术审
查要点（2020版）的通知
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2020.10.15
•【文号】建质函〔2020〕149号
•【施行日期】2020.10.15
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】工程质量安全监管
正文
住房和城乡建设部关于印发岩土工程勘察文件技术审查要点
（2020版）的通知
建质函〔2020〕149号各省、自治区住房和城乡建设厅，直辖市住房和城乡建设（管）委，北京市规划和自然资源委，新疆生产建设兵团住房和城乡建设局：
为进一步加强房屋建筑和市政基础设施工程勘察设计质量监管，规范施工图设计文件审查工作，我部组织修编了《岩土工程勘察文件技术审查要点（2020版）》。
现印发给你们，请遵照执行。
原《岩土工程勘察文件技术审查要点（2013版）》自本通知印发之日起废止。
中华人民共和国住房和城乡建设部
2020年10月15日附件：岩土工程勘察文件技术审查要点（2020版）。

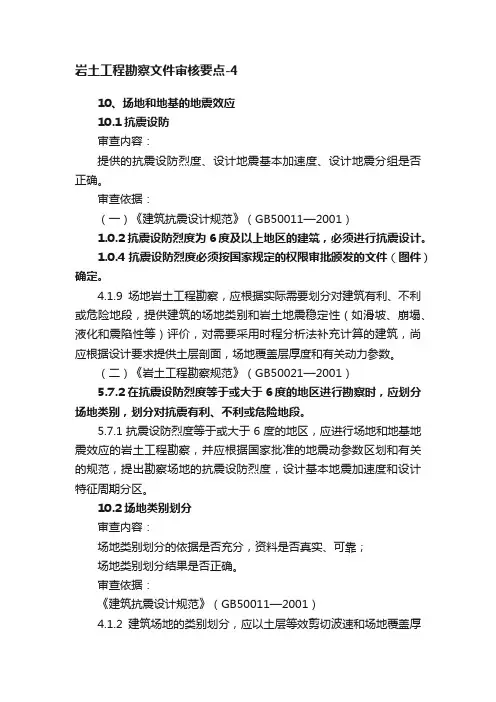

岩土工程勘察文件审核要点-4
岩土工程勘察文件审核要点-410、场地和地基的地震效应10.1抗震设防审查内容：提供的抗震设防烈度、设计地震基本加速度、设计地震分组是否正确。
审查依据：（一）《建筑抗震设计规范》（GB50011—2001）1.0.2抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。
1.0.4抗震设防烈度必须按国家规定的权限审批颁发的文件（图件）确定。
4.1.9场地岩土工程勘察，应根据实际需要划分对建筑有利、不利或危险地段，提供建筑的场地类别和岩土地震稳定性（如滑坡、崩塌、液化和震陷性等）评价，对需要采用时程分析法补充计算的建筑，尚应根据设计要求提供土层剖面，场地覆盖层厚度和有关动力参数。
（二）《岩土工程勘察规范》（GB50021—2001）5.7.2在抗震设防烈度等于或大于6度的地区进行勘察时，应划分场地类别，划分对抗震有利、不利或危险地段。
5.7.1抗震设防烈度等于或大于6度的地区，应进行场地和地基地震效应的岩土工程勘察，并应根据国家批准的地震动参数区划和有关的规范，提出勘察场地的抗震设防烈度，设计基本地震加速度和设计特征周期分区。
10.2场地类别划分审查内容：场地类别划分的依据是否充分，资料是否真实、可靠；场地类别划分结果是否正确。
审查依据：《建筑抗震设计规范》（GB50011—2001）4.1.2建筑场地的类别划分，应以土层等效剪切波速和场地覆盖厚度为准。
4.1.3土层剪切波速的测量应符合下列要求：1、在场地初步勘察阶段，对大面积的同一地质单元，测量土层剪切波速的钻孔数量，应为控制性钻孔数量的1/5—1/5，山间河谷地区可适量减少，但不宜少于3个。
2、在场地详细勘察阶段，对单幢建筑测量土层剪切波速的钻孔数量不宜少于2个，数据变化较大时，可适量增加；对小区中处于同一地质单元的密集高层建筑群，测量土层剪切波速的钻孔数量可适量减少，但每幢高层建筑下不得少于一个。
3、对丁类建筑及层数不超过10层且高度不超过30m的丙类建筑，当无实测剪切波速时，可根据岩土名称和性状，按表4.1.3划分土的类型，再利用当地经验在表4.1.3的剪切波速范围内估计各土层的剪切波速。
岩土工程勘察文件技术审查要点(2020 版)
岩土工程勘察文件技术审查要点（2020 版）2020 年10 月前言为进一步规范施工图审查工作，为施工图审查提供技术依据，住房和城乡建设部组织有关单位对《岩土工程勘察文件技术审查要点（2013 版）》进行了修编，形成《岩土工程勘察文件技术审查要点（2020 版）》（以下简称“审查要点”）。
审查要点包括现行工程建设标准中的全部强制性条文和部分非强制性条文。
其中，强制性条文是进行施工图设计文件审查的基本依据，均应严格执行；非强制性条文是强制性条文的补充和延伸，除有充分依据外，原则上均应执行。
审查要点主要依据 2019 年6 月 30 日（含）之前发布的法规和工程建设标准编制。
之后如有新版法规和工程建设标准实施，应以新版法规和工程建设标准为准。
审查要点修编的主要内容包括：将审查内容集中于地基基础安全性；增加城市轨道交通工程勘察文件审查内容；根据工程建设技术标准更新情况对原审查要点进行调整和补充。
各地可以结合当地具体情况，在审查要点中增加地方性法规、技术标准的有关内容。
本要点由北京市施工图审查协会主编并负责具体解释。
各地住房和城乡建设主管部门、勘察单位、施工图审查机构在执行过程中可将意见建议反馈主编单位，以便进一步修改、完善。
主编单位：北京市施工图审查协会（北京市西城区车公庄大街19 号院1 号楼1109 室，邮编：100044，邮箱：bcdva1124@）参编单位：北京博凯君安建设工程咨询有限公司中勘三佳（北京）工程咨询有限公司主要编写人员：温靖郭明田高文新丁作良刘尊平张建青郝庆斌王笃礼廉得瑞赵宗权郭书泰黄溯航汤厚杰钟和林小劲毛尚之彭广军周玉凤郭红梅孙常青主要审查人员：叶嘉肖从真武威化建新周宏磊师前进孙兰梁琳单立欣顾启英李东冯凯王乃震何辛徐永喜陈东喻智宏杨兴山王奕然曹宗豪目录一、总则 (1)二、房屋建筑工程 (2)2.1 基本规定 (2)2.2 勘探点的布置 (3)2.3 取样与测试 (4)2.4 室内试验 (5)2.5 地下水 (5)2.6 场地和地基的地震效应 (6)2.7 不良地质作用 (8)2.8 特殊性岩土 (9)2.9 边坡工程 (17)2.10 岩土参数 (18)2.11 岩土工程分析评价和成果报告 (19)2. 12 图表 (22)三、市政基础设施工程 (23)3.1 基本规定 (23)3.2 勘探点的布置 (25)3.3 取样与测试 (28)3.4 室内试验 (29)3.5 场地和地基的地震效应 (29)3.6 岩土工程分析评价和成果报告 (31)四、城市轨道交通工程 (37)4.1 基本规定 (37)4.2 勘探点的布置 (41)4.3 取样与测试 (44)4.4 室内试验 (45)4.5 地下水 (46)4.6 场地和地基的地震效应 (49)4.7 不良地质作用 (51)4.8 特殊性岩土 (52)4.9 工法勘察 (55)4.10 岩土工程分析评价和成果报告 (58)一、总则1.0.1为规范房屋建筑和市政基础设施工程施工图设计文件审查工作，明确审查内容，统一审查尺度，根据《实施工程建设强制性标准监督规定》（中华人民共和国建设部令第 81 号，以下简称 81 号令）、《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（中华人民共和国住房和城乡建设部令第 13 号）规定，编制本要点。
岩土工程勘察报告编写及审查要点
序号勘察要点基本要求执 行 规 范 条 文报告签章是否齐全有效、标题与内容是否相符，所附试CECS99:98岩土工程勘察报告编制标准验及分析报告是否一致，签章是否齐全有效；《建设工程勘察文件编制深度规定》勘察报告任务、目的、执行规范、工程量、岩土分层描述、水应包括的位及腐蚀性评价、地震效应、岩土力学数据及评价、主要内容场地稳定性及不良地质作用、基础选型及持力层、平面图剖面图柱状图等图表，分析测试数据勘察报告1．场地和钻孔有坐标定位、标高GB50021-2001规范第4.1.11-1条前言部分2．建筑物性质、结构特点、规模、荷载、基础形式、埋深強条3.高层建筑的岩±工程勘察等级JGJ72-2004高规第3.0.1条；1.高层建筑布点数量单栋不少于4个，密集高楼群至少一个控制性勘探点；2.高层建筑平面为矩形时按双排布点，不规则时在凸出角点和凹入阴角布点，层数荷载体型变异较大处布点，甲级勘察高层中心或电梯井核心筒布点3.一般详细勘察点距，浅基础按复杂、中等、简单4勘察布置为10-15，15-30，30-50米距三个等级要求4.布点方式按建筑物周边和角点，无特殊要求可按建筑物范围布点5桩基础勘察点距：端承桩12-24米；摩擦桩20-30米；GB50021-2001规范第4.9.2条6.基坑工程的勘察布点：基坑范围布点及基坑边界外超出基坑深度2-3倍范围要求布点1.条形基础孔深不小于3d,独立柱基不小于1.5d,一般不小于5米。
2.对高楼群和变形计算的地基,孔深超过计算深度3.对有抗浮抗拔设计时应满足抗拔承载力要求4.桩基工程勘探孔深：桩长以下3-5d,且不小于3GB50021-2001规范第4.1.16条；GB50021-2001规范第4.8.3条GB50021-2001规范第4.1.18条強条报告形式岩土工程勘察报告编写及审查要点123GB50021-2001（2009版）规范第14.3.3条强条和4.1.11条強条GB50021-2001规范第4.1.17条强条JGJ72-2004高层勘规第4.1.2条GB50021-2001规范第4.1.15条5勘探孔深度米,对大直径桩不得小于5米;对嵌岩桩应钻入嵌岩面以下3-5d.花岗岩地区高层建筑嵌岩桩的一般孔应进入微凤化岩3-5米,控制性孔应入微风化岩5-8米JGJ72-2004高层勘规4.2.3条；5.基坑工程勘察深度为开挖深度2-3倍GB50021-2001规范第4.8.3条2．取土样或原位测试的勘探点数甲级建筑每栋不少于6取岩土样3个与 1.高层建筑对桩基勘探深度范围内的每一主要土层取测试試验土样试验或原位标贯不少于6件组,嵌岩桩桩端持JGJ72-2004高层勘规第4.2.5条力层岩石抗压试验不少于6组;2.高层基坑岩土取样试验和原位测试数量每一主要岩土层不少于6组（个）.3对花岗岩残积±应测定其细粒土的天然含水量\液限和塑限取岩土样6与测试試验5．土工试验、水质分析及岩石抗压强度試验报告单应有CMA 计量认证印岩土分层1．在地基主要受力层内，对厚度大于0.50m 的夹层或与定名透镜体应取土样或原位测试2.岩土的定名应符合规范规定GB50021-2001规范第3.3.1-3.3.11条1.测定稳定水位及确定变化幅度、评价水对建材腐蚀性GB50021-2001规范第4.1.11-6\8强条地下水及 2.每个场地不应少于2件水样,对建筑群不宜少于3件GB50021-2001规范第12.1.2条腐蚀性 3.从环境类型评价水对混凝土结构的腐蚀性GB50021-2001规范第12.2.1条8评价4.从渗透性方面评价水对混凝土结构的腐蚀性GB50021-2001规范第12.2.2条5.两种评价等级不同时,综合评价水对混凝土腐蚀性GB50021-2001规范第12.2.3条JGJ72-2004高层勘规第4.4.7条GB50021-2001规范第6.9.4条GB50021-2001规范第4.9.5-3条计量法规GB50021-2001规范第4.1.20-3条强条GB50021-2001规范4.9.4条GB50021-2001规划第4.1.20-2条GB50021-2001规划第4.1.20-2条1主要土层取±样试验或标贯数量不少于6件（组）4．桩端持力层为基岩,应取岩样作饱和抗压强度试验76.评价水对钢筋混凝土中钢筋的腐蚀性GB50021-2001规范第12.2.4条7.评价水对钢结构的腐蚀性GB50021-2001规范第12.2.5条地震效应及 1.设防烈度按东建（04）32号文件规定，（6度/7度抗震设防过度区要注村名作判别依据）1.划分场地类别2．划分抗震有利、不利地段或危险地段3.按等效剪切波速和覆盖层厚度划场地类别GB50011-2001规范第4.1.6条强条4.划分有利、不利或危险地段GB50011-2001规范第4.1.1条95未提供或错提供设计特征周期值，是強条GB50011-2001规范第5.1.4条強条6．7度区对饱和砂土粉土进行液化判别GB50021-2001规范第5.7.10条強条7．对砂土粉土液化判别须有具体资料,即判别液化的孔号、层位、深度、标贯临界值和实击值对比，液化指数和液化等级等8.液化判别时每层砂土判别的孔数不得少于6个GB50021-2001规范第5.7.9条9.超过10层的拟建建筑物场地应实测等效前切波GB50011-2001规范第4.1.3条。
岩土工程勘察报告审查要点
一般知识1 工程地质勘察的实际任务及研究对象通过工程地质勘察必须取得正确规划、设计、施工、使用工程建筑物所需的全部地质资料。
规划、设计、施工、使用、维护有关的所有地质问题。
也就是说勘察所得成果必须保证解决以下问题：（1）选出在地质条件方面最优的场地，并根据场地的地质条件合理地配置各个建筑物；（2）根据详细查明的场地工程地质条件，以保证建筑物的稳定和正常使用为目的对建筑物的类型、结构（3）提供能够改善场地工程地质条件的措施。
为了完成上述任务，工程地质勘察中所要研究的对象必然要包括地形地貌、地质结构、水文然地质现象，并通过对建筑区内已有建筑物的工作情况、变形以及损坏的调查，来研究工程地质现象。
要想正确解决与工程建设有关的地质问题，就不能把工程地质勘察工作仅局限于鉴定工程地并不是工作的最终目的，而重要的是要预见到由于这些工程地质条件和该项工程活动的特点，在施工与动之间会发生那些相互作用。
或者说，通过工程地质勘察所得到的不应仅仅是工程地质条件方面的资料预测（或评价），指出可能产生的工程地质作用的性质、规模、对建筑物的危害性提出防治措施。
当然不可能作出正确的预测，反过来说，不善于及时作出预测也就不可能取得充分的工程地质条件诸方面的 为了选定建筑场地，通常要查明某些可能建筑区的地形地貌、地质结构、水文地质条件及自这些地形地貌、地质结构、水文地质条件和工程地质条件各不相同的地区内，兴建该项建筑物所可能产概略地估计其规模，最后对比这些区内所可能产生的工程地质作用的性质和规模，就可以选出按地质条理性方面都最有利的建筑场地，同时也就能在场地内合理配置各个建筑物。
例如，根据不同阶地的地表等，就可以预见到在各阶地上修建厂房的土方工程量、持力层的位置和沉降的规模，以及施工的涌水情比之下选出一个地质上有利的建筑场地就是易于做到的事。
这种预测主要是定性的，所需完成的勘察工进行才便于对比和选择，所以这种预测也称作区域性预测，或者是对比评价。
关于颁发施工图设计文件审查要点的通知
建设部文件建质[2003]2号关于颁发施工图设计文件审查要点的通知各省、自治区建设厅，直辖市建委：为指导施工图设计文件审查工作的开展，根据两年来的审查工作实践，我们组织编写了《建筑工程施工图设计文件审查要点》、《市政公用工程施工图设计文件审查要点》和《岩土工程勘察文件审查要点》，现印发你们试行。
试行中有何问题，请及时与我部工程质量安全监督与行业发展司联系。
附件：1、《建筑工程施工图设计文件审查要点》（试行）2、《岩土工程勘察文件审查要点》（试行）3、《市政公用工程施工图设计文件审查要点》（试行）二OO三年一月二日编写委员会顾问：王素卿编写人员：（以姓氏笔划为序）丁秀云马国俊王元湘王进民叶安包国兴冯爱军包琦玮叶嘉田静朱长喜许如海汤志永安英杰刘雨生刘学信刘建华陈才堡张仁李艺沈世杰李建华陈奇法吴亭莉杨俊峰李哲生杨维亮李维惠张惠江张鹏李燕单文宜金雨萍郄燕秋姚约翰姜学诗赵彤赵继豪郭齐钟翁如壁郭明田唐国生顾宝和顾国荣宿秀明韩一民程东海傅连合褚敬止前言根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，施工图设计文件（以下简称施工图）审查应对施工图中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查，我部在建设[2000]41号《建筑工程施工图设计文件审查暂行办法》中，对审查内容也有原则性规定。
各地据此分别制定了本地区施工图审查的内容要求，由于施工图的技术性审查涉及的标准规范繁多，工作量很大，如何正确、全面地把握标准，对于审查人员要求较高，各地的内容要求在尺度把握上也有较大差异。
应大家的要求，我们组织有关专家编制了《建筑工程施工图设计文件审查要点》、《市政公用工程施工图设计文件审查要点》和《岩土工程勘察文件审查要点》，用以指导全国的施工图审查工作，引导审查人员抓住重点、规范操作，保证审查质量。
该要点主要由三部分组成，一是工程建设强制性文，该部分内容以我部正式颁布的文件为准；二是条文以外的部分强制标准规范，这部分是根据专家以往的经验，尤其是根据各地审查人员两年来的审查实践，将容易出现涉及公共利益和公众安全的内容，从众多的一般强制性标准规范中筛选出来的；三是勘察设计文件的编制深度。
岩土工程勘察文件审核要点-5
岩土工程勘察文件审核要点-5岩土工程勘察文件审核要点-513、岩土参数的分析与选定审查内容：岩土参数分析与选用的范围、数量、数值的取舍是否符合规范的要求；提供的岩土参数是否满足规范及设计要求。
审查依据：（一）《岩土工程勘察规范》（GB50021—2001）14.1.3岩土工程分析评价应在定性分析的基础上进行定量分析、岩土体的变形、强度和稳定应定量分析；场地的适宜性、场地地质条件稳定性、可仅作定性分析。
14.2.5在岩土工程勘察报告中，应按下列不同情况提供岩土参数值；1、一般情况下，应提供岩土参数的平均值，标准差、变异系数、数据分析范围和数据的数量；2、承载能力极限状态计算所需要的岩土参数标准值，应按式（14.2、4—1）计算，当设计规范另有专门规定的标准值取值方法时，可按有关规范执行。
（二）《建筑工程勘察文件编制深度规定》（试行）3.3.1下列指标应进行统计分析：1、岩土的天然密度、天然含水量；2、粉土、粘性土的孔隙比；3、粘性土的液限、塑限、液性指数和塑性指数；4、土的压缩性，抗剪强度等力学特征指标；5、岩石的吸水率，单轴抗压强度等指标；6、特殊性岩土的各种特征指标。
静力触探的比贯入阻力，锥尖阻力、侧壁摩阻力，标准贯入试验和圆锥动力触探试验的锤击数及其他原位测试指标。
（三）《建筑地基基础设计规范》（GB50007—2002）4.2.2地基土工程特性指标的代表值应分别为标准值，平均值及特征值。
抗剪强度指标应取标准值，压缩性指标应取平均值，载荷试验承载力应取特征值。
14、地基与基础评价与建议审查内容：采用的公式是否可靠，依据是否明确，分析结果是否正确。
14.1地基基础方案审查内容：建议的地基基础方案是否合理可行。
审查依据：《建筑工程勘察文件编制深度规定》（试行）3.3.3勘察报告应根据工程结构特点和场地地基条件，提出一种或几种基础方案建议，必须时对施工中的岩土工程问题，注意事项提出建议。
14.2天然地基审查内容：建议的天然地基承载力及变形参数是否合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩土工程勘察文件审查要点（试行）
一、总则
（一）为指导建筑式程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设式程设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。
（二）本要点供施工图审查机构进行建筑工程、市政工程勘察文件的技术性审查时参考使用。
（三）建设单位报审的资料应包括以下内容：
1、经政府有关部门批准的作为勘察依据的文件及附件；
2、岩土工程勘察文件（详勘阶段），必要时应附原始资料及计算书；
3、审查需要提供的其它资料。
（四）勘察文件技术审查要点包括以下内容：
1、是否符合《工程建设强制性条文》和其它有关工程建设强制性标准；
2、提供的参数、结论与建议是否存在安全隐患；
3、是否符合公众利益；
4、是否达到勘察文件深度规定的要求；
5、是否符合经政府有关部门批准的作为勘察依据的文件要求。
（五）本要点所涉及标准内容以现行规范规程内容为准。
（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点做出必要的补充规定。
