人行拱桥施工图说明

人行桥施工图设计说明
一、设计依据
1、福建省三明地质工程勘察院提供的工程地质勘察资料。

二、设计规范
1、《城市道路设计规范》(CJJ37-90)
2、《城市桥梁设计准则》(CTJ11-93)
3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)
4、《公路桥涵地基与基础设计规范》(JTG D63-2007)
5、《城市桥梁设计荷载标准》(CJJ77-98)
6、《公路桥梁抗震设计细则》(JTG/T B02-01-2008)
7、《公路桥涵设计通用规范》(JTG D60-2004)
8、《公路桥涵施工技术规范》JTG/T F50-2011
建设部、交通部颁发的其他相关规范。

三、主要技术标准
1、LZC0+750小桥
跨越15m规划河道,设计水位为20年一遇,内涝水位标高302.69m,规划河底标高300.00m。

道路中线与规划河道垂直正交,桥梁上部结构型式为实腹式钢筋混凝土拱桥,矢跨比为1/5,采用现浇支架施工;桥梁下部采用U型桥台,基础采用钻孔灌注桩。

2、LZC1+000小桥
跨越15m规划河道,设计水位为20年一遇,内涝水位标高300.69m,规划河底标高298.00m。

道路中线与规划河道垂直正交,桥梁上部结构型式为实腹式钢筋混凝土拱桥,矢跨比为1/5,采用现浇支架施工;桥梁下部采用U型桥台,基础采用钻孔灌注桩。

3、荷载标准:人群荷载4.0kPa。

4、设计洪水频率:内涝水位1/20,设计基准期为100年,结构安全等级为二级,环境类别为Ⅰ类(下部结构考虑地下水微腐蚀)。

5、坐标:北京坐标系;高程:黄海高程系统。

6、桥下净高:人行道≥2.5米。

7、地震烈度:本桥所处地区地震动峰值加速度为0.05g,特征周期0.35s,地震设防烈度为6度,桥梁抗震设防类别为C类,抗震设防措施等级为6度。

四、桥位区工程地质
桥位区的地质情况,根据现场钻探揭露,主要土层就地层结构和地层岩性特征自上而下分别为:人工填土、粉质粘土、卵石、砂土状强风化粉砂岩、碎块状强风化粉砂岩、中风化粉砂岩,详细描述见本工程正式《工程勘测及地质勘察报告》。

五、主要材料
1、混凝土
C40混凝土:用于钢筋混凝土拱圈、侧墙。

C30混凝土:用于拱座、翼墙、承台等。

C30水下混凝土:用于桩基。

C15混凝土:用于承台和后阻板垫层。

2、钢材
(1)一般情况下,钢筋直径≤10mm者采用HPB235光圆钢筋,直径>10mm者采用HRB335带肋钢筋,其技术性能应分别符合中华人民共和国国家标准《钢筋混凝土用钢第一部分:热轧光圆钢筋》(GB 1499.1-2008)、《钢筋混凝土用钢第二部分:热轧带肋钢筋》(GB 1499.2-2007)的规定。

凡需焊接的钢筋均应满足可焊性的要求,钢筋机械接头连接器技术标准应符合国家标准(JGJ107-2010)的有关规定。

3、其他材料
1)钢板:除特殊规定外均采用Q235C钢,其技术标准必须符合《桥梁用结构钢》(GB/T714-2008)要求。

2)开挖后台背回填土为内摩擦角大于35度的天然砂砾,对称分层夯实,压实密实度大于96%。

3) 桥面防水层:采用涂料防水层,其技术指标见路面工程的相关说明。

4)主拱圈外侧涂料与栏杆涂料一致,为白色氟碳漆二度;拱上填料采用8%灰土。

六、桥孔布置
1、全桥桥孔布置为1孔16米预制钢筋混凝土实腹式拱桥。

2、桩基为钻孔灌注桩基础。

七、设计要点
1、主体构造
本设计主结构为单跨椭圆形拱,拱轴线方程为(x-8)2/82+y2/3.22=1,计算跨径L=16m,
计算矢高f=3.2m,f/L=1/5。

全桥横向宽度为9.0m,主拱圈采用矩形截面,截面高度为80cm。

桥台结构采用U型桥台, U台侧面采用10:1的坡度。

承台断面尺寸为4.6mx9.0m,高1.5m,下部基础采用6根直径1.0m的钻孔灌注桩。

2、设计要点
(1)上部构造:按钢筋混凝土无铰拱计算,设计计算采用平面杆系结构计算软件计算,桥面并采用空间结构计算软件校核。

(2)下部构造:全桥采用钻孔灌注桩基础,按嵌岩桩计算,桩径均为1.0m。

(3)桥台在侧墙与翼墙之间设置2cm沉降缝,缝内设油浸甘蔗板。

3、设计参数
(1)混凝土:重度γ=26.0kN/m3,弹性模量Ec=3.45×104MPa。

(2)8%灰土:重度γ=18.0kN/m3。

(3)花岗岩:重度γ=27.0kN/m3。

(4)水泥砂浆:重度γ=20.0kN/m3。

八、施工注意事项
1、上部结构
有关钢筋混凝土拱桥的施工工艺、材料要求及质量检验标准,除按《公路桥涵施工技术规范》(JTG/T F50-2011)的有关条款办理外,还应特别注意以下事项:(1)台后阻滑板应紧贴承台浇注,与承台间接缝采用2mm薄膜隔离层,接缝要求竖直;阻滑板横向缝宽20mm,缝内填油浸木板。

阻滑板为C30混凝土,施工时混凝土应振捣密实。

(2)主拱圈施工宜采用支架现浇施工,施工支架必须保证桥梁浇注时的刚度、强度和稳定性,设置必要的卸架装置并在支架下设置必要的基础,对支架沉降量进行严格控制。

为防止临时支撑下沉,支架必须进行超载预压(预压重量不小于110%的一期恒载与施工荷载),以消除其非弹性变形及强度和稳定性,待支架充分稳定达到连续3天累计沉降量不超过3mm,且预压时间不小于7天后,再浇注施工。

现浇支架的搭设应注意预留临时道路的通行,并做好施工期间支架的安全保护。

(3)拱圈浇筑应遵循对称均衡加载的原则,拱圈纵桥向分段施工缝应保持与拱轴线垂直。

(4)主拱圈最后浇筑段强度应达到90%以上才可进行拱上建筑施工;强度达到100%后才能拆除拱架;同时在卸拱架前,桥台以及台后填土必须完成。

(5)台后阻滑板以上填土应采用砂性土回填,桥台及阻滑板施工后,主拱圈浇注前先回填2m;待主拱圈全部浇筑完成后、拆除拱架前完成剩余台背回填,台后回填应分层夯实并按相关施工规范严格执行,回填土压实度不小于95%。

(6)拱上建筑的施工也应注意均衡加载。

(7)拆除拱架时应由拱脚至拱顶对称均衡卸载支撑,并应注意监测拱圈变形。

(8)施工过程中应做好施工控制工作,在关键位置设置观测点,主拱圈施工及拱上建筑、桥面系施工的全过程均应监测主拱圈的变形。

2、下部结构
(1)钻孔前,应进一步了解桥位处地质、水文和气象等资料,钻孔时需填写钻桩记录,其钻孔进尺、泥浆稠度参照地质资料。

在钻孔完毕和清孔后应进行质量检查,其允许偏差应符合质量检验标准。

(2)为确保基桩质量,要求在下钢筋笼、灌注混凝土前应再次探测孔径、孔形、垂直度及孔底沉淀厚度不超过5cm。

(3)钻孔时对各项施工技术参数(泥浆比重、含砂率、粘稠性等)做好记录。

(4)焊接钢筋时,要根据《公路钢筋砼及预应力砼桥涵设计规范》(JTG D62-2004)、《公路桥涵施工技术规范》(JTG/T F50-2011)的要求严格检查焊接质量及几何尺寸。

(5)施工前应对设计图纸认真阅读、复核,如发现有不一致之处,应及时通知设计单位,以免造成不必要的损失。

同时有关图纸设计说明书所提出的其它要求应严格执行。

(6)上、下部放样时,应对桥梁尺寸、路线方向等应认真核对,准确确定中心位置后方可施工,避免出现差错。

(7)施工单位在桥位桩或桥台的放样过程中应采用一个导线点放样,利用加一个点校核的方法,且应一次放完所有的桥位桩,确认无误后方可开工。

(8)桩基均布有钢质声测检测管,应严格按有关标准检验基桩质量。

(9)桩基施工时如达到设计标高后,地质情况与原地质情况不符,应及时与有关方面商量。

九、其他注意事项
(1)本图设计钢筋长度未考虑施工折减,实际施工下料时应按照有关施工规范要求进行控制。

(2)为避免环境对结构的侵蚀而影响桥梁的寿命,施工时对混凝土的质量、保护层的厚度、桥面防水措施等要高度重视。

尤其是下部构造,混凝土的密实度应高,水灰比不宜大,水泥用量应适当提高。

十、后期养护的重点注意事项
1、后期养护期间重点定期检查桥台桥面处,注意面层是否开裂,是否渗水,台后有无不均匀沉降。

当情况比较严重时,应与有关部门进行协商并处理。

合集下载

人行天桥施工方法(完整已排版)

人行天桥施工方法(完整已排版)

⼈⾏天桥施⼯⽅法(完整已排版)⼈⾏天桥施⼯⽅法⼀、⼯程概况1)K34+820、k38+080、K39+730处各设置1座钢结构⼈⾏天桥。

2)设计⼈群荷载为3.5KN/m2,栏杆⽔平荷载为2.5KN/m,竖向荷载为1.2KN/m。

桥⾯全宽3.5m,净宽3.2m;梯道宽3.0m,净宽2.7m。

机动车道桥下净空5.5m,⼈⾏道边缘最⼩净空2.5m。

地震⼒:控震防烈度6度(设计地震基本加速度0.05g,第⼆组)。

温度影响⼒:按升温20度,降温20度计算。

基础变位影响⼒:按⽔平位移20mm,竖向位移20mm考虑。

3)桥梁主体在⼯⼚分段加⼯制作,⼯地现场焊接拼装。

主梁⼯⼚分⼆段制造,梯道梁⼯⼚⼯⼚分三段制造,⼯地安装焊为⼀体。

桥⾯铺装:铺装层总厚度为7cm,设3.5cm厚C40细⽯混凝⼟层,然后抹7.5号⽔泥砂浆,铺设⼴场砖厚2cm。

下部结构均采⽤钢管混凝⼟墩柱,主墩柱直径1.0m,梯道墩柱直径0.7m。

桩基直径为1.2m与0.8m,桩基要按照规范要求进⾏检测。

⼆、泥浆护壁钻孔灌注桩1、施⼯顺序平整场地、架设平台、埋设护筒、钻机就位、钻孔、清孔、下钢筋笼、浇注⽔下混凝⼟、截桩头。

2、施⼯放样及准备⼯作⾸先修整便道,进⾏场地平整,设备及材料进场。

然后进⾏桩位放样,埋设相应的护桩,护桩要坚固,并埋设在不易碰撞的地⽅,并定期复测。

3、埋设钢护筒钢护筒根据钻孔桩直径采⽤10毫⽶厚的钢板卷制⽽成。

内径⽐桩径⼤40厘⽶,同时壁外要⽤肋板加固。

护筒安装必须准确,并保证⼀定的⼊⼟深度,防⽌钻孔过程中上部孔⼝处⼟层的塌陷。

钢护筒顶部必须超出施⼯平台线或地⾯0.5m以上,保证孔⼝⽔压⼒。

4、泥浆池的设置和泥浆制备在钻孔灌注桩附近设置⾜够⼤的泥浆池,供泥浆循环时使⽤。

钻孔桩泥浆由⽔、粘⼟及添加剂组成,具有浮悬钻渣、冷却钻头、润滑钻具、增⼤静⽔压⼒,并在孔壁形成泥⽪,隔断孔内外渗流,防⽌坍孔作⽤。

5、钻孔待钻机安装就位后,使成孔中⼼与桩位中⼼在同⼀铅垂线上,外尖采取措施使之平稳牢固。

一跨70m-钢筋混凝土箱型拱桥施工图【7个CAD文件-3个DOC文档】

一跨70m-钢筋混凝土箱型拱桥施工图【7个CAD文件-3个DOC文档】

说明:该图纸为一跨70m 钢筋混凝土箱型拱桥施工图【7个CAD文件 3个DOC文档】;上面是3张示意图和全体图纸的截图;下面是CAD压缩包附件;可下载后直接编辑使用;具有很高的参考学习价值!一跨70m 钢筋混凝土箱型拱桥施工图【7个CAD文件 3个DOC文档】.rar一、任务依据及工程简介:受开县开州水泥有限公司的委托,我公司对开县开州水泥有限公司开州桥,进行一阶段施工图设计。

该桥为一跨70米的钢筋混凝土箱型拱桥,全长85米。

是开县开州水泥有限公司与主矿区唯一的交通桥梁,也是一座发展社会主义新农村的民心桥。

二、基本资料:(一)、技术资料1.设计荷载:公路—II级,人群荷载3.0KN/m2。

2.桥面净宽:净7.5米(行车道)+2×1.25米人行道及栏杆。

3.设计洪水频率:1/504.桥面纵破:0%(二)、设计技术规范1.中华人民共和国交通部部标准《公路桥涵设计通用规范》(JTG D60-2004)。

2.中华人民共和国交通部部标准《公路工程技术标准》(JTG B01-2003)。

3.中华人民共和国交通部部标准《公路水泥混凝土路面设计规范》(JTG D40-2002)。

4.中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)。

5.中华人民共和国交通部部标准《公路桥涵施工技术规范》(JTJ041-2000)。

6.中华人民共和国交通部部标准《公路桥涵地基及基础设计规范》 (JTG D63-2007)7.中华人民共和国交通部部标准《公路圬工桥涵设计规范》(JTG D61-2005)。

三、自然概况:1、气象桥位区属亚热带湿润季风气候区,具有气候温和、雨量充沛、垂直气候明显、四季分明、春旱、夏热、秋雨、冬暖多雾的特点;多年平均年降雨量1100~1250mm;年最大降雨量1625.5mm,最大日降雨量237.1mm,且年降雨量多集中在5~9月份,占全年降雨量的70%;年平均降雨148.3天;年平均气温17℃,最低气温-3.7℃(1955.1.2),极端最高气温42.1℃(1972.8.16),历年最大积雪厚度5cm;最大瞬时风速33.3m/s,风向多呈ESE及ENE;历年最高气压1029.3毫巴,多年平均相对湿度80%。

人行天桥设计说明

人行天桥设计说明

施工图设计说明一、工程概述本天桥位于环城路改造路段,在桩号K0+333处跨越环城路。

周边为新兴商业、银行、学校、居民生活区,北面是公园,南面接1号居住小区,新建人行天桥以解决周边人行交通问题。

根据实际调查,桥位处管线纵多,特别是道路东侧。

管线分布如下:西侧:(1)D600污水管(2)D1650雨水管(3)0.38KV路灯线(4)预留电力线东侧:(1)0.38KV路灯线(2)D250燃气管(3)D400雨水管(4)10KV高压线+配电箱(5)D400供水管(6)11KV高压线(7)电信,移动光缆新建人行天桥主跨采用38m跨预制钢箱梁。

主桥宽为5.0m,梁高为1.8m;楼梯采用钢结构,宽度为4.0m。

主桥西侧桥墩采用φ60cm钢管混凝土固结墩,东侧桥墩采用φ60cm钢管混凝土简支墩,楼梯采用φ60cm混凝土墩。

天桥主梁设绿化花槽,楼梯不设置绿化槽。

二、设计依据及技术规范●《公路工程技术标准》(JTG B01—2003);●《公路桥涵设计通用规范》(JTG D60—2004);●《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—2004);●《公路桥涵地基与基础设计规范》(JTG D63-2007);●《公路桥涵施工技术规范》(JTG/T F50-2011);●《城市人行天桥与人行地道技术规范》(CJJ 69-95)●《桥梁用结构钢》(GB/T 714-2000)●《钢结构设计规范》(GB 50017-2003)三、技术标准1、设计荷载:人群荷载按相关规范计算取值;2、桥下净空:车行道范围不小于5m,人行道范围不小于2.5m;3、地震荷载:抗震设防烈度为7度,地震峰值加速度值为0.10g。

5、花槽荷载(含植物及土):主桥不大于5kN/m(单侧)。

6、桥宽:主桥总宽5.0m,其中人行道净宽3m;楼梯总宽4.0m,其中人行部分净宽2.8m,自行车推车带宽度为0.4m,自行车推车带设于楼梯两侧。

人行天桥设计说明

人行天桥设计说明

人行天桥设计说明施工图设计说明一、工程概述本天桥位于环城路改造路段,在桩号K0+333处跨越环城路。

周边为新兴商业、银行、学校、居民生活区,北面是公园,南面接1号居住小区,新建人行天桥以解决周边人行交通问题。

根据实际调查,桥位处管线纵多,特别是道路东侧。

管线分布如下:西侧:(1)D600污水管(2)D1650雨水管(3)0.38KV路灯线(4)预留电力线东侧:(1)0.38KV路灯线(2)D250燃气管(3)D400雨水管(4)10KV高压线+配电箱(5)D400供水管(6)11KV高压线(7)电信,移动光缆新建人行天桥主跨采用38m跨预制钢箱梁。

主桥宽为5.0m,梁高为1.8m;楼梯采用钢结构,宽度为4.0m。

主桥西侧桥墩采用φ60cm钢管混凝土固结墩,东侧桥墩采用φ60cm钢管混凝土简支墩,楼梯采用φ60cm混凝土墩。

天桥主梁设绿化花槽,楼梯不设置绿化槽。

二、设计依据及技术规范●《公路工程技术标准》(JTG B01—);●《公路桥涵设计通用规范》(JTG D60—);●《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—);●《公路桥涵地基与基础设计规范》(JTG D63- );●《公路桥涵施工技术规范》(JTG/T F50- );●《城市人行天桥与人行地道技术规范》(CJJ 69-95)●《桥梁用结构钢》(GB/T 714- )●《钢结构设计规范》(GB 50017- )三、技术标准1、设计荷载:人群荷载按相关规范计算取值;2、桥下净空:车行道范围不小于5m,人行道范围不小于2.5m;3、地震荷载:抗震设防烈度为7度,地震峰值加速度值为0.10g。

5、花槽荷载(含植物及土):主桥不大于5kN/m(单侧)。

6、桥宽:主桥总宽5.0m,其中人行道净宽3m;楼梯总宽4.0m,其中人行部分净宽2.8m,自行车推车带宽度为0.4m,自行车推车带设于楼梯两侧。

7、花槽宽度:主桥两侧均设花槽,主桥宽度为0.8m。

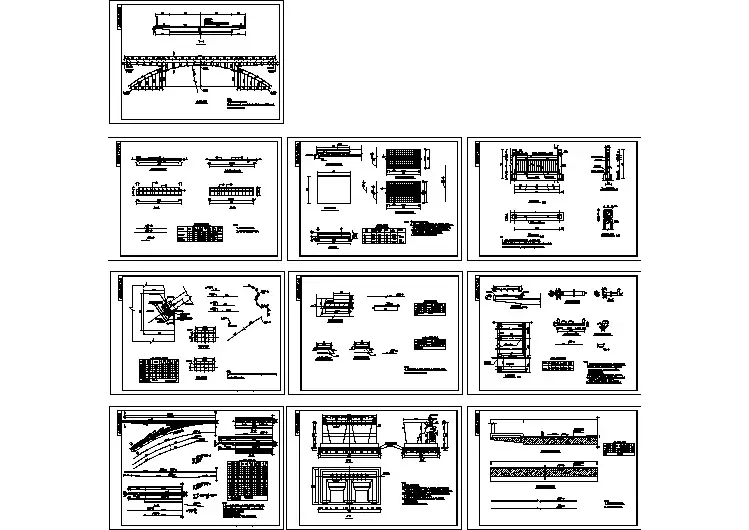

某地区钢架拱桥全套设计图纸(最新)
