平面设计 切线支距法敷设曲线

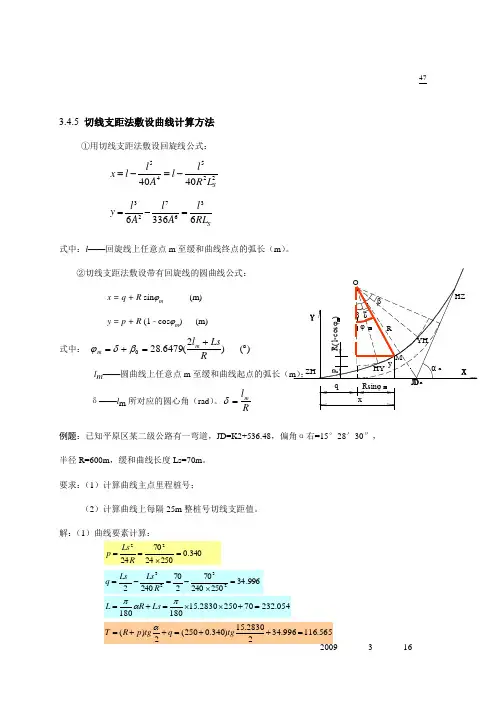

473.4.5 切线支距法敷设曲线计算方法①用切线支距法敷设回旋线公式：式中：l ——回旋线上任意点m 至缓和曲线终点的弧长（m ）。
②切线支距法敷设带有回旋线的圆曲线公式：x = q + R sin ϕm (m) y = p + R (1 - cos ϕm ) (m)式中： l m ——圆曲线上任意点m 至缓和曲线起点的弧长（δ——l m 所对应的圆心角（rad ）例题：已知平原区某二级公路有一弯道，JD=K2+536.48，偏角α右=15°28′30″，半径R=600m ，缓和曲线长度Ls=70m 。
要求：（1）计算曲线主点里程桩号；（2）计算曲线上每隔25m 整桩号切线支距值。
解：（1）曲线要素计算：48J=2T-L=2×116.565-232.054=1.077（2）主点里程桩号计算：以交点里程桩号为起算点：JD = K2+536.48ZH = JD – T =K2+536.48 - 116.565 = K2+419.915HY = ZH + Ls = K2+419.915 +70 = K2+489.915QZ = ZH + L/2= K2+419.915+232.054/2 =K2+535.942HZ = ZH + L = K2+419.915 +232.054 =K2+651.969YH = HZ – Ls = K2+651.97 –70=K2+581.969（3）计算切线支距值：①缓和曲线段：ZH=K2+419.915②圆曲线段：HY=K2+489.915 ，YH =K2+581.969LCZ=K2+500，l m= 2500 - 2489.915 = 10.085=34.996+250sin4.3053=80.038(m)x = q + Rsinϕmy = p + R(1-cosϕ) = 0.34+250（1-cos4.3053）=2.033(m)m③计算曲线上每隔25m整桩号的切线支距值：列表计算曲线25m整桩号：ZH= K2+419.915，K2+425，K2+450，K2+475，K2+500 …49。
