离散系统与连续时间系统的根本差别是：离散系统(图3)有采样开
离散系统的基本概念课件
第二节 信号的采样与保持
恒值外推原理：把采样时刻kT的采样值 e(kT)保持到下一 个采样时刻(k+1)T。
eh (t ) = e(kT)， kT≤ t ≤(k + 1)T
零阶保持器的输入输出特性
e*(t)
eh(t)
e*(t) 零阶 eh(t)
保持器
0
k (k+1) t
0
k (k+1) t
第二节 信号的采样与保持
实现采样的装置称为采样器，或称采样开关。
2、信号复现
在采样控制系统中，把脉冲序列转变为连续信号的过 程称为信号复现过程。相当于D/A转换过程。
实现复现过程的装置称为保持器。
最简单的保持器是零阶保持器。
第一节 离散系统的基本概念
三、数字控制系统
系系统统中中的如A果/D用转计换算器机相来当代于替一脉个冲采控样制开 关器，，D实/A现转对换偏器差相信当号于的一处个理保，持就器构。成了数 字控制系统，也称为计算机控制系统。
连续频谱⏐E ( jω )⏐形状一致，幅值上变化了1/T倍。
其余频谱（n=±1, ± 2, ···）是采样频谱的补分量。
第二节 信号的采样与保持
⏐E∗( jω )⏐
0
采样信号的频谱（ωs< 2ωh） 可见，当ωs< 2ωh时，采样信号发生频率混叠，致
使输出信号发生畸变。 此时，不能通过滤波器恢复原来的连续信号。
⏐E( jω )⏐
-ωh 0 ωh
连续信号频谱
第二节 信号的采样与保持
⏐E∗( jω )⏐
2
1 1/T
2
-2ωs
-ωs -ωh 0ωh ωs
2ωs
-ωs/2 ωs/2
连续和离散系统分析
连续和离散系统分析连续系统分析：连续系统的数学描述通常使用微分方程。
对于一个线性时不变（LTI）系统，其数学模型可以表示为：y(t)=x(t)*h(t)其中，y(t)是系统的输出，x(t)是输入，h(t)是系统的冲激响应（即单位冲激函数对系统的响应）。
该式可以进一步表示为积分形式：y(t)=∫[x(τ)*h(t-τ)]dτ这是一种卷积形式的表达。
对连续系统进行频域分析时，通常使用拉普拉斯变换。
假设输入信号x(t)的拉普拉斯变换为X(s)，输出信号y(t)的拉普拉斯变换为Y(s)，系统的传递函数（频域特性）为H(s)，则系统的频域响应可以表示为：Y(s)=X(s)*H(s)其中，*表示拉普拉斯变换中的乘法运算。
离散系统分析：离散系统的数学描述通常使用差分方程。
对于一个线性时不变系统，其数学模型可以表示为：y[n]=x[n]*h[n]其中，y[n]是系统的输出，x[n]是输入，h[n]是系统的冲激响应。
离散系统的频域分析通常使用傅里叶变换或者z变换。
在离散系统中，傅里叶变换将离散信号转换到周期连续频域上。
假设输入信号x[n]的傅里叶变换为X(e^jω)，输出信号y[n]的傅里叶变换为Y(e^jω)，系统的传递函数为H(e^jω)，则系统的频域响应可以表示为：Y(e^jω)=X(e^jω)*H(e^jω)其中，*表示傅里叶变换中的卷积运算。
另一种广泛应用的离散系统分析方法是z变换。
z变换将离散信号转换到z平面上，相当于傅里叶变换的离散形式。
假设输入信号x[n]的z变换为X(z)，输出信号y[n]的z变换为Y(z)，系统的传递函数为H(z)，则系统的频域响应可以表示为：Y(z)=X(z)*H(z)其中，*表示z变换中的乘法运算。
对于离散系统，还需要考虑采样定理以及采样频率对系统分析的影响。
采样定理指出，如果连续信号的最高频率成分小于采样频率的一半，那么可以通过离散信号获得连续信号的信息。
总之，连续和离散系统分析是信号与系统理论中的基础内容。
自动控制原理离散系统知识点总结
自动控制原理离散系统知识点总结自动控制原理中的离散系统是指在时间域和数值范围上都是离散的系统。
在离散系统中，信号是以离散时间点的形式传递和处理的。
本文将对自动控制原理离散系统的知识点进行总结，包括离散系统的概念、离散信号与离散系统的数学表示、离散系统的稳定性分析与设计等。
一、离散系统的概念与特点离散系统是指系统输入、输出和状态在时间上都是以离散的方式存在的系统。
与连续系统相比，离散系统具有以下特点：1. 离散时间：离散系统的输入、输出和状态是在离散时间点上采样得到的，而不是连续的时间信号。
2. 离散数值：离散系统的输入、输出和状态都是以离散数值的形式存在的，而不是连续的模拟数值。
二、离散信号与离散系统的数学表示离散信号是指在离散时间点上采样得到的信号。
离散系统可以通过离散信号的输入与输出之间的关系进行描述。
常见的离散系统数学表示方法有差分方程和离散时间传递函数。
1. 差分方程表示：差分方程是通过离散时间点上的输入信号和输出信号之间的关系来描述离散系统的。
差分方程可以是线性的或非线性的，可以是时不变的或时变的。
2. 离散时间传递函数表示：离散时间传递函数描述了离散系统输入与输出之间的关系，类似于连续时间传递函数。
离散时间传递函数可以通过Z变换得到。
三、离散系统的稳定性分析与设计离散系统的稳定性是指系统的输出在有限时间内收敛到有限范围内，而不是无限增长或震荡。
离散系统的稳定性分析与设计是自动控制原理中的重要内容。
1. 稳定性分析：离散系统的稳定性可以通过判断系统的极点位置来进行分析。
若系统的所有极点都位于单位圆内，则系统是稳定的；若存在至少一个极点位于单位圆外，则系统是不稳定的。
2. 稳定性设计：若离散系统不稳定，可以通过调整系统的参数或设计控制器来实现稳定性。
常见的稳定性设计方法包括PID控制器调整、根轨迹设计等。
四、离散系统的性能指标与优化离散系统的性能指标与优化是指通过调整控制器参数或控制策略，使离散系统的性能得到优化。
连续系统与离散系统的概念
连续系统与离散系统的概念连续系统和离散系统是系统控制理论中两种基本的模型类型。
连续系统是指系统的输入和输出信号是连续变化的，并且系统的状态可以在任意时间点进行测量和控制。
而离散系统则是指系统的输入和输出信号是离散的，即只在离散的时刻进行测量和控制，而在两个离散时刻之间的信号变化是未知的。
首先，我们来详细介绍连续系统。
连续系统可以用微分方程来描述，通常采用微分方程的求解方法来求得系统的时域响应。
连续系统可以是线性的，也可以是非线性的。
线性连续系统的特点是具有叠加性质，即输入的线性组合对应于输出的线性组合。
而非线性连续系统则是具有非线性性质，输入的线性组合对应于输出的非线性组合。
连续系统的状态可以通过求解微分方程来得到，并且可以通过选择系统的控制输入来实现对系统状态的调节。
在连续系统中，我们可以利用传递函数来描述系统的频域特性，传递函数是输入和输出的拉普拉斯变换的比值。
传递函数可以用来分析系统的稳定性、频率响应、阻尼特性等。
接下来，我们来介绍离散系统。
离散系统可以用差分方程来描述，通过求解差分方程可以得到系统的时域响应。
离散系统也可以是线性的或非线性的，线性离散系统满足叠加性质，非线性离散系统则不满足叠加性质。
离散系统的状态可以通过迭代差分方程来得到，并且可以通过选择系统的控制输入来实现对系统状态的调节。
离散系统的频域特性可以用离散时间傅里叶变换（DTFT）或离散傅里叶变换（DFT）来描述，这些变换可以将系统的输入和输出信号从时域转换到频域。
离散系统的稳定性、频率响应等也可以通过这些变换来进行分析。
在实际应用中，连续系统和离散系统都有各自的优缺点。
连续系统具有高精度和高灵敏度的特点，适用于需要高精度控制和测量的应用，如机器人控制、飞行器导航等。
而离散系统则具有较低的复杂度和较好的实时性，适合于计算机控制、数字信号处理等应用。
此外，由于实际系统中往往存在传感器采样和控制执行的离散性，所以很多情况下需要将连续系统进行离散化，从而使用离散系统进行建模和控制。
离散连续详解

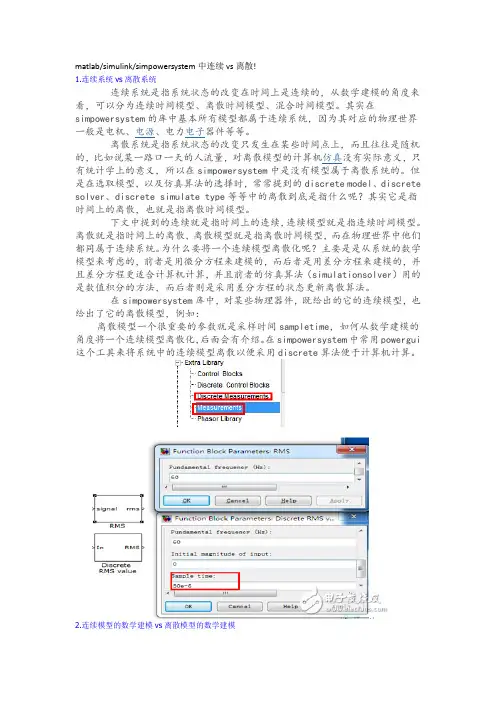

matlab/simulink/simpowersystem中连续vs离散!1.连续系统vs离散系统连续系统是指系统状态的改变在时间上是连续的，从数学建模的角度来看，可以分为连续时间模型、离散时间模型、混合时间模型。
其实在simpowersystem 的库中基本所有模型都属于连续系统，因为其对应的物理世界一般是电机、电源、电力电子器件等等。
离散系统是指系统状态的改变只发生在某些时间点上，而且往往是随机的，比如说某一路口一天的人流量，对离散模型的计算机仿真没有实际意义，只有统计学上的意义，所以在simpowersystem中是没有模型属于离散系统的。
但是在选取模型，以及仿真算法的选择时，常常提到的discrete model、discrete solver、discrete simulate type等等中的离散到底是指什么呢？其实它是指时间上的离散，也就是指离散时间模型。
下文中提到的连续就是指时间上的连续，连续模型就是指连续时间模型。
离散就是指时间上的离散，离散模型就是指离散时间模型，而在物理世界中他们都同属于连续系统。
为什么要将一个连续模型离散化呢？主要是是从系统的数学模型来考虑的，前者是用微分方程来建模的，而后者是用差分方程来建模的，并且差分方程更适合计算机计算，并且前者的仿真算法（simulationsolver）用的是数值积分的方法，而后者则是采用差分方程的状态更新离散算法。
在simpowersystem库中，对某些物理器件，既给出的它的连续模型，也给出了它的离散模型，例如：离散模型一个很重要的参数就是采样时间sampletime，如何从数学建模的角度将一个连续模型离散化，后面会有介绍。
在simpowersystem中常用powergui这个工具来将系统中的连续模型离散以便采用discrete算法便于计算机计算。
2.连续模型的数学建模vs离散模型的数学建模Note：这里的连续和离散都是指时间上的连续和离散，无关乎现实世界的连续系统和离散系统。
离散函数和连续函数的区别
离散函数和连续函数的区别函数是数学中最基本的概念之一，它描述了自变量和因变量之间的关系。
函数可以分为两种类型：离散函数和连续函数。
离散函数可以看作是一系列数据点的函数，而连续函数则可以看作是自变量连续变化时的函数。
下文将从多个方面介绍离散函数和连续函数的区别。
1. 定义离散函数是一个集合，它的定义域是有限的或可数的，它只在离散的自变量上有定义。
离散函数是指一个将自变量无限等分成许多小区间，函数只在每个小区间上取一个离散值，这些离散值构成了函数的值域。
例如：抛掷硬币的概率，一家公司每个月的销售额等等。
连续函数则是在定义域内存在的一个连续函数，可以在任意两点之间取到无数个值。
例如，温度、时间、长度等可以连续变化的量都可以用连续函数来描述。
2. 可导性与导数由于离散函数只在离散的自变量上有定义，因此它不具备可导性。
也就是说，离散函数不具有导数这个概念。
连续函数则具备可导性，它可以在任意一点处计算出导数。
导数的概念与连续性密切相关，它描述了函数在任意一点处的变化率。
因此，在很多应用中需要考虑函数的导数，例如：最优化、物理学、工程学等。
3. 表示方法离散函数通常通过表格或者集合的形式来表示，表格中列出了每个自变量对应的函数值。
如果函数的定义域是有限的，则可以通过列出所有的自变量来定义函数。
例如：x 1 2 3 4f(x) 3 5 7 9连续函数则通常用函数的解析式来表示，例如：f(x) = x^2 + 2x + 1这个函数的定义域是整个实数轴，因此它可以在任意一点处取值，并且函数在整个定义域内都是连续的。
4. 取值方式离散函数的取值方式是离散的，也就是说在每个自变量值的确定范围内，函数只能取离散的一些数值。
例如：在这个例子中，函数的取值只能是3、5、7、9这几个数值。
f(x) = cos(x)5. 极限极限是函数的一种重要的概念，描述了函数在某个点附近的近似值。
对于连续函数来说，极限是指函数在某个点的无穷小变化量。
《离散系统理论》课件
Hale Waihona Puke 状态方程0102
03
状态方程是描述离散时间动态系 统的一种方式，它包含了系统的 当前状态和未来状态之间的关系 。
状态方程通常表示为 x(n+1) = Ax(n) + Bu(n), 其中 x(n) 表示系 统在时刻 n 的状态向量，A 和 B 是系统的状态矩阵和控制矩阵， u(n) 是系统在时刻 n 的输入向 量。
对于能控性和能观性的判定，通常采用Gramian矩阵方法 ，通过计算系统的Gramian矩阵来判断系统的能控性和能 观性。
03
离散控制系统
离散控制系统的基本概念
离散控制系统
由离散输入信号和离散输出信号组成的控制系统，通 常由离散状态变量描述。
离散时间
离散控制系统中状态变量随时间变化的步长，通常以 时间间隔表示。
离散系统理论的最新研究进展
01
离散系统理论的数学基础研究
深入探讨离散系统的数学性质，包括离散函数的性质、离散微积分、离
散概率论等。
02
离散系统在计算机科学中的应用
研究离散系统在计算机科学中的实际应用，如离散算法设计、离散数据
结构、离散概率计算等。
03
离散系统在物理和工程领域的应用
探讨离散系统在物理、工程、生物等领域的应用，如离散物理模型、离
3
如果一个离散系统是稳定的，那么它的所有解都 是有界的，并且随着时间的推移，系统的状态会 逐渐收敛到平衡状态。
离散系统的能控性和能观性
能控性和能观性是离散系统理论中的两个重要概念，它们 决定了系统是否可以通过控制输入和观测输出实现特定的 控制目标。
能控性是指系统是否可以通过控制输入将状态从任意初始 状态转移到任意目标状态，能观性是指系统是否可以通过 观测输出准确地估计系统的初始状态。
线性离散控制系统及其与连续系统间的关系
1 s
-
1 e -Ts s
1 - e -Ts s
注意：这里的输入为1×δ(t)，是单位 幅值脉冲经理想脉冲调制后的信号，即 单位理想脉冲，其拉氏变换为1。
13
零阶保持器的频率特性：
传递函数 频率特性
Gh( s )
1 s
-
1 e -Ts s
1 - e -Ts s
Gh( j )
1 - e - jT
第一个表达式对应蓝色线的 Z变换；zkF(z)对应全部蓝色
实线的Z变换，所以只有当
-kT 0
kT
t 虚线部分=0时才有第二个表
超前定理的直观解释 达式
21
4. 终值定理（掌握）
设 f(t) 的Z变换为F(z)，且F(z) 在z平面不含有单位圆上 及圆外的的极点（除 z＝１外的单根），则 f(t) 的终值为
n0
Z反变换为 Z -1 [ F ( z )] f ( t )
17
关于Z变换的几点说明：
Z变换的无穷级数表达式与信号在采样时刻的取值一一对
应。
F ( z ) f ( nT )z-n
n0
z-1 又称为延迟算子
f ( 0 ) f ( T )z-1 f ( 2T )z- 2 f ( 3T )z- 3
0
z-k f ( nT )z-n z-k F ( z )
k0
19
f(t)
f(t-kT)
0 kT
t
延迟定理的直观表示
注：连续系统的迟后环节 e-kTs 在离散系统中只 是 z-k，属于有理式，便于分析。因此，对于有 迟后环节的系统，按离散时间系统进行分析和设 计通常较连续时间系统更方便。
