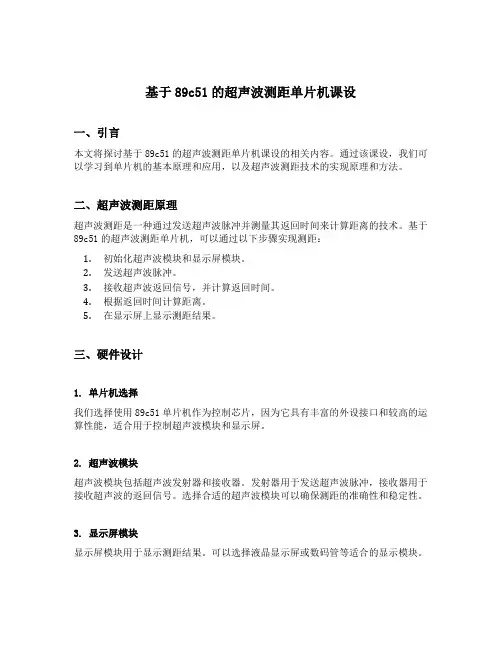

基于89c51的超声波测距单片机课设一、引言本文将探讨基于89c51的超声波测距单片机课设的相关内容。
通过该课设，我们可以学习到单片机的基本原理和应用，以及超声波测距技术的实现原理和方法。
二、超声波测距原理超声波测距是一种通过发送超声波脉冲并测量其返回时间来计算距离的技术。
基于89c51的超声波测距单片机，可以通过以下步骤实现测距：1.初始化超声波模块和显示屏模块。
2.发送超声波脉冲。
3.接收超声波返回信号，并计算返回时间。
4.根据返回时间计算距离。
5.在显示屏上显示测距结果。
三、硬件设计1. 单片机选择我们选择使用89c51单片机作为控制芯片，因为它具有丰富的外设接口和较高的运算性能，适合用于控制超声波模块和显示屏。
2. 超声波模块超声波模块包括超声波发射器和接收器。
发射器用于发送超声波脉冲，接收器用于接收超声波的返回信号。
选择合适的超声波模块可以确保测距的准确性和稳定性。
3. 显示屏模块显示屏模块用于显示测距结果。
可以选择液晶显示屏或数码管等适合的显示模块。
四、软件设计1. 系统初始化在系统初始化阶段，需要对单片机的外设进行初始化设置，包括超声波模块和显示屏模块。
2. 超声波模块驱动程序超声波模块驱动程序用于控制超声波的发送和接收。
通过发送脉冲并计算返回时间，可以得到距离的测量结果。
3. 显示程序设计显示程序设计用于将测距结果显示在显示屏上。
可以通过数码管、液晶显示屏等方式实现。
五、实验步骤以下是基于89c51的超声波测距单片机课设的实验步骤：1.硬件搭建：连接89c51单片机、超声波模块和显示屏模块。
2.编写初始化程序：对单片机的外设进行初始化设置。
3.编写超声波模块驱动程序：控制超声波的发送和接收。
4.编写显示程序：将测距结果显示在显示屏上。
5.调试程序：通过实验验证程序的正确性和稳定性。
6.测距实验：将物体放置在不同距离上，进行测距实验，并记录测量结果。
7.分析实验结果：根据实验结果对课设进行评估和改进。
基于单片机的脉冲宽度测量
山东科技大学电工电子实验教学中心创新性实验研究报告课程名称：单片机原理及应用实验项目名称脉冲宽度测量姓名学号_________________专业_____________ 班级____________指导教师及职称________________________开课学期2011 至2012 学年第一学期提交时间2012 年 1 月 3 日五、实验结果与分析1、实验现象、数据记录按照流程图所示，按动脉冲按钮，可以看到，显示屏显示出所测脉冲的宽度。
再次按动，可以清楚地观察到所示的示数变化。
每次显示的示数，都根据所按按钮的时间长短，即高电平的脉宽长度。
第一张图为T0工作方式，第二张图为T2捕捉方式。
六、实验结论七、指导老师评语及得分：附件：源程序等。
T0门控方式：ORG 0000HLJMP MAINORG 000BHLJMP T0_INTORG 0030H MAIN: MOV TMOD,#09HMOV TL0,#0FCHMOV TH0,#17HMOV R4,#00HMOV R3,#00HJB ,$SETB ET0SETB EAIOC: SETB TR0JNB ,$MOV R3,#00HMOV R4,#00HJB ,$CLR TR0MOV 34H,R4MOV 35H,R3LCALL BCDLCALL UBCD DIS: LCALL DISPJB ,IOCSJMP DIST0_INT:INC R3CJNE R3,#00H,NEXTINC R4NEXT: MOV TH0,#0FCHMOV TL0,#17HRETIBCD: MOV R7,#16CLR AMOV 47h,AMOV 46h,AMOV 45h,ABCD1:CLR CMOV A,35HRLC AMOV 35H,AMOV A,34HRLC AMOV 34H,AMOV A,47HADDC A,47HDA AMOV 47H,AMOV A,46HADDC A,46HDA AMOV 46H,AMOV A,45HADDC A,45HDA AMOV 45H,ADJNZ R7,BCD1RETUBCD:MOV A,45HANL A,#0F0HSWAP AMOV 50H,AMOV A,45HANL A,#0FHMOV 51H,AMOV A,46HANL A,#0F0HSWAP AMOV 52H,AMOV A,46HANL A,#0FHMOV 53H,AMOV A,47HANL A,#0F0HSWAP AMOV 54H,AMOV A,47HANL A,#0FHMOV 55H,ARETDISP:MOV R0,#55HMOV R2,#20HMOV A,#0FFHMOV P0,AACALL DIPMOV R0,#54H MOV R2,#10H ACALL DIPMOV R0,#53H MOV R2,#08H ACALL DIPMOV R0,#52H MOV R2,#04H MOV A,R2MOV P2,AMOV A,@R0MOV DPTR,#TABLE MOVC A,@A+DPTR ANL A,#7FHMOV P0,AACALL DELAY MOV R0,#51H MOV R2,#02H ACALL DIPMOV R0,#50HMOV R2,#01HACALL DIPRETDIP:MOV A,R2MOV P2,AMOV A,@R0MOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,AACALL DELAYRETDELAY:MOV R5,#9FHDJNZ R5,$RETTABLE:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H ,80H,90H,88H,83H,0C6H,0A1H,86H,8EH ENDT2捕捉方式：T2CON EQU 0C8HTH2 EQU 0CDHTL2 EQU 0CCHRCAP2H EQU 0CBHRCAP2L EQU 0CAHTR2 BIT 0CAHORG 0000HLJMP MAINORG 000BHLJMP T0_INTORG 0030H MAIN: MOV TMOD, #01HMOV T2CON,#0FHJB ,$STR: MOV TL0, #17HMOV TH0, #0FCHMOV TH2, #00MOV TL2 ,#00MOV 50H,#00HMOV 51H,50HCLRSETB EASETB ET0JNB , $SETB TR0SETB TR2JB , $CLR TR0MOV 50H,RCAP2LMOV 51H,RCAP2HLCALL ZHUANHUAN LOOP1: LCALL DISPJB ,STRAJMP LOOP1T0_INT: MOV TL0, #17HMOV TH0, #0FCHSETBNOPNOPCLRRETI ZHUANHUAN: CLR A百度文库- 好好学习，天天向上-9 MOV 38H,51H MOV 37H,50H MOV 34H,#0 MOV 35H,#0 MOV 36H,#0 MOV R7,#16LOOP2: CLR CMOV A,37HRLC AMOV 37H ,AMOV A,38HRLC AMOV 38H ,AMOV A,36HADDC A,36HDA AMOV 36H,AMOV A,35HADDC A,35HDA AMOV 35H,AMOV A,34HADDC A,34HDA AMOV 34H,ADJNZ R7 ,LOOP2MOV R1,#35HMOV R0,#36HMOV A,#00XCHD A,@R0MOV 58H,AMOV A,@R0SWAP AMOV 57H,AMOV A,#00XCHD A,@R1MOV 56H,AMOV A,@R1SWAP AMOV 55H,AMOV A,#00MOV R0,#34HXCHD A,@R0MOV 54H,AMOV A,@R0SWAP AMOV 53H,ARETDISP: MOV R0,#53HMOV R2,#01HLOP11: MOV A,#0FFHMOV P0,AMOV A,R2MOV P2,AMOV A,@R0MOV DPTR,#TABMOVC A,@A+DPTRCJNE R0,#55H,LOP21ANL A,#7FHLOP21: MOV P0,AACALL DELAYINC R0MOV A,R2JB ,EXIT1RL AMOV R2,AAJMP LOP11EXIT1: RETDELAY: MOV R7,#0FEHLOOP: MOV R6,#70HDJNZ R7,LOOPRETTAB:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8 H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH END。
基于89c51的超声波测距单片机课设
基于89c51的超声波测距单片机课设
超声波测距技术是一种常见的测距方法，它利用超声波在空气中传播的速度和时间差来计算距离。
在单片机课设中，我们可以利用89c51单片机和超声波传感器来实现一个简单的超声波测距系统。
我们需要了解超声波测距的原理。
超声波传感器会发出一定频率的超声波信号，当这些信号遇到障碍物时，会被反射回来。
通过测量超声波信号的发射和接收时间差，我们可以计算出障碍物与传感器之间的距离。
接下来，我们需要准备一些材料和工具。
除了89c51单片机和超声波传感器外，还需要一块面包板、杜邦线、电容、电阻等元件。
我们可以根据电路图将这些元件连接起来，构建一个简单的超声波测距电路。
在编写程序时，我们需要先初始化串口和定时器，然后设置超声波传感器的引脚和中断。
当传感器发出超声波信号时，我们需要启动定时器并等待接收到反射信号。
当接收到反射信号后，我们可以通过计算时间差来计算距离，并将距离值通过串口输出。
我们需要进行实验验证。
将超声波传感器放置在一定距离内的障碍物前面，启动程序并观察串口输出的距离值。
通过比较实际距离和测量距离，我们可以验证超声波测距系统的准确性和稳定性。
基于89c51的超声波测距单片机课设是一项有趣的实践项目，它可以帮助我们深入了解超声波测距技术和单片机编程。
通过不断的实验和改进，我们可以进一步提高系统的性能和可靠性，为未来的科研和工程应用打下坚实的基础。
基于单片机的正脉冲宽度检测

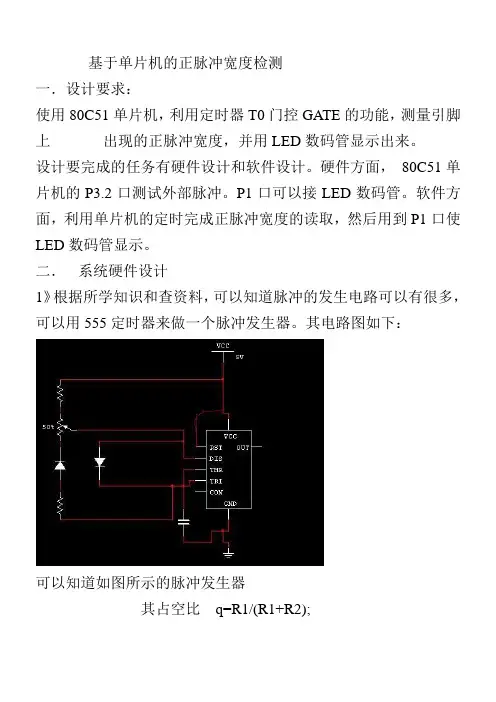

基于单片机的正脉冲宽度检测 一．设计要求：使用80C51单片机，利用定时器T0门控GATE 的功能，测量引脚 上 出现的正脉冲宽度，并用LED 数码管显示出来。
