专接本电路复习资料
专升本电路知识点总结
专升本电路知识点总结电路是电子技术中最基本的概念之一，它是由导电材料和电子元件构成的一种电器连接系统。
在当今的科技发展中，电路被广泛应用于各种电器设备和电子产品中，因此掌握电路知识对于从事电子工程技术相关专业的学生来说至关重要。
本文将对专升本电路知识点进行总结和梳理，帮助广大学生更好地掌握电路相关知识。
一、基本电路元件1. 电阻电阻是指电路中对电流流动产生阻碍的材料或元件。
在电路中，电阻的主要作用是限制电流的大小和方向，使电路中的电流能够按照预定的路径流动。
电阻的单位是欧姆（Ω）。
2. 电容电容是储存电荷的元件。
当电容器两极间施加电压时，便会在内部形成电场，从而储存电荷。
电容的主要作用是储存能量，平滑电压波动以及滤波。
电容的单位是法拉（F）。
3. 电感电感是指导体中储存电能的元件。
当电流通过电感时，就会在电感的磁场中储存电能。
电感的主要作用是产生感应电动势，限制交流电的传输，以及滤波。
电感的单位是亨利（H）。
二、串联电路和并联电路1. 串联电路串联电路是指电路中的元件或器件依次连接在一起，电流只能沿着一条路径流动的电路。
串联电路的特点是电流在各个元件中的大小相同，但电压会依据每个元件的电阻程度而不同。
2. 并联电路并联电路是指电路中的元件或器件平行连接在一起，电流能够依据不同路径流动的电路。
并联电路的特点是电流能够分流，但电压在各个元件中的大小相同。
三、直流电路和交流电路1. 直流电路直流电路是电流方向不变的电路。
直流电路主要应用于电池、电动机、发电机和直流电源等场合。
在直流电路中，电流的大小和方向不会随时间的推移而改变。
2. 交流电路交流电路是电流方向会定期变化的电路。
交流电路主要应用于电网、变压器、各种电子设备以及大部分家用电器中。
在交流电路中，电流的大小和方向会随着时间的推移而不断变化。
四、电路分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中最基本的方法之一，主要包括基尔霍夫电流定律和基尔霍夫电压定律。
专升本电路总复习题
第一章 电路基本概念与基本定律基本概念 知识点➢电荷的定向移动形成电流。
电流的大小为：dtdq i =（A ）电流的实际方向是正电荷移动的方向。
参考方向是假设的方向。
➢电路中两点间的电压定义为：b a ab dqdW u ϕϕ-==。
电压的实际方向是由高电位指向低电位。
参考方向是假设的方向。
➢关联参考方向：一致的参考方向，相同的参考方向。
若电流的参考方向由电压的参考正极流入，则u 、i 为关联参考方向。
习题1、电路中a 、b 两点间的电压VU ab 6=，a 点电位Va3-=ϕ，则b 点电位=b ϕＶ。
2、图示电路中当2R 减小时，a 点电位趋向 ( )。
(A)升高 (B)降低 (C)不变 (D)无法确定 3、1度电可供220V 、40W 的灯泡正常发光的时间是小时。
元件所吸收的功率的计算 知识点➢电压与电流为关联参考方向时：UI P =；电压与电流为非关联参考方向时：UI P -=。
➢ 0>P ，元件吸收功率；0<P ，元件发出功率。
习题1、图示电路中理想电流源吸收的功率为W 。
1题图 2题图3题图2、图示电路中，发出功率的元件是( )。
(A)电压源 (B)电流源 (C)电阻 (D)电压源与电流源 3、求电路中各元件吸收的功率。
KCL 、KVL 知识点➢KCL 与KVL 反映电路结构上的约束关系，与组成电路的各元件性质无关。
➢KCL 给出了连接于同一节点上的各支路电流间应满足的关 系:∑=0i 。
➢KVL 给出了组成一个回路的各支路电压间应满足的关系：∑=0u 。
➢KCL 对于电流的参考方向或实际方向均成立，KVL 对于电压的参极性或实际极性也都是成立的。
习题1、基尔霍夫定律适用于任何集总参数电路，它与元件的性质无关，只决定于元件的相互连接情况。
（）2、在列写KCL 与KVL 方程时，对各变量取正号或负号，均按该变量的参考方向确定，而不必考虑它们的实际方向。
（）3、某有源二端网络伏安关系为I U 520--=，图示电路与之等效。

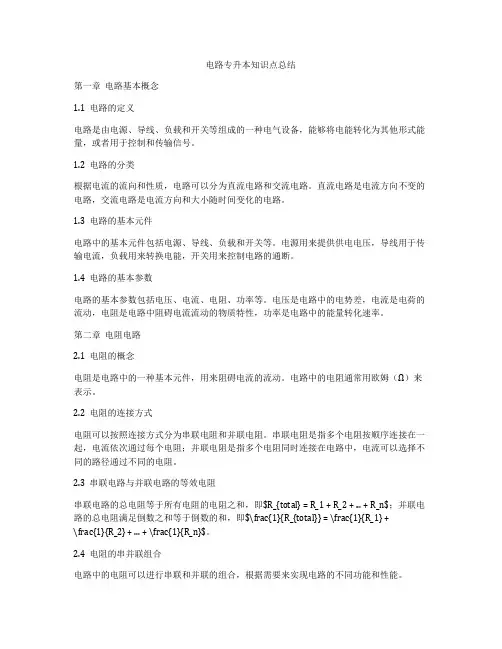

电路专升本知识点总结
电路专升本知识点总结第一章电路基本概念1.1 电路的定义电路是由电源、导线、负载和开关等组成的一种电气设备，能够将电能转化为其他形式能量，或者用于控制和传输信号。
1.2 电路的分类根据电流的流向和性质，电路可以分为直流电路和交流电路。
直流电路是电流方向不变的电路，交流电路是电流方向和大小随时间变化的电路。
1.3 电路的基本元件电路中的基本元件包括电源、导线、负载和开关等。
电源用来提供供电电压，导线用于传输电流，负载用来转换电能，开关用来控制电路的通断。
1.4 电路的基本参数电路的基本参数包括电压、电流、电阻、功率等。
电压是电路中的电势差，电流是电荷的流动，电阻是电路中阻碍电流流动的物质特性，功率是电路中的能量转化速率。
第二章电阻电路2.1 电阻的概念电阻是电路中的一种基本元件，用来阻碍电流的流动。
电路中的电阻通常用欧姆（Ω）来表示。
2.2 电阻的连接方式电阻可以按照连接方式分为串联电阻和并联电阻。
串联电阻是指多个电阻按顺序连接在一起，电流依次通过每个电阻；并联电阻是指多个电阻同时连接在电路中，电流可以选择不同的路径通过不同的电阻。
2.3 串联电路与并联电路的等效电阻串联电路的总电阻等于所有电阻的电阻之和，即$R_{total} = R_1 + R_2 + ... + R_n$；并联电路的总电阻满足倒数之和等于倒数的和，即$\frac{1}{R_{total}} = \frac{1}{R_1} +\frac{1}{R_2} + ... + \frac{1}{R_n}$。
2.4 电阻的串并联组合电路中的电阻可以进行串联和并联的组合，根据需要来实现电路的不同功能和性能。
2.5 电阻的功率电阻中的功率消耗可以用公式$P = I^2R$或者$P = \frac{U^2}{R}$来表示，其中P为功率，I为电流，U为电压，R为电阻。
第三章电容电路3.1 电容的概念电容是一种用于储存电荷的元件，通常用法拉德（F）来表示。
电气工程及其自动化期末考试资料(专升本)电路分析复习资料
电路分析复习资料1 一、填空题1、电路如图1所示，图中电流i = A ，ab U = V 。
图12、电路如图2所示，电路中ab U = V ，i = A 。
图2 图33、电路如图3所示，欲使负载电阻RL=8Ω获得最大功率，n= ，负载获得的最大功率P max = 。
4、图4线性电阻双口网络的流控表达式为： ，R 参数矩阵为： 。
5、电流源的电流为零时，其特性曲线与u 轴重合，此时电流源相当于 。
图4 6、正弦稳态电路中，电阻元件的功率因数为 。
二、选择题1、已知单口网络如图5所示，该单口网络的等效电路为（ ）。
V V iA B C D:n2、已知二端线性电阻如图6所示，图中u 和线性电阻的阻值为（ ）。
图5 图6A 、10V ，Ω5B 、10V ，-Ω5C 、-10V ，Ω5D 、-10V ，-Ω53、标有额定值为“220V 、100W ”和“220V 、25W ”白炽灯两盏，将其串联后接入220V 工频交流电源上，其亮度情况是（ ）。
A 、25W 的灯泡较亮B 、100W 的灯泡较亮C 、两只灯泡一样亮D 、都不亮 4、电路如图7所示，电流i 1、i 2分别为（ ）。
A 、12A 、6AB 、-12A 、-6AC 、-12A 、6AD 、12A 、-6A5.1图7 图8 5、必须设立电路参考点后才能求解电路的方法是（ ）。
A 、支路电流法B 、回路电流法C 、网孔电流法D 、结点电压法6、已知工频电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（ ）。
A 、t t u 314cos 380)(=V B 、)90314cos(380)(︒+=t t u V C 、)45314cos(537)(︒+=t t u V D 、)135314cos(537)(︒+=t t u V7、电路如图8所示已知单口网络工作于正弦稳态，角频率s rad /100=ω，单口网络的等效阻抗为ab Z （ ）。
专升本电路电工知识点总结
专升本电路电工知识点总结
一、基本电工知识
1. 电阻、电压、电流的基本概念和单位。
2. 串联、并联电路的基本特点及公式。
3. 电路中的电压、电流、电阻的计算方法。
4. 电路中的能量和功率的计算方法。
5. 电流表、电压表、欧姆表的使用方法。
二、直流电路知识
1. 直流电源的种类和特点。
2. 电阻、电容、电感在直流电路中的特性和计算方法。
3. 戴维南定理、诺顿定理在直流电路中的应用。
4. 直流电路中的电压分压、电流分流原理及计算方法。
5. 直流电路中的接地、接地线、保护接地的基本概念和使用方法。
三、交流电路知识
1. 交流电源的特点及其产生原理。
2. 交流电路中的电阻、电容、电感的特性及计算方法。
3. 交流电路中的交流电压、交流电流的表达及计算方法。
4. 交流电路中的频率、周期、相位关系的计算方法。
5. 交流电路中的电压、电流的大小和相位的测量方法。
四、电气安全知识
1. 电气安全的基本知识和原则。
2. 电气事故的防范和处理方法。
3. 电气设备的安装、使用、维护注意事项。
4. 电气设备的绝缘测试方法和标准。
5. 防止电气火灾的措施和方法。
五、电路图知识
1. 电路图的基本符号和标识。
2. 电路图的绘制方法和规范。
3. 电路图的分析和解读方法。
4. 电路图中常见元器件的特性和作用。
5. 电路图的校对和修订方法。
以上是专升本电路电工知识的基本要点总结，希望能对您的学习有所帮助。
专升本电路填空知识点归纳
专升本电路填空知识点归纳电路是专升本考试中的一个重要科目，其知识点广泛且复杂，以下是对专升本电路填空知识点的归纳：电路基本概念：电路是由电源、导线、电阻、电容、电感等元件组成的闭合路径，用以传输和转换电能。
电压是电路中两点间的电势差，电流是单位时间内通过导体横截面的电荷量。
基本电路定律：1. 欧姆定律：\( V = IR \)，表明电压、电流和电阻之间的关系。
2. 基尔霍夫电流定律（KCL）：在任何电路节点，进入节点的电流之和等于离开节点的电流之和。
3. 基尔霍夫电压定律（KVL）：在任何闭合电路中，沿着闭合路径的电压降之和等于电压升之和。
电阻、电容和电感：1. 电阻：对电流的阻碍作用，单位是欧姆（Ω）。
2. 电容：储存电荷的能力，单位是法拉（F），电容充电和放电过程遵循RC时间常数。
3. 电感：储存磁能的能力，单位是亨利（H），电感对电流变化产生阻碍，即电感电流不能突变。
交流电路：交流电路中的电压和电流随时间变化，通常用正弦波表示。
交流电路分析中常用到的参数有：- 频率（Hz）：单位时间内周期性变化的次数。
- 周期（T）：完成一个完整周期所需的时间。
- 角频率（ω）：频率的2π倍。
- 瞬时值：某一时刻的电压或电流值。
- 有效值（RMS）：交流电的均方根值，常用于计算功率。
功率：1. 瞬时功率：\( P(t) = VI(t) \)，瞬时电压和电流的乘积。
2. 平均功率：在一定时间内瞬时功率的平均值，对于正弦波交流电，平均功率为\( P_{avg} = \frac{V_{rms}I_{rms}}{2} \)。
电路分析方法：1. 节点分析法：基于KCL，求解电路中的节点电压。
2. 环路分析法：基于KVL，求解电路中的环路电流。
3. 超定电路分析：使用上述方法求解含有多个未知数的复杂电路。
电路的暂态和稳态：电路在接通或断开电源时，会经历暂态过程，最终达到稳态。
暂态分析通常涉及到一阶和二阶线性微分方程。
电气自动化专升本电路复习 第1章电路的基本概念和定律(更多专升本资料欢迎关注新浪微博：胜KA)
实际方向与参考方向的关系 实际方向与参考方向一致，电流(或电压)值为正值； 实际方向与参考方向相反，电流(或电压)值为负值。 例： a I R b
若 I = 5A，则电流从 a 流向 b； 若 I = –5A，则电流从 b 流向 a 。 注意：在参考方向选定后，电流 ( 或电压 ) 值才有 正负之分。
注意： 1．列方程前标注回路循行方向；
2．应用 U = 0列方程时，项前符号的确定：
如果规定电位降取正号，则电位升就取负号。 3. 推广：开口电压可按假象回路处理 B + 对回路1： + + U2 U1 电位升 = 电位降 – 1 – UBE U2 =UBE + I2R2 R2 R1 I2 U=0 _ I2R2 – U2 + UBE = 0 E
入 出
I1 + E1 -
a I3 R3
I2 R2 + -
或: Ｉ= 0
R1
I 对结点 a： 1+I2 = I3 E2
或 I1+I2–I3= 0
实质: 电流连续性的体现。 b 基尔霍夫电流定律（KCL）反映了电路中任一
结点处各支路电流间相互制约的关系。
2．推广
电流定律可以推广应用于包围部分电路的任一 假设的闭合面。 I =? 例: 广义结点 IA A I IB IC
结论： (1)电位值是相对的，参考点选取的不同，电路中 各点的电位也将随之改变；
(2) 电路中两点间的电压值是固定的，不会因参考 点的不同而变， 即与零电位参考点的选取无关。
线性电阻的概念：
遵循欧姆定律的电阻称为线性电阻，它表示该段 电路电压与电流的比值为常数。 U 即：R 常数 I 电路端电压与电流的关系称为伏安特性。 I/ A 线性电阻的伏安特性 是一条过原点的直线。
电路分析基础专升本知识点归纳
电路分析基础专升本知识点归纳电路分析是电子工程和电气工程领域的基础学科之一，对于专升本的学生来说，掌握电路分析的基础知识至关重要。
以下是电路分析基础的一些重要知识点归纳：电路的基本概念- 电路：由电源、电阻、电容、电感等元件组成的闭合回路。
- 电压：两点间的电势差。
- 电流：单位时间内通过导体横截面的电荷量。
基本电路元件- 电阻：阻碍电流流动的元件，其阻值与材料、尺寸和温度有关。
- 电容：存储电荷的元件，其容量与极板面积、极板间距和介质有关。
- 电感：存储磁能的元件，其电感值与线圈匝数、线圈形状和材料有关。
基本电路定律- 欧姆定律：V = IR，描述了电压、电流和电阻之间的关系。
- 基尔霍夫电流定律（KCL）：任何节点的电流之和为零。
- 基尔霍夫电压定律（KVL）：任何闭合回路的电压之和为零。
电路分析方法- 节点电压法：通过求解电路中节点的电压来分析电路。
- 网孔电流法：通过求解电路中网孔的电流来分析电路。
- 超定电路分析：使用叠加定理、戴维南定理和诺顿定理等方法来分析复杂电路。
交流电路分析- 正弦波形的描述：使用幅度、频率、相位等参数。
- 阻抗：交流电路中电阻、电容和电感的总和。
- 功率：有效功率、视在功率和无功功率的概念。
频率响应分析- 频率响应：电路对不同频率信号的响应特性。
- 波特图：展示电路增益和相位随频率变化的图表。
电路的稳定性和瞬态响应- 稳定性：电路在给定输入下能否达到稳定状态。
- 瞬态响应：电路在突然变化的输入下的行为。
模拟信号处理- 滤波器：低通、高通、带通和带阻滤波器的设计和应用。
- 放大器：运算放大器的工作原理和应用。
结束语电路分析是理解现代电子系统的基础，对于专升本学生来说，不仅要掌握理论知识，还要通过实践来加深理解。
希望以上的知识点归纳能够帮助学生更好地学习和应用电路分析的基本概念和方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章电路元件和电路定律(Circuit Elements & Circuit Laws)
学习内容
1、电路和电路模型
2、电压、电流的参考方向
3、电路元件RLC
4、电压、电流源，受控源
5、基尔霍夫定律
学习重点
1、电压、电流的参考方向
2、电路元件特性
3、基尔霍夫定律
1.1 电路和电路模型（model)
电路模型反映实际电路部件的主要电磁性质的理想电路元件及其组合。
理想电路元件有某种确定的电磁性能的理想元件。
几种基本的电路元件：
电阻元件：表示消耗电能的元件
电感元件：表示产生磁场，储存磁场能量的元件
电容元件：表示产生电场，储存电场能量的元件
电源元件：表示各种将其它形式的能量转变成电能的元件
1.2 电流和电压的参考方向(reference direction)
电路中的主要物理量有电压、电流、电荷、磁链、能量、电功率等。
在线性电路分析中人们主要关心的物理量是电流、电压和功率。
1. 电流的参考方向(current reference direction)
●电流：带电粒子有规则的定向运动
●电流强度：单位时间内通过导体横截面的电荷量
●单位：A（安培）、kA、mA、μA 、nA
1kA=103A 1mA=10-3A 1 μ A=10-6A
●方向：规定正电荷的运动方向为电流的实际方向
元件(导线)中电流流动的实际方向只有两种可能:
问题：复杂电路或电路中的电流随时间变化时，电流的实
际方向往往很难事先判断
●参考方向：任意假定一个正电荷运动的方向即为电流的
参考方向。
电流(代数量)：大小方向(正负）
电流的参考方向与实际方向的关系：
电流参考方向的两种表示：
•用箭头表示：箭头的指向为电流的参考方向。
•用双下标表示：如iAB , 电流的参考方向由A指向B。
2. 电压的参考方向(voltage reference direction)
电位ϕ：单位正电荷q 从电路中一点移至参考点（ϕ＝0）时电场力做功的大小
电压U：单位正电荷q 从电路中一点移至另一点时电场力做功（W）的大小
实际电压方向：电位真正降低的方向单位：V (伏)、kV、mV、μV
例：
已知：4C正电荷由a点均匀移动至b点电场力做功8J，由b点移动到c点电场力做功为
12J，
(1) 若以b点为参考点，求a、b、c点的电位和电压Uab、U bc;
(2) 若以c点为参考点，再求以上各值
解：（1）以b点为电位参考点。
