《电路》复习资料
电路原理复习资料(本科)
Zi
ZL
图 2-22
) 的方法。 D. 并联电容。 )。 D．160 Ω
V1
A. 串联电感； B. 串联电容； C. 并联电感； 2-24 若某电感的基波感抗为 40 Ω ，则其 4 次谐波感抗为( D Ａ．10 Ω B．20 Ω C．40 Ω
2-25 已知图 2-25 所示的正弦稳态电路中，电压表读数 （电压表的读数为正弦电压的有效值）为：V1 为 30V； V2 为 40V，则图中电源电压有效值 US 为（ B ） 。 A. 40V ； B. 50V； C. 70V； D. 30V。
－10t －t/τ
10kΩ ＋ 20V － 10kΩ
5kΩ iC
10µF
＋ uC －
图3
(时间单位 ms)
4.如图 4 所示电路在 t = 0 时 S 闭合，求 uC(t )。
＋ 126V －
3kΩ
3kΩ ＋ uC －
100µF
图4
解：在开关 S 闭合后属于零输入响应，利用三要素公式，响应的一般形式为：
2-14 如图 2-14 所示电路，电压 u1 和电压 u0 之间 满足以下哪个关系式（ C ） 。 R1 R A． u 0 = − B． u 0 = 1 u1 u1 R2 R2 C． u 0 = −
R1 ＋ u1 －
R2 － ＋ ∞ ＋ ＋ u0 － 图 2-14
R2 u1 R1
D． u 0 =
R2 u1 R1

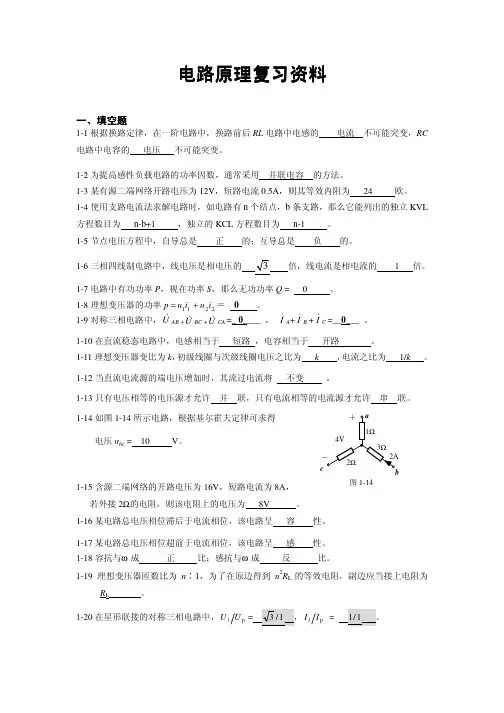

电路原理复习资料
一、填空题
1-1 根据换路定律，在一阶电路中，换路前后 RL 电路中电感的 电路中电容的 电压 不可能突变。 电流 不可能突变，RC
1-2 为提高感性负载电路的功率因数，通常采用 并联电容 的方法。 1-3 某有源二端网络开路电压为 12V，短路电流 0.5A，则其等效内阻为 24 欧。
电路理论基础考试复习资料单选题
1：电阻元件上电压、电流的相位相（）。
1.同2.反3.交2：正弦量一个周期内的最大值叫（）。
1.相位2.频率3.振幅3：对外提供恒定电流，而与加在它两端的电压无关的电源叫（）。
1.电压源2.瓦特3.电流源4：电路中某点的电位大小是（）的量1.绝对2.相对3.常量5：两个同频率正弦量之间的相位差等于（）之差。
1.初相位3.振幅6：电气设备短路运行时（）。
1.电压为零2.电阻为零3.电流为零7：对于两个内部结构和参数完全不同的二端网络，如果它们对应端钮的伏安关系完全相同，则称N1和N2是（）的二端网络。
1.线性2.等效3.相同8：容抗X C与频率成（）。
1.相等2.反比3.正比9：三相电源绕组首尾相连组成一个闭环，在三个连接点处向外引出三根火线，即构成（）接。
1.星形3.串形10：三个最大值相等，角频率相同，彼此相位互差120º电角度的单相正弦量叫（）。
1.正弦交流电2.三相对称交流电3.直流电11：任一时刻，沿任一回路参考方向绕行方向一周，回路中各段电压的代数和恒等于（）。
1.零2.一3.不定12：角频率越小，正弦量变化越（）。
1.快2.慢3.大13：电流的基本单位是（）。
1.安培3.毫安14：各种电气设备的工作电压应（）该设备额定电压值。
1.大于2.小于3.等于15：电路的参考点选得不同，电路中各点的电位随之（）。
1.不定2.变化3.不变1：在线性电路中，当多个电源同时作用时，任何一条支路的电流或电压，可看作是由电路中各个电源单独作用时，各自在此支路上产生的电流或电压的（）。
1.叠加2.差值3.并联2：对于两个内部结构和参数完全不同的二端网络，如果它们对应端钮的伏安关系完全相同，则称N1和N2是（）的二端网络。
1.线性3.相同3：（）是电流的辅助单位。
1.微安2.法拉3.电阻4：戴维南定理适用于求解复杂电路中（）的电流或电压。
1.回路2.节点3.某一支路5：直流情况下电感L相当于（）。
电路分析复习资料
一、单选题（共23题，46分）1、激动和响应均为（）(正弦稳态电路)称为正弦电路或交流电路（2.0）A、同频率的正弦量的线性电路B、外电路可以是任意的线性或非线性电路，外电路发生改变时，含源一端口网络的等效电路不变(伏安特性等效)。
C、标定各支路电流(电压)的参考方向;②选定(n- 1)个结点，列写其KCL方程;D、变化一次正确答案： A解析：2、发电方面:比单相电源可提高功率（）（2.0）A、 50%:B、 0C、 40D、 30正确答案： A解析：3、且其中电流为零这样便可将三相电路的计算化为的计算。
（2.0）A、两相路B、单相电路C、三相路D、都不是正确答案： B解析：4、在集总参数电路中，任一时刻，沿任一.回路，所有恒等于零。
（2.0）A、对电流呈现阻力的元件。
其特性可用u~平面_上的一条曲线来描述:B、定値或一定的时间C、支路电压的代数和D、电压(U)、电流(I)正确答案： C解析：5、线电压是（）（2.0）A、毎相电源的电压B、端线与端线之同的电压C、流过端线的电流D、每相负载上的电压正确答案： B解析：6、正常情况下，三相四线制，中线阻抗约为（2.0）A、零。
B、无穷C、都不是D、一样正确答案： A解析：7、(),为复数，称复阻抗（2.0）A、 Z=R+j(o-1/0C)=|Z1∠0B、 Z=R+j(oL -1/0C)=|Z1∠0C、 Z=R+j(oL -1/0C)=|Z1D、 Z=R+j(oL -1)=|Z1∠0正确答案： B解析：8、含受控源(线性)电路亦可用叠加，但（）应始终保留。
（2.0）A、电流源电流方向与电压源电压方向相反B、受控源C、求解上述方程，得到b个支路电流D、标定各支路电流(电压)的参考方向;②选定(n- 1)个结点，列写其KCL方程; 正确答案： B解析：9、负载的线电压:（2.0）A、端线与端线之同的电压B、流过端线的电流C、毎相电源的电压D、 :负载端线间的电压正确答案： D解析：10、具有相同的主要电磁性能的实际电路部件，在一定条件下可用（）表示;（2.0）A、只有两个端子;可以用电压或电流按数学方式描述;)不能被分解为其他元件。
邱关源《电路》(第5版)笔记和课后习题(含考研真题)详解
（3）图1-14(c)所示
电阻吸收功率：
电流源u、i参考方向关联，吸收功率： 电压源u、i参考方向非关联，发出功率： 1-6 以电压U为纵轴，电流I为横轴，取适当的电压、电流标尺，在同一坐标上：画出以下元件及支路的电 压、电流关系(仅画第一象限)。 (1)US =10 V的电压源，如图1-15(a)所示； (2)R=5 Ω线性电阻，如图1-15(b)所示； (3)US 、R的串联组合，如图1-15(c)所示。
（a） （b） 图1-4
说明：a．电压源为一种理想模型；b．与电压源并联的元件，其端电压为电压源的值；c．电压源的功率
从理论上来说可以为无穷大。 ② 理想电流源
理想电流源的符号如图1-5（a）所示。其特点是输出电流总能保持一定或一定的时间函数，且电流值大小 由电流源本身决定，与外部电路及它的两端电压值无关，如图1-5（b）所示。
1-3 求解电路以后，校核所得结果的方法之一是核对电路中所有元件的功率平衡，即一部分元件发出的总 功率应等于其他元件吸收的总功率。试校核图1-12中电路所得解答是否正确。
图1-12 解： A元件的电压与电流参考方向非关联，功率为发出功率，其他元件的电压与电流方向关联，功率为吸
收功率。
总发出功率：PA =60×5=300 W； 总吸收功率：PB ＋PC ＋PD ＋PE =60×1＋60×2＋40×2＋20×2=300 W；
目 录
8.2 课后习题详解 8.3 名校考研真题详解 第9章 正弦稳态电路的分析 9.1 复习笔记 9.2 课后习题详解 9.3 名校考研真题详解 第10章 含有耦合电感的电路 10.1 复习笔记 10.2 课后习题详解 10.3 名校考研真题详解 第11章 电路的频率响应 11.1 复习笔记 11.2 课后习题详解 11.3 名校考研真题详解 第12章 三相电路 12.1 复习笔记 12.2 课后习题详解 12.3 名校考研真题详解 第13章 非正弦周期电流电路和信号的频谱 13.1 复习笔记 13.2 课后习题详解 13.3 名校考研真题详解 第14章 线性动态电路的复频域分析 14.1 复习笔记 14.2 课后习题详解 14.3 名校考研真题详解 第15章 电路方程的矩阵形式 15.1 复习笔记 15.2 课后习题详解 15.3 名校考研真题详解 第16章 二端口网络 16.1 复习笔记
《电路理论》课程复习题及答案
《电路理论》课程复习题及答案《电路理论》课程复习资料⼀、填空题：1.若2ab u=-V，则电压的实际⽅向为，参考⽅向与实际⽅向。
2.⼀个具有5个结点和8条⽀路的平⾯⽹络，可列出个独⽴的KCL⽅程，列出个独⽴的KVL⽅程。
3.回路电流法以为独⽴变量；结点电位法以为独⽴变量。
4.LC并联电路中，电感电流有效值A10I L=，电容电流有效值A6I=C，则LC并联电路总电流有效值I=，此时电路呈性。
5.在叠加定理中，电压源不作⽤相当于，电流源不作⽤相当于。
6.某含源⼀端⼝电路的U OC=20V，I SC=4A，则R eq=，外接电阻为Ω5时，回路电流=。
7.线性电感元件的感抗随频率增加⽽，在直流电路中电感相当于。
8.对称三相电路中，相电流的模是线电流模的；相电流相应线电流30°。
9.⽆源⼀端⼝⽹络端电压U=240/-45°V，电流I=20/15°A，电压与电流为关联参考⽅向。
⼀端⼝⽹络的等效阻抗Z=。
此时电路呈性。
10.设有两频率相同的正弦电流)40314sin(3)(o1+=t t i A，)60314cos(2)(o2+=t t i A，则超前的电流是，超前的⾓度为。
11.RLC串联谐振电路中，谐振⾓频率0ω为，此时电路的功率因数为。
12.Ω4、Ω6和Ω12三个电阻并联，其总电阻是。
电阻并联时，电流按电阻成分配。
13.⽆源⼀端⼝⽹络N的等效阻抗Z=(10+j10)Ω，则此N可⽤⼀个元件和⼀个元件并联组合来等效。
14.理想电压源电压与外电路，它的端⼝电流与外电路。
15.将1Ω电阻与1F电容串联后，在t=0时刻接到1V的电压源上，电路的时间常数为；将1Ω电阻与1F电容并联后，在t=0时刻接到1V的电压源上，则此电路的时间常数为。
⼆、单项选择题：1.RL⼀阶电路中，时间常数与电阻R[]A.成反⽐ B.成正⽐ C.⽆关2.Ω3和Ω6电阻串联，若Ω6电阻上电压为V3，则总电压为[] A.V4 B.V.54 C.V9 D.V213.⽆源⼀端⼝⽹络N的等效导纳S10)j(10Y-=，rad/s10ω=，N可⽤⼀个电阻元件和⼀个储能元件并联组合来等效，则储能元件的参数为[]A.1H B.1FC.0.01HD.0.01F4.叠加定理适应于[]A.计算线性电路的电压和电流 B.计算⾮线性电路的电压和电流 C.计算线性电路的电压、电流和功率 D.计算⾮线性电路的功率5.在正弦交流电路中，当电容电压与电流取关联参考⽅向，则电流[] A.超前电压o90 B.落后电压o90 C.同向 D.反向6.⽤结点法分析电路，各结点的⾃导[]A.恒为正 B.恒为负 C.可正可负 D.恒为零7.描述电路中结点与⽀路电流关系的定律是[] A.KCL B.KVLC.KCL和KVLD.ABC都是8.正弦电压相量U=20/40°V，频率为50HZ，则瞬时表达式为[] A.)40314cos(20)(o+=t t u V B.)4050cos(20)(o+=t t u V C.)40314cos(28.28)(o+=t t u VD.)4050cos(28.28)(o+=t t u V9.GLC并联正弦电路，其等效导纳Y等于[]A.LC G Yωω1++= B.L C G Yωωj1j-+=C.LC G Yωω1j-+= D.L C G Yωωj j-+=10.已知⽆源⼀端⼝端⽹络的端⼝电压)4510cos(10)(o+=t t u V，)1510cos(5)(o-=t t i A，电压与电流为关联参考⽅向，则此电路的功率因数等于[]A.0 B.0.5 C.0.866 D.1三、计算题：1.求图1电路中电压u。
电路复习——总复习——公式总结——邱关源《电路》第五版
第1章 电路模型和电路定律
输入:激励↔电源（电能或电信号发生器） （激励源：电压源、电流源） 输出:响应（电源作用下产生的电压、电流） 负载:用电设备 端子数:元件对外端子的数目
3
i1 + _
二端子
i2 + _
四端子
+ u2 _
u、i参考方向一致→关联 p＞0，吸收功率 p＜0，释放功率 u、i参考方向相反→非关联 p＞0，吸收功率 p＜0，释放功率
R1R2 + R2R3 + R3R1 △形电阻= Y形电阻两两乘积之和 R23 = Y形不相邻电阻 R1
i3 Δ R31 =
R1R2 + R2R3 + R3R1 R2
R1 = R2 = R3 =
R 12 R 12 R 12
R 12 R 31 + R 23 + R 31
△相邻电阻的乘积 R 23 R 12 Y形电阻= △形电阻之和 + R 23 + R 31
Ri Ro
∞
0
∞
理想运算放大器规则：
+ ① i1 = i2 = 0 ② u- = u+ 虚断 虚短 -
i1 u-
+
∞
+ + uo -
u+ ui
i2 -
原因： Ri→ ∞
电压跟随器
21
第6章
电容:
储能元件
q:电荷，单位库伦c， u:电压，单位伏特V， C：电容，单位法拉F Ψ：磁通链， Φ：磁通， N：匝数 L ：电感或自感系数
流出结点为+ 流入结点为-
• KVL ：（回路） ∑ u = 0 （回路电压代数和为0）
电路辅导书
电路辅导书一个电路辅导书通常包含广泛的电路基础知识和实际案例，以下是内容较为完整的电路辅导书大致结构：第一部分：基础知识1. 电路基础概念- 电流、电压、电阻等基本概念的介绍。
2. 基本电路元件- 电阻、电容、电感等电路元件的特性和基本用法。
3. 电路分析方法- 欧姆定律、基尔霍夫定律等电路分析的基本方法和技巧。
4. 直流电路分析- 并联、串联、混合电路等直流电路的分析方法和应用。
5. 交流电路基础- 交流电路的特性、频率、相位等基本知识。
第二部分：电路设计与应用1. 放大电路- 放大器的工作原理、种类和设计方法。
2. 滤波器与信号处理- 低通、高通、带通滤波器的设计和应用。
3. 功率电子学- 开关电源、逆变器等功率电子学基础知识。
4. 模拟与数字转换- 模数转换器、数模转换器等基础原理。
第三部分：实例和案例分析1. 电路仿真与实验- 通过软件仿真和实际实验案例，加深对电路原理的理解。
2. 电路设计与项目- 一些基于实际电路设计的项目案例，包括电源设计、传感器应用等。
3. 电子产品拆解与解析- 对一些常见电子产品内部电路结构的拆解和分析。
第四部分：附录和参考资料1. 电路图符号与示意- 常见电路元件的符号及其在电路图中的表示。
2. 常用电路计算公式表- 电路分析中常用的公式和计算方法的汇总。
3. 参考文献和扩展阅读- 推荐相关专业书籍和学术论文，供进一步学习参考。
这样的电路辅导书能够全面地涵盖电路基础知识、设计方法和实例分析，旨在帮助读者系统学习电路知识并应用于实际工程和项目中。
《电路原理》复习题
《电路原理》复习题哎呀，一提到电路原理，是不是感觉脑袋里“电线”缠成了一团乱麻？别担心，咱们一起来捋捋这些让人又爱又恨的知识点。
先来说说电流和电压吧。
电流就像是一群急匆匆赶路的小人儿，电压呢，则是催促他们快走的动力。
想象一下，你家里的灯泡，电流通过灯丝，就像小人儿努力奔跑，而电压就是让他们能跑起来的那股劲儿。
还记得我有一次修家里的台灯，怎么弄都不亮。
我就开始琢磨，是不是电路出问题啦？我拿起工具，小心翼翼地拆开台灯，看到里面那些细细的电线，就像迷宫一样。
我用万用表测电压，发现电压居然低得可怜，这才找到问题所在，原来是电池没电啦！换了新电池，台灯一下子就亮了，那一瞬间，我可太有成就感啦，也更加明白了电压的重要性。
再说说电阻，电阻就像是道路上的障碍物，阻碍着电流的前进。
电阻越大，电流通过就越困难。
比如说，在一个电路里，电阻大的地方，电流就像遇到了大石头的小溪水，流得慢吞吞的。
串联电路和并联电路也是很重要的知识点。
串联电路就像一群人手拉手排成一队，电流只有一条路可走；并联电路呢，则像一群人分成了好几队，电流可以选择不同的道路。
咱们来做几道题巩固一下。
有一个电路，电源电压是 12 伏，电阻分别是 2 欧和 4 欧，串联在一起，那电流是多少呢？先算出总电阻，2 欧加 4 欧等于 6 欧，再用电压除以总电阻，12 伏除以 6 欧，电流就是2 安啦。
还有一道题，两个电阻，一个 3 欧，一个 6 欧，并联在 6 伏的电源上，求通过每个电阻的电流。
先算总电阻，用 3 乘 6 除以 3 加 6，得到2 欧，总电流就是 6 伏除以 2 欧，等于 3 安。
然后根据并联电路电流分配规律，通过 3 欧电阻的电流是 2 安，通过 6 欧电阻的电流是 1 安。
欧姆定律更是重中之重，U=IR，电压等于电流乘以电阻。
这就像我们买东西，价格（电阻）乘以数量（电流）就等于总价（电压）。
电路中的功率也别忽略哦。
功率表示电路消耗电能的快慢，就像跑步的速度一样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单选一、单选1、通常所说负载增加，是指负载（）增加。
A.电流B.电压C.功率D.电阻标准答案是：A。
2、图示电路中I=0时，电位=（）vA.70B.60C.-10D.90标准答案是：B。
电路如图所示，A、B端的等效电阻R=（）欧姆A.5B.6C.3D.7标准答案是：B。
4、如图所示电路，若在独立电流源支路串联接入10电阻，则独立电压源所发出的功率（）A.改变B.不变C.不确定D.0标准答案是：B。
5、如图所示电路的端口开路电压为（）vB.0C.23D.7标准答案是：C。
6、如图所示电路中，24V电压源单独作用时所产生的电流的分量为（）AA.-6B.0C.-2D.-1标准答案是：D。
7、若流过L=2H电感元件中的电流为i=1.5tA，则在T=2s时的储能（D）A.3B.6D.9标准答案是：D。
8、如图所示电路，t<0时，开关S闭合。
今于t=0时刻打开S，则t>0时电路的时间常数（）A.R1CB.R2CC.（R1+R2）CD.0标准答案是：A。
9、如图所示电路，其导纳Y等于（）A.(1/10-j/10)sB.(1/10+j/10)sC.(1/10+j/5)sD.(1/10-j/5)s标准答案是：B。
10、如图所示电路，若端口上的外电路不变，仅电阻R变化，将会引起（）A.端口电压U变化B.端口电流I变化C.电流源Is两端的电压Us变化D.上述三者同时变化标准答案是：C。
11、如图所示电路，a点对电源公共接点的电压为（）VA.-1B.-5C.15D.10标准答案是：A。
12、如图所示电路，4A电流源发出的功率为（）W。
B.2C.-4D.4标准答案是：D。
13、．如图所示电路，t<0时，S打开，电路已工作于稳定状态。
今于t=0时刻闭合S，则时刻电感与电容的储能相应为（）J。
A.16,4B.4,16C.8,8D.16,16标准答案是：B。
14、如图所示各电路中，对端口a，b而言，互为等效的电路为（）。
A.abB.bcD.abc标准答案是：C。
15、如图所示电路，则错误的是（）A.3A电流源实际发出24W功率B.2V电压源实际发出2W功率C.2V电压源实际发出2W功率D.2V电压源实际发出2W功率标准答案是：D。
16、如图所示电路，4电阻消耗的功率为（）wA.32B.64C.24D.48标准答案是：B。
17、如图所示电路，则电流表A的示数为（）A。
A.8B.0C.2D.6标准答案是：B。
18、．如图所示电路，16欧姆电阻消耗的功率为（)wA.8B.16C.12D.24标准答案是：B。
19、如图所示电路，则电流I为（）A.1B.0D.-2标准答案是：C。
20、如图所示电路的端口输入电阻为（）欧姆。
A.-6B.6C.7D.3标准答案是：B。
21、利用电源的等效变换，则图示电路的电流i为（）安。
A.1/4B.1/8C.1/2D.1标准答案是：B。
如图所示电路，电流为（）AA.0B.1C.2D.3标准答案是：A。
23、如图所示电路，电流为（）A.0B.1C.2D.3标准答案是：B。
24、下列各项中不属于拉普拉斯变换性质的是（）A.线性性质B.延时特性C.对偶性质D.微分性质标准答案是：B。
25、图示电路中，对其余网络N而言，应考虑（）A.E的作用B.Is的作用C.E和Is的作用D.N的作用标准答案是：B。
26、图示电路中，对其余网络N而言，应考虑（）A.E的作用B.Is的作用C.E和Is的作用D.N的作用标准答案是：A。
27、在RLC串联的电路中，消耗有功功率的元件是（）A.RB.LC.CD.L和C标准答案是：A。
28、如图所示，该电路图的节点数为（）A.3B.4C.5D.6标准答案是：B。
29、如图所示电路，若把理想电压源与电阻的串联组合、理想电流源与电阻的并联组合分别定义为一条支路，则该电路中支路个数为（）A.5B.6C.7D.8标准答案是：C。
30、如图所示电路，若在独立电流源支路串联接入10电阻，则独立电流源发出的功率（）A.改变B.不改变C.等于3D.等于7标准答案是：A。
31、具有一定内阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V（）A.稍大B.稍小C.严格相等D.小很多标准答案是：A。
32、．下列对运算放大器的描述，不正确的是（）A.理想的运放其开环电压放大倍数A为0B.运放工作在线性工作区时，输出电压与输入电压成正比C.运放和其他元件组合可以完成比例、加减运算，但不能实现积分、微分的运算D.利用理想运放虚短和虚断这两条规则，可以简化电路的分析。
标准答案是：C。
33、下列对于理想变压器的描述，错误的是（）A.当次级短路时，初级也短路B.当次级开路时，初级也开路C.初级电压与电流之间有直接的约束关系，与外电路无关D.次级电压与电流之间无直接的约束关系，由外电路决定标准答案是：C。
34、如图所示理想变压器，在正弦稳态下，次级折算到初级的等效阻抗为（）A.RB.10RC.100RD.1/10R标准答案是：C。
35、关于谐振的描述不正确的是（）A.电路的等效电抗X=0B.电压与电流的相位差C.电压与电流不同相D.电路表现为电阻性标准答案是：B。
36、一个非正弦周期信号，利用傅里叶级数展开一般可以分解为直流分量、基波分量以及（）A.振幅分量B.相位分量C.谐波分量D.奇次谐波分量标准答案是：D。
37、电感和电容的电抗是随频率而变的，则下列描述正确的是（）A.频率越高，容抗越大B.频率越高，感抗越大C.频率越低，感抗越大D.利用电感，可以抑制不需要的频率分量标准答案是：B。
38、对非正弦周期电流电路进行计算分析，下列描述不正确的是（）A.应分别计算直流分量和各次谐波分量单独激励电路是的响应分量B.当直流分量单独作用时，电容可看作开路C.当直流分量单独作用时，电感可看作短路D.各次谐波单独作用时，因频率不同，不能用叠加定理把各项响应分量叠加起来标准答案是：D。
39、如图所示电路，已知Rs=25，Us=10V，则可变负载电阻R能够获得的最大功率为（）wA.1B.2C.4D.8标准答案是：A。
40、下列选项中不具有对偶关系的元素是（）A.电阻和电导B.电压和电流C.电感和电容D.串联和混联标准答案是：D。
41、如图所示电路，U等于（）vA.2B.3C.5D.7标准答案是：D。
42、下列关于电路元件的描述正确的是（）A.在任何时刻，线性电阻的电压是由同一时刻的电流决定的，所以线性电阻是记忆元件B.电容在直流电路中其端电压为定值，相当于开路C.电感元件既是一个储能元件又是一个有源元件D.如果电压源的端电压等于零，则流过的电流也为零。
标准答案是：B。
43、对一个具有n个节点、b条支路的电路，其KVL独立方程数描述错误的是（）A.等于平面图中的网孔数B.等于连支数C.等于b-n+1D.等于树支数标准答案是：D。
44、求一阶电路全响应的三要素包括（）A.稳态值、初始值、暂态分量B.初始值、暂态分量、时间常数C.稳态值、初始值、换路时间D.稳态值、初始值、时间常数标准答案是：D。
45、对两个同频率的正弦电压和电流的描述不正确的是（）A.同频率正弦量的相位差等于其初相之差，与时间无关B.相位差可以通过观察波形确定C.相位差与计时起点的选择有关D.．正弦量的初相与正弦量参考方向的选择有关标准答案是：C。
46、通常所说负载增加，是指负载（）增加A.电流B.电压C.功率D.电阻标准答案是：A。
47、如图所示电路的端口开路电压为（）vA.15B.0C.23D.7标准答案是：C。
48、若流过L=2H电感元件中的电流为1.5tA，则在t=2s时的储能（）jA.3B.6C.18D.9标准答案是：D。
49、如图所示电路，4A电流源发出的功率为（）w。
A.0B.22C.-4D.4标准答案是：D。
50、在RLC串联的电路中，消耗有功功率的元件是（）A.RB.LC.CD.L和C标准答案是：A。
51、符合全耦合、参数无穷大、无损耗3个条件的变压器称为（）A.空芯变压器B.理想变压器C.实际变压器D.标准答案是：B。
52、线圈几何尺寸确定后，其互感电压的大小正比于相邻线圈中电流的（）A.大小B.变化量C.变化率D.标准答案是：C。
53、符合无损耗、K=1和自感量、互感量均为无穷大条件的变压器是（）A.理想变压器B.全耦合变压器C.空芯变压器D.标准答案是：A。
54、反射阻抗的性质与次级回路总阻抗性质相反的变压器是（）A.理想变压器B.全耦合变压器C.空芯变压器D.标准答案是：C。
55、符合无损耗、K=1和自感量、互感量均为有限值条件的变压器是（）A.理想变压器B.全耦合变压器C.空芯变压器D.标准答案是：B。
56、某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（）A.220VB.311VC.380VD.标准答案是：C。
57、在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）A.不对称B.仍然对称C.不一定对称D.标准答案是：B。
58、三相对称交流电路的瞬时功率为（）A.一个随时间变化的量B.一个常量，其值恰好等于有功功率C.0D.标准答案是：B。
59、三相发电机绕组接成三相四线制，测得三个相电压UA＝UB＝UC＝220V，三个线电压UAB ＝380V，UBC＝UCA＝220V，这说明（）A.A相绕组接反了B.B相绕组接反了C.C相绕组接反了D.标准答案是：C。
60、某对称三相电源绕组为Y接，已知V，当t=10s时，三个线电压之和为（）A.380VB.0VC.380/VD.标准答案是：B。
61、某三相电源绕组连成Y时线电压为380V，若将它改接成Δ形，线电压为（）A.380VB.660VC.220VD.标准答案是：C。
62、已知的对称纯电容负载作Δ接，与对称三相电源相接后测得各线电流均为10A，则三相电路的视在功率为（）wA.1800B.600C.500D.标准答案是：A。
63、测量三相交流电路的功率有很多方法，其中三瓦计法是测量（）电路的功率。
A.三相三线制电路B.对称三相三线制电路C.三相四线制电路D.标准答案是：C。
64、三相对称电路是指（）A.电源对称的电路B.负载对称的电路C.电源和负载均对称的电路D.标准答案是：C。
65、动态元件的初始储能在电路中产生的零输入响应中（)A.仅有稳态分量B.仅有暂态分量C.既有稳态分量，又有暂态分量D.标准答案是：B。
66、在换路瞬间，下列说法中正确的是（）A.电感电流不能跃变B.电感电压必然跃变C.电容电流必然跃变D.标准答案是：A。
67、工程上认为R＝25Ω、L=50mH的串联电路中发生暂态过程时将持续（）A.30～50msB.37.5～62.5msC.6～10msD.标准答案是：C。
