管涵工程施工方案一、工程概况原石碾河区域内设有临时管涵1座用来解决必须穿越地块和道路的排水问题。
二、施工组织与部署及计划安排1、施工组织与部署全部管涵由管涵施工队组织施工，项目部负责涉外事宜、工程进度、质量、工期等，确保管涵工程按要求完成。
2、施工进度安排根据工期的要求，管涵计划从2014年9月25日开始施工，2014年11月25日完工。
详细安排见下表：三、施工方法管涵与道路路基相交且会与场平区域形成交叉干扰。
根据施工现场实际情况采取分段施工，开挖一段基础施工一段管涵。
施工所用的钢筋混凝土管采用商品管，应满足国标GB11836－1999中I级管标准，经质检工程师和监理工程师检验合格后方能投入使用。
⑴、工艺流程：测量放线→基槽开挖→验槽→垫层→灌注平基砼→稳管→基座施作→接头处理→验收→出入口砌筑（预留口的处理）⑵、测量放线：首先针对现场实际情况，根据设计图纸对管涵的位置、中线、出入口标高，进行核实，确定一致后再利用给定的控制点，放出涵洞基坑中线、边线及开挖深度控制标高。
⑶、基槽开挖：沿所放轮廓线位置开挖，采用反铲机顺槽开挖，同时人工辅助。
接近基底时，留20cm人工清底，禁止超挖。
超挖15cm以内，可用原状土回填夯实，其密度不应低于原天然地基土。
超过15cm以上者，可用石灰土分层处理，其相对密度不应低于95%。
⑷、验槽：通知设计、甲方、监理人员验槽，如有实际基底承载力与设计不符，或软硬不均以及有两类以上土壤交错的情况，请设计人员根据实际情况确定处理方案。
⑸、垫层：根据钎探结果及设计部门和现场监理的意见进行基底处理。
达到地基承载力要求后施做砂砾垫层。
砂砾垫层用蛙式打夯机夯实，压实度不小于90%，垫层顶面必须平整且高程在允许误差范围内。
⑹、支模：模板采用木模，模板采用钢筋对拉杆，外侧用方木和钢管支撑加固。
⑺、灌注平基砼：灌注平基砼时，用自制漏斗下料，待砼面高出平基砼顶面高程2~4cm后进行捣固，顶面找平。
圆管涵施工技术交底
圆管涵施工技术交底
1.施工前准备工作
（1）施工前应对涵洞现场进行勘测，了解涵洞的具体情况。
（2）将施工现场清理干净，确保施工地面平整。
（3）根据涵洞的尺寸和形状，制定施工方案及施工图纸。
2.圆管涵施工技术
（1）定位、布线：根据涵洞的尺寸和形状，在现场进行圆管涵的定位和布线。
（2）开挖：根据涵洞的要求，在原地进行挖掘，并保持涵洞的外沿线清晰。
（3）铺底：在挖掘出的涵洞内铺设一层砂垫，并对其进行压实。
（4）安装圆管：将已准备好的圆管逐段安装到涵洞内，并进行固定。
（5）接头处理：在圆管的接口处进行水泥浆压实以及防渗处理。
（6）进行回填：在涵洞内将刚才挖出的土进行回填，按照设计要求进行压实。
（7）安装验收：进行圆管的安装验收，检查圆管的质量和安全等级要求是否合格。
（8）通水试验：在圆管施工完成后，在必要的情况下进行通水试验，确保圆管在承受水压方面的安全性。
3.施工安全注意事项
（1）在施工现场应设立明显的警示牌和标志，以防止行人误入危险区域。
（2）在施工过程中，应注意用电安全，保持工作现场的通风和照明。
（3）对于涵洞的现场勘测和设计应该尽可能地准确，并在施工过程中注意监测。
（4）对于涵洞的施工人员，应该进行必要的安全防护培训和现场指导，保障人员的关键部位的安全性。
涵管技术交底 - 副本
施工技术交底记录编号：工程名称钢筋混凝土涵管施工技术交底交底时间2015年10月20日交底内容：一、概况二、施工准备1、施工机具设备挖掘机、吊车2、施工使用材料直径50（80）cm、钢筋混凝土涵管、铁丝网、C15混凝土。
3、基本要求：（1）在铺设前需做好临排水设施，以免铺设过程中或者铺设后由于下雨而导致影响填筑的施工；（2）施工不允许在雨天进行；技术负责人交底人接受交底人编号：工程名称车辆段钢筋混凝土涵管施工技术交底交底时间2015年10月20日（3）管涵下部需与填方段做同样的清淤换填、压实处理，管涵下部不允许有杂物；（4）管涵安装完成后7天内不允许有机械从上部经过。
三、施工方法及质量要求1、测量放样：测量人员根据本技术交底的相关要求进行该管涵施工的测量放样工作，测量主要控制的参数有开挖及管线埋设位置、高程、坡比等，在施工过程中如发现问题应及时向现场管理人员及项目部工程管理部门报告。
2、沟槽开挖：本排水管涵采用预制钢筋混凝土排水管进行地下埋设，沟槽开挖按照应按施工程序进行，开挖前应先进行现场地清理，开挖沟槽前应检查开挖部位及周围情况，探查有无影响本工程施工的管线，防止发生破坏管线的事故，给国家、集体带来损伤。
开挖方式以机械开挖沟槽为主，挖掘机将现有临时排水沟内淤泥彻底清除，如局部标高低于既定管涵底标高，应采用设计要求的填筑土料按填筑要求进行回填至管道底面标高处，开挖过程中，应对沟槽土质情况、标高等变化经常检测，做好原始记录，如发现开挖标高不复合要求或者槽边出现坍塌等情况时，需经监理、项目部等研究处理后，方可继续施工。
开挖后（填筑后）的沟槽坡比自原有管口端向流水端方向形成不小于0.5%的坡比。
3、管道铺设：管道铺设将采用中心线法进行控制，即沿沟槽两端各打一木桩以控制中心线进行管线的布置。
管道铺设应由低到高处的进行，管道铺设安装过程中如需中断施工时，需用挡板临时堵住管口，不得敞口搁置。
管道入槽铺设采用吊车进行调运安装。

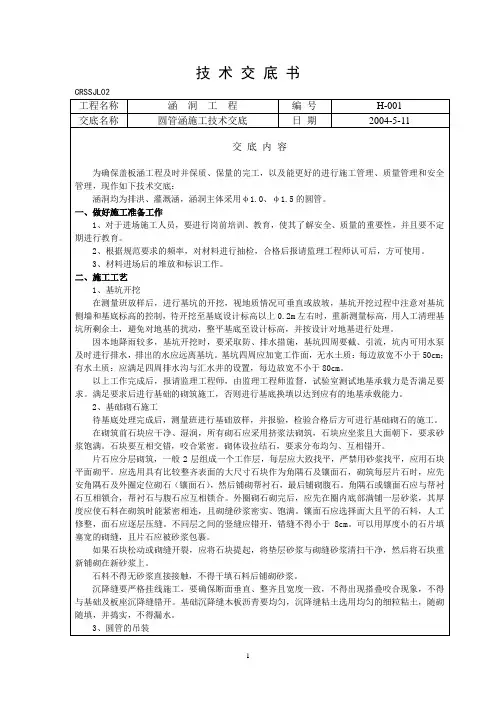

(完整版)圆管涵施工技术交底01
石料不得无砂浆直接接触，不得干填石料后铺砌砂浆。
沉降缝要严格挂线施工，要确保断面垂直、整齐且宽度一致，不得出现搭叠咬合现象，不得与基础及板座沉降缝错开。基础沉降缝木板沥青要均匀，沉降缝粘土选用均匀的细粒粘土，随砌随填，并捣实，不得漏水。
三、主要材料要求
1、石料
石料等级应符合图纸规定或规范要求，其立方体的极限强度应符合要求。石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷。石料应取自成品质量满意的采石场。石料不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质。石料的运输、储存和处理，不应有过量的损坏和废料。
2、基础砌石施工
待基底处理完成后，测量班进行基础放样，并报验，检验合格后方可进行基础砌石的施工。
在砌筑前石块应干净、湿润，所有砌石应采用挤浆法砌筑，石块应坐浆且大面朝下，要求砂浆饱满。石块要互相交错，咬合紧密。砌体设拉结石，要求分布均匀、互相错开。
片石应分层砌筑，一般2层组成一个工作层，每层应大致找平，严禁用砂浆找平，应用石块平面砌平。应选用具有比较整齐表面的大尺寸石块作为角隅石及镶面石，砌筑每层片石时，应先安角隅石及外圈定位砌石（镶面石），然后铺砌帮衬石，最后铺砌腹石。角隅石或镶面石应与帮衬石互相锁合，帮衬石与腹石应互相锁合。外圈砌石砌完后，应先在圈内底部满铺一层砂浆，其厚度应使石料在砌筑时能紧密相连，且砌缝砂浆密实、饱满。镶面石应选择面大且平的石料，人工修整，面石应逐层压缝。不同层之间的竖缝应错开，错缝不得小于8cm。可以用厚度小的石片填塞宽的砌缝，且片石应被砂浆包裹。
防水层采用沉落缝外面敷设0.5m宽的一层沥青浸制麻筋和两层石棉沥青的防水层，应满铺或满涂，平顺均匀，厚薄一致，不应有皱折、破损、鼓泡、翘边、脱层、滑动或封口不严等缺陷。垫层表面应抹平，凝固后要清刷干净，涂热沥青前垫层必须干燥无水，清洁无杂物，防水层接头必须重叠，搭接宽度不得少于10cm，上下两层接缝应错开1/3幅宽，并顺水流方向压盖，上下卷材不宜相互垂直铺贴，在转角处可部分交错铺贴，但应抹成平缓的弧形，穿过防水层的侧墙开口与防水层周围的空隙，均应铺贴牢固，并封闭严密。其他事项满足设计及规范要求。
管涵施工技术交底
施工技术交底
项目名称：兰州中通道施工总承包项目部 编号：三级-ZTD05分部-**工区 交底名称 ****管涵施工技术交底
交底时间
交底地点 编 制 工区长或管段技术员 分部总工
交 底 人
工区长或管段技术员
接 收 人
****施工班组 （详见签到表）
交底内容：
一、适用范围
根据设计图纸，本交底适用于本标段内*********涵洞施工。
二、施工方法 1.管涵施工工艺流程
施工准备
材料检验
测量放样
基础开挖
基底处理 涵背回填
基础施工
地基承载力检测
洞口施工
整管节拼装连接
成品检测、验收。
涵管施工技术交底.doc全文可读
涵管施工技术交底.doc全文可读【 1】[公司名称/部门名称]施工技术交底1. 项目概述1.1 项目名称：1.2 承建单位：1.3 项目地点：1.4 项目时间：2. 安全交底2.1 安全目标：2.2 安全要求：2.3 安全措施：2.3.1 施工人员安全培训2.3.2 安全防护装备2.3.3 施工现场安全管理3. 进度计划3.1 施工工期：3.2 施工：3.3 关键节点：3.4 工作安排：4. 工程细节交底4.1 建筑设计要求：4.2 结构设计要求：4.3 电气设计要求：4.4 暖通设计要求：4.5 给排水设计要求：4.6 装饰装修设计要求：5. 施工工艺交底5.1 基坑施工工艺：5.2 混凝土施工工艺： 5.3 钢结构施工工艺： 5.4 电气安装施工工艺：5.5 暖通安装施工工艺： 5.6 给排水安装施工工艺：5.7 装饰装修施工工艺：6. 质量控制交底6.1 质量目标：6.2 质量要求：6.3 质量控制措施：6.3.1 材料验收标准6.3.2 施工工艺要求6.3.3 质量检测设备7. 环保要求交底7.1 环境保护目标：7.2 环保要求：7.3 环保措施：8. 施工现场管理交底8.1 施工组织结构：8.2 施工现场卫生：8.3 施工现场秩序：附件：项目平面图、施工工艺图、设计文件等【法律名词及注释】1. 承建单位：根据国家相关法律规定，指负责承接工程的组织单位。
2. 安全培训：根据《劳动法》的要求，对参与施工的人员进行安全培训，提高其对工程施工安全的意识。
3. 工程细节：指工程项目的各项设计要求和技术要求的详细说明。
4. 施工工艺：指施工过程中使用的具体方法、步骤和技术措施。
5. 质量控制：对施工过程和成果进行检测、评估和纠正，确保工程质量符合相关标准和要求。
6. 环保要求：在施工过程中，对环境影响进行评估和控制，遵守相关的环境保护法律法规。
【 2】[公司名称/部门名称]施工技术交底1. 项目概述1.1 项目名称：1.2 承建单位：1.3 项目地点：1.4 项目时间：2. 施工目标2.1 施工目标描述： 2.2 施工指标：2.2.1 时间指标 2.2.2 成本指标2.2.3 质量指标3. 工程安全3.1 安全目标：3.2 安全措施：3.2.1 安全培训 3.2.2 安全预案3.2.3 安全检查4. 施工进度计划4.1 施工工期计划：4.2 施工分解：4.3 关键节点安排：4.4 施工资源调配：5. 工程细节交底5.1 建筑设计要求：5.2 结构设计要求：5.3 电气设计要求：5.4 暖通设计要求：5.5 给排水设计要求：5.6 装饰装修设计要求：6. 施工工艺交底6.1 基坑施工工艺：6.2 混凝土施工工艺： 6.3 钢结构施工工艺： 6.4 电气安装施工工艺： 6.5 暖通安装施工工艺：6.6 给排水安装施工工艺：6.7 装饰装修施工工艺：7. 质量控制交底7.1 质量目标：7.2 质量要求：7.3 质量控制措施：7.3.1 材料质量检测7.3.2 施工过程管控7.3.3 质量验收标准8. 环保要求交底8.1 环境保护目标：8.2 环保要求：8.3 环保措施：附件：项目平面图、工程图纸、设计文件等【法律名词及注释】1. 承建单位：根据相关法律法规，指负责承接工程项目的单位。
涵管施工专业技术交底
4.5.3 沉降缝的施工质量要求
沉降缝端面应整齐、方正,基础和涵身上下不得交错,应贯通，嵌塞物紧密填实。
４.6进出水口挡墙施工
4.6.１洞口墙、铺砌、截水墙均采用M7.5砂浆砌C３0片石。
４．6.2砌体的基本规定如下:
4．2.3 基坑开挖中，在坑底基础范围之外设置集水坑并沿坑底周围开挖排水沟，使水流入集水坑内,排出坑外。集水坑宜设在上游，尺寸视渗水的情况而定。
４.2．4 基坑坑壁以1:2.5放坡,当基坑深度大于5m时，基坑坑壁坡度可适当放缓或加设平台。
４.2．5 当基坑有地下水时,地下水位以上部分可以放坡开挖;地下水位一下部分，若土质坍塌或水位在基坑底以上较深时,应加固开挖。
２.1.1 涵管必须检查合格后方可安装。
２．１.２ 涵管与管座、垫层或地基紧密贴合，垫稳座实。
２.１．３ 接缝填料嵌填密实,接缝表面平整,无间断、裂缝、空鼓现象。
2.1．4 每节管底坡度均不得出现反坡。
2.1.5 管座沉降缝应与涵管接头平齐,无错位现象。
2.2 实测项目
表2 管座及涵管安装实测项目
项次
中部管节基础采用砂砾石夯填,端部管节采用Ｍ7.5砂浆砌C30片石。
4.４、管节安装
4．４．1 基础浆砌强度达到7０%，采用吊车吊装管节,人工配合的方式进行。
4.４.2 安装时从下游开始，使接头面向上游，每节涵ቤተ መጻሕፍቲ ባይዱ应紧贴于基座上,使管节受力均匀； 所有管节应按正确的轴线和图纸所示坡度敷设。敷设时应保证内壁齐平，管内清洁无赃物，无多余的砂浆及其它杂物。
±15
30＜L(或B)≤60
管涵施工技术交底
管涵施工技术交底
一、引言
管涵施工是现代道路和交通工程中常见的一种特殊结构施工方式，它在道路交通运输中有着重要的作用。
在进行管涵施工时，需要严格控制施工工艺和技术要求，确保施工质量和安全。
本文将对管涵施工技术进行详细的交底，以使施工人员对管涵施工有更全面的了解和掌握。
二、管涵施工概述
管涵施工是指通过在地下开挖通道，并在通道内安装预制的管涵结构，用以解决道路、排水沟和溪流等水体的交叉问题。
管涵施工的主要步骤包括勘察设计、施工准备、开挖施工、管涵安装和施工验收等。
三、施工准备
1. 质量检查和试验
在进行管涵施工之前，需要对施工材料进行质量检查，并进行相应的试验。
确保管涵结构及相关材料符合设计与施工规范要求。
2. 施工人员培训
施工前需对施工人员进行必要的培训，使其熟悉施工流程、操
作规范和安全措施，并提高其安全意识和技能。
3. 施工现场准备
施工现场需要进行清理，确保施工区域没有障碍物，确保施工
人员的安全。
四、开挖施工
1. 施工方案制定
根据设计要求和施工条件，制定开挖施工方案。
包括施工方法、开挖顺序、开挖深度和开挖坡度等，以确保施工的安全和有效进行。
2. 掘进施工
根据施工方案和现场情况，选择合适的掘进方法进行开挖施工。
常用的掘进方法有手工开挖、机械开挖和冲孔法开挖等。
3. 施工质量控制。
