基于神经网络的时间序列Lyapunov指数普的计算设计
毕业设计__基于神经网络的时间序列Lyapunov指数普的计算毕业设计论文
摘要 (II)Abstract (III)第一章绪论 (1)1.1 引言 (1)1.2 Lyapunov计算方法的定义 (2)第二章基于神经网络的Lyapunov指数谱的计算 (3)2.1 相空间重构 (3)2.2 Oseledec矩阵的确定 (3)2.3 QR分解 (5)2.4 小波神经网络 (7)2.5 基于RBF神经网络的Lyapunov指数谱计算方法 (10)2.6 Lyapunov指数实验计算代码 (11)2.6.1确定嵌入维数 (11)2.6.2确定延迟时间 (11)2.6.3计算Lyapunov指数普 (12)2.7 Lyapunov指数仿真实验结果 (14)2.7.1 实验一 (14)2.7.2 实验二 (16)小结 (18)总结 (19)参考文献 (20)致谢 (21)Lyapunov指数是衡量系统动力学特性的一个重要定量指标,它表征了系统在相空间中相邻轨道间收敛或发散的平均指数率。
对于系统是否存在动力学混沌, 可以从最大Lyapunov指数是否大于零非常直观的判断出来: 一个正的Lyapunov 指数,意味着在系统相空间中,无论初始两条轨线的间距多么小,其差别都会随着时间的演化而成指数率的增加以致达到无法预测,这就是混沌现象。
利用RBF 神经网络的非线性函数逼近能力, 由实验观察数据列计算系统的Lyapunov指数谱实例计算表明, 此种方法精度较高且计算量较小, 有重要的实际意义.关键词: Lyapunov 指数谱; 相空间重构; 人工神经网络AbstractLyapunov exponent is an important measure of system dynamics quantitative indicators, It is characterized by the average rate in the phase space between adjacent tracks convergence or divergence. For the existence of chaotic dynamics, can be very intuitive judgment from the largest Lyapunov exponent is greater than zero: a positive Lyapunov exponent, means that the system in phase space, regardless of the initial two-rail line spacing, however small, the difference will cannot predictAs time evolved exponential increase in the rate of so reached, which is chaos. Lyapunov exponents are one of a number of parameters that characterize the nature of a chaotic dynamical system. We calculate the Lyapunov exponents from an observed time series based on the ability thata RBF neural network can approximate nonlinear functions. The results show that this method needs less computing time and has higher precision, soit has practical significance.Keywords: Lyapunov exponents;Reconstruction of phase space;Artificial neural network第一章绪论1.1引言混沌系统的基本特点就是系统对初始值的极端敏感性，两个相差无几的初值所产生的轨迹，随着时间的推移按指数方式分离，Lyapunov指数[1]就是定量的描述这一现象的量。
常微分方程中的Lyapunov指数
常微分方程中的Lyapunov指数Lyapunov指数是一种用于研究动力系统稳定性的重要工具。
在常微分方程中，Lyapunov指数可以帮助我们判断一个系统的稳定性，从而可以更好地理解物理现象。
本文将从以下几个方面介绍Lyapunov指数。
一、什么是Lyapunov指数？Lyapunov指数是法国数学家Lyapunov在19世纪末首次引入的一个概念，用于描述动力系统在某一相空间内的稳定性。
Lyapunov指数是一个实数，通常用λ表示，其大小代表了系统的稳定程度。
当λ>0时，系统是不稳定的；当λ<0时，系统是稳定的；当λ=0时，系统处于稳态。
二、如何计算Lyapunov指数？计算Lyapunov指数的方法有很多种，其中最为常用的是Kaplan-Yorke公式。
这种方法需要进行线性化处理，将非线性动力系统转化为线性动力系统。
通常用牛顿迭代法求解微分方程，并对每个时间步长进行雅可比矩阵的计算，从而最终得到系统的Lyapunov指数。
三、Lyapunov指数在物理学中的应用Lyapunov指数在物理学中有着广泛的应用，尤其是在研究混沌现象中。
混沌是指系统发生不可预期的非周期性运动，常常出现在分子动力学、天体力学和流体力学中。
利用Lyapunov指数可以判断混沌现象的发生，从而更好地理解这些物理现象。
四、Lyapunov指数在控制系统中的应用除了在物理学中的应用外，Lyapunov指数还被广泛应用于控制系统中。
在控制系统中，通过计算Lyapunov指数可以判断系统是否稳定，并且可以设计出更好的控制策略。
此外，Lyapunov指数还可以用于描述系统的鲁棒性，即系统对干扰的抵抗能力。
五、Lyapunov指数的局限性尽管Lyapunov指数在控制系统和物理学中有着广泛的应用，但是它也存在一些局限性。
首先，计算Lyapunov指数常常非常复杂，需要耗费大量时间和计算资源。
其次，Lyapunov指数只能用于描述系统局部的稳定性，而不能用于描述全局的稳定性。
离散周期lyapunov方程和离散周期riccati方程的迭代算法
摘要作为线性时变系统的最简单形式，线性周期系统由于其广泛的应用，一直是学者们研究的热点。
线性周期系统，是一类系数矩阵带有周期性的线性系统，在各个领域中都有着广泛的应用。
为了研究离散周期系统的稳定性问题，离散周期Lyapunov方程的求解就显得至关重要。
同样，在进行离散周期系统的线性二次最优状态反馈控制器的设计时，需要用到离散周期Riccati方程的解。
基于这样的研究背景，本文针对离散周期系统下的Lyapunov方程和Riccati方程，给出了其求解的迭代算法。
针对离散周期Lyapunov方程，推导出了相应的迭代算法，分别对零初始条件和任意初始条件的情况给出了严谨的收敛性证明，并通过数值仿真验证了算法的有效性。
并且将最新估计信息的思想引入了迭代算法，得到了新的基于最新估计信息的迭代算法，同样对给出了算法在零初始条件下和非零初始条件下，迭代算法的严谨的收敛性证明，利用数值仿真例子证明了算法是有效并且收敛的。
并且通过对两种算法的数值仿真对比发现，基于最新估计信息的迭代算法的收敛速度要快于原始的迭代算法，从而验证了加入最新估计信息的迭代算法的优越性。
针对推导出的离散周期Riccati方程的迭代算法，给出了其在零初始条件下的收敛性证明，并通过数值仿真验证了算法的有效性，同样，为了改进算法，加入了最新估计信息，得到了新的基于最新估计信息的迭代算法。
同样对该算法的收敛性进行了严谨的证明与数值仿真验证，说明了该算法是有效可用的。
针对两种方程的迭代算法，为了研究最新估计信息对迭代算法的影响程度，引入了加权的思想，得到了带权重因子的新的迭代算法，并进行了收敛性证明。
通过数值仿真，给出了不同权重因子下的收敛性曲线，通过对比可以看出当全部使用最新估计信息时，算法的收敛速度最快，由此可见，加入最新估计信息能有效提高迭代算法的收敛速度。
关键词：离散周期系统；Lyapunov方程；Riccati方程；迭代算法AbstractAs the simplest form of time-varying linear systems, periodic linear systems have been attracting much attention during the past several decades. This is partially because this type of systems has very wide application. To investigate the stabilization problem of the periodic linear systems, it is important to achieve the solution of the periodic Lyapunov matrix equation. Similarly, the design of linear quadratic optimal state feedback controller based on the robust control is related to the stabilizing positive definite solution of Riccati equation. Based on this research background, we propose iterative algorithms for solving discrete-time periodic Lyapunov matrix equation and discrete-time periodic Riccati matrix equation.Iterative algorithms for discrete periodic Lyapunov equations are derived, respectively to the zero initial conditions and arbitrary initial conditions. And the proof of convergence is given. The effectiveness of the algorithm is verified by numerical simulation. And the latest information estimation theory is into the iterative algorithm, the proof of the convergence is also given. The validity of the algorithm is verified by numerical simulations. Finally, the simulation analysis of the two algorithms find that the convergence rate of the iterative algorithm based on the estimation of the latest information is faster than the original algorithm. It proves the superiority of the iterative algorithm adding the latest information of the estimation.Iterative algorithm for discrete periodic Riccati equations is derived, given the zero initial condition of convergence, and the effectiveness of the algorithm is verified through numerical simulation. In order to improve the algorithm with the latest estimate information, a new iterative algorithm based on the information of the latest estimation is given. The convergence of the new algorithm is proved and the validity of the algorithm is verified by numerical simulation. Through numerical simulation, the convergence curves of different weighting factors are given. It found that using the latest estimate information, the convergence speed is the fastest. Therefore, adding the latest estimation information can effectively improve the convergence speed of iterative algorithm.Key words：discrete-time linear periodic system，periodic Lyapunov equations，periodic Riccati equations，iterative algorithms目录摘要 (I)ABSTRACT ..................................................................................................................... I I 第1章绪论 . (1)1.1课题的来源及研究的背景意义 (1)1.2国内外在该方向上的研究现状及分析 (2)1.3本文的主要研究内容 (6)第2章离散周期系统Lyapunov方程快速迭代算法 (8)2.1相关的概念与性质 (8)2.2原始迭代算法 (9)2.2.1显式迭代算法 (9)2.2.2数值仿真 (12)2.3基于最新估计信息的迭代算法 (16)2.3.1显示迭代算法 (16)2.3.2数值仿真 (19)2.4本章小结 (24)第3章离散周期Riccati方程的迭代算法 (25)3.1相关的概念与性质 (25)3.2问题的描述 (25)3.3原始迭代算法 (25)3.3.1显示迭代算法 (26)3.3.2数值仿真 (28)3.4基于最新估计信息的迭代算法 (29)3.4.1显示迭代算法 (30)3.4.2数值仿真 (32)3.5本章小结 (34)第4章离散周期Riccati方程的加权最新估计迭代算法 (35)4.1 带加权因子的快速迭代算法 (35)4.2数值仿真 (37)4.3本章小结 (39)结论 (40)参考文献 (41) (45)致谢 (46)第1章绪论1.1课题的来源及研究的背景意义随着对控制系统的研究越来越深入，人们发现，许多生活中的系统是线性周期系统。
计算lyapunov指数,利用wolf方法[技巧]

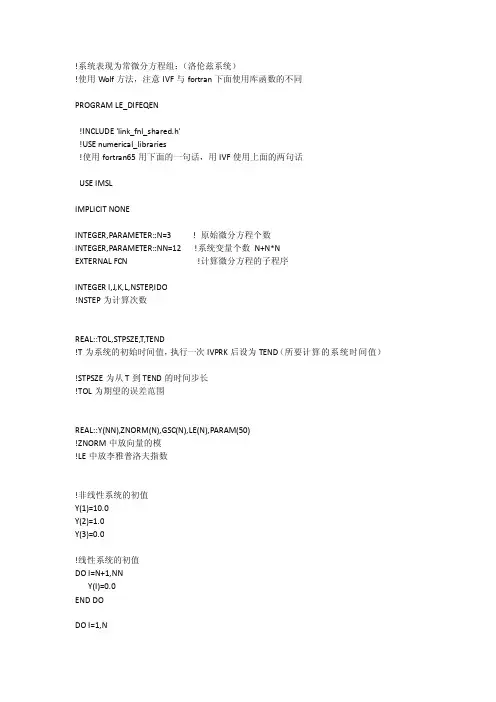

![计算lyapunov指数,利用wolf方法[技巧]](https://img.taocdn.com/s3/m/97e9f7380166f5335a8102d276a20029bd646319.png)
