沉降、变形观测方案
沉降观测检测方案
3.基坑周边环境变形观测：采用全站仪或激光测距仪进行监测。
4.地下水位变化观测：采用水位计进行实时监测。
六、观测点布置
1.沉降观测点：沿建筑物四周及主要承重部位均匀布置，每侧不少于3个点，共计不少于12个观测点。
2.倾斜观测点：建筑物四角及主要受力部位均匀布置，每侧不少于2个点，共计不少于8个观测点。
3.基坑支护结构变形观测点：根据支护结构形式及设计要求进行布置。
4.地下水位观测点：在基坑周围均匀布置，数量根据基坑大小及设计要求确定。
七、观测周期及频率
1.沉降观测：施工期间，每完成一个施工阶段进行一次观测；工程完工后，每季度进行一次观测。
2.倾斜观测：施工期间，每完成一个施工阶段进行一次观测；工程完工后，每年进行一次观测。
1.掌握建筑物及地基在施工过程中的沉降变化情况，及时发现异常情况，防止工程质量事故的发生。
2.分析沉降原因，为调整施工方案和采取相应措施提供依据。
3.为建筑物后期使用和维护提供基础数据。
三、观测依据
1.《建筑基坑工程监测技术规范》（GB50497-2009）
2.《建筑变形测量规范》（JGJ8-2016）
2.全站仪测量法：采用全站仪进行建筑物及周围环境的倾斜观测。
3.基坑支护结构变形观测：采用全站仪或激光测距仪进行观测。
4.地下水位观测：采用水位计进行观测。
六、观测点布置
1.沉降观测点：沿建筑物四周及中间均匀布置，每边不少于3个，共计不少于12个观测点。
2.倾斜观测点：在建筑物四角及中间均匀布置，每边不少于2个，共计不少于观测过程中发现的问题及采取的措施进行总结，形成观测总结报告。
本沉降观测检测方案旨在确保工程质量和建筑物使用安全，观测过程中如遇特殊情况，可根据实际情况调整观测方案。在观测过程中，严格遵守国家法律法规，确保观测工作的合法合规。

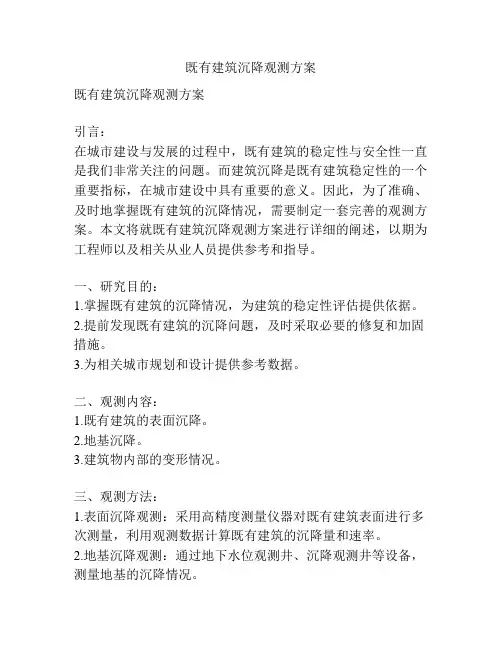

既有建筑沉降观测方案
既有建筑沉降观测方案既有建筑沉降观测方案引言：在城市建设与发展的过程中，既有建筑的稳定性与安全性一直是我们非常关注的问题。
而建筑沉降是既有建筑稳定性的一个重要指标，在城市建设中具有重要的意义。
因此，为了准确、及时地掌握既有建筑的沉降情况，需要制定一套完善的观测方案。
本文将就既有建筑沉降观测方案进行详细的阐述，以期为工程师以及相关从业人员提供参考和指导。
一、研究目的：1.掌握既有建筑的沉降情况，为建筑的稳定性评估提供依据。
2.提前发现既有建筑的沉降问题，及时采取必要的修复和加固措施。
3.为相关城市规划和设计提供参考数据。
二、观测内容：1.既有建筑的表面沉降。
2.地基沉降。
3.建筑物内部的变形情况。
三、观测方法：1.表面沉降观测：采用高精度测量仪器对既有建筑表面进行多次测量，利用观测数据计算既有建筑的沉降量和速率。
2.地基沉降观测：通过地下水位观测井、沉降观测井等设备，测量地基的沉降情况。
3.建筑物内部变形观测：通过安装应变计和位移计等仪器，监测建筑物内部的变形情况。
四、观测频率：1.表面沉降观测：建议每个季度进行一次观测，并根据观测结果判定是否增加观测次数。
2.地基沉降观测：建议每月进行一次观测，以及在重大工程施工期间增加观测频率。
3.建筑物内部变形观测：视建筑物的重要程度和使用情况而定，一般建议每季度或每年进行一次观测。
五、数据处理与分析：1.表面沉降观测数据处理：采用专业软件对观测数据进行处理，得到沉降量和速率图表，并进行趋势分析，以判断是否存在异常沉降情况。
2.地基沉降观测数据处理：将观测数据与建筑结构分析结果进行对比，计算沉降量和速率，提供给工程师进行稳定性评估。
3.建筑物内部变形观测数据处理：根据观测数据计算出变形量和速率，并与设计值进行对比，判断变形是否符合设计要求。
六、报告撰写与汇总：1.观测数据和分析结果汇总：对观测数据进行整理，绘制沉降分布图和沉降速率图，编写观测报告。
2.报告撰写与汇总：编写观测报告，包括观测目的、方法、频率、数据处理与分析、结论等内容，并将观测报告交给相关利益相关方。
已有建筑物沉降观测方案
已有建筑物沉降观测方案建筑物沉降观测方案一、研究背景建筑物沉降是指建筑物在使用过程中或施工完成后由于地基变形或松弛引起的下沉现象。
沉降问题对建筑物的安全性和使用寿命有着重要影响，因此建筑物沉降观测必不可少。
本方案旨在提出一种科学可行的建筑物沉降观测方案，以监测建筑物的沉降情况，及时采取相应措施，确保建筑物的使用安全。
二、观测目标本观测方案的目标是监测建筑物的沉降情况，包括建筑物整体的沉降情况和各个局部区域的沉降情况，以提供科学依据和参考数据，为建筑物的维护、修复和加固提供支持。
三、观测方法1. 使用水平测量仪：选择合适的水平测量仪器，如全站仪或高精度位移传感器等，将其安装在建筑物的关键位置，进行连续的水平位移测量。
2. 使用竖向测量仪：选择合适的竖向测量仪器，如测斜仪或水准仪等，将其安装在建筑物的不同层面，进行连续的竖向位移测量。
3. 安装地基沉降监测设备：在建筑物的地基上布设一定数量的地基沉降监测设备，如沉降点、沉降管等，定期测量地基的沉降情况。
4. 建立沉降观测点：在建筑物周围设置一定数量的沉降观测点，将水平测量仪和竖向测量仪等设备统一安装在这些点上，定期进行观测，以获得更全面的建筑物沉降数据。
四、观测频率与时间1. 设定观测频率：根据建筑物的类型、规模和重要性等因素，确定观测频率，如每周、每月或每季度进行观测。
2. 观测时间：观测时间应覆盖建筑物的使用寿命，对于新建的建筑物，观测应始于施工完成后；对于已存在的建筑物，观测应从启动阶段开始进行，并持续到使用寿命结束。
五、数据处理与分析1. 数据采集：对于连续的观测数据，采集频率应根据观测设备的规格和要求进行设置，确保数据的准确性和完整性。
2. 数据处理：对采集到的数据进行校正和补偿，消除或减小误差，得到可靠的沉降数据。
3. 数据分析：对观测数据进行统计和分析，评估建筑物的沉降情况，确定是否存在异常沉降，并及时采取相应的措施。
六、结果应用1. 建筑物维护：根据观测结果，定期评估建筑物的沉降情况，制定合理的维护计划，及时修复和加固建筑物。
建筑变形沉降观测方案
建筑变形沉降观测方案建筑变形沉降观测方案一、背景和目的：随着城市建设的发展和建筑物的不断增多，建筑物的变形和沉降问题也日益引起人们的关注。
建筑物的变形和沉降是由于建筑物自身的荷载、地基条件、施工工艺等因素引起的。
通过对建筑物的变形和沉降进行观测，可以及时掌握建筑物的安全状况，保障人员和财产的安全，同时为后续的建筑维护和修复提供有力的依据。
二、观测内容：本次变形沉降观测将主要关注以下几个方面：1. 建筑物的竖向沉降：通过测量建筑物的高程，掌握建筑物竖向的沉降情况。
2. 建筑物的水平变形：通过测量建筑物的平面形状和各部位之间的相对位置变化，掌握建筑物的水平变形情况。
3. 地基的垂直位移：通过测量地基的垂直位移，了解地基的变形情况以及对建筑物造成的影响。
4. 地基承载力的变化：通过监测地基的变形情况，推测地基承载力的变化，为建筑物的使用和维护提供参考。
三、观测方法和仪器：为了保证观测数据的准确性和可靠性，本次变形沉降观测将采用以下方法和仪器：1. 建筑物竖向沉降观测：采用水准仪进行高程测量，将建筑物各个基准点的高程测量数据与其之前的测量数据进行对比，得出建筑物的竖向沉降；2. 建筑物水平变形观测：采用全站仪进行建筑物各部位的平面测量，将测量结果与之前的测量数据进行对比，得出建筑物的水平变形情况；3. 地基垂直位移观测：采用超声波测距仪进行地基的垂直位移测量，将测量结果与之前的测量数据进行对比，得出地基的变形情况；4. 地基承载力变化观测：通过地基承载力试验仪进行地基的承载力测量，利用测量数据分析地基承载力的变化情况。
四、观测频次和时间：为了及时掌握建筑物的变形和沉降情况，本次观测将按照以下频次和时间进行：1. 建筑物竖向沉降观测：每月进行一次观测，观测时间为一个小时；2. 建筑物水平变形观测：每三个月进行一次观测，观测时间为两小时；3. 地基垂直位移观测：每半年进行一次观测，观测时间为三小时；4. 地基承载力变化观测：每年进行一次观测，观测时间为四小时。
建筑沉降变形观测方案技术设计书三篇
建筑沉降变形观测方案技术设计书三篇篇一：建筑沉降变形观测方案技术设计书一、工程概况：***大学***校区教三楼位于校道南侧，东临山丘，南临图书馆，西临教四楼，北面三栋广场，钢筋混凝土结构，地面高六层；场地地形较平坦，地基为粘性土地基。
由**建筑综合设计研究院设计，**公司第三分公司施工，*****公司监理，工程竣工日期为二0XX 年六月。
二、编制依据1、《建筑变形测量规程》（JGJ/T8-20XX ）2、《工程测量规范》（GB 50026--20XX ）3、《国家一、二等水准测量规范》（GB12987-91）4、****大学***校区教三栋1：500平面图5、教三楼结构情况及周边环境实况三、沉降观测方案（一）沉降观测精度、时间、次数：（1）、观测精度本次采用二级观测精度。
沉降基准网观测采用一级水准测量，往返高差较差或高差闭合差应n 3.0±≤mm ，(n 为测站数)，最大不超过n 5.0±≤mm ，沉降观测往返高差较差或高差闭合差应n 0.1±≤mm ，(n 为测站数)，最大不超过n 5.1≤mm 。
观测点测站高差中误差：≤0.5mm ；观测的视线长度：≤50m；前后视视距差：≤1.0m；视距累积差≤3.0m；观测成果在限差内按观测距离或测站数分配闭合差计算高程。
观测时一定要爱护观测标志，尺子放在观测点上应用力轻，立尺一定要直，每次把尺子立在观测标志之前，都要把观测标志点和尺子擦干净，以防止观测标或尺底粘泥土而影响观测精度。
（2）观测时间、次数观测周期每月一次，每期观测时间三个小时，总共进行6期观测。
首次观测时间为20XX年12月7日。
首次观测时，应观测多次取其平均值，以提高初始值的可靠性。
（二）基准点和工作点的布设1、观测点的设置：按照设计院的要求，并根据沉降观测的有关规定，布置沉降观测点依据以下原则布设：（1）参照设计图纸；（2）建筑物的各拐角极大转角处；（3）高低层建筑物、纵横墙的交接处两侧；（4）建筑物沉降缝两侧、基础埋深相差悬殊处。
路基、桥梁沉降观测方案
桥梁和路基变形观测实施方案一、沉降观测网沉降观测网可采用全线统一的二等水准网，精度按二等水准测量精度控制，高程采用施工高程控制网系统。
沉降测量点分为基准点、工作基点和沉降观测点。
以设计院交桩并经过复测合格的CPI、CPII二等水准点作为基准点。
基准点应选设在变形影响范围以外便于长期保存的稳定位置。
使用时应做稳定性检查与检验，并应以稳定或相对稳定的点位作为测定变形的参考点。
1、工作基点应设在比较稳定的位置。
对观测条件较好或观测项目较少的工程，可不设立工作基点，在基准点上直接测量沉降观测点。
2、沉降观测点应设在能反映沉降特征的变形体上。
二、沉降观测1．每次观测前，对所使用的仪器和设备进行检验校正，并保留检验记录。
2．每次沉降观测时，宜符合下列规定：（1）采用相同的图形或观测路线和观测方法；（2）使用同一仪器和设备；（3）固定观测人员（4）在基本相同的环境和观测条件下工作。
三、沉降变形监测测量工作基本要求1.水准基点使用时应作稳定性检验，并以稳定或相对稳定的点作为沉降变形的参考点，并应有一定数量稳固可靠的点以资校核。
2．每次观测前，对所使用的仪器和设备应进行检验校正，并保留检验记录。
3．每次沉降变形观测时应符合：（1）严格按水准测量规范的要求施测。
首次观测每个往返测均进行两次读数。
（2）参与观测的人员必须经过培训才能上岗，并固定观测人员。
（3）为了将观测中的系统误差减到最小，达到提高精度的目的，各次观测应使用同一台仪器和设备，前后视观测最好用同一水平尺，必须按照固定的观测路线和观测方法进行，观测路线必须形成附合或闭合路线，使用固定的工作基点对应沉降变形观测点进行观测。
（4）观测时要避免阳光直射，且在基本相同的环境和观测条件下工作。
（5）成像清晰、稳定时再读数。
（6）随时观测，随时检核计算，观测时要一次完成，中途不中断。
（7）对工作基点的稳定性要定期检核，在雨季前后要联测，检查水准点的标高是否有变动。
（8）数据计算方法和计算用工作基点一致。
边坡沉降观测实施方案
边坡沉降观测实施方案边坡沉降观测是为了及时发现边坡的变形情况，预防边坡沉降对周围环境和建筑物的影响，保障人民生命财产安全。
为了有效地进行边坡沉降观测，需要制定详细的实施方案，以确保观测工作的准确性和可靠性。
一、观测目的。
边坡沉降观测的目的是监测边坡的变形情况，包括沉降、裂缝、位移等，及时发现边坡变形的趋势，预警可能出现的安全隐患，为相关部门提供科学依据，制定合理的防治措施。
二、观测内容。
1. 沉降观测，通过设置沉降点，利用水准仪、测斜仪等仪器进行定期观测，记录边坡的沉降情况。
2. 裂缝观测，对边坡表面的裂缝进行定期观测，记录裂缝的长度、宽度、走向等参数。
3. 位移观测，设置位移监测点，利用位移传感器等仪器进行连续监测，记录边坡的位移情况。
三、观测方法。
1. 测量仪器的选择，根据实际情况选择合适的水准仪、测斜仪、位移传感器等观测仪器，确保观测数据的准确性和稳定性。
2. 观测点的设置，根据边坡的具体情况，在边坡上设置沉降点、裂缝观测点、位移监测点，保证观测点的分布均匀、覆盖全面。
3. 观测频次，根据边坡的稳定性情况，制定观测频次，一般情况下，沉降观测每月进行一次，裂缝和位移观测每季度进行一次。
四、观测数据处理。
1. 观测数据的录入，对观测到的数据进行及时录入，确保数据的完整性和准确性。
2. 数据分析与评估，对观测数据进行分析，评估边坡的变形情况，判断是否存在安全隐患，及时向相关部门报告观测结果。
五、观测报告。
1. 定期报告，根据观测情况，编制定期观测报告，向相关部门汇报边坡的变形情况和趋势，提出合理的建议和预警措施。
2. 突发事件报告，在发现边坡出现突发变形情况时，应立即向相关部门报告，提出紧急处理方案。
六、观测责任。
1. 观测人员，应具备相关的岗位资质和专业技能，严格按照观测方案进行观测工作。
2. 观测单位，负责组织实施边坡沉降观测工作，保证观测数据的真实性和可靠性。
七、观测记录保存。
观测记录和报告应保存至少5年，以备查证和分析。
沉降观测方案
沉降观测方案沉降观测方案一、引言沉降是指地面或建筑物由于地下开挖、基础施工等原因而发生的下沉现象。
沉降观测是工程监测中的重要环节，能够帮助工程师了解地下开挖对周围土壤和建筑物的影响，并采取相应的措施以确保工程的安全性和稳定性。
本方案旨在制定一套沉降观测方案，以确保观测数据的准确性和可靠性。
二、观测目标1. 监测地面沉降的变化情况；2. 监测建筑物的沉降情况；3. 分析沉降引起的工程结构变形和破坏程度；4. 提供相关数据供工程监理部门和设计单位参考。
三、观测内容1. 地面沉降观测地面沉降观测是通过在观测点上安装沉降标志物，并定期测量标志物的变化来监测地面沉降情况。
观测点的选择应覆盖工程施工的区域，同时考虑周围建筑物等因素。
观测周期为每月一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
2. 建筑物沉降观测建筑物沉降观测是通过在建筑物主体结构上安装沉降标志物，并定期测量标志物的变化来监测建筑物的沉降情况。
观测点的选择应覆盖建筑物主体结构，以及与施工相关的区域。
观测周期为每周一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
3. 工程结构变形观测工程结构变形观测是通过在关键部位安装变形测量仪器，测量和记录变形数据，以判断沉降所引起的工程结构变形情况。
观测点的选择应根据工程结构的特点和施工方法来确定。
观测周期为每周一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
四、安全措施1. 在进行地面沉降观测时，要确保相关人员的安全。
观测点周围应设置警示标志，并确保观测点不会对交通和行人造成危险。
2. 在进行建筑物沉降观测时，要确保观测点的安全。
观测点周围应设置警示标志，并采取防护措施，以防观测点的标志物受到破坏。
3. 在进行工程结构变形观测时，要确保测量仪器的安全。
观测点周围应设置警示标志，并采取防护措施，以防测量仪器受到破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑沉降变形观测方案
一、监测意义
基坑与环境的安全与稳定，集中体现在土体的变位，边坡水平位移和沉降。
随着土方开挖深度的增加，大面积降水的影响，以及静压桩施工引起土体位移，边坡周围土体会产生一些变化，如应力重新分布、渗排水后土固结等引起土体变位，动态跟踪变位监测，已成为基坑施工工程的一项重要内容，是避免事故发生的重要保障。
二、监测目的
根据观测数据，及时调整开挖深度及位置，必要时采取补救措施，一方面保护临近建筑物及地下管线不因土体地面过大位移和沉降而
遭破坏，一方面对基坑边坡土体变形位移实施动态跟踪，使其一直处于受控范围之内，以保证基坑边坡安全，顺利进行工程施工。
三、监测项目
周围建筑物沉降、基坑变形位移，地下水位升降等。
四、监测点的布置
4.1、控制点的布置
控制点包括基准点、工程基点及联系点、检核和定向点等工作点，在选设和使用上应符合下列要求。
A基准点应选设在变形影响范围以外便于长期保存的稳定位置。
使用时，应作稳定性检查，并以稳定或相对稳定的点作为测定变形的参考点，基准点应不少于3个。
B工作基点应选设在靠近观测目标且便于连测观测点的稳定或相对稳定位置。
2.2.2、观测点的布设
A建筑物上的观测点，应选设在建筑物四角，转角处及沿墙每10-15m处。
B水位观测点，为观测井内水位。
C具体观测点的位置见附图
2.3观测方法及观测要求
2.3.1、沉降观测：采用DS3水准仪，按四等水准测量的方法进行观测。
精度要求：观测点测站高差中误差≤1.0mm。
2.3.2、每次观测时，应符合下列要求：
A采用相同的观测线路和观测方法。
B使用同一仪器和设备。
C固定观测人员。
D在基本相同的环境和条件下工作。
2.4观测周期
2.4.1井点降水前，首先对观测点进行一次全面普查，在降水与开挖过程中，每天观测一次，变化较大或突变时，应加大观测次数。
2.4.2当地下室砼浇筑完成或沉降变形较小后，观测周期可以作
调整或加大间隔时间进行观测，一般可以5-7天进行观测一次。
2.4.3具体的操作时间根据现场确定。
2.5信息化动态跟踪
2.5.1每日汇总各监测点变化情况，并绘制成表格，每周对各点变化进行比较分析，分析产生变化的原因，随时掌握和控制工程进展情况，及时采取切实可行的应急措施。
2.5.2当发生较大的变形时，应立即汇报领导进行确定处理方。
