实验五 D触发器 功能测试及其应用

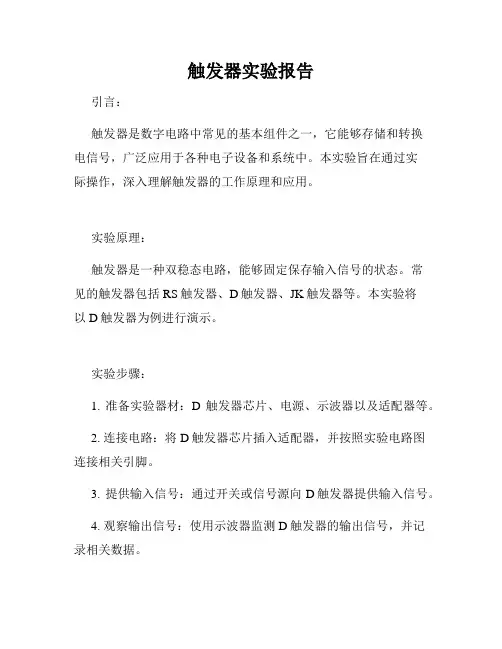

触发器实验报告
触发器实验报告引言：触发器是数字电路中常见的基本组件之一，它能够存储和转换电信号，广泛应用于各种电子设备和系统中。
本实验旨在通过实际操作，深入理解触发器的工作原理和应用。
实验原理：触发器是一种双稳态电路，能够固定保存输入信号的状态。
常见的触发器包括RS触发器、D触发器、JK触发器等。
本实验将以D触发器为例进行演示。
实验步骤：1. 准备实验器材：D触发器芯片、电源、示波器以及适配器等。
2. 连接电路：将D触发器芯片插入适配器，并按照实验电路图连接相关引脚。
3. 提供输入信号：通过开关或信号源向D触发器提供输入信号。
4. 观察输出信号：使用示波器监测D触发器的输出信号，并记录相关数据。
5. 测量实验数据：改变输入信号的频率和幅值，测量触发器的输出变化，并记录数据。
6. 分析实验结果：根据观察到的数据，分析D触发器的工作原理和特性。
实验结果与分析：通过实验观察和实际数据记录，我们可以得出以下结论：1. D触发器具有边沿触发和电平触发两种模式。
在边沿触发模式下，触发器仅在输入信号上升沿（或下降沿）时才进行状态转换；而在电平触发模式下，输入信号处于高电平（或低电平）时触发器状态保持不变。
2. D触发器的输出状态受到输入信号和时钟信号的控制。
输入信号为逻辑高电平时，若时钟信号为上升沿触发，则输出信号将与上一时钟周期的输入信号一致；若时钟信号为下降沿触发，则输出信号将与上一时钟周期的输入信号相反。
3. 改变输入信号的频率和幅值，我们发现触发器的输出信号频率和幅值也发生了相应的变化。
当输入信号频率较低时，触发器能够稳定存储和输出输入信号；而当输入信号频率较高时，触发器可能无法及时反应输入信号的状态变化，导致输出信号不准确。
实验应用：触发器作为数字电路中的重要组件，在现代电子技术中有着广泛的应用：1. 存储器芯片中广泛使用的触发器技术，使得计算机能够对数据进行有效地存储和读取。
2. 触发器在时序电路中的应用，能够实现时钟同步、状态变化检测等功能。
数字电路实验报告 实验5
实验五移存器功能测试及应用一、实验目的1、熟悉移位寄存器（移存器）的电路结构和工作原理。
2、掌握D触发器74HC(LS)74及集成移位寄存器74HC(LS)194的逻辑功能和使用方法。
二、实验设备和器件1、数字逻辑电路实验板1块2、74HC(LS)74（双D触发器）2片3、74HC(LS)194（4位双向通用移位寄存器）2片三、实验原理移位寄存器是具有移位功能的寄存器，其中所存的代码能够在移位脉冲的作用下依次左移或右移。
既能左移又能右移的称为双向移位寄存器，只需要改变左、右移的控制信号便可实现双向移位要求。
移位寄存器存取信息的方式分为：串入串出、串入并出、并入串出、并入并出四种形式。
实验用器件管脚介绍：1、74HC(LS)74（双D触发器）管脚如下图所示。
2、74HC(LS)194（4位双向通用移位寄存器）管脚如下图所示。
四、实验内容与步骤1、利用两块74HC(LS)74（四个D触发器）构成一个单向的移位寄存器（基本命题）参照用两块74HC(LS)74（四个D触发器）构成一个单向移位寄存器的实验电路图连接电路，Q输出依次接LED指示灯，加电后在移位输入端加入不同信号观察LED指示灯变化。
1.1电路图1.2实验结果LED灯依次变亮，每次间隔一个CP。
2、测试74HC(LS)194的功能（基本命题）例如，Q输出依次接LED指示灯，改变S1、S0的值配合其它输入观察LED的变化。
2.1电路图2.2实验结果：置数：LED显示状态与置数端相同。
左移：LED从下往上（QD到QA）依次变亮，每次间隔一个CP右移：LED从上往下（QA到QD）依次变亮，每次间隔一个CP3、用两片74HC(LS)194做出模16的扭环计数器（扩展命题）将两片的Q输出依次都接到LED指示灯上，加电并加CP观察LED的变化。
现象一般为八盏灯先依次变暗再依次变亮如此循环。
3.1电路图3.2计数器拓展当进行M=2n 偶数计数时，可采用扭环型，D1=Q n ̅̅̅̅，将Q n 和高电平与非后反馈至第一片的输入端。
实验五集成触发器
Qn=1 说明
且每次测试时都要将
0→1
触发器异步清零或置1。
0 0 1→0
按照右表测试并记录结果。
（c）将J、K触发器
0
接成 T’触发器。
CP接1kHz连续脉冲；
1
通过示波器双踪观察
CP和Q的波形，
1
画图并分析结果。
0→1
1 1→0
0 0→1
1→0
1
0→1
1→0
实验五 触发器
4. 实验内容及要求
（2）测试双D触发器74LS74的逻辑功能。
Q
Q
1J C1 1K J CP K SD
74LSll2双JK触发器引脚排列及逻辑符号
实验五 触发器
实验五 触发器
（3）D触发器
可用作数字信号的寄存、移位寄存、分频和波形发生等。
Q n+1 = D
14 13 12 11 10 9 8
Vcc 2RD 2D CP SD 2Q 2Q
74LS74
Q
Q
C1 1D
（5）单脉冲发生器实验 （选做） 用74LS74双D型触发器，设计一个单发脉冲发生器的实验线路。要
求将频率为１Hz的信号脉冲和手控触发脉冲分别作为两个触发器的CP 脉冲输入。只要手控脉冲送出一个脉冲，该脉冲与手控触发脉冲的时 间长短无关。
实验五 触发器
试问：能实现单发脉冲输出的原理是什么?画出电路的输出时序波形图. 下图是用双JK触发器组成的单发脉冲发生器，以供设计时参考。
实验五 触发器
3. 实验原理 （1）基本RS触发器
Q & R
Q &
S
实验五 触发器
（2）JK触发器
常用作缓冲存储器、移位寄存器和计数器。 Qn+1 = JQn + KQn
触发器实验报告
触发器实验报告一、实验目的本次实验的主要目的是深入了解和掌握触发器的工作原理、功能特点以及其在数字电路中的应用。
通过实际操作和观察，提高对触发器逻辑功能的理解和运用能力，为进一步学习数字电路的相关知识打下坚实的基础。
二、实验设备与器材1、数字电路实验箱2、双踪示波器3、集成电路芯片：74LS74（D 触发器）、74LS112（JK 触发器）4、若干导线三、实验原理（一）D 触发器D 触发器是一种在时钟脉冲上升沿或下降沿触发的触发器，其逻辑功能为：当 D 端输入为 1 时，在时钟脉冲的作用下，输出 Q 变为 1；当 D 端输入为 0 时，在时钟脉冲的作用下，输出 Q 变为 0。
其逻辑表达式为：Q(n+1) ＝ D。
（二）JK 触发器JK 触发器也是一种在时钟脉冲上升沿或下降沿触发的触发器，具有置 0、置 1、保持和翻转四种功能。
当 J=1、K=0 时，在时钟脉冲作用下，输出 Q 置 1；当 J=0、K=1 时，在时钟脉冲作用下，输出 Q 置 0；当 J=K=0 时，输出保持不变；当 J=K=1 时，输出翻转。
其逻辑表达式为：Q(n+1) ＝ JQ' ＋ K'Q。
四、实验内容与步骤（一）D 触发器实验1、按照实验电路图，在数字电路实验箱上正确连接 74LS74 芯片和其他相关元件。
2、将 D 端分别接高电平（1）和低电平（0），用示波器观察时钟脉冲和输出 Q 的波形，记录实验结果。
3、改变时钟脉冲的频率，观察输出 Q 的变化，分析时钟频率对触发器工作的影响。
（二）JK 触发器实验1、依照实验电路图，在实验箱上连接 74LS112 芯片及相关元件。
2、分别设置 J、K 的不同输入组合，如 J=0、K=0；J=1、K=0；J=0、K=1；J=1、K=1，用示波器观察时钟脉冲和输出 Q 的波形，并做好记录。
3、调整时钟脉冲的占空比，观察输出 Q 的变化，探讨占空比对触发器工作的影响。
五、实验数据与结果分析（一）D 触发器1、当 D 端接高电平时，在时钟脉冲上升沿，输出 Q 变为高电平；当 D 端接低电平时，在时钟脉冲上升沿，输出 Q 变为低电平。
数字电子技术实验五触发器及其应用（学生实验报告）
数字电⼦技术实验五触发器及其应⽤（学⽣实验报告）实验三触发器及其应⽤1．实验⽬的(1) 掌握基本RS、JK、D和T触发器的逻辑功能(2) 掌握集成触发器的逻辑功能及使⽤⽅法(3) 熟悉触发器之间相互转换的⽅法2．实验设备与器件(1) ＋5V直流电源(2) 双踪⽰波器(3) 连续脉冲源(4) 单次脉冲源(5) 逻辑电平开关(6) 逻辑电平显⽰器(7) 74LS112（或CC4027）；74LS00（或CC4011）；74LS74（或CC4013）3．实验原理触发器具有 2 个稳定状态，⽤以表⽰逻辑状态“1”和“0”，在⼀定的外界信号作⽤下，可以从⼀个稳定状态翻转到另⼀个稳定状态，它是⼀个具有记忆功能的⼆进制信息存贮器件，是构成各种时序电路的最基本逻辑单元。
(1) 基本RS触发器图4-5-1为由两个与⾮门交叉耦合构成的基本RS触发器，它是⽆时钟控制低电平直接触发的触发器。
基本RS触发器具有置0 、置1 和保持三种功能。
通常称S为置“1”端，因为S＝0（R＝1）时触发器被置“1”；R为置“0”端，因为R＝0（S＝1）时触发器被置“0”，当S=R=1时状态保持；S＝R＝0时，触发器状态不定，应避免此种情况发⽣，表4-5-1为基本RS触发器的功能表。
基本RS触发器。
也可以⽤两个“或⾮门”组成，此时为⾼电平电平触发有效。
图4-5-1 基本RS触发器(2) JK触发器在输⼊信号为双端的情况下，JK触发器是功能完善、使⽤灵活和通⽤性较强的⼀种触发器。
本实验采⽤74LS112双JK触发器，是下降边沿触发的边沿触发器。
引脚功能及逻辑符号如图4-5-2所⽰。
JK触发器的状态⽅程为Q n+1＝J Q n＋K Q nJ和K是数据输⼊端，是触发器状态更新的依据，若J、K有两个或两个以上输⼊端时，组成“与”的关系。
Q与Q为两个互补输出端。
通常把 Q＝0、Q＝1的状态定为触发器0 状态；⽽把Q＝1，Q＝0定为 1 状态。
图4-5-2 74LS112双JK触发器引脚排列及逻辑符号下降沿触发JK触发器的功能如表4-5-2注：×— 任意态↓— ⾼到低电平跳变↑— 低到⾼电平跳变Q n （Q n ）— 现态 Q n+1（Q n+1）— 次态φ— 不定态JK 触发器常被⽤作缓冲存储器，移位寄存器和计数器。
触发器实验报告
触发器实验报告一、实验目的本次实验的主要目的是深入了解触发器的工作原理和功能，通过实际操作和观察，掌握触发器在数字电路中的应用，以及如何利用触发器实现特定的逻辑功能。
二、实验原理触发器是一种具有存储功能的基本逻辑单元，能够在时钟信号的控制下，根据输入信号的变化改变其输出状态，并保持该状态直到下一个时钟脉冲的到来。
常见的触发器类型包括 D 触发器、JK 触发器、SR 触发器等。
D 触发器是在时钟脉冲上升沿或下降沿时，将输入数据（D 端）传输到输出端（Q 端）。
JK 触发器则根据输入的 J、K 信号和时钟脉冲来决定输出状态的翻转。
SR 触发器则由置位（S）和复位（R）信号控制输出状态。
三、实验设备与材料1、数字电路实验箱2、 74LS74（D 触发器）芯片、74LS112（JK 触发器）芯片、74LS279（SR 触发器）芯片3、示波器4、逻辑笔5、杜邦线若干四、实验内容与步骤1、 D 触发器实验按照实验箱的引脚说明，将 74LS74 芯片正确插入插座。
连接时钟信号源，将其频率设置为适当的值。
将 D 输入端分别接高电平和低电平，用逻辑笔观察 Q 和 Q'输出端的状态变化，并记录在表格中。
使用示波器观察时钟信号和 Q 输出端的波形，分析其关系。
2、 JK 触发器实验插入 74LS112 芯片，按照引脚连接电路。
设置不同的 J、K 输入组合，观察并记录 Q 输出端的状态变化。
同样使用示波器观察相关波形。
3、 SR 触发器实验安装 74LS279 芯片，连接电路。
改变 S、R 输入端的电平，观察 Q 输出端的状态。
五、实验数据记录与分析1、 D 触发器实验数据｜ D 输入｜ Q 输出（上升沿）｜ Q 输出（下降沿）｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜｜ 1 ｜ 1 ｜ 1 ｜从数据可以看出，在时钟上升沿或下降沿时，D 触发器能够准确地将 D 输入端的电平传输到 Q 输出端。
2、 JK 触发器实验数据｜ J ｜ K ｜ Q 输出（上升沿）｜ Q 输出（下降沿）｜｜｜｜｜｜｜ 0 ｜ 0 ｜保持｜保持｜｜ 0 ｜ 1 ｜ 0 ｜ 0 ｜｜ 1 ｜ 0 ｜ 1 ｜ 1 ｜｜ 1 ｜ 1 ｜翻转｜翻转｜分析可知，JK 触发器的输出状态根据 J、K 输入和时钟脉冲的组合进行相应的变化。
实验五--------触发器及应用教学文案
实验五--------触发器及应用实验五触发器及应用院系：信息科学与技术学院 专业：电子信息工程姓名：刘晓旭学号：2011117147 一：实验目的1． 掌握RS ，D,JK 触发器的电路结构及其逻辑功能。
2． 学习各种触发器功能的测试及应用方法。
3．掌握触发器的应用。
二：实验器材74LS00四2输入与非门 74LS20二4输入与非门 74LS74双D 正沿触发器 74LS76双JK 触发器蜂鸣器，三极管，电阻若干，示波器，函数信号发生器，稳压电源三：实验内容1. 单次脉冲发生器按照图5.7（a ）所示电路接线即构成单次脉冲发生器。
工作时，每按一次按键就从Q 端输出工作脉冲。
波形如图5.7（b ）所示。
脉冲宽度T 0取决于开关按下的时间，用双踪示波器同时观察 Q,Q 波形。
图1波形如图（2）图22．测试D 触发器的逻辑功能将D 触发器74LS74的S D ,R D 和D 分别接逻辑开关，CP 接单次脉冲。
Q,Q 接发光二极管，按D 触发器的逻辑功能进行测试，记录测试结果。
按照图示连接电路图3当1D 接高电平时，给电路一个单次脉冲，Q 总是处于高电平； 当1D 接低电平时，给电路一个单次脉冲，Q 总是处于低电平。
满足D 触发器的特性表（1）：表13.测试JK 触发器的逻辑功能。
JK 触发器74LS76按图所示的电路连线，用函数发生器输出0~5V 方波信号作图示图4波形如图5：图54，触发器的相互转换 （1） JK 触发器转换成T 触发器，按图（a ）,(b)所示连接电路，组成T ，T ’触发器，记录测试结果：图6特性图如表2表2当T=1时，每来一个脉冲信号，，状态就反转一次，而T=0时，cp 信号到达后，它的波形不变波形如图7所示：图7T ’触发器的电路如图8所示：图8波形如图9所示：图9（2） 按照图5.5将D 触发器转换成T 触发器，验证其功能。
电路如图图10波形如图11所示：特性如表2所示。
实验五 触发器
实验五触发器
杨澎2014117333 通信工程
1.
2.测试74LS74D及74LS76JK触发器的逻辑功能
<1>.
SD RD CP D Q Q’
0 1 X X 1 0
1 0 X X 0 1
1 1 ↑ 1 1 0
1 1 ↑0 0 1
1 1 ↓X 保持保持0 0 X X 非法非法
<2>.
.
Cp波形：
Q1,Q2的波形：
3.搭建四人抢答器
要工作,必须给CLK一个上升沿电平,(CLK)高电平时才能使它正常工作.它的内部是由四个门电路组成,D1输入为高电平时,Q1输出为高电平,Q'1为低电平,D2,D3,D4,也是一样如此.,抢答开始,当没有人抢答时,Q1,Q2,Q3,Q4都为低电平,Q'1,Q'2,Q'3,Q'4都为高电平;假如最先抢答的人是二号选手,相应的开关B按下,D2就为高电平,Q2也转换为高电平了，使得三极管Q2导通,数码管点亮显示出二号,表示二号最先抢答;同时二极管D2导通,三极管导通使灯亮,也同时使三极管的基极为高电平,导致三极管截止,从而停止工作.而使得74LS75保持现有的状态;这时第二个人按下开关时也不会改变74LS75的输出状态.直至主持人按下开关时,重新抢答开始.。
