1cm沥青下封层的一些见解
1cm沥青封层施工工艺
1cm沥青封层施工工艺哎呀，说起这个1cm沥青封层施工工艺啊，那可真是个技术活儿，不过别急，让我慢慢给你道来。
首先，咱们得明白，这1cm可不是随便说说的，这是有讲究的。
这一层薄薄的沥青，就像是给道路穿上了一件保护衣，既能防水，又能防磨损，还能让路面看起来光滑平整，美观得很。
施工之前，得先做好准备工作，这就像是做饭之前的洗菜切菜一样，马虎不得。
首先得清理路面，把那些小石子啊，杂草啊，垃圾啊，都得清理干净，不然铺上沥青后，这些杂物就像是砂子里的石头，硌得慌。
清理完路面，接下来就是铺沥青了。
这沥青可不是随便倒上去的，得用专门的设备，把沥青均匀地铺在路面上。
这设备就像是个巨大的熨斗，把沥青熨平。
这沥青一出来，那温度可不得了，烫得能煎鸡蛋，所以施工人员都得穿上厚厚的防护服，戴着手套，小心翼翼地操作。
铺好沥青后，还得用压路机压一压。
这压路机就像是个巨大的滚筒，把沥青压实，让它和路面紧密结合。
这压路机一过，那沥青就变得平整光滑，就像是给路面做了个SPA。
但是，这还没完呢，压完沥青后，还得检查一下，看看有没有气泡，有没有不平整的地方。
这就像是做完饭之后尝一尝，看看味道对不对。
如果有问题，就得赶紧修补，不然等沥青干了，再想修补可就难了。
最后，等沥青干了，这施工才算是完成了。
这时候，你再看那路面，那叫一个平整光滑，走在上面，就像是走在镜子上一样。
所以啊，别看这1cm的沥青封层施工工艺听起来简单，其实里面门道多着呢。
不过，只要咱们细心，耐心，这活儿也能干得漂漂亮亮的。
就像咱们做人一样，不管做什么事，都得用心，才能做得好，你说是不是？。
沥青路面面层及下封层施工技术要点
沥青路面面层及下封层施工技术要点浅析摘要：沥青路面作为高等级公路最常用的路面形式之一，其面层施工与下封层施工均存在很多值得探讨的地方，本文以通过实际工程案例对基本施工工艺和实际施工中总结的部分经验进行阐述与归纳。
关键词：沥青路面面层下封层施工技术中图分类号： u416.217 文献标识码： a 文章编号：1 沥青透层、下封层的施工1.1施工准备在透层施工前，配合监理工程师详细检测上基层的施工质量，保证其宽度、强度、平整度等各项指标均达到公路施工规范及设计文件的要求。
在喷洒乳化沥青前，检查上基层的含水量，如上基层含水量低，用洒水车在上基层表面少量洒水，以湿润上基层表面，待上基层表面稍干后，即开始沥青的喷洒。
喷洒前用鼓风机将上基层表面的松散颗粒、草屑和尘土清扫干净，并对路缘石以及构造物加以遮盖保护，避免受到乳化沥青的污染。
1.2乳化沥青的喷洒透层油在基层铺筑完成碾压成型后表面稍变干燥，但尚未硬化时洒布。
沥青的喷洒采用沥青洒布车在常温下进行，沥青洒布车的最大洒布宽度为6米，分幅进行喷洒。
纵向相邻的两个洒布段落之间重叠20～30cm，确保没有漏洒部分。
一段喷洒完毕，洒布车回到第一幅洒布段的末段继续向前进行喷洒，两次相邻的喷洒带可以横向重叠15～20cm。
喷洒过程中，始终保证稳定的速度和喷洒量，使沥青均匀的洒布整个透层。
喷洒时，采用试纸称重法对沥青洒布量进行检测，乳化沥青洒布量控制在0.7-1.5l/m2，具体的喷洒量可以通过施工前的试洒来确定。
为了加强沥青层之间的粘结，热铺沥青混合料路面的沥青层之间洒布粘层油，粘层油采用快裂或中裂乳化沥青，洒布量为0.3-0.6l/m2，乳化沥青中残留物以含量50%为基准。
1.3下封层sbs沥青的喷洒清扫工序经监理确认合格后方可进行下封层的洒布。
1.3.1在沥青面层与半刚性基层之间洒布封层油，且在透层油洒布后下面层铺筑前施工，施工前对路面进行清扫干净。
1.3.2沥青采用进口优质sbs沥青，沥青洒布量为1.0-1.2kg/m2。
沥青路面下封层的施工工艺
沥青路面具有对路基和基层变形适应性强、性能易于维护和恢复、行驶舒适性低、噪音低、摩擦系数大、防尘等特点。
广泛应用于公路路面结构层。
该结构层通常由沥青混凝土混合料面层（包括上面层、中面层和下面层）、无机粘结剂稳定的半刚性基层或水泥混凝土的刚性基层组成。
, 和缓冲层。
在这种多层结构的设计和施工中，层的组合，尤其是表层和基层的组合，是非常重要的。
笔者认为，无论是明级配还是密级沥青混凝土面层，在半刚性基层或刚性基层上加下封层，对增强混凝土强度、稳定性和防水能力都会起到事半功倍的效果。
路面结构层。
一、下密封层的作用机理1. 层间连接沥青面层与半刚性、刚性基层在结构、组成材料、施工工艺、时间等方面存在明显差异，客观上在表层与基层之间形成了滑动面。
加入下密封层后，面层和基层可以有效地连接为一体。
2.转移负荷沥青面层与半刚性和刚性基层在路面结构体系中发挥着不同的作用。
沥青面层主要起到防滑、防水、抗噪音、抗剪滑、抗裂等作用，并将荷载传递给基层。
为了达到传递载荷的目的，表面层和基层之间必须有很强的连续性，这可以通过下密封层（粘合层、透明层）的作用来实现。
3.提高强度沥青面层的弹性模量不同于半刚性和刚性基层的弹性模量。
当它们在载荷作用下结合在一起时，各层的应力扩散方式和变形是不同的。
该层将产生相对于基础层的位移趋势。
如果面层本身的内摩擦阻力和内聚力以及面层底部的弯曲和拉应力不能抵抗这种位移应力，面层就会出现推挤、车辙、甚至松动、剥落等病害，并且必须有一种力量来阻止这种情况。
物种之间的运动。
下密封层增加后，层间产生摩擦阻力和防止运动的内聚力，承担刚性与柔性之间的粘合和过渡任务，使面层、基层、缓冲层和土基可以共同抵抗荷载作用。
，从而达到提高路面整体强度的目的。
4.防水不透水在公路沥青路面的多层结构中，至少一层必须是I型密级配沥青混凝土混合料。
但这还不够，因为除了设计因素外，沥青混凝土的施工还受到沥青质量、石料性能、石料规格和配比、油石比、搅拌摊铺设备、轧制温度、轧制时间等因素影响。
沥青路面下封层

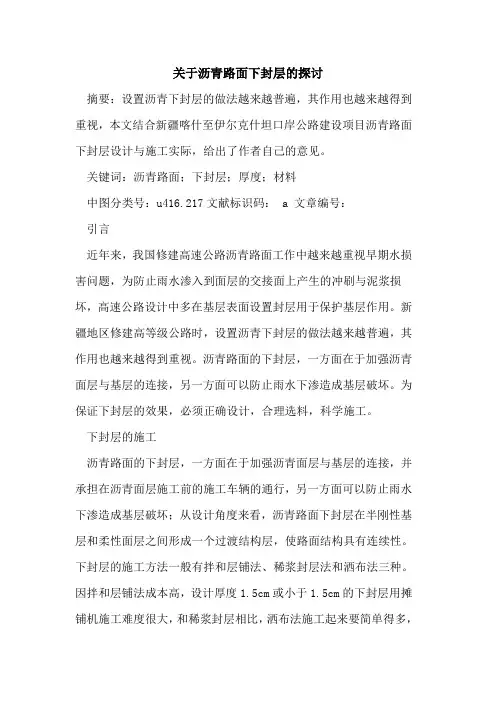

关于沥青路面下封层的探讨摘要：设置沥青下封层的做法越来越普遍，其作用也越来越得到重视，本文结合新疆喀什至伊尔克什坦口岸公路建设项目沥青路面下封层设计与施工实际，给出了作者自己的意见。
关键词：沥青路面；下封层；厚度；材料中图分类号：u416.217文献标识码： a 文章编号：引言近年来，我国修建高速公路沥青路面工作中越来越重视早期水损害问题，为防止雨水渗入到面层的交接面上产生的冲刷与泥浆损坏，高速公路设计中多在基层表面设置封层用于保护基层作用。
新疆地区修建高等级公路时，设置沥青下封层的做法越来越普遍，其作用也越来越得到重视。
沥青路面的下封层，一方面在于加强沥青面层与基层的连接，另一方面可以防止雨水下渗造成基层破坏。
为保证下封层的效果，必须正确设计，合理选料，科学施工。
下封层的施工沥青路面的下封层，一方面在于加强沥青面层与基层的连接，并承担在沥青面层施工前的施工车辆的通行，另一方面可以防止雨水下渗造成基层破坏；从设计角度来看，沥青路面下封层在半刚性基层和柔性面层之间形成一个过渡结构层，使路面结构具有连续性。
下封层的施工方法一般有拌和层铺法、稀浆封层法和洒布法三种。
因拌和层铺法成本高，设计厚度1.5cm或小于1.5cm的下封层用摊铺机施工难度很大，和稀浆封层相比，洒布法施工起来要简单得多，因而采用洒布法进行沥青路面下封层施工比较多。
需要说明的是，笔者认为对于设计厚度小于1.5cm的下封层如规定层铺法是不适宜的。
下封层施工工艺：下封层成功的关键在于水泥稳定砂砾基层表面清扫程度。
二灰碎石表面浮尘是影响下封层与二灰碎石基层表面粘结的一个重要因素，应引起施工单位的足够重视。
基本流程为：(1)施工前应保证水稳层表面的完整性。
(2)将基层表面彻底清扫干净，一般需经过清扫+气吹，必要时水冲，使其几乎没有浮尘。
(3)预洒少量水湿润基层表面，切忌洒水过多。
(4)向基层表面均匀喷洒乳化沥青。
(5)在乳化沥青将要破乳之际均匀洒布石屑于其上。
沥青路面下封层作用机理及施工方案
沥青路面下封层作用机理及施工方案一、引言沥青路面下封层是道路工程中一项重要的措施，其作用是保护路基，延长路面使用寿命。
本文将深入探讨沥青路面下封层的作用机理以及适用的施工方案。
二、作用机理1.防水防潮：沥青路面下封层的主要作用之一是防水防潮。
通过在路面下铺设防水材料，可以有效防止地下水渗透，减少水分对路基的影响，降低路基变形和破坏的可能性。
2.增加承载能力：沥青路面下封层还可以提高路基的承载能力。
封层作为一种增强结构，能够分散交通荷载，减少对路基的冲击，提高路面的承载能力，延长路面使用寿命。
3.防止松动和沉陷：由于路基的环境和荷载变化，容易导致路基松动和沉陷。
沥青路面下封层的存在可以有效减缓这种变化，保持路基的稳定，减少维修和整治的频率。
三、施工方案1.材料选择：在沥青路面下封层的施工中，应选择具有一定抗水性和抗压性的材料，如聚乙烯薄膜、玻璃纤维格栅等，以确保封层的防水和增强效果。
2.施工工艺：施工时应先对路基进行清理和整平，然后铺设沥青封层材料，保证厚度均匀，覆盖完整，并进行密实，避免产生气泡和裂缝，同时保证封层与路面的粘结牢固。
3.质量控制：在施工过程中，需加强质量监控，确保施工工艺符合相关标准和规范，对施工过程中的质量问题及时处理，以免影响封层的效果和使用寿命。
四、结论沥青路面下封层作为道路工程中的重要环节，具有防水防潮、增加承载能力、防止松动和沉陷等作用。
在施工中，要注意选择合适的材料和施工工艺，加强质量控制，确保封层的效果和使用寿命。
希望本文对沥青路面下封层的机理及施工提供一定的参考和指导。
参考文献1.张三, 李四. 沥青路面下封层作用机理及施工技术研究. 道路交通工程,2018, 22(3): 45-54.2.王五, et al. 沥青路面下封层施工质量控制要点. 道路建设与维护, 2020, 34(2): 78-82.。
沥青-路面下封层施工工艺

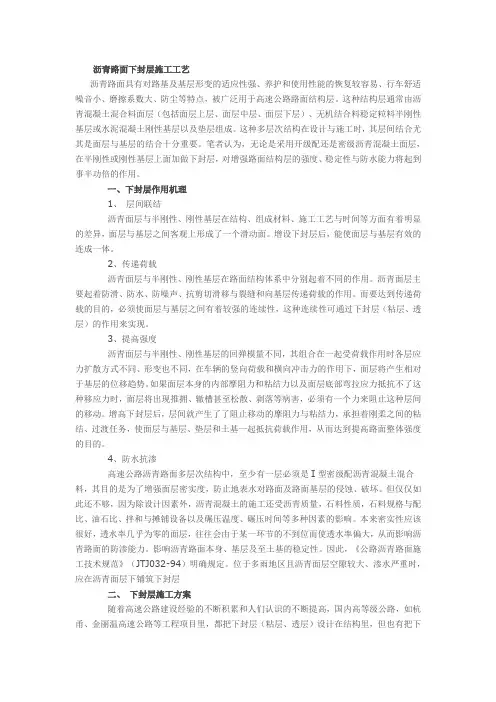

沥青路面下封层施工工艺沥青路面具有对路基及基层形变的适应性强、养护和使用性能的恢复较容易、行车舒适噪音小、磨擦系数大、防尘等特点，被广泛用于高速公路路面结构层。
这种结构层通常由沥青混凝土混合料面层（包括面层上层、面层中层、面层下层）、无机结合料稳定粒料半刚性基层或水泥混凝土刚性基层以及垫层组成。
这种多层次结构在设计与施工时，其层间结合尤其是面层与基层的结合十分重要。
笔者认为，无论是采用开级配还是密级沥青混凝土面层，在半刚性或刚性基层上面加做下封层，对增强路面结构层的强度、稳定性与防水能力将起到事半功倍的作用。
一、下封层作用机理1、层间联结沥青面层与半刚性、刚性基层在结构、组成材料、施工工艺与时间等方面有着明显的差异，面层与基层之间客观上形成了一个滑动面。
增设下封层后，能使面层与基层有效的连成一体。
2、传递荷载沥青面层与半刚性、刚性基层在路面结构体系中分别起着不同的作用。
沥青面层主要起着防滑、防水、防噪声、抗剪切滑移与裂缝和向基层传递荷载的作用。
而要达到传递荷载的目的，必须使面层与基层之间有着较强的连续性，这种连续性可通过下封层（粘层、透层）的作用来实现。
3、提高强度沥青面层与半刚性、刚性基层的回弹模量不同，其组合在一起受荷载作用时各层应力扩散方式不同、形变也不同，在车辆的竖向荷载和横向冲击力的作用下，面层将产生相对于基层的位移趋势。
如果面层本身的内部摩阻力和粘结力以及面层底部弯拉应力抵抗不了这种移应力时，面层将出现推拥、辙槽甚至松散、剥落等病害，必须有一个力来阻止这种层间的移动。
增高下封层后，层间就产生了了阻止移动的摩阻力与粘结力，承担着刚柔之间的粘结、过渡任务，使面层与基层、垫层和土基一起抵抗荷载作用，从而达到提高路面整体强度的目的。
4、防水抗渗高速公路沥青路面多层次结构中，至少有一层必须是Ⅰ型密级配沥青混凝土混合料，其目的是为了增强面层密实度，防止地表水对路面及路面基层的侵蚀、破坏。
但仅仅如此还不够，因为除设计因素外，沥青混凝土的施工还受沥青质量，石料性质，石料规格与配比、油石比、拌和与摊铺设备以及碾压温度、碾压时间等多种因素的影响。
沥青路面同步碎石封层施工的几个要点
沥青路面同步碎石封层施工的几个要点笔者对同步碎石封层施工的材料及施工工艺等进行了具体的分析和阐述，这在实际施工中具有十分重要的意义。
标签：沥青路面养护同步碎石封层施工同步碎石封层是法国发明的一种路面预防性养护新技术，在80年代已在国外广泛应用，2002年引入我国。
所谓预防性养护，是指路面在使用一定年限后尚未损坏或只有轻微病害时，为了防止已出现的病害进一步的扩展、在一定程度上提高或保持路面良好的使用性能，延长路面使用寿命的养护作业。
我处于2008年承担了宝鸡境内国省干线140余公里的同步碎石封层，通过施工，我们总结出了不少经验，为了做好同步碎石封层，我们认为应从以下几点进行要求:1 同步碎石封层材料1.1 石料：一般常见石料，如：安山岩、闪长岩、绿灰岩、片麻岩、石灰岩、花岗岩、玄武岩等用作同步碎石封层的集料，无论在强度或物理性质都不会有什么问题，我国大部分地区都可以就地取材。
碎石封层采用的石料最大粒径应与处置层的厚度相等，为“一石到顶”的结构。
荷载主要由石料承担，沥青起石料稳定的作用。
石料反击破碎得到四个破碎面以上、经过严格水洗和风干，不含杂质和石粉，针片状含量控制在15%以内，碎石的最大厚度应与处置层的厚度相等。
石料规格根据交通量、路面防滑性能、平整度及施工结构等的要求，分为2-4mm、4-6mm、6-10mm、8-12mm、10-14mm等五档，我们现在使用的是6-10mm这一档。
石料的用量：单层式结构，厚度不小于8mm，石料用量宜为5-8m3/km2。
同步碎石封层所用粗集料技术要求应是洁净、干燥、无分化、无杂质、形状规正，并具有足够强度和耐磨耗性的单级配集料。
其石料能够满足同步碎石封层所用的8～12㎜规格、符合技术要求的单级配集料。
施工路段选用的料场场地全部硬化不会对干净的石料造成污染；将选择符合规格要求的石料运到并分别堆放在料场。
集料要求是经过反击（锤式）破碎的集料，水洗风干，以保证集料洁净、干燥、无石粉、和沉土。
试论沥青路面下面层透层＼粘层和封层施工方案
试论沥青路面下面层透层＼粘层和封层施工方案【摘要】目前在我国公路建设中，普遍采用的是沥青混凝土路面。
为取得更高的质量标准，在路基、路面及其结构组成方面进行了许多优化和改进。
为了提高路面的承载力、耐久性和提高抗水毁能力，对于沥青混凝土路面各层间的处理也越来越重视，透层、粘层、封层的作用也显得越来越重要。
透层、粘层、封层各有作用，不能混淆。
结合施工中的实际情况说明各结构层的作用、对材料的要求及施工要点。
【关键词】路面面层透层粘层封层施工方案１原材料的选择1.1 沥青。
透层沥青材料应采用煤油稀释沥青，基质沥青宜采用中、轻交通道路石油沥青，基质沥青标号及煤油掺配比例，必须经试验确定，以满足渗透深度不小于5mm的要求。
粘层的沥青材料应采用快裂的洒布型阳离子乳化沥青，其基质沥青应与中、下面层所用沥青的种类、标号相同。
封层采用SBR改性乳化沥青稀浆封层，沥青材料可采用慢裂或中裂的拌和型阳离子改性乳化沥青，基质沥青宜采用重交通道路石油沥青AH～70，改性剂采用SBR。
其各项性能应符合《公路改性沥青路面施工技术规范》（JTJ036～98）中的有关规范要求。
1.2 集料。
采用坚硬、清洁、干燥、无风化、无杂质、并有适当级配的优质砂，岩性为石灰岩，粒径3～8mm，小于0.6mm的粉料含量不超过5%。
细集料的视密度不小于2.5t/m3，坚固性不大于12%，砂当量不小于60%。
２主要施工机械及检测仪器2.1 主要施工机械。
沥青洒布车1台、洒水车1台、森林灭火鼓风机4台、集料洒布机1台、道路清扫车1台。
2.2 主要检测仪器。
沥青针入度仪、沥青延度仪、沥青软化点仪、标准筛（方孔筛）、路面渗水仪。
３试验段施工在沥青路面下封层正式开工前在主线上选长度不小于300m的路段喷洒透层沥青，在喷洒透层沥青1～2天后，尽快进行封层施工，由此确定基层表面浮灰清除方法，乳化沥青的喷洒方法及用量，集料的撒布方法及用量，碾压工艺，施工产量及作业段长度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 cm沥青下封层的一些见解
1cm沥青下封层采用改性乳化沥青，智能沥青撒布车按1.0kg/㎡纯沥青含量喷洒，采用面层3#料按6～8m3/1000㎡撒布集料，即按厚度控制在3～8㎜，用6～8T钢轮或8～10T胶轮碾压（建议采用胶轮碾压为好）后，养生7天备用。
一、施工准备阶段的监理工作
施工前期的准备工作主要是落实原材料、机械设备、基层的准备、试喷方案、试铺段的施工及总结等。
1、原材料的选择和抽检，下封层的原材料包括改性乳化沥青和集料，监理组应对乳化沥青检验残留物含量及残留物针入度、延度（5度）、软化点，频率为每车一次；集料应采用坚硬、清洁、干燥、无风化、无杂质、并有适当级配的颗粒组成的人工轧制的米砂，宜为石灰岩，应注意小于0.6mm的粉料含量不超过5%。
2、落实机械设备及检测仪器，依据《施工指导意见》，主要设备有智能撒布车、撒水车、森林灭火器、压路机、集料撒布车等；主要检测仪器有沥青针入度仪、延度仪、软化点仪、标准筛、路面渗水仪等，所有仪器应完好，经过标定，确保试验结果准确。
3、基层的准备。
首先应将水稳基层进行人工清扫，将表面的浮灰清除，松散的可局部挖除修补；将表面的泥土、砂浆、混凝土等杂物凿除、扫净，再用灭火器吹净，确保表面的清洁度；最后用水枪冲洗，将集料间的杂物、松散集料冲净，然后按照要求进行裂缝处理；在处
理好裂缝的基础上测量放样，控制撒布宽度按设计要求。
4、确定试铺方案，准备好原材料、基层工作面、设备后，应由工程人员结合规范、《施工指导意见》、总体施工方案等编写试铺方案，对有关的技术准备、人员组织、分工、质保体系、安全体系，设备配备，试铺的段落等，形成书面材料，报驻地监理工程师审查，经总监审批后方可进行试铺。
5、及时进行试铺总结，根据试铺情况，及时试验检测；由项目部会同监理组、市高指有关人员集中讨论，将施工中存在的问题认真总结，提出整改意见，连同试铺结果经驻地监理工程师审查，上报总监批准后，方可进行大面积施工（如试铺不合格，则重新进行）。
二、施工过程中的现场监理
在施工乳化沥青下封层时，应注意环境温度，最好控制在150以上,改性乳化沥青应加温至不低于80度。
控制好撒布量，传统型的撒布车在起步、终止时往往会控制不了沥青用量。
宁杭高速公路使用的智能型撒布车克服了以上的缺点，可以做到起步、终止撒布自如，且撒布宽度可以随时调整，实现了真正意义上的“智能”。
监理人员验收好断面的基础上，现场检测沥青撒布量（通过固定面积的铁盘的前后称重计算得到）、集料撒布量（通过所用集料的总量与撒布面积计算得到）。
监理人员还可以根据基层表面的各种不同情况，设定不同的撒布量：改性乳化沥青的残留物含量为62%，要求智能撒布车上设定的指针为 1.62kg/㎡，如果基层表面比表面积增大，则相应调整指针读数，以确保撒布的沥青厚度均匀一致。
撒布沥青后，应及时撒布集料，集料应用撒布车紧跟撒布，采用倒退法，即车子从铺好的集料上行驶过去，既不粘轮，又可以有助于碾压。
碾压宜采用胶轮压实，避免因基层不平整而引起的压不到位的现象。
除了注意沥青和集料的用量外，还应注意撒布对路缘石、防撞立柱等的污染，采取在靠近路缘石一侧的碰管上套上自制的“盖子”的方法防止路缘石污染；对防撞立柱的保护可以用彩条布遮盖法，并尽量避免风天撒布。
下封层施工完毕后应及时进行检测，渗水试验应按频率要求1处/1000㎡，每处2点,试铺段还应做刹车试验。
外观检查时可用硬物括开下封层，以观察黏结是否牢固，并做好相关记录。
三、交通管制
应对检测合格的下封层路段及时封闭交通进行管制、养生，监理组要求项目部采用设置标志、标牌或在立柱间拉上系有彩旗的钢丝绳等方法，防止车辆损坏或抛洒滴漏污染。
待养生7天后，可在其上施工下面层。
四、有关资料的收集
在施工下封层的监理过程中，应充分利用监理手段，对工程实施有效的管理。
监理的手段包括召开技术交底会、现场指导、监理工程师通知、监理指令等。
现场的检测记录等资料均应收集整理，作为竣工文件的组成部分。
根据工程报验单所进行的质评资料是反映客观质量的记录文件，应认真收集，不得造假。
