医用制氧机的工作原理及流程

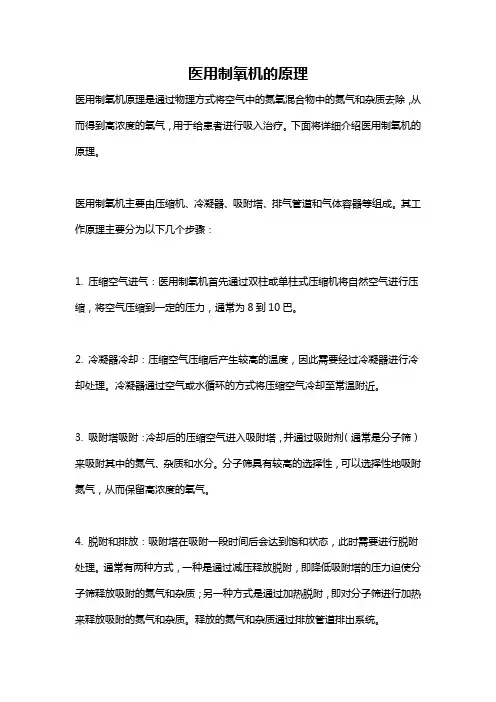

医用制氧机的原理
医用制氧机的原理医用制氧机原理是通过物理方式将空气中的氮氧混合物中的氮气和杂质去除，从而得到高浓度的氧气，用于给患者进行吸入治疗。
下面将详细介绍医用制氧机的原理。
医用制氧机主要由压缩机、冷凝器、吸附塔、排气管道和气体容器等组成。
其工作原理主要分为以下几个步骤：1. 压缩空气进气：医用制氧机首先通过双柱或单柱式压缩机将自然空气进行压缩，将空气压缩到一定的压力，通常为8到10巴。
2. 冷凝器冷却：压缩空气压缩后产生较高的温度，因此需要经过冷凝器进行冷却处理。
冷凝器通过空气或水循环的方式将压缩空气冷却至常温附近。
3. 吸附塔吸附：冷却后的压缩空气进入吸附塔，并通过吸附剂（通常是分子筛）来吸附其中的氮气、杂质和水分。
分子筛具有较高的选择性，可以选择性地吸附氮气，从而保留高浓度的氧气。
4. 脱附和排放：吸附塔在吸附一段时间后会达到饱和状态，此时需要进行脱附处理。
通常有两种方式，一种是通过减压释放脱附，即降低吸附塔的压力迫使分子筛释放吸附的氮气和杂质；另一种方式是通过加热脱附，即对分子筛进行加热来释放吸附的氮气和杂质。
释放的氮气和杂质通过排放管道排出系统。
5. 氧气生成：吸附塔释放后，高浓度的氧气通过管道进入气体容器中，用于供患者呼吸。
需要注意的是，医用制氧机在工作过程中需要不断循环进行吸附和脱附操作，以保持氧气的供应稳定。
通常，医用制氧机的容量会根据患者的需求而调节，可以根据患者的疾病状态和需要进行不同的调整。
此外，医用制氧机还配备了一系列的安全措施，如压力传感器、流量传感器、氧气浓度传感器等，以确保氧气的供应稳定和患者的安全。
如果检测到系统压力异常或氧气浓度过低，医用制氧机会自动停止运行并发出警报，以提醒操作人员及时处理。
综上所述，医用制氧机利用压缩、冷却、吸附和脱附等物理过程将空气中的氮气和杂质去除，从而得到高浓度的氧气。
其原理简单但实用，成为医疗领域中治疗呼吸系统疾病的重要装置之一。
制氧机的工作原理
制氧机的工作原理制氧机的工作原理很多人以为制氧机只是医院才需要的，但是如果家庭中有老人或者孕妇，制氧机就显得非常重要了。
制氧机不仅可以满足家庭保健，而且对心脑血管疾病、呼吸疾病患者以及三高人群起到辅助治疗的作用。
今天我们就来看看制氧机的工作原理以及制氧机使用注意事项。
制氧机的工作原理1.把主机装轮作落地式或装挂架贴墙悬挂在室外，装上采气过滤器;2.按需要在墙上或支撑物上钉上供氧器插扣板，然后挂上供氧器;3.用输氧管连接供氧器出氧接口，把供氧器的12V电源线与主机的12V电源线连接。
如多个供氧器串联，只需增用三通接头即可，把管线用线扣固定;4.把主机的220V电源线插入墙上插座，供氧器红灯亮;5.请在湿化杯内加纯净水至指定位置。
再把它装到供氧器出氧口上;6.请将输氧管套到湿化杯出氧口上;7.按下供氧器启动按钮，绿色指示灯亮，制氧机开始进入工作状态;8.按医生之医嘱，调节流量至所需位置;9.按吸氧面罩或鼻吸管包装说明图解挂好鼻插管或戴好面罩吸氧。
制氧机使用注意事项1、购买家用制氧机的病人应仔细阅读说明书后再使用，使用家用制氧机时要避开明火，避免发生火灾。
家用制氧机要放置平稳，否则会增加家用制氧机运转的噪声。
2、家用制氧机开启工作时，切勿使流量计浮球置于零位上。
湿化瓶中的水位不宜太高(水位以瓶体的一半为宜)，否则瓶中的水易逸出或进入吸氧管。
一般在湿化瓶的1/2。
3、家用制氧机较长时间不用时，请切断电源，倒掉湿化瓶中的水，家用制氧机表面擦拭干净，用塑料罩罩好，置无阳光照射的干燥处保存。
4、用家用制氧机灌装氧气袋时要特别注意，氧气袋灌满后一定要先拔掉氧气袋插管后，再关闭家用制氧机开关，否则易造成湿化瓶的水负压反吸进入家用制氧机，造成家用制氧机故障。
5、在运输和存放过程中，严禁横放、倒置、潮湿或阳光直射!制氧机为什么那么好？制氧机适用于氧疗以及氧保健的人群，其中包括患有呼吸系统疾病、肺炎、支气管炎、心脑血管疾病、高原缺氧病症以及易患缺氧的人群。

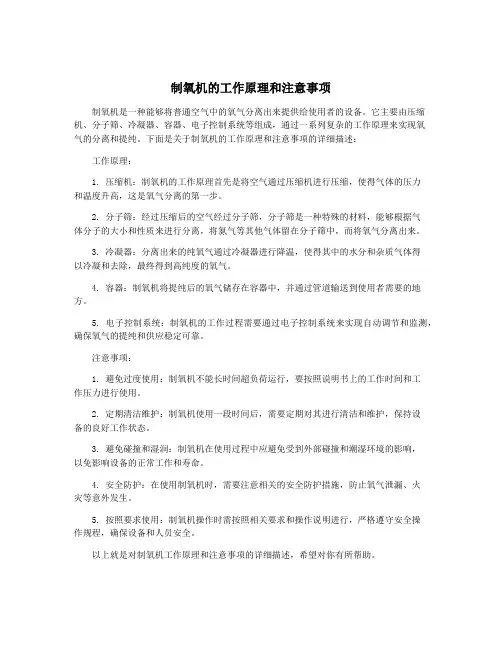

制氧机的工作原理和注意事项
制氧机的工作原理和注意事项制氧机是一种能够将普通空气中的氧气分离出来提供给使用者的设备。
它主要由压缩机、分子筛、冷凝器、容器、电子控制系统等组成，通过一系列复杂的工作原理来实现氧气的分离和提纯。
下面是关于制氧机的工作原理和注意事项的详细描述：工作原理：1. 压缩机：制氧机的工作原理首先是将空气通过压缩机进行压缩，使得气体的压力和温度升高，这是氧气分离的第一步。
2. 分子筛：经过压缩后的空气经过分子筛，分子筛是一种特殊的材料，能够根据气体分子的大小和性质来进行分离，将氮气等其他气体留在分子筛中，而将氧气分离出来。
3. 冷凝器：分离出来的纯氧气通过冷凝器进行降温，使得其中的水分和杂质气体得以冷凝和去除，最终得到高纯度的氧气。
4. 容器：制氧机将提纯后的氧气储存在容器中，并通过管道输送到使用者需要的地方。
5. 电子控制系统：制氧机的工作过程需要通过电子控制系统来实现自动调节和监测，确保氧气的提纯和供应稳定可靠。
注意事项：1. 避免过度使用：制氧机不能长时间超负荷运行，要按照说明书上的工作时间和工作压力进行使用。
2. 定期清洁维护：制氧机使用一段时间后，需要定期对其进行清洁和维护，保持设备的良好工作状态。
3. 避免碰撞和湿润：制氧机在使用过程中应避免受到外部碰撞和潮湿环境的影响，以免影响设备的正常工作和寿命。
4. 安全防护：在使用制氧机时，需要注意相关的安全防护措施，防止氧气泄漏、火灾等意外发生。
5. 按照要求使用：制氧机操作时需按照相关要求和操作说明进行，严格遵守安全操作规程，确保设备和人员安全。
以上就是对制氧机工作原理和注意事项的详细描述，希望对你有所帮助。
每小时100立方医用制氧机设备工艺原理
每小时100立方医用制氧机设备工艺原理概述随着人口老龄化的加剧，医用制氧机越来越受到人们的重视。
医用制氧机是一种以压缩空气为原料，利用分子筛、膜分离、化学吸附等制氧原理制取高纯度氧气的设备。
本文将介绍每小时100立方医用制氧机的工艺原理以及制氧机的组成部分。
工艺原理医用制氧机采用的制氧原理主要有以下几种：分子筛吸附法分子筛是一种多孔性的硅铝酸盐，具有高度选择性和吸附性能，可用于分离与纯化气体。
当压缩空气经过装填分子筛的吸附塔时，氮气和其他固体杂质被吸附在分子筛上，而氧气则通过分子筛，最终得到高纯度氧气。
膜分离法膜分离法是一种利用压力差作为动力，将气体分子按大小和极性在膜表面上的物理、化学作用力下分离的方法。
医用制氧机采用的是空气分子通过质量非常小的分离膜时的物理过滤。
化学吸附法化学吸附法是一种将气体吸附在吸附剂上，然后加热、降压或加入其他药剂使其与吸附剂分离的方法。
多用于含气体中的挥发性有机物去除和空气中一氧化碳的去除。
组成部分每小时100立方医用制氧机由以下几部分组成：压缩机压缩机是医用制氧机的核心部件，负责将空气进行压缩。
医用制氧机通常采用涡轮式压缩机和螺杆式压缩机。
压缩机的品质对制氧机的稳定性和输出氧气的纯度都有着重要的影响。
吸附塔吸附塔是医用制氧机中对压缩空气进行处理的重要部分。
吸附塔中通常装填有分子筛，其主要作用是吸附氮气和其他杂质，使氧气得以分离出来。
分离膜分离膜是医用制氧机中用于气体膜分离技术的核心部分。
分离膜采用纳米多孔材料制成，能够将氧气和氮气分开。
同时，分离膜的材质对所分离气体的性质和分离效率都有很大的影响。
稳压阀稳压阀是用于稳定制氧机输出气体压力的重要组成部分。
稳压阀根据空气压缩机的输出压力，对氧气和氮气进行分离，使制氧机输出的氧气压力恒定。
控制系统医用制氧机的控制系统是用于对整个制氧机进行控制的核心部分。
控制系统通常由主控制器、温度传感器、压力传感器等组成。
其主要作用是实现制氧机负载的自动调节、气体输出压力和流量的控制以及系统故障自动检测等。

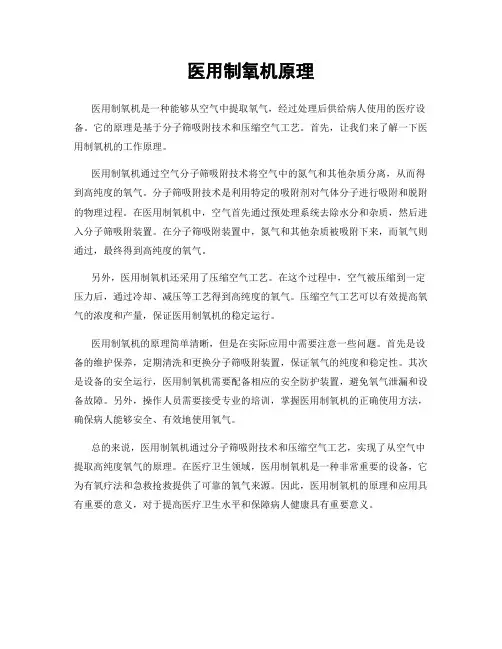

医用制氧机原理
医用制氧机原理
医用制氧机是一种能够从空气中提取氧气，经过处理后供给病人使用的医疗设备。
它的原理是基于分子筛吸附技术和压缩空气工艺。
首先，让我们来了解一下医用制氧机的工作原理。
医用制氧机通过空气分子筛吸附技术将空气中的氮气和其他杂质分离，从而得到高纯度的氧气。
分子筛吸附技术是利用特定的吸附剂对气体分子进行吸附和脱附的物理过程。
在医用制氧机中，空气首先通过预处理系统去除水分和杂质，然后进入分子筛吸附装置。
在分子筛吸附装置中，氮气和其他杂质被吸附下来，而氧气则通过，最终得到高纯度的氧气。
另外，医用制氧机还采用了压缩空气工艺。
在这个过程中，空气被压缩到一定压力后，通过冷却、减压等工艺得到高纯度的氧气。
压缩空气工艺可以有效提高氧气的浓度和产量，保证医用制氧机的稳定运行。
医用制氧机的原理简单清晰，但是在实际应用中需要注意一些问题。
首先是设备的维护保养，定期清洗和更换分子筛吸附装置，保证氧气的纯度和稳定性。
其次是设备的安全运行，医用制氧机需要配备相应的安全防护装置，避免氧气泄漏和设备故障。
另外，操作人员需要接受专业的培训，掌握医用制氧机的正确使用方法，确保病人能够安全、有效地使用氧气。
总的来说，医用制氧机通过分子筛吸附技术和压缩空气工艺，实现了从空气中提取高纯度氧气的原理。
在医疗卫生领域，医用制氧机是一种非常重要的设备，它为有氧疗法和急救抢救提供了可靠的氧气来源。
因此，医用制氧机的原理和应用具有重要的意义，对于提高医疗卫生水平和保障病人健康具有重要意义。

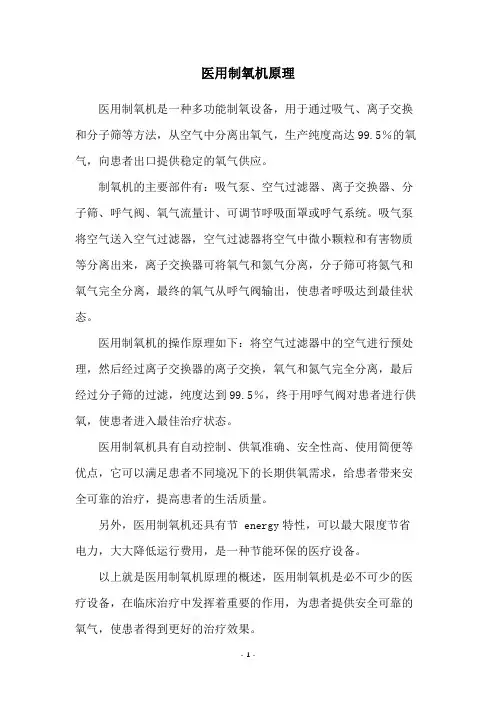

医用制氧机原理
医用制氧机原理
医用制氧机是一种多功能制氧设备，用于通过吸气、离子交换和分子筛等方法，从空气中分离出氧气，生产纯度高达99.5％的氧气，向患者出口提供稳定的氧气供应。
制氧机的主要部件有：吸气泵、空气过滤器、离子交换器、分子筛、呼气阀、氧气流量计、可调节呼吸面罩或呼气系统。
吸气泵将空气送入空气过滤器，空气过滤器将空气中微小颗粒和有害物质等分离出来，离子交换器可将氧气和氮气分离，分子筛可将氮气和氧气完全分离，最终的氧气从呼气阀输出，使患者呼吸达到最佳状态。
医用制氧机的操作原理如下：将空气过滤器中的空气进行预处理，然后经过离子交换器的离子交换，氧气和氮气完全分离，最后经过分子筛的过滤，纯度达到99.5％，终于用呼气阀对患者进行供氧，使患者进入最佳治疗状态。
医用制氧机具有自动控制、供氧准确、安全性高、使用简便等优点，它可以满足患者不同境况下的长期供氧需求，给患者带来安全可靠的治疗，提高患者的生活质量。
另外，医用制氧机还具有节 energy特性，可以最大限度节省电力，大大降低运行费用，是一种节能环保的医疗设备。
以上就是医用制氧机原理的概述，医用制氧机是必不可少的医疗设备，在临床治疗中发挥着重要的作用，为患者提供安全可靠的氧气，使患者得到更好的治疗效果。
医用制氧机的工作原理及流程
医用制氧机的工作原理及流程工作原理DYO制氧机分离空气主要由两个填满分子筛的吸附塔组成，在常温条件下，将压缩空气经过过滤,除水干燥等净化处理后进入吸附塔，在吸附塔中空气中的氮气等被分子筛所吸附，而使氧气在气相中得到富集，从出口流出贮存在氧气缓冲罐中，而在另一塔已完成吸附的分子筛被迅速降压,解析出已吸附的成分，两塔交替循环，即可得到纯度为≥90％的廉价的氧气。
整个系统的阀门自动切换均由一台电脑自动控制。
安装方便设备结构紧凑、整体撬装，占地小无需基建投资，投资少.优质沸石分子筛具有吸附容量大,抗压性能高，使用寿命长。
故障安全系统为用户配置故障系统报警及自动启动功能，确保系统运行安全比其它供氧方式更经济PSA工艺是一种简便的制氧方法，以空气为原料,能耗仅为空压机所消耗的电能，具有运行成本低、能耗低、效率高等优点。
机电仪一体化设计实现自动化运行进口PLC控制全自动运行.氧气流量压力纯度可调并连续显示，可设定压力、流量、纯度报警并实现远程自动控制和检测计量，实现真正无人操作。
先进的控制系统使操作变得更加简单，可实现无人值守和远程控制，并可对各种工况进行实时监控，从而保证了气体纯度、流量的稳定。
高品质元器件是运行稳定可靠的保证气动阀门、电磁先导阀门等关键部件采用进口配置，运行可靠，切换速度快，使用寿命达百万次以上，故障率低，维修方便，维护费用低.氧含量连续显示、超限自动报警系统在线监控氧气纯度，确保所需氧气纯度稳定。
先进的装填技术保证设备的使用寿命沸石分子筛采用“暴风雪”法装填，使分子筛分布均匀无死角，且不易粉化；吸附塔采用多级气流分布装置和平衡方式自动压紧装置；并且使沸石分子筛吸附性能保持压紧状态，从而保证吸附过程中不产生流化现象，有效延长沸石分子筛使用寿命。
不合格氧气自动排空系统开机初期的低纯度氧气自动排空，达到指标后送气。
理想的纯度选择范围氧气纯度调节方便,可根据用户的需求在21％～93±2％之间任意调节。
医用制氧机原理
医用制氧机原理
医用制氧机是指一种利用电力将空气中的氧气分离出来，并将其转换成一定浓度、一定压力的氧气，以供医疗用途的医疗设备，也叫制氧机。
医用制氧机的原理是，利用一种名为“膜分离”的技术，将空气中的氧气分离出来。
其原理是：空气中的氧气和其他气体（如氮气）经过一层膜，氧气能够通过膜，而其他气体则不能通过膜。
通过这种技术，可以将空气中的氧气分离出来，然后把分离出来的氧气进行压缩，并将其转换成一定浓度、一定压力的氧气。
最后，将这种氧气输送到所需要的地方，以满足医疗用途。
医用制氧机的优点是，由于它可以分离出空气中的氧气，因此可以满足抢救病人的需求。
而且，制氧机的制备氧气有一定的浓度，可以根据病人的病情来调节氧气浓度，以满足病人的抢救需求。
此外，制氧机还可以满足其他医疗用途，比如呼吸机、病房等。
它可以将制备好的一定浓度的氧气输送到病房中，提供病人的呼吸空气；或者将其输送到呼吸机中，以满足病人的呼吸需求。
总之，医用制氧机是一种重要的医疗设备，它可以将空气中的氧气分离出来，并将其转换成一定浓度、一定压力的氧气，以满足抢救病人的需求和其他医疗用途。
它的出现，极大地改善了医疗抢救的
效率，为病人提供了更好的呼吸空气，从而提高了医疗效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用制氧机的工作原理及流程
工作原理
DYO制氧机分离空气主要由两个填满分子筛的吸附塔组成，在常温条件下，将压缩空气经过过滤，除水干燥等净化处理后进入吸附塔，在吸附塔中空气中的氮气等被分子筛所吸附，而使氧气在气相中得到富集，从出口流出贮存在氧气缓冲罐中，而在另一塔已完成吸附的分子筛被迅速降压，解析出已吸附的成分，两塔交替循环，即可得到纯度为≥90%的廉价的氧气。
整个系统的阀门自动切换均由一台电脑自动控制。
安装方便
设备结构紧凑、整体撬装，占地小无需基建投资，投资少。
优质沸石分子筛
具有吸附容量大，抗压性能高，使用寿命长。
故障安全系统
为用户配置故障系统报警及自动启动功能，确保系统运行安全
比其它供氧方式更经济
PSA工艺是一种简便的制氧方法，以空气为原料，能耗仅为空压机所消耗的电能，具有运行成本低、能耗低、效率高等优点。
机电仪一体化设计实现自动化运行
进口PLC控制全自动运行。
氧气流量压力纯度可调并连续显示，可设定压力、流量、纯度报警并实现远程自动控制和检测计量，实现真正无人操作。
先进的控制系统使操作变得更加简单，可实现无人值守和远程控制，并可对各种工况进行实时监控，从而保证了气体纯度、流量的稳定。
高品质元器件是运行稳定可靠的保证
气动阀门、电磁先导阀门等关键部件采用进口配置，运行可靠，切换速度快，使用寿命达百万次以上，故障率低，维修方便，维护费用低。
氧含量连续显示、超限自动报警系统
在线监控氧气纯度，确保所需氧气纯度稳定。
先进的装填技术保证设备的使用寿命
沸石分子筛采用“暴风雪”法装填，使分子筛分布均匀无死角，且不易粉化；吸附塔采用多级气流分布装置和平衡方式自动压紧装置；并且使沸石分子筛吸附性能保持压紧状态，从而保证吸附过程中不产生流化现象，有效延长沸石分子筛使用寿命。
不合格氧气自动排空系统
开机初期的低纯度氧气自动排空，达到指标后送气。
理想的纯度选择范围
氧气纯度调节方便,可根据用户的需求在21%～93±2%之间任意调节。
系统独特的循环切换工艺
降低了阀门的磨损，延长了设备的使用寿命和降低了维护费用。
免费调试，终身维护
雄厚的技术实力和优质的售后服务，提供连续的技术支持，使用户使用无后顾之忧。
空气经空压机压缩后，经过除尘、除油、干燥后，进入空气储罐，经过空气进气阀、左进气阀进入左吸附塔，塔压力升高，压缩空气中的氮分子被沸石分子筛吸附，未吸附的氧气穿过吸附床，经过左产气阀、氧气产气阀进入氧气储罐，这个过程称之为左吸，持续时间为几十秒。
左吸过程结束后，左吸附塔与右吸附塔通过均压阀连通，使两塔压力达到均衡，这个过程称之为均压，持续时间为3~5秒。
均压结束后，压缩空气经过空气进气阀、右进气阀进入右吸附塔，压缩空气中的氮分子被沸石分子筛吸附，富集的氧气经过右产气阀、氧气产气阀进入氧气储罐，这个过程称之为右吸，持续时间为几十秒。
同时左吸附塔中沸石分子筛吸附的氧气通过左排气阀降压释放回大气当中，此过程称之为解吸。
反之左塔吸附时右塔同时也在解吸。
为使分子筛中降压释放出的氮气完全排放到大气中，氧气通过一个常开的反吹阀吹扫正在解吸的吸附塔，把塔内的氮气吹出吸附塔。
这个过程称之为反吹，它与解吸是同时进行的。
右吸结束后，进入均压过程，再切换到左吸过程，一直循进行下去，从而连续产出高纯度的产品氧气。
制氧机的工作流程是由可编程控制器控制五个二位五通先导电磁阀，再由电磁阀分别控制十个气动管道阀的开、闭来完成的。
五个二位五通先导电磁阀分别控制左吸、
均压、右吸状态。
左吸、均压、右吸的时间流程已经存储在可编程控制器中，在断电状态下，五个二位五通先导电磁阀的先导气都接通气动管道阀的关闭口。
当流程处于左吸状态时，控制左吸的电磁阀通电，先导气接通左吸进气阀、左吸产气阀、右排气阀开启口，使得这三个阀门打开，完成左吸过程，同时右吸附塔解吸。
当流程处于均压状态时，控制均压的电磁阀通电，其它阀关闭；先导气接通均压阀开启口，使得这阀门打开，完成均压过程。
当流程处于右吸状态时，控制右吸的电磁阀通电，先导气接通右吸进气阀、右吸产气阀、左排气阀开启口，使得这三个阀门打开，完成右吸过程，同时左吸附塔解吸。
每段流程中，除应该打开的阀门外，其它阀门都应处于关闭状态。
