图论及其应用

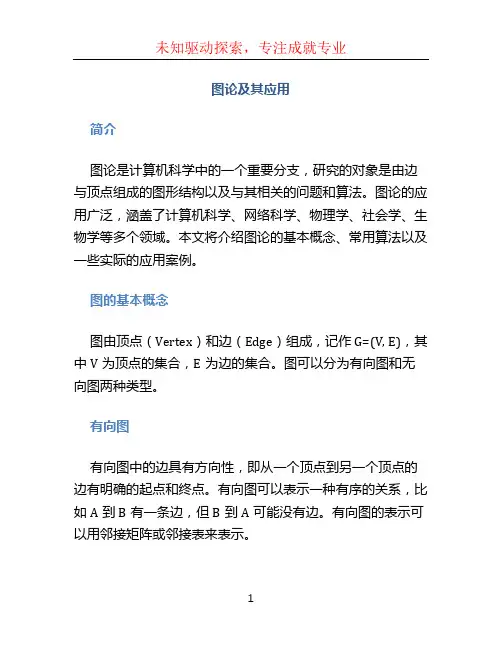

图论及其应用
图论及其应用简介图论是计算机科学中的一个重要分支，研究的对象是由边与顶点组成的图形结构以及与其相关的问题和算法。
图论的应用广泛，涵盖了计算机科学、网络科学、物理学、社会学、生物学等多个领域。
本文将介绍图论的基本概念、常用算法以及一些实际的应用案例。
图的基本概念图由顶点（Vertex）和边（Edge）组成，记作G=(V, E)，其中V为顶点的集合，E为边的集合。
图可以分为有向图和无向图两种类型。
有向图有向图中的边具有方向性，即从一个顶点到另一个顶点的边有明确的起点和终点。
有向图可以表示一种有序的关系，比如A到B有一条边，但B到A可能没有边。
有向图的表示可以用邻接矩阵或邻接表来表示。
无向图无向图中的边没有方向性，任意两个顶点之间都有相互连接的边。
无向图可以表示一种无序的关系，比如A与B有一条边，那么B与A之间也有一条边。
无向图的表示通常使用邻接矩阵或邻接表。
常用图论算法图论中有许多经典的算法，其中一些常用的算法包括：深度优先搜索（DFS）深度优先搜索是一种用于遍历或搜索图的算法。
通过从起始顶点开始，沿着一条路径尽可能深入图中的顶点，直到无法再继续前进时，返回上一个顶点并尝试下一条路径的方式。
DFS可以用于判断图是否连通，寻找路径以及检测环等。
广度优先搜索（BFS）广度优先搜索也是一种用于遍历或搜索图的算法。
不同于深度优先搜索，广度优先搜索逐层遍历顶点，先访问离起始顶点最近的顶点，然后依次访问与起始顶点距离为2的顶点，以此类推。
BFS可以用于寻找最短路径、搜索最近的节点等。
最短路径算法最短路径算法用于计算图中两个顶点之间的最短路径。
其中最著名的算法是迪杰斯特拉算法（Dijkstra’s A lgorithm）和弗洛伊德算法（Floyd’s Algorithm）。
迪杰斯特拉算法适用于没有负权边的图，而弗洛伊德算法可以处理带有负权边的图。
最小生成树算法最小生成树算法用于找到一个连通图的最小的生成树。
其中最常用的算法是普里姆算法（Prim’s Algorithm）和克鲁斯卡尔算法（Kruskal’s Algorithm）。
图论及其应用
图论及其应用班级：图论1班学院：软件学院学号：2014110993姓名：张娇图论从诞生至今已近300年，但很多问题一直没有很好地解决。
随着计算机科学的发展，图论又重新成为了人们研究讨论的热点，图形是一种描述和解决问题直观有效的手段，这里给出图论在现实生活中的一些应用。
虽然最早的图论问题追溯1736年(哥尼斯堡七桥间题)，而且在19世纪关于图论的许多重要结论已得出。
但是直到20世纪20年代图论才引起广大学者的注意并得以广泛接受和传播。
图论即形象地用一些点以及点与点之间的连线构成的图或网络来表示具体问题。
利用图与网络的特点来解决系统中的问题，比用线性规划等其他模型来求解往往要简单、有效得多。
图论就是研究图和网络模型特点、性质和方法的理论。
图论在许多领域,诸如物理、化学、运筹学、计算机科学、信息论、控制论、网络理论、社会科学以及经济管理等各方面都有广泛的应用,它已经广泛地应用于实际生活、生产和科学研究中。
下面对最大流问题进行探究。
最大流问题主要探究最大流问题的Ford-Fulkerson解法。
可是说这是一种方法，而不是算法，因为它包含具有不同运行时间的几种实现。
该方法依赖于三种重要思想：残留网络，增广路径和割。
在介绍着三种概念之前，我们先简单介绍下Ford-Fulkerson方法的基本思想。
首先需要了解的是Ford-Fulkerson是一种迭代的方法。
开始时，对所有的u,v属于V，f(u,v)=0(这里f(u,v)代表u到v的边当前流量)，即初始状态时流的值为0。
在每次迭代中，可以通过寻找一个“增广路径”来增加流值。
增广路径可以看做是从源点s到汇点t之间的一条路径，沿该路径可以压入更多的流，从而增加流的值。
反复进行这一过程，直到增广路径都被找出为止。
举个例子来说明下，如图所示，每条红线就代表了一条增广路径，当前s到t的流量为3。
当然这并不是该网络的最大流，根据寻找增广路径的算法我们其实还可以继续寻找增广路径，最终的最大流网络如下图所示，最大流为4。

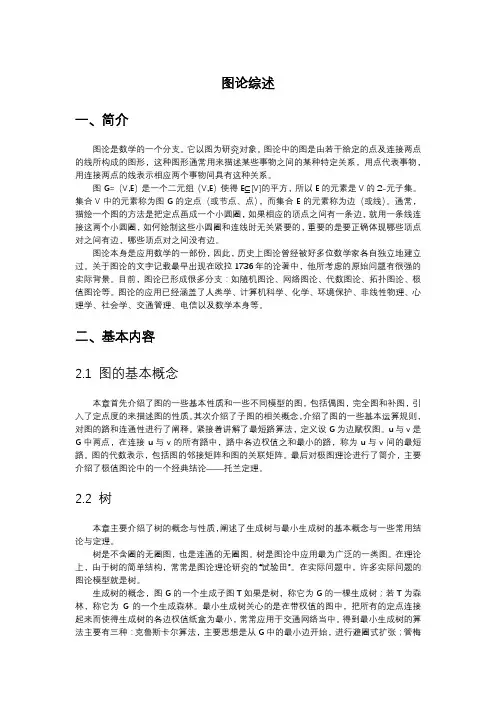

图论及其应用综述
图论综述一、简介图论是数学的一个分支。
它以图为研究对象。
图论中的图是由若干给定的点及连接两点的线所构成的图形，这种图形通常用来描述某些事物之间的某种特定关系，用点代表事物，用连接两点的线表示相应两个事物间具有这种关系。
图G=（V,E）是一个二元组（V,E）使得E⊆[V]的平方，所以E的元素是V的2-元子集。
集合V中的元素称为图G的定点（或节点、点），而集合E的元素称为边（或线）。
通常，描绘一个图的方法是把定点画成一个小圆圈，如果相应的顶点之间有一条边，就用一条线连接这两个小圆圈，如何绘制这些小圆圈和连线时无关紧要的，重要的是要正确体现哪些顶点对之间有边，哪些顶点对之间没有边。
图论本身是应用数学的一部份，因此，历史上图论曾经被好多位数学家各自独立地建立过。
关于图论的文字记载最早出现在欧拉1736年的论著中，他所考虑的原始问题有很强的实际背景。
目前，图论已形成很多分支：如随机图论、网络图论、代数图论、拓扑图论、极值图论等。
图论的应用已经涵盖了人类学、计算机科学、化学、环境保护、非线性物理、心理学、社会学、交通管理、电信以及数学本身等。
二、基本内容2.1 图的基本概念本章首先介绍了图的一些基本性质和一些不同模型的图，包括偶图，完全图和补图，引入了定点度的来描述图的性质。
其次介绍了子图的相关概念，介绍了图的一些基本运算规则，对图的路和连通性进行了阐释。
紧接着讲解了最短路算法，定义设G为边赋权图。
u与v是G中两点，在连接u与v的所有路中，路中各边权值之和最小的路，称为u与v间的最短路。
图的代数表示，包括图的邻接矩阵和图的关联矩阵。
最后对极图理论进行了简介，主要介绍了极值图论中的一个经典结论——托兰定理。
2.2 树本章主要介绍了树的概念与性质，阐述了生成树与最小生成树的基本概念与一些常用结论与定理。
树是不含圈的无圈图，也是连通的无圈图。
树是图论中应用最为广泛的一类图。
在理论上，由于树的简单结构，常常是图论理论研究的“试验田”。
图论及其应用
图和子图 图和简单图图 G = (V, E)， 其中 V = {νv v v ,......,,21} V ---顶点集， ν---顶点数E = {e e e 12,,......,ε}E ---边集， ε---边数例。
左图中， V={a, b,......,f}, E={p,q, ae, af,......,ce, cf} 注意， 左图仅仅是图G 的几何实现（代表）， 它们有无穷多个。
真正的 图G 是上面所给出式子，它与顶点的位置、边的形状等无关。
不过今后对两者将经常不加以区别。
称 边 ad 与顶点 a (及d) 相关联。
也称 顶点 b(及 f) 与边 bf 相关联。
称顶点a 与e 相邻。
称有公共端点的一些边彼此相邻，例如p 与af 。
环（loop ，selfloop ）：如边 l 。
棱（link ）：如边ae 。
重边：如边p 及边q 。
简单图：（simple graph ）无环，无重边 平凡图：仅有一个顶点的图（可有多条环）。
一条边的端点：它的两个顶点。
记号：νε()(),()().G V G G E G ==。
习题1.1.1 若G 为简单图，则εν≤⎛⎝ ⎫⎭⎪2 。
1.1.2 n ( ≥ 4 )个人中，若每4人中一定有一人认识其他3人，则一定有一 人认识其他n-1人。
同构在下图中， 图G 恒等于图H , 记为 G = H ⇔ V （G)=V(H), E(G)=E(H)。
图G 同构于图F ⇔ V(G)与V(F), E(G)与E(F)之间各存在一一对应关系，且这二对应关系保持关联关系。
记为 G ≅F 。
注 往往将同构慨念引伸到非标号图中，以表达两个图在结构上是否相同。
de f G = (V, E)y z w cG =(V , E )w cyz H =(V ’, E ’)’a ’c ’y ’e ’z ’F =(V ’’, E ’’)注 判定两个图是否同构是NP-hard 问题。
完全图(complete graph) Kn空图（empty g.） ⇔ E = ∅ 。

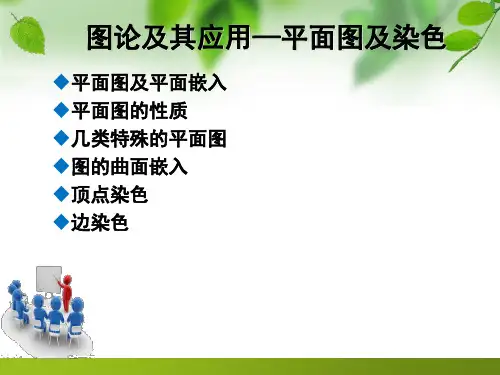

图论及其应用
顶点染色
定理：对于任何一个图χ（G）≤ω（G）。 ω（G）为图G的团数，用来描述χ（G）的下 界，其中ω（G）=max{k|Kk属于G}。
顶点染色
给定图G=（V，E）的一个k-点染色。用Vi表示G中染以 第i色的顶点集合（i=1,2，…，k），则每个Vi都是G 的独立集。因而G的每一个K-点染色对应V(G)的一个划 分[V1,V2,…,Vk]，其中每一个Vi是一个独立集。反之 ，给出V(G)的这样一个划分（V1,V2,…,Vk），其中每 一个Vi均是独立集（1≤i≤k），则相应得到G的一个k点染色，称V(G)的这样一个划分为G的一个色划分，每 一个Vi称为色类。因此，G的色数χ(G)就是使这种划 分成为可能最小自然数k。
推论：若G是p(G) 3且g(G) 3的平图，则 q(G) g(G) ( p(G) 2)。 g(G) 2
平面图的性质
推论：任何一个简单平面图G，有 q(G)≤3p(G)-6
推论：设G是简单平面图，则δ(G)≥6.
定理：仅存在5种正多面体，即正四面体、正 方体、正八面体、正十二面体和正二十面体。
定理：每一个平面的色数不超过5
边染色
定义：无环图G的一个正常染色k-边染色（简 称k-边染色）是指一个映射φ：E(G)→{1,2， …，k}，使对G中任意两条相邻的边e1和e2，有 φ(e1)≠φ(e2)。若G有一个正常k-边染色，则 称G是k-边染色的。G的边色数是指G为k-边染 色的最小整数k的值，记为
χ'(G)。若χ'(G)=k，则称G是k-边可色的。
边染色
设G有一个正常k-边染色，置Ei为G中所有染 以第i种颜色的边的全体，则E1，E2，…，Ek 是G的k个边不相交的对集，并且

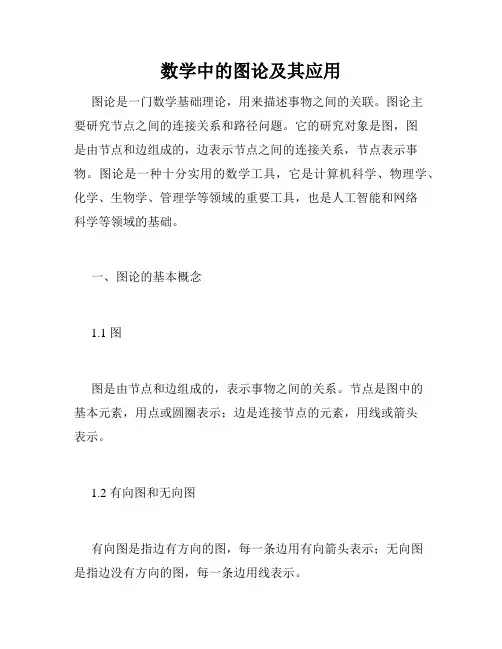

数学中的图论及其应用
数学中的图论及其应用图论是一门数学基础理论，用来描述事物之间的关联。
图论主要研究节点之间的连接关系和路径问题。
它的研究对象是图，图是由节点和边组成的，边表示节点之间的连接关系，节点表示事物。
图论是一种十分实用的数学工具，它是计算机科学、物理学、化学、生物学、管理学等领域的重要工具，也是人工智能和网络科学等领域的基础。
一、图论的基本概念1.1 图图是由节点和边组成的，表示事物之间的关系。
节点是图中的基本元素，用点或圆圈表示；边是连接节点的元素，用线或箭头表示。
1.2 有向图和无向图有向图是指边有方向的图，每一条边用有向箭头表示；无向图是指边没有方向的图，每一条边用线表示。
1.3 节点的度和邻居节点节点的度是指与节点相连的边的数量，具有相同度的节点称为同阶节点；邻居节点是指与节点相连的节点。
1.4 遍历和路径遍历是指从起点出发访问图中所有节点的过程；路径是指跨越边连接的节点序列，路径长是指路径中边的数量。
二、图论的应用2.1 网络科学网络科学是研究节点和边之间的关系，以及节点和边之间的动态演化的学科。
网络科学中的图模型是节点和边的结合体，其应用包括社会网络、生物网络和物理网络等。
社会网络是指人们之间的社交网络，它描述了人与人之间的关系。
社交网络可以用图模型表示，节点表示人，边表示人与人之间的互动关系，例如朋友关系、家庭关系等。
生物网络是指由生物分子构成的网络，例如蛋白质相互作用网络、代谢网络等。
在生物网络中，节点可以表示蛋白质或基因，边可以表示蛋白质或基因之间相互作用的联系，这些联系可以进一步探究生物进化和疾病发生的机理。
物理网络是指由物理粒子构成的网络，例如网络电子、量子态等。
在物理网络中，节点可以表示量子比特或电子，边可以表示色散力或超导电性等物理现象。
2.2 计算机科学图论在计算机科学中的应用非常广泛，例如数据结构、算法设计和网络安全等方面。
图论在计算机科学中的经典应用包括最短路径算法、最小生成树算法等。
图论及其应用
Prim算法及思想
• • • • • 首先我们将V分成两部分U,S U∩S=∅ U∪S=V 一开始S中只有任意以个节点 每次我们枚举每条U，S之间的边权最小的边S中 这条边的端点 删除并加入U • 我们可以每次更新S中点的这个值不需要每次枚 举边复杂度O(n^2) • 如果使用堆优化可以做到O(nlogn+nlogm)
tarjan算法
tarjan算法
拓扑排序
• 每次选择一个入度为0的点加入队列，然后 删掉这个点的所有出度
小试身手
• APIO2009 atm • 有一个城市有若干条有向道路 • 一个小偷从一个点出发想偷这个城ATM机， 他从一个点出发，最后偷完之后需要到一 个酒吧庆祝，给定道路情况，每个路口atm 的钱数和有没有酒吧，求最多能偷多少钱。 • n<=100000
小试身手
对于n<=1000我们依然可以直接暴力建出图 来进行Dijsktra算法但是对于n<=10000的测 试点，所有边一共有10^10条，我们无法存下 来但是我们发现，只有x坐标相邻和y坐标相 邻的边才有意义(为什么？)，然后就可以建出 图来用堆优化的Dij或者spfa过掉
小试身手
• 给你一个n个点的图，小Q有q个询问，每次 询问任意两点之间的最短路 • n<=200,q<=4000000
Байду номын сангаас
最短路算法
• 如果我们需要知道所有的点对之间的最短 路，可以使用floyed的传递闭包方法。 • floyed算法思想： • 我们每次选择一个中间点，然后枚举起点 和终点，用通过中间点的最短路径更新起 点和终点之间的最短路径时间复杂度O(n^3)
floyed代码实现
• 代码非常简单 • 注意枚举顺序
图论及其应用
一个最小边割集。
连通度
定义：如果0<k≤λ(G),则称G是k-边连通图。
定理：图G是k-边连通图当且仅当对E(G)的任 意一个子集E1，若|E1|≤k-1，则G\E1仍是连通 图。
连通度
定理：对p 简单图G,有
(1) (G) (G),(G) (G); (2) (G) p 1,等号成立当且仅当G Kp; (3)(G) p 1,等号成立当且仅当G Kp; (4)对G的任意一个顶点u， (G) 1 (G u); (5)对G的任意一条边e，(G) 1 (G e) (G).
（v0-vk）路P，且E(P) E(W ) 。
若P是一条路，x与y为顶点，用
表示这条路。
当G为简单图时，W=v0e1v1e2v2···vk-1ekvk，可简写为 W=v0v1v2···vk-1vk。
路和圈
对于图G中两个给定的顶点u和v,若存在（u-v）路，则 必存在长度最短的（u-v）路P0，称P0的长度为u，v的 距离，记为dG(u,v)或d(u,v)。
Байду номын сангаас
连通图
定理：设D是连通的有向图，则D是强连通的当 且仅当D的每一条弧都含在某一有向圈中。
连通度
定义：设连通图G=(V,E)不是完全图,V1是V(G)的一个
非空真子集,若G\V1非连通,则称V1是G的点割集。若点 割集V1含有k个顶点,也称V1是G的k-点割集。
定义：图G是p 阶连通图，令
（G）
表示n个点的回路。
有向图D的有向途径是指交替地出现点和弧的一个有限非空序列
W=v0a1v1a2v2···akvk ，对于i=1,2,···,k,弧ai的起点是vi1,终点是vi，简称W是一条（v0-vk）有向途径。在严格有向图中， 可用v0v1···vk表示有向途径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网上资源：专利
/ http://www.wipo.int/ http://www.european-patent-
/ / http://www.jpo.go.jp/
精品课件
北京九章图书有限公司
技能，将技能升华为素质，将素质升华
为成功。。。。。。
精品课件
数学预备知识
集合论 数理逻辑 归纳法原理 组合分析与计数 鸽巢原理（鸽舍原理、抽屉原理） 等价关系与同余
精品课件
集合论
自然数集、整数集、有理数集、实数集
NZQR
并集，交集，差集，补集，对称差集 集合的计数：card A=n
精品课件
几点建议
做人：厚德博学 敬业乐群
读书：博与精 薄与厚
创新：IPR (Intellectual Property Rights)
职业定位：CEO、CTO、CFO、
首席科学家、 董事长
技术管理？技术专家
理想与价值体现：修身、齐家、治国、
社会价值
平天下 个人价值？
身心健康，全面发展：IQ、EQ、AQ
精品课件
网上资源：文章、论文、图书
IEE,IEEE,IEICE / SCI,EI Village .
cn/ / /
名人名言
智者，善假于物也 学贵有恒，人贵有志 贵我、通今：横尽虚空，山河大地无一
可恃，可恃惟我；数尽来劫，前后左右 无一可据，可据惟今！ 生当作人杰，死亦为鬼雄！
精品课件
一副对联、一句勉励
上联： 做人做事做第一
下联： 创新创业创世界
横批： 众志成城
千里之行，始于足下， 兴趣是最好的老 师，将兴趣升华为爱好，将爱好升华为
精品课件
第八章 有向图
有向图 有向路 有向圈
精品课件
第九章 网络
流 割 最大流最小割定理 Menger定理
精品课件
第十章 NP –完全问题
优化问题 P类和NP类 Cook定理 六个基本NPC问题
精品课件
第十一章 图论的应用
图论在现代网络设计和流量分析中的应 用
图论在信息安全中的应用 图论在信号处理中的应用
¢ n ⅱ/ n
精品课件
Next week
第一章 图的基本概念
精品课件
A
自然数集的计数：
0
实数集的计数：
精品课件
数理逻辑 （1）
(xS)P(x)
全称量词 (xS)P(x)
存在量词 否定 合取 析取 条件命题 双条件命题
精品课件
数理逻辑 （2）
P Q (P)Q
Q P
条件命题 逆命题
QP
逆否命题：
精品课件
数理逻辑 （3）
(P Q )(Q P )
图和简单图 同构 子图 顶点的度 路和连通性 圈 最短路问题
精品课件
第二章 树
树 割边和键 割点 连线问题
精品课件
第三章 连通度
连通度 块 可靠通信网建设问题
精品课件
第四章 Euler环游和Hamilton 圈
Euler环游 Hamilton圈 旅行售货员问题
精品课件
自然数n均为真
a) P(1)为真；
b) 对于 P(k+1)为真；
，如果P(k)为真，则
精品课件
归纳法原理二
对每个自然数，设P(n)是一个数学命题。如 果下面的性质a和b成立，则t Pk(n)对每个自然 数n均为真
a) P(1)为真；
b) 对于
，如果对所有
P(t)为真，则 P(k+1)为真；
/ 北京海淀西大街31号 海淀图书城 籍海
楼二层 北京九章图书有限公司 邮编： 100080
电话：（010） 62639894、62539135、 62559881 （均可收传真）
E-mail: chaoh@
精品课件
双条件命题
精品课件
引理、定理、推论
引理（lemma) : 希腊语意为前提 定理 (theorem):希腊语意为待证的论题 推论 (corollary): 拉丁语，意为赠品，
是从定理或命题出发无需太多额外工作 即可得出的论断
精品课件
归纳法原理一
对每个自然数，设P(n)是一个数学命题。 如果下面k 的N性质a和b成立，则P(n)对每个
A Friendly Introduction to Graph Theory, Fred Buckley,Marty Lewinter.
精品课件
学习方法
目的明确 态度端正 理论和实践相结合 充分利用资源 逐步实现从知识到能力到素质的深化和
升华
精品课件
课程考核
平时成绩 （10%） 图论应用的小论文 （60%） 开卷考试 （30%）
精品课件
教材和主要参考资料 （2）
《图论及其应用》，J.A. 邦迪 及 U.S.R 默蒂，科学出版社。 （原书： Graph Theory with Applications, J.A. Bondy & U.S.R. Murty)
Introduction to Graph Theory, Second Edition , Douglas B. West.
物理学、化学、运筹学、计算机科学、 电子学、信息论、控制论、网络理论、 社会科学、管理科学等领域应用
精品课件
课程目标
通过本课程学习，要求学生掌握图论的基本理 论及推理方法，为通信网络、电路辅助设计、 信息工程、密码学等打下理论基础。
掌握图论的基本理论与基本方法，并用这些理 论与方法解决一些实际问题，了解图论在现代 信息科学和现代通信系统中的应用。本课程特 别强调理论与工程实践相结合，以提高学生的 学习知识、运用知识能力。
精品课件
教材和主要参考资料 （1）
《图论及其应用》，孙惠泉，科学出版 社，2004年9月。
《图论导引》，Douglas B.West 著， 李建中、骆吉洲译，机械工业出版社， 2006年2月。
《图论简明教程》，Fred Buckley,Marty Lewinter 著，李慧霸、 王凤芹译，清华大学出版社，2005年1月。
第五章 匹配
匹配 偶图的匹配和覆盖 完美匹配 人员分派问题 最优匹配问题
精品课件
第六章 着色问题
边色数 Vizing定理 点着色 色数 Brooks定理 围长和色数
精品课件
第七章 平面图
平图和平面图 对偶图 Euler公式 Kuratowski定理 五色定理和四色猜想 平面性算法
图论及其应用 Graph Theory and Its
Applications
精品课件
主要内容
图论前言 数学预备知识
精品课件
前言
课程目标 学时和学分 教学大纲 教材和主要参考资料 课程考核
精品课件
图论学科简介 （1）
哥尼斯堡七桥问题 欧拉（1707~1782）：根据几何位置的解
满足
x, y,zS
a) 自反性 (x,x)R b) 对称性
c) 传递性 ((x ,y ) R ) ((y ,x ) R )
(x ,y ) R 且 (y ,z ) R (x ,z ) R
精品课件
等价关系与同余 （2）
xymodn
对于“模n同余”是等价关系，其等 价类成为模n的余数类或者同余类， 所有的同余类构成的集合
精品课件
学时和学分
学时数 54 学分数 3
精品课件
教学大纲 （共11章）
通过教学，使学生掌握该课程的基本理 论与方法，培养对离散对象的抽象思维 与解决实际问题的能力，并为学习相关 课程及将来从事科学研究创新和工程实 践奠定理论基础，及培养学生理论与实 践相结合的能力。
精品课件
第一章 图的基本概念
题方法，这是图论领域的第一篇论文， 1736年， 被尊称为图论和拓扑之父 图论是组合数学的一个分支，它交叉运 用了拓扑学、群论、数论等学科，有时 将其归为离散数学的一个分支
精品课件
图论学科简介 （2）
19世纪末期，图论应用于电网络方程组 和有机化学中的分子结构
20世纪中叶，由于计算机的发展，图论 用来求解生产管理、军事、交通运输、 计算机和网络通信等领域中的离散性问 题
精品课件
网上资源：标准
http://www.itu.int/home/index.html / / / / / /wireless/ / / /
精品课件
组合分析与计数
映 射x
双射 x
幂集、子集的个数计数
精品课件
鸽巢原理（鸽舍原理、抽屉原理）
平均值总是介于最大值和最小值之间 如果对象多于kn的一个集合被划分为n个
类，则必有一个包含的对象多于k个
精品课件
等价关系与同余 （1）
集合S上的一个等价关系是S上的一个关系 R,它对不同元素
