电脑主机内部结构分析
电脑拆机实验报告
一、实验目的1. 了解电脑内部结构，熟悉各部件的功能。
2. 掌握电脑拆装的基本步骤和注意事项。
3. 提高动手能力和实际操作技能。
二、实验器材1. 电脑主机一台（含显示器、键盘、鼠标）2. 螺丝刀一把3. 夹子一把4. 拆装工具一套（如主板固定螺丝、内存条固定扣具等）5. 防静电手环一个三、实验步骤1. 关闭电脑电源，拔掉电源线。
2. 将显示器、键盘、鼠标等外部设备从电脑主机上拔下。
3. 拆卸机箱侧板：a. 使用螺丝刀拧下机箱侧板上的螺丝。
b. 用手轻轻拉起侧板，使其与机箱分离。
4. 拆卸内部硬件：a. 拔掉连接主板的硬盘/光盘数据线和电源总线。
b. 拔掉CPU风扇电源线。
c. 拆卸内存条：将内存条旁边的固定扣具向外掰开，取出内存条。
d. 拆卸显卡：首先拔掉显卡与机箱固定的螺丝，然后轻轻拉起显卡，使其与主板分离。
e. 拆卸CPU：首先拔掉CPU风扇电源线，然后使用专用工具拆卸CPU。
f. 拆卸硬盘：首先拔掉硬盘与主板连接的数据线和电源线，然后使用专用工具拆卸硬盘。
5. 拆卸其他部件：a. 拆卸光驱：首先拔掉光驱与主板连接的数据线和电源线，然后使用专用工具拆卸光驱。
b. 拆卸声卡、网卡等扩展卡：首先拔掉扩展卡与主板连接的数据线和电源线，然后使用专用工具拆卸扩展卡。
6. 清理机箱内部：a. 使用吸尘器或棉签清理机箱内部灰尘。
b. 清理散热器风扇上的灰尘。
7. 重新组装电脑：a. 将拆卸下来的部件按照拆卸时的顺序重新安装。
b. 固定好各部件，确保连接牢固。
c. 将机箱侧板安装回原位。
d. 将显示器、键盘、鼠标等外部设备连接到电脑主机上。
8. 开启电脑，检查各部件工作是否正常。
四、实验结果与分析1. 通过本次实验，我们对电脑内部结构有了更深入的了解，熟悉了各部件的功能。
2. 掌握了电脑拆装的基本步骤和注意事项，提高了动手能力和实际操作技能。
3. 在拆卸过程中，我们遇到了以下问题：a. 部分螺丝拧紧力过大，拆卸时费力。
PC开裂原因分析
PC开裂原因分析PC开裂出现的原因可能有多种，下面将从结构设计、制造材料、制造工艺、使用环境等方面进行分析，并提出解决方案。
一、结构设计：1.1不合理的结构设计：PC主机通常由塑料外壳、金属边框和内部零部件组成。
如果结构设计不合理，例如支撑点布置不均匀、内部零部件位置布置不合理等，会产生不均匀的力分布，导致外壳开裂。
解决方案：在设计阶段，需要对主机进行强度分析和仿真，确保结构设计合理，并避免力集中。
1.2热胀冷缩引起的应力：由于PC主机在使用过程中会产生热量，温度变化会造成塑料外壳的热胀冷缩，如果结构设计不合理，强度不足，就会导致外壳开裂。
解决方案：在设计阶段，需要考虑材料的热胀冷缩系数，并计算应力分布情况，合理选择材料和厚度。
二、制造材料：2.1不合格的原材料：PC主机外壳通常使用塑料材料，如果采购的原材料质量不合格，如含有杂质、未达到设计强度要求等，就会导致外壳易于开裂。
解决方案：加强对原材料的质量控制，与供应商建立良好的合作关系，并严格把控原材料的质量检测流程。
2.2塑料材料的老化：塑料材料会随着时间的推移而老化，特别是在高温或者湿度环境下，容易失去强度，出现开裂现象。
解决方案：选择耐老化性能好的塑料材料，并在制造过程中进行适当的老化测试，确保产品的长期使用性能。
三、制造工艺：3.1温度和压力控制不当：在注塑成型过程中，如果温度和压力控制不当，就会导致外壳中存在内部应力，使其变脆，易于开裂。
解决方案：确保注塑机的温度和压力控制精准，并进行合理的热流道设计，避免应力集中。
3.2模具设计不合理：模具在注塑成型中起着重要作用，如果模具设计不合理，例如模具结构不均匀、过渡曲线设计不合理等，就会导致产品容易开裂。
解决方案：优化模具设计，确保结构均衡并充分考虑产品应力分布。
四、使用环境：4.1温度和湿度变化：PC主机在使用过程中经常面临温度和湿度的变化，特别是在气候环境极端的地方，容易引起外壳开裂。
解决方案：设计PC主机时，应考虑到使用环境的特点，并合理选择材料和制造工艺，增加外壳的强度和稳定性。
计算机的组成部分及功能
计算机的组成部分及功能由运算器，控制器，存储器，输入装置和输出装置五大部件组成计算机，每一部件分别按要求执行特定的基本功能。
⑴运算器或称算术逻辑单元（Arithmetical and Logical Unit）运算器的主要功能是对数据进行各种运算。
这些运算除了常规的加、减、乘、除等基本的算术运算之外，还包括能进行“逻辑判断”的逻辑处理能力，即“与”、“或”、“非”这样的基本逻辑运算以及数据的比较、移位等操作。
⑵存储器（Memory unit）存储器的主要功能是存储程序和各种数据信息，并能在计算机运行过程中高速、自动地完成程序或数据的存取。
存储器是具有“记忆”功能的设备，它用具有两种稳定状态的物理器件来存储信息。
这些器件也称为记忆元件。
由于记忆元件只有两种稳定状态，因此在计算机中采用只有两个数码“0”和“1”的二进制来表示数据。
记忆元件的两种稳定状态分别表示为“0”和“1”。
日常使用的十进制数必须转换成等值的二进制数才能存入存储器中。
计算机中处理的各种字符，例如英文字母、运算符号等，也要转换成二进制代码才能存储和操作。
存储器是由成千上万个“存储单元”构成的，每个存储单元存放一定位数（微机上为8位）的二进制数，每个存储单元都有唯一的编号，称为存储单元的地址。
“存储单元”是基本的存储单位，不同的存储单元是用不同的地址来区分的，就好像居民区的一条街道上的住户是用不同的门牌号码来区分一样。
计算机采用按地址访问的方式到存储器中存数据和取数据，即在计算机程序中，每当需要访问数据时，要向存储器送去一个地址指出数据的位置，同时发出一个“存放”命令（伴以待存放的数据），或者发出一个“取出”命令。
这种按地址存储方式的特点是，只要知道了数据的地址就能直接存取。
但也有缺点，即一个数据往往要占用多个存储单元，必须连续存取有关的存储单元才是一个完整的数据。
计算机在计算之前，程序和数据通过输入设备送入存储器，计算机开始工作之后，存储器还要为其它部件提供信息，也要保存中间结果和最终结果。
计算机的五大组成部分

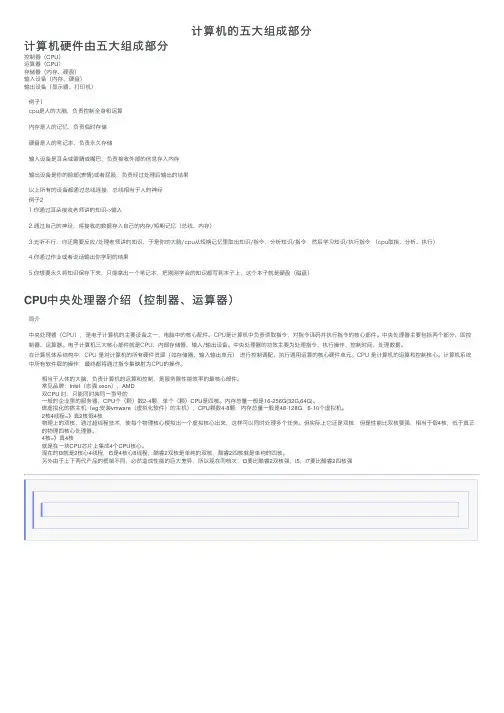

计算机的五⼤组成部分计算机硬件由五⼤组成部分控制器（CPU）运算器（CPU）存储器（内存、硬盘）输⼊设备（内存、硬盘）输出设备（显⽰器、打印机）例⼦1cpu是⼈的⼤脑，负责控制全⾝和运算内存是⼈的记忆，负责临时存储硬盘是⼈的笔记本，负责永久存储输⼊设备是⽿朵或眼睛或嘴巴，负责接收外部的信息存⼊内存输出设备是你的脸部(表情)或者屁股，负责经过处理后输出的结果以上所有的设备都通过总线连接，总线相当于⼈的神经例⼦21.你通过⽿朵接收⽼师讲的知识->输⼊2.通过⾃⼰的神经，将接收的数据存⼊⾃⼰的内存/短期记忆（总线、内存）3.光听不⾏，你还需要反应/处理⽼师讲的知识，于是你的⼤脑/cpu从短期记忆⾥取出知识/指令，分析知识/指令，然后学习知识/执⾏指令 （cpu取指、分析、执⾏）4.你通过作业或者说话输出你学到的结果5.你想要永久将知识保存下来，只能拿出⼀个笔记本，把刚刚学会的知识都写到本⼦上，这个本⼦就是硬盘（磁盘）CPU中央处理器介绍（控制器、运算器）简介中央处理器（CPU），是电⼦计算机的主要设备之⼀，电脑中的核⼼配件。
CPU是计算机中负责读取指令，对指令译码并执⾏指令的核⼼部件。
中央处理器主要包括两个部分，即控制器、运算器。
电⼦计算机三⼤核⼼部件就是CPU、内部存储器、输⼊/输出设备。
中央处理器的功效主要为处理指令、执⾏操作、控制时间、处理数据。
在计算机体系结构中，CPU 是对计算机的所有硬件资源（如存储器、输⼊输出单元） 进⾏控制调配、执⾏通⽤运算的核⼼硬件单元。
CPU 是计算机的运算和控制核⼼。
计算机系统中所有软件层的操作，最终都将通过指令集映射为CPU的操作。
相当于⼈体的⼤脑，负责计算机的运算和控制，是服务器性能效率的最核⼼部件。
常见品牌：Intel（志强 xeon），AMD双CPU 时，只能同时装同⼀型号的⼀般的企业⾥的服务器，CPU个（颗）数2-4颗，单个（颗）CPU是四核。
内存总量⼀般是16-256G(32G,64G)。
计算机的组成

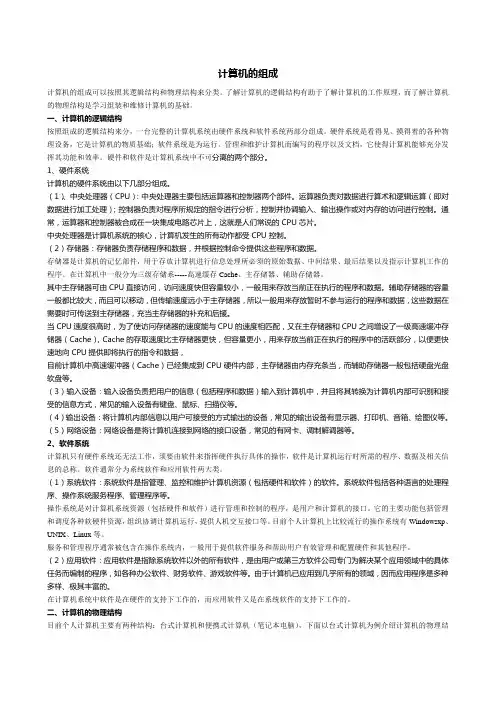

计算机的组成计算机的组成可以按照其逻辑结构和物理结构来分类。
了解计算机的逻辑结构有助于了解计算机的工作原理，而了解计算机的物理结构是学习组装和维修计算机的基础。
一、计算机的逻辑结构按照组成的逻辑结构来分，一台完整的计算机系统由硬件系统和软件系统两部分组成。
硬件系统是看得见、摸得着的各种物理设备，它是计算机的物质基础；软件系统是为运行、管理和维护计算机而编写的程序以及文档，它使得计算机能够充分发挥其功能和效率。
硬件和软件是计算机系统中不可分离的两个部分。
1、硬件系统计算机的硬件系统由以下几部分组成。
（1）、中央处理器（CPU）：中央处理器主要包括运算器和控制器两个部件。
运算器负责对数据进行算术和逻辑运算（即对数据进行加工处理）；控制器负责对程序所规定的指令进行分析，控制并协调输入、输出操作或对内存的访问进行控制。
通常，运算器和控制器被合成在一块集成电路芯片上，这就是人们常说的CPU芯片。
中央处理器是计算机系统的核心，计算机发生的所有动作都受CPU控制。
（2）存储器：存储器负责存储程序和数据，并根据控制命令提供这些程序和数据。
存储器是计算机的记忆部件，用于存放计算机进行信息处理所必须的原始数据、中间结果、最后结果以及指示计算机工作的程序。
在计算机中一般分为三级存储系-----高速缓存Cache、主存储器、辅助存储器。
其中主存储器可由CPU直接访问，访问速度快但容量较小，一般用来存放当前正在执行的程序和数据。
辅助存储器的容量一般都比较大，而且可以移动，但传输速度远小于主存储器，所以一般用来存放暂时不参与运行的程序和数据，这些数据在需要时可传送到主存储器，充当主存储器的补充和后援。
当CPU速度很高时，为了使访问存储器的速度能与CPU的速度相匹配，又在主存储器和CPU之间增设了一级高速缓冲存储器（Cache），Cache的存取速度比主存储器更快，但容量更小，用来存放当前正在执行的程序中的活跃部分，以便更快速地向CPU提供即将执行的指令和数据，目前计算机中高速缓冲器（Cache）已经集成到CPU硬件内部，主存储器由内存充条当，而辅助存储器一般包括硬盘光盘软盘等。
拆装电脑实验报告总结(3篇)
第1篇一、实验目的本次实验旨在通过拆装电脑，加深对电脑内部结构和工作原理的理解，提高动手能力和故障排查能力。
通过实际操作，掌握电脑主要部件的安装与拆卸方法，了解电脑组装的流程，为以后维护和升级电脑打下基础。
二、实验器材1. 电脑一台（含主机、显示器、键盘、鼠标等）2. 拆装工具一套（十字螺丝刀、尖嘴钳、撬棒等）3. 电脑配件（CPU、主板、内存、硬盘、显卡等）三、实验步骤1. 拆卸显示器- 关闭电脑，断开电源和信号线。
- 打开显示器后盖，取出连接线和电源线。
- 使用螺丝刀拆卸显示器支架，取出显示器。
2. 拆卸主机外壳- 关闭电脑，断开电源和信号线。
- 使用螺丝刀拆卸主机后盖，取出内部连接线和电源线。
- 使用撬棒轻轻将主机外壳撬开。
3. 拆卸内部部件- 使用螺丝刀拆卸CPU风扇和散热器。
- 使用螺丝刀拆卸内存条。
- 使用螺丝刀拆卸硬盘和光驱。
- 使用螺丝刀拆卸显卡。
- 使用螺丝刀拆卸主板。
4. 安装新部件- 将新购买的CPU、内存、硬盘、显卡等部件按照拆卸的顺序逐一安装。
- 使用螺丝刀固定好CPU风扇和散热器。
- 将内存条、硬盘、光驱、显卡等部件安装到主板上。
- 连接好电源线和信号线。
5. 组装主机- 将拆卸的主机外壳安装回去。
- 连接好显示器、键盘、鼠标等外部设备。
6. 开机测试- 连接电源，打开电脑，检查各项功能是否正常。
四、实验结果与分析1. 通过本次实验，成功拆装了一台电脑，掌握了电脑主要部件的安装与拆卸方法。
2. 了解到了电脑内部结构和工作原理，为以后维护和升级电脑打下了基础。
3. 实验过程中，遇到以下问题：- 拆卸CPU风扇时，散热器没有取下，导致风扇无法安装。
- 安装内存条时，方向错误，导致无法插入。
- 组装主机时，电源线连接错误，导致电脑无法启动。
4. 针对以上问题，分析原因如下：- 拆卸CPU风扇时，未仔细阅读说明书，导致操作失误。
- 安装内存条时，未仔细观察内存条接口，导致方向错误。
计算机硬件体系结构_图文
3.2 微型计算机主机结构
3.2.4 内存储器 内存储器在主机内部(简称内存)，一般由半
导体材料构成。内存储器可分为只读存储器和 随机读写存储器。
内存储器分类
3.2 微型计算机主机结构
1. 只读存储器 •特点：存储的信息只能读出，不能随机改写或 存入，断电后信息不会丢失，可靠性高。 •ROM分类
3.1 计算机系统的构成 典型的计算机硬件体系结构如下 ：
CPU
（含运算 器和控制
器）
地址总线（AB ）
数据总线（DB）
控制总线（CB）
RAM
ROM
I/O接口
I/O设备
3.1计算机系统的构成
冯·诺依曼计算机体系结构的主要特点是： (1) 采用二进制形式表示程序和数据。 (2) 计算机硬件是由运算器、控制器、存储器、输 入设备和输出设备五大部分组成 。 (3) 程序和数据以二进制形式存放在存储器中。 (4) 控制器根据存放在存储器中的指令 (程序) 工作 。
② 数据总线。传输的是数据，一般是双向传输 。CPU进行“读”时，数据由外设流向CPU，当CPU进 行“写”时，数据由CPU流向外设。
③ 控制总线。传输的是对外设进行控制和状态 检测的信号，有的是CPU向内存或外部设备发出的信 号；有的是内存或外部设备向CPU发出的信号。对每 条控制线而言信号是单向传送，但作为整体是双向的 。
3.2 微型计算机主机结构
3.2.5 总线 总线：是一组连接各个部件的公共通信线路，是计 算机内部传输指令、数据和各种控制信息的高速通 道，是计算机硬件的一个重要组成部分。 总线按所传输信号不同可分为： 数据总线 地址总线 控制总线。
3.2 微型计算机主机结构
① 地址总线。传输的是地址信号，一般是单向 传输。当CPU需要访问某个外设时，它向地址总线发 出相应外设的地址信号，以选择某个外设。
主机箱拆卸实验报告(3篇)
第1篇一、实验目的1. 熟悉主机箱的结构组成。
2. 掌握主机箱拆卸的基本步骤和方法。
3. 了解拆卸过程中需要注意的安全事项。
二、实验器材1. 主机箱一台2. 螺丝刀一把3. 尺子一把4. 记录本一本三、实验步骤1. 准备工作- 将主机箱放置在平稳的工作台上。
- 确保主机箱内没有电源，避免触电风险。
2. 拆卸电源- 使用螺丝刀拧下电源的固定螺丝，将电源从主机箱中取出。
3. 拆卸硬盘- 查找硬盘的固定螺丝，拧下螺丝，取出硬盘。
4. 拆卸光驱- 查找光驱的固定螺丝，拧下螺丝，取出光驱。
5. 拆卸CPU散热器- 查找CPU散热器的固定螺丝，拧下螺丝，取出散热器。
6. 拆卸内存条- 查找内存条插槽，打开插槽卡扣，取出内存条。
7. 拆卸显卡- 查找显卡的固定螺丝，拧下螺丝，取出显卡。
8. 拆卸主板- 查找主板的固定螺丝，拧下螺丝，取出主板。
9. 拆卸机箱风扇- 查找机箱风扇的固定螺丝，拧下螺丝，取出风扇。
10. 拆卸电源线- 查找电源线的连接口，断开连接，取出电源线。
四、实验结果1. 成功拆卸主机箱内的所有部件。
2. 没有损坏任何部件。
3. 拆卸过程中没有发生意外事故。
五、实验分析1. 通过本次实验，我们对主机箱的结构组成有了更深入的了解。
2. 在拆卸过程中，我们掌握了主机箱拆卸的基本步骤和方法。
3. 实验过程中，我们注意到了安全事项，避免了触电等事故的发生。
六、实验总结1. 主机箱拆卸实验是一个基础的电脑维护操作，对于电脑爱好者来说非常重要。
2. 在进行主机箱拆卸时，要注意安全，避免触电等事故的发生。
3. 掌握主机箱拆卸的基本步骤和方法，有助于我们更好地进行电脑维护和升级。
七、注意事项1. 在拆卸主机箱时，一定要确保主机箱内没有电源，避免触电风险。
2. 在拆卸过程中，要轻拿轻放，避免损坏部件。
3. 拆卸过程中，要记录好每个部件的安装位置，以便于后续的组装。
八、实验心得通过本次实验，我深刻体会到理论与实践相结合的重要性。
