棉纤维“马克隆值”检验操作规程10
对HVI spectrum棉纤维测试仪测试马克隆值的分析
以 Ｌ。
一
、
用ＭＣ马克 隆值 标准 值３８共 进 行 １次 的测 试 。 ． ７ ０
表 １ （ ＶＩ ｐ ｃｒｍ ） Ｈ ｅｔ ｓ ｕ
在 ： １大 量 测 试 棉 样 时 ， 由 于 各 仪 器 测 试 条 件 不 同 ， ． 昕测 马 克 隆值 易 出现 偏 差 ２Ｔ 作 人 员 操 作 仪 器 手 法 ． 不 同 及查 看 数 据 眼 光 不 同 ，人 为 造 成 马 克 隆 值 数据 偏
纺 织 厂则 在 混 配 棉 工艺 中 ，根 据 马 克 隆 值 的高 低 ，合 理 搭 配 使 用 。 因此 ，国 内外 棉 商 、纺织 厂 对 马 克 隆值 准 确 性要 求 越来 越高 。 目前 ，测 定 棉 纤 维 马克 隆 值 的 仪 器 主 要 是 Ｙ１５ ４Ｃ 型 气流 仪 和 Ｍｌ Ｑ一１５ 携 式 气 流仪 ，而 这 两 种 仪 器手 ７便
２７ ．８ 一 ．８ ００ ２７ ．８ 一 ．８ ００
ＭＢ
３ ３ ． ６ — ．０ ０１ ３ ９ ． ６ — ．４ ００
ＭＣ
３８ ． ３ — ４ ０ ０ ３８ ．８ ＋ ．１ ００
ＭＤ
４１ ．３ — ．７ ００ ４２ ．０ ０
ＭＥ
５０ ．９ ０ ５０ ．６ — ．３ ００
实测值
误 差 范 围 一 ．２ ０ — ．８— ．７ — ．７ — ．８— ．７— ．３— ． ００ ００ ００ ００ ００ ００ ０ ０ ００ ００ ９— ．５
笔 者用 兹 路 韦 基 ・ 乌斯 特公 司生 产 的ＨＶＩｓｅ ｔ ｍ ｐ ｃｒ ｕ
棉纤 维 测 试 仪 和 国产ＭＪ １５ 携 式 气 流 仪 在 同 等 条 Ｑ一 ７便
气流仪测定棉纤维细度操作标准(精)
《气流仪测定棉纤维细度》操作标准
1、开机：接通电源和电磁空气泵，开机30分钟。
2、按“确认”键进入功能操作屏，在功能操场作屏上，当手指指向8克棉样测试时，按“确认”键。
3、观察重量显示是否为0.00克，若不为零，可一次或多次按“消零”键，重量显示为零。
将8克砝码放入称盘中，重量显示为8.00克。
若误差大于 0.01克，可在功能操作屏上选择“标准砝码校正”，重新进行重量校正。
4、将待测棉样放在称盘上，显示试样重量8.00克。
5、按“确认”键，箭头指向第一次，将棉样放入试样筒中，拧紧试样筒盖，约5秒钟待气压平衡后，按“测试”键，显示第一次测试Mic值。
6、称第二次棉样重量，放入试样筒内，按“确认”键，箭头向下指向第二次，再按“测试”键，显示第二次测试Mic值。
7、如果两次试样测出的数值差异小于+0.1Mic，将自动显示两次测量马克隆值的平均值，马克隆等级和公制支数。
否则要进行第三次测试。
8、当第一组棉样测试结束后，按“确认”键，显示第二组棉样测试，放入试样称重，再按“确认”键，待出现箭头后，放入棉样测试。
9、进行棉样测试两组及两组以上，可按“统计”键。
棉花检验中的马克隆值测试方法
棉花检验中的马克隆值测试方法摘要：本文通过对棉花检验中马克隆值的测试方法及原理加以深入研究，并对其测试数据进行优化分析，提出影响马克隆值检测数据的因素及解决方法。
关键词:棉花检验;马克隆值;测试方法;优化分析马克隆是英文Micronaire的音译，是指一定量棉纤维在规定条件下的透气性的量度，以马克隆刻度表示。
马克隆值是反映棉花纤维细度与成熟度的综合指标，是棉纤维重要的内在质量指标之一，与棉纤维的使用价值关系密切。
马克隆值分为A、B、C三级，B级为标准级。
A级取值范围为3.7,4.2,品质最好*级取值范围为3.5,3.6和4.3,4.9 ; C级取值范围为3.4及以下和5.0及以上，品质最差。
世界上许多国家将马克隆值作为衡量棉花质量的重要指标，并作为棉花贸易结算的依据之一。
在美国、英国等国家的原棉贸易中，每批原棉中的每个棉包都附有马克隆值清单。
为了提高棉花内在质量，与国际标准接轨，便于国际贸易，我国GB 1103 — 1999《棉花细绒棉》已将马克隆值列为棉花质量考核指标。
马克隆值在棉花检验工作中具有重要意义:一是可结合感官棉花色泽与测试内在质量，为纺织厂配棉提供准确依据，保证优棉优用。
二是保证原棉质量前提下，实行按马克隆值指标分等、分存，可适应纺织工业生产的需要，对提高和稳定纱布质量起决定作用。
三是在鉴定棉花品级时，加上马克隆值指标，可以减少买卖双方在质量上的纠纷，能有效防止以次充好现象，保证棉花向优质高产方向发展。
四是马克隆值与成纱质量和纺纱工艺有关。
马克隆值适中的棉花成纱强力高，纺纱质量好，布面外观较好，坚实耐穿。
五是马克隆值指标在检验中，仪器操作简单，容易掌握，数据明确，具有说服力，测试棉纤维马克隆值也是适应棉花国际贸易和与国际接轨的需要。
1测试方法和原理棉纤维马克隆值主要采用气流仪测试。
具体测试方法是采用一个气流仪来测定恒定重量的棉花纤维在被压成固定体积后的透气性，并以该刻度数值表示，数值越大，表示棉纤维越粗，成熟度越高。
SJ175-D型棉纤维气流仪马克隆值检测

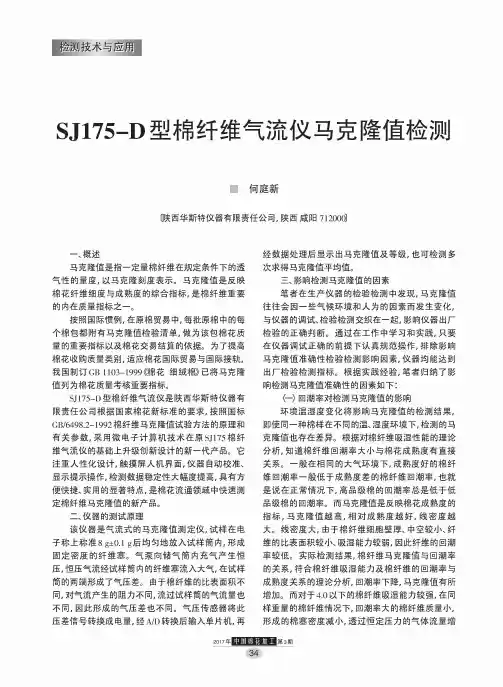

I检测技术与应用SJ175-D型棉纤维气流仪马克隆值检测■何庭新〇浃西华斯特仪器有限责任公司，陕西咸阳712000〕一、 概述马克隆值是指一定量棉纤维在规定条件下的透 气性的量度，以马克隆刻度表示。
马克隆值是反映 棉花纤维细度与成熟度的综合指标,是棉纤维重要 的内在质量指标之_。
按照国际惯例,在原棉贸易中，每批原棉中的每 个棉包都附有马克隆值检验清单，做为该包棉花质 量的重要指标以及棉花交易结算的依据。
为了提高 棉花收购质量类别，适应棉花国际贸易与国际接轨, 我国制订GB 1103-1999《棉花细绒棉》已将马克隆 值列为棉花质量考核重要指标。
SJ175-D型棉纤维气流仪是陕西华斯特仪器有限责任公司根据国家棉花新标准的要求，按照国标 GB/6498.2-1992棉纤维马克隆值试验方法的原理和有关参数，采用微电子计算机技术在原SJ175棉纤 维气流仪的基础上升级创新设计的新_代产品。
它注重人性化设计，触摸屏人机界面，仪器自动校准、显示提示操作，检测数据稳定性大幅度提高,具有方 便快捷、实用的显著特点，是棉花流通领域中快速测 定棉纤维马克隆值的新产品。
二、 仪器的测试原理该仪器是气流式的马克隆值测定仪，试样在电 子称上称准8 g±0.1 g后均匀地放入试样筒内，形成 固定密度的纤维塞。
气泵向储气筒内充气产生恒 压，恒压气流经试样筒内的纤维塞流入大气,在试样 筒的两端形成了气压差。
由于棉纤维的比表面积不 同，对气流产生的阻力不同，流过试样筒的气流量也 不同，因此形成的气压差也不同。
气压传感器将此 压差信号转换成电量，经A/D转换后输入单片机，再经数据处理后显示出马克隆值及等级，也可检测多 次求得马克隆值平均值。
三、影响检测马克隆值的因素笔者在生产仪器的检验检测中发现，马克隆值 往往会因一些气候环境和人为的因素而发生变化，与仪器的调试、检验检测交织在一起,影响仪器出厂 检验的正确判断。
通过在工作中学习和实践，只要 在仪器调试正确的前提下认真规范操作，排除影响 马克隆值准确性检验检测影响因素，仪器均能达到 出厂检验检测指标。
棉纤维马克隆值测试实验报告
棉纤维马克隆值测试实验报告
棉纤维马克隆值测试实验报告
一、实验简介
马克隆值测试是棉纤维特性的一个常见测试方法，它可以用来衡量棉纤维的柔软度和强度，因此可以用来评价棉纤维的质量。
本次实验的目的是测试棉纤维的马克隆值。
二、实验设备
1.棉纤维标本：用于测试的棉纤维标本；
2.试验机：用于测试棉纤维标本实验的试验机，主要有操作台、受力转接单元、步进电机三部分组成；
3.测量系统：用于测量马克隆值及其他特性参数的测量系统，该系统是一套完整的采集处理数据系统，包括传感器、处理器、软件等；
4.专用工具：实验中所需的专用工具。
三、实验操作
1.将棉纤维标本安装到试验机的受力转接单元中；
2.使标本沿着转接单元滑动，将受力转接单元拉伸；
3.设定试验机的参数并进行操作，使受力转接单元恒定压力拉伸标本；
4.测量受力转接单元在恒定压力下拉伸过程中，棉纤维标本的马克隆值；
5.重复1-4中的步骤进行测试，对实验结果进行分析处理。
四、实验结果
根据实验结果，棉纤维标本的马克隆值为40g/d。
五、实验总结
由本次实验可以得到棉纤维标本的马克隆值测试结果为40g/d，
这表明棉纤维的柔软度和强度处于良好水平。
该结果与目标标准值数据接近，证明棉纤维质量良好，可用于生产。
棉纤维马克隆值试验方法-最新国标
棉纤维马克隆值试验方法1范围本文件规定了测定松散的不规则排列的一定量棉纤维马克隆值的方法。
本文件适用于从棉包、棉卷和棉条或其他来源的皮棉中取出的棉纤维马克隆值的检测。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6097棉纤维试验取样方法GB/T6529纺织品调湿和试验用标准大气3术语和定义下列术语和定义适用于本文件。
马克隆值Micronaire value一定量的棉纤维在规定条件下的透气性的量度。
注1：马克隆标尺基于一系列由国际协议指定马克隆值的棉花。
注2：马克隆值是一个议定标尺。
4原理气流通过由试验试样组成的纤维塞，记录通过纤维塞的流量差或纤维塞两端的压力差，从而在刻度尺上指示出样品透气性。
试样的质量和体积可以对于某一类型的仪器保持常数也可以按照相互关系适当变化。
指示透气性变化的刻度可以用马克隆值标定，亦可用流量或压力差的适当单位来表示，并用预先确定的表格或曲线，把观察读数换算成马克隆值。
5设备和材料5.1天平。
量程足以称出气流仪要求的试样，精确度为试样质量的±0.2%。
5.2气流仪。
其主要部件为：5.2.1带有网眼板的压缩试样筒∶其尺寸应满足要求，即放入指定质量的试验试样，经压缩后，试验试样密度为0.16g/cm3～0.30g/cm³。
5.2.2测量试样透气性的装置，包括∶a）一只适用的气泵。
b）一只或几只阀门或其他装置∶用于控制通过压缩样筒内试验试样的气流流量或压力差。
c）压力计，用于测量通过试样的空气压力差；流量计，用于指示通过试样的气流速率。
注1：气流仪有几种型号，仅在结构和操作细节上有所不同。
仪器附带的制造商说明书中介绍了所有操作细节。
注2：有关气流仪校准方法的信息，请参见附录A。
5.3校准棉花。
国家校准棉花标准或国际校准棉花标准（见A.1）6样品平衡6.1在称重和测试试样之前，将试样在标准大气下的流动空气中放置4小时（或在静态空气中放置12小时），如果2小时内的质量变化不超过0.25%，可平衡更短的时间。
棉花检验中的马克隆值测试方法
棉花检验中的马克隆值测试方法摘要:本文通过对棉花检验中马克隆值的测试方法及原理加以深入研究，并对其测试数据进行优化分析，提出影响马克隆值检测数据的因素及解决方法。
关键词:棉花检验;马克隆值;测试方法;优化分析马克隆是英文Micronaire的音译，是指一定量棉纤维在规定条件下的透气性的量度，以马克隆刻度表示。
马克隆值是反映棉花纤维细度与成熟度的综合指标，是棉纤维重要的内在质量指标之一，与棉纤维的使用价值关系密切。
马克隆值分为A、B、C三级，B级为标准级。
A级取值范围为3.7,4.2，品质最好;B级取值范围为3.5,3.6和4.3,4.9 ; C级取值范围为3.4及以下和5.0及以上，品质最差。
世界上许多国家将马克隆值作为衡量棉花质量的重要指标，并作为棉花贸易结算的依据之一。
在美国、英国等国家的原棉贸易中，每批原棉中的每个棉包都附有马克隆值清单。
为了提高棉花内在质量，与国际标准接轨，便于国际贸易，我国GB 1103―1999《棉花细绒棉》已将马克隆值列为棉花质量考核指标。
马克隆值在棉花检验工作中具有重要意义:一是可结合感官棉花色泽与测试内在质量，为纺织厂配棉提供准确依据，保证优棉优用。
二是保证原棉质量前提下，实行按马克隆值指标分等、分存，可适应纺织工业生产的需要，对提高和稳定纱布质量起决定作用。
三是在鉴定棉花品级时，加上马克隆值指标，可以减少买卖双方在质量上的纠纷，能有效防止以次充好现象，保证棉花向优质高产方向发展。
四是马克隆值与成纱质量和纺纱工艺有关。
马克隆值适中的棉花成纱强力高，纺纱质量好，布面外观较好，坚实耐穿。
五是马克隆值指标在检验中，仪器操作简单，容易掌握，数据明确，具有说服力，测试棉纤维马克隆值也是适应棉花国际贸易和与国际接轨的需要。
1 测试方法和原理棉纤维马克隆值主要采用气流仪测试。
具体测试方法是采用一个气流仪来测定恒定重量的棉花纤维在被压成固定体积后的透气性，并以该刻度数值表示，数值越大，表示棉纤维越粗，成熟度越高。
HVI大容量棉花纤维测试仪校准规范
大容量棉花纤维测试仪校准规范（型版）范围本规范适用于乌斯特大容量棉花纤维测试仪型进行校准及校准检查（以下简称仪）。
引用文献纺织纺织材料性能和试验方法第部分:纤维和纱线棉纤维“马克隆值”试验方法棉纤维长度（跨距长度）和长度整齐度的测定棉纤维断裂比强度的测定平束法棉花颜色试验方法棉纤维物理性能试验方法使用本规范时，应注意使用上述引用文献的现行有效版本。
术语和定义3.1上半部平均长度：在照影曲线图中，从纤维数量处作照影曲线的切线，切线与长度座标轴相交点所显示的长度值。
3.2 平均长度：在照影曲线图中，从纤维数量处作照影曲线的切线，切线与长度座标轴相交点所显示的长度值。
3.3 长度整齐度指数：测试棉纤维长度时，平均长度占上半部平均长度的百分率。
3.4 短纤维指数：长度在16.5mm及以下棉纤维重量与全部棉纤维重量之比，以百分率表示。
3.5 断裂比强度：纤维束拉伸至断裂负荷时所对应的强度，以未受应变试样每单位线密度所受的力来表示。
单位为。
注：本技术规范采用夹头隔距为英寸即3.2mm，水平。
3.6 断裂伸长率：纤维束断裂负荷最大时的相应伸长与英寸即3.2mm隔距长度之比，以百分率表示。
3.7 马克隆值：一定量棉纤维在规定条件下的透气阻力的量度，它是棉纤维线密度与成熟度比的乘积，以马克隆刻度表示。
马克隆刻度由国际协议确定具有成套马克隆值的“国际校准棉样”进行传递。
3.8 反射率（）和黄色深度（）：表示棉花样品反射光的明暗程度；表示棉花黄色色调的深浅程度。
3.9 杂质粒数：使用杂质仪测试棉花时，测试面积内样品表面杂质颗粒总数。
3.10杂质面积：测试面积内样品表面杂质颗粒覆盖面积占测试总面积的百分率。
概述仪器通过专用计算机和程序集成了棉花测色仪、杂质仪、气流仪和纤维照影仪强力仪，可以测定棉纤维的色特征、杂质含量、马克隆值、长度、长度整齐度指数、断裂比强度、断裂伸长率、短纤维指数、成熟度九个物理指标。
纤维照影仪强力仪利用光电转换原理测定特制梳夹随机抓取纤维须丛的上半部平均长度，然后测量台退到按一定算法确定的位置上，由隔距为英寸即 3.2mm 的前后夹持器夹紧纤维须丛，测力传感器测得束纤维断裂强力，该强力经光学量、马克隆值修正得出断裂比强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
棉纤维“马克隆值”检验操作规程
1、试验试样调湿和试验用标准大气采用GB6529规定的二
级标准大气，调湿时间不少于4h。
2、按GB／T6097的规定或有关方面事先的协议，取出足
够的试验样品，拣去明显杂质，调湿后按该仪器指定的质量称取2份~3份试验试样，称量精确度为±0.2%。
3、试验前按仪器说明书对仪器做必要的调整。
4、如果每种校准棉花两个试验试样的平均结果与标准值
之间的差异不超过±0.10马克隆值刻度单位，则认为仪器的性能符合要求。
5、如果其差异继续大于±0.10马克隆值刻度单位，按照
GB／T13776标准修正。
6、将试验试样分几次均匀装入试样筒时，用手指扯松纤维
以分解开棉块，插入压缩活塞并锁定在固定位置上。
7、使气流以适当的流量或压力通过试验试样，在仪器流量
计或压力度的刻度尺上记下读数，精确到±1%。
8、一份样品试验两个试验试样，如果这两个试验试样马克
隆值差异超过0.10，则从同一样品中再试验一个新试验试样，由三个试验试样计算平均值。
9、报告的结果修约到0.1马克隆值。
